В конструкции впускного коллектора Lexus GS350 используются вихревые заслонки (tumble control valves), регулирующие потоки воздуха с целью улучшения смесеобразования на низких и средних оборотах. Однако со временем эти элементы становятся источником нестабильной работы двигателя, появления ошибок по системе VVT-i и ухудшения отклика на педаль газа.
Наиболее частая причина отказа – износ пластиковых осей и заедание привода заслонок, что нарушает герметичность коллектора. Это особенно критично для моделей с пробегом более 150 000 км. При этом ошибка P2004 или P2006 может периодически появляться и исчезать, затрудняя диагностику.
Отключение заслонок предполагает их механическое фиксирование в открытом положении и, при необходимости, перепрошивку блока управления двигателем. Это исключает влияние износа и обеспечивает стабильную подачу воздуха на всех режимах работы. Важно использовать проверенные решения – например, заглушки из алюминия с термостойкими уплотнителями и прошивки с удалённой поддержкой TVIS.
После удаления заслонок желательно адаптировать настройки топливоподачи и углов опережения зажигания. Это особенно актуально при установке прямоточных впускных систем. Без калибровки возможны провалы тяги на низких оборотах и увеличение расхода топлива до 10–15%.
Назначение вихревых заслонок в впускном коллекторе GS350
Вихревые заслонки в впускном коллекторе Lexus GS350 предназначены для управления направлением воздушного потока в зависимости от режима работы двигателя. Их основная функция – создание турбулентности во впускном тракте при частичных нагрузках, что способствует более полному сгоранию топливной смеси.

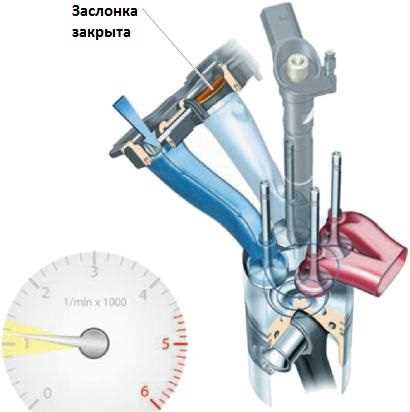

На низких оборотах и при малом открытии дроссельной заслонки заслонки остаются частично закрытыми, формируя завихрения, которые ускоряют смешивание воздуха с топливом. Это повышает крутящий момент в нижнем диапазоне оборотов, улучшает отклик на педаль газа и снижает выбросы вредных веществ.
На высоких оборотах заслонки полностью открываются, минимизируя сопротивление воздуху и обеспечивая максимальную пропускную способность коллектора. Это необходимо для эффективной работы двигателя на высоких нагрузках и при резком ускорении.
В конструкции GS350 заслонки управляются сервоприводом, связанным с блоком управления двигателем (ECU), который регулирует их положение на основе данных с датчиков оборотов, нагрузки и температуры. При выходе из строя механизма управления или заклинивании заслонок ухудшается производительность, возможны ошибки P2004, P2006 или P2015.
Отключение или удаление вихревых заслонок допустимо только при грамотной настройке ЭБУ с учётом изменений в смесеобразовании и фазах газораспределения. Без корректировки это приводит к нестабильной работе на холостом ходу и повышенному расходу топлива.
Признаки неисправности вихревых заслонок на Lexus GS350
На Lexus GS350 с двигателем 2GR-FSE вихревые заслонки во впускном коллекторе управляют направлением воздушного потока для оптимизации сгорания. При их неисправности двигатель теряет эффективность. Ниже приведены конкретные признаки, указывающие на проблему:
1. Нестабильная работа двигателя на холостом ходу. Вихревые заслонки, застрявшие в открытом или закрытом положении, нарушают баланс подачи воздуха, вызывая нестабильный холостой ход, особенно при прогреве.
2. Потеря тяги на низких и средних оборотах. Снижение крутящего момента при разгоне до 3000 об/мин часто свидетельствует о том, что заслонки не изменяют направление потока, как задумано производителем.
3. Повышенный расход топлива. При нарушении работы механизма заслонок двигатель работает не в оптимальном режиме смесеобразования, что ведёт к перерасходу топлива на 10–20%.
4. Ошибки по системе VSC и Check Engine. При неисправности актуатора или датчиков положения заслонок может появиться ошибка P2004, P2006 или P2015. Эти коды указывают на залипание заслонок или неисправность исполнительного механизма.
5. Дизельный звук при запуске на холодную. Механический люфт в приводе заслонок или частичное разрушение втулок вызывает металлический лязг в первые секунды после запуска двигателя.
6. Повышенное содержание CO и CH в выхлопе. На диагностике легко выявляется нарушение смесеобразования из-за неработающих заслонок – растёт уровень несгоревшего топлива.
Если наблюдается один или несколько из этих симптомов, рекомендуется выполнить визуальный осмотр привода заслонок, проверить герметичность коллектора, снять и протестировать работу заслонок вручную. В случае запущенной неисправности возможна поломка актуатора или разрушение направляющих втулок, требующее полной разборки коллектора и замены деталей.
Как влияет отключение заслонок на поведение двигателя
Отключение вихревых заслонок на Lexus GS350 с двигателем 2GR-FSE напрямую влияет на динамику, экономичность и стабильность работы мотора. Эти заслонки изначально регулируют завихрение воздушного потока во впускном коллекторе, особенно на низких и средних оборотах. Их удаление или отключение влечёт за собой несколько чётко выраженных изменений.
- Ухудшение тяги на низких оборотах. Потеря вихревого эффекта снижает эффективность смесеобразования при оборотах до 2500 об/мин. Это особенно заметно при езде в городском режиме.
- Нестабильный холостой ход. После удаления заслонок часто фиксируется плавающий холостой ход, связанный с изменённой аэродинамикой впуска. Требуется точная настройка блока управления двигателем (ECU).
- Повышенный расход топлива. Без заслонок двигатель хуже адаптируется к частичным нагрузкам. Расход может увеличиться на 0.5–1.2 л/100 км при равномерной езде.
- Увеличение детонационных рисков. При неотрегулированных углах опережения зажигания из-за изменённого наполнения цилиндров возрастает риск локальной детонации. Особенно актуально при использовании топлива ниже АИ-98.
- Рост мощности на высоких оборотах. После отключения заслонок наблюдается прирост отклика и мощности при 4000–6000 об/мин, что может быть полезно при активной езде или на трассе.
Для компенсации негативных эффектов необходимо перепрограммирование ECU с учётом нового воздушного потока. Без корректной настройки отключение заслонок приводит к ухудшению ресурса катализаторов и неравномерному износу поршневой группы.
Инструменты и программное обеспечение для отключения заслонок
Для программного отключения вихревых заслонок на Lexus GS350 необходим диагностический сканер с поддержкой протокола CAN и доступом к блоку управления двигателем (ECU). Наиболее подходящие устройства – Techstream (официальный софт Toyota/Lexus), VXDIAG VCX NANO, а также OpenPort 2.0 в связке с ECUFlash.
Techstream позволяет получить доступ к калибровкам ECU, однако для удаления или отключения логики управления заслонками потребуется модификация прошивки. В этом случае используется WinOLS или TunerPro при наличии нужных дампов и карт. Для корректной работы рекомендуется иметь бэкап штатной прошивки, считанный через KESS v2 или KTAG.
Физическое вмешательство предполагает демонтаж сервоприводов и фиксацию заслонок в открытом положении. После этого необходимо отключить соответствующие ошибки в ПО, чтобы избежать появления кодов неисправностей P2004, P2006, P2012 и аналогичных. Это делается путем модификации DTC-маски в прошивке с помощью WinOLS, где вручную деактивируются адреса ответственных кодов.
Для продвинутой работы с прошивкой требуется знание архитектуры блока 3GR-FSE, в частности, понимание структуры карт, используемых для управления заслонками. Применение универсальных решений без адаптации под конкретную прошивку недопустимо – это приводит к ошибкам и нестабильной работе двигателя.
Рекомендуется использовать исключительно лицензионное ПО и проверенные интерфейсы. Любые манипуляции с блоком управления выполняются только при стабильном питании с помощью блока питания 12V с ограничением по току, чтобы избежать повреждения ECU при записи данных.
Пошаговый процесс отключения вихревых заслонок на Lexus GS350

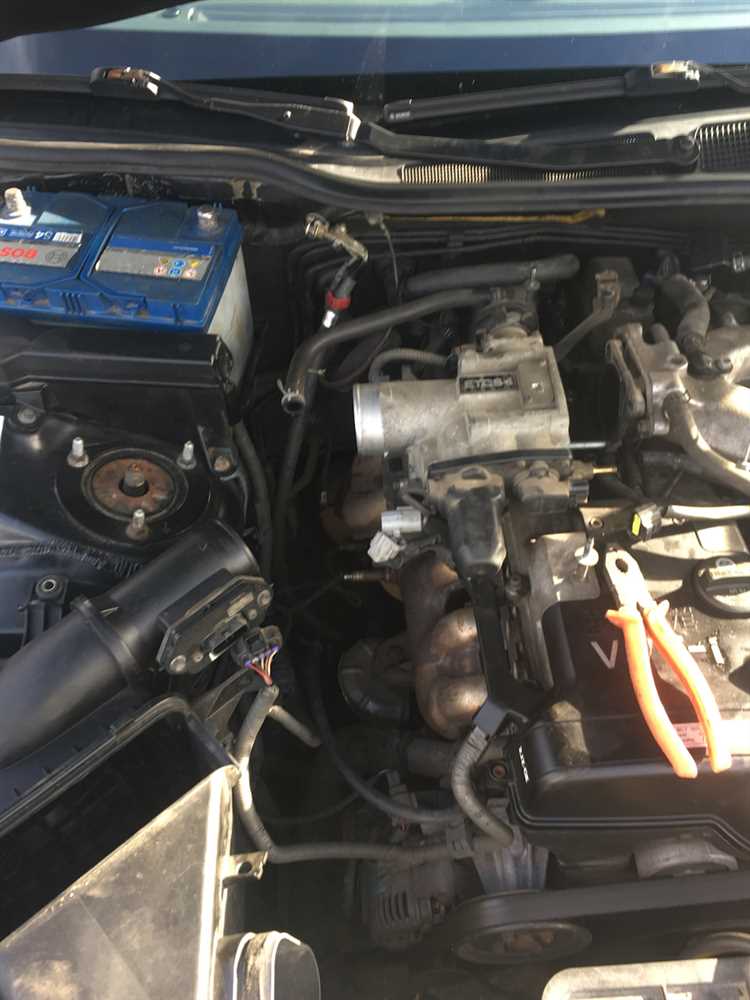

Шаг 1: Снимите декоративный кожух двигателя. Для этого открутите пластиковые фиксаторы и аккуратно поднимите крышку, не применяя усилий.
Шаг 2: Отключите разъёмы с датчиков на впускном коллекторе. Проверьте маркировку разъёмов, чтобы избежать ошибок при обратной сборке.

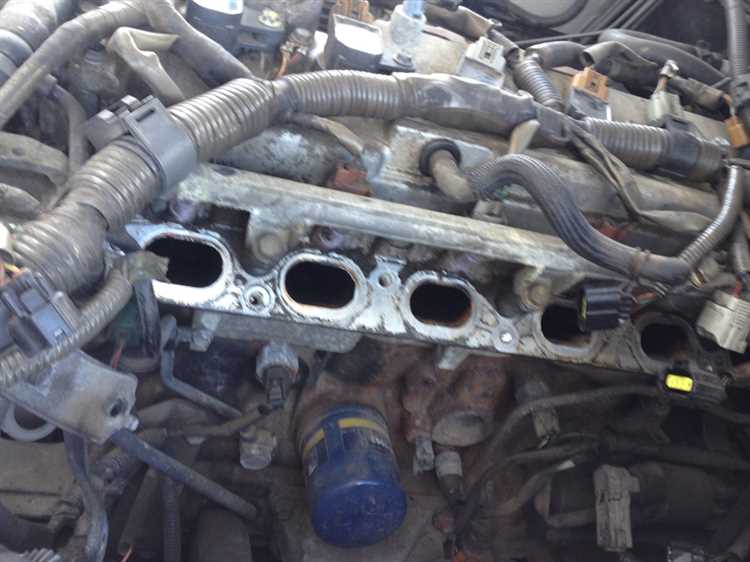

Шаг 3: Демонтируйте впускной коллектор. Открутите болты крепления (12 мм) по периметру. Используйте динамометрический ключ для аккуратного ослабления. Избегайте перекоса и не допускайте попадания грязи внутрь впускных каналов.
Шаг 4: Найдите привод заслонок. Он находится сбоку впускного коллектора, обычно с вакуумным приводом или сервоприводом. Отсоедините тягу от заслонок и заглушите вакуумный шланг, используя резиновую заглушку соответствующего диаметра.
Шаг 5: Закрепите заслонки в открытом положении. Используйте металлическую скобу или хомут, чтобы исключить самопроизвольное закрытие. Убедитесь в свободном прохождении воздуха через коллектор.
Шаг 6: Установите модульную заглушку разъема привода заслонок или оставьте разъём отключённым. Для предотвращения ошибок ECU рекомендуется использовать обманку (резистор соответствующего номинала), если система требует обратной связи.
Шаг 7: Установите коллектор на место. Используйте новые прокладки. Затяните болты с моментом 25 Н·м в рекомендованной последовательности крест-накрест. Подключите все разъёмы и шланги.
Шаг 8: Проверьте герметичность системы. Заведите двигатель и прослушайте наличие подсоса воздуха. При необходимости используйте дымогенератор для диагностики утечек.
Шаг 9: Очистите ошибки в блоке управления через OBD2-сканер. Убедитесь в отсутствии новых кодов неисправностей.
Шаг 10: Проведите тест-драйв. Проверьте отклик дроссельной заслонки, стабильность холостого хода и поведение автомобиля при нагрузке.
Риски и возможные последствия вмешательства в систему впуска
Отключение вихревых заслонок на Lexus GS350 может повлиять на характеристики работы двигателя. Важно понимать, что любые изменения в системе впуска требуют учета множества факторов, чтобы избежать нежелательных последствий для автомобиля.
- Нарушение оптимальной работы двигателя: Вихревые заслонки играют ключевую роль в обеспечении стабильной воздушной смеси, улучшая распыление топлива и эффективность сгорания. Отключение заслонок может привести к потере этой функции, особенно на низких оборотах, когда двигатель нуждается в лучшем контроле над воздухозабором.
- Потеря мощности на низких оборотах: Без вихревых заслонок воздушная смесь может стать менее однородной, что может снизить мощность и отзывчивость двигателя при запуске и в режиме низких оборотов. Это особенно заметно в условиях городского движения, где нагрузка на двигатель увеличена.
- Увеличение расхода топлива: Влияние на эффективность сгорания может привести к перерасходу топлива. Чем более нестабильной становится смесь, тем сложнее двигателю поддерживать оптимальные параметры работы, что может привести к увеличению расхода горючего.
- Риск поломки системы впуска: Вихревые заслонки имеют механическую конструкцию, которая при неправильном вмешательстве может выйти из строя. Отключение или модификация системы без учета всех нюансов может привести к заеданию заслонок или повреждению элементов системы впуска, что потребует дорогостоящего ремонта.
- Ухудшение экологии: Нарушение состава выхлопных газов в результате плохого сгорания может повлиять на уровень выбросов CO2 и других вредных веществ. При отклонении от заводских настроек системы, уровень выбросов может превысить допустимые нормы, что приведет к проблемам при прохождении технического осмотра.
Перед тем как приступить к отключению вихревых заслонок, следует тщательно проанализировать все возможные последствия. Ожидаемые преимущества в виде увеличения мощности и улучшения отклика на газ могут не оправдать риск ухудшения общей работы двигателя и дополнительных расходов на ремонт.
Диагностика и проверка работы двигателя после отключения заслонок
1. Проверка ошибок в системе управления двигателем

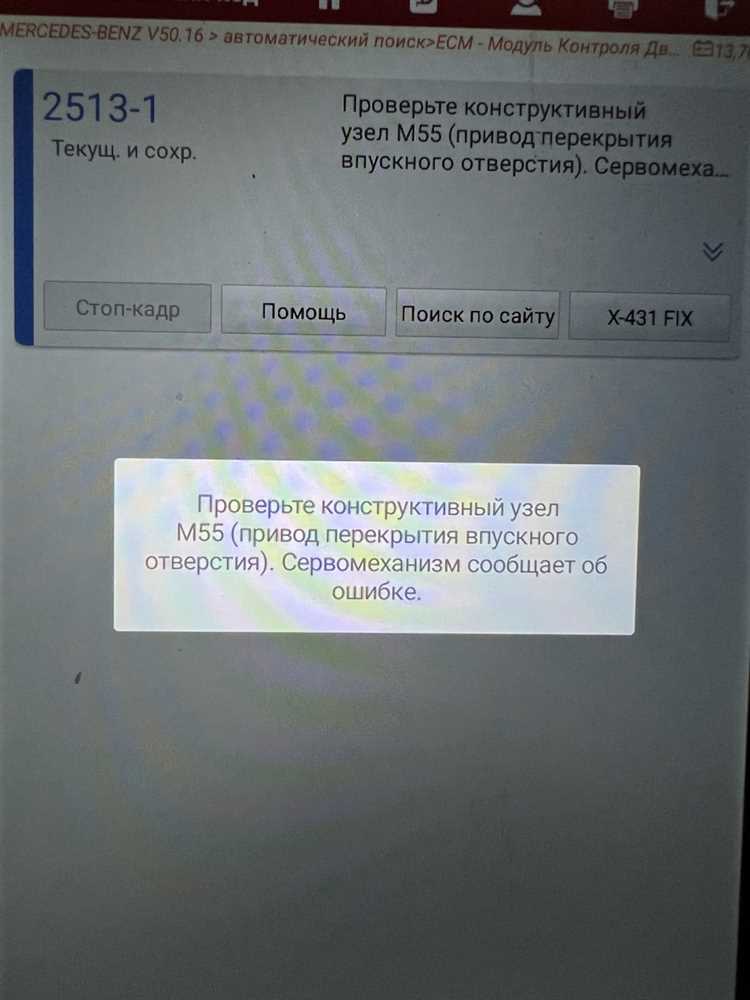

Используйте диагностический сканер для считывания кодов ошибок. После отключения заслонок возможны изменения в работе датчиков, что может вызвать ошибки в системе управления двигателем. Особенно важно проверить работу датчиков расхода воздуха (MAF) и давления воздуха (MAP), так как изменение потока воздуха может повлиять на точность их показаний.
2. Оценка работы двигателя на холостом ходу
После отключения заслонок двигатель должен работать стабильно на холостом ходу. Нестабильная работа, повышенные обороты или перебои могут свидетельствовать о неправильной настройке системы. Обратите внимание на вибрации и шумы, которые могут возникать при нарушении подачи воздуха в цилиндры.
3. Испытание на различных оборотах двигателя
Проверьте работу двигателя при различных оборотах, начиная с низких и заканчивая максимальными. Нестабильная работа или потеря мощности на высоких оборотах может указывать на проблемы с впускной системой после отключения заслонок. Оцените динамику разгона – если ускорение стало менее плавным или двигатель теряет мощность на средних и высоких оборотах, это может быть связано с изменением воздушного потока.
4. Проверка расхода топлива
После отключения вихревых заслонок может измениться эффективность сгорания топлива. Мониторинг расхода топлива поможет выявить любые отклонения. Если расход увеличился, это может быть результатом нарушения оптимального соотношения воздуха и топлива, что требует дополнительных корректировок в настройках системы управления.
5. Проверка на наличие вибраций и посторонних шумов
При отключении заслонок важно учитывать возможное появление дополнительных вибраций или шумов из-за изменения аэродинамических характеристик в системе впуска. Слушайте звук работы двигателя при различных режимах. Неприятные звуки или повышение вибраций могут свидетельствовать о необходимости дополнительной регулировки.
6. Тестирование системы на нагрузку
Для выявления скрытых проблем, которые могут возникнуть после отключения заслонок, проведите тестирование двигателя на высоких нагрузках. Например, на трассе или при длительном ускорении. На этом этапе можно заметить проблемы с реакцией двигателя или его перегревом, что указывает на неправильное распределение воздуха в системе.
По результатам всех этих проверок, если отклонений от нормы не было замечено, значит, система работает корректно. В противном случае, потребуется провести дополнительную настройку или возврат к стандартной схеме работы вихревых заслонок для устранения проблем.
Вопрос-ответ:
Что такое вихревые заслонки на Lexus GS350 и зачем они нужны?
Вихревые заслонки — это элементы впускной системы двигателя, которые регулируют поток воздуха, поступающего в цилиндры. На Lexus GS350 они помогают оптимизировать процесс сгорания топлива, улучшая производительность двигателя и снижая расход топлива. Эти заслонки открываются или закрываются в зависимости от оборотов двигателя, что позволяет добиться более стабильной работы мотора на разных режимах.
Почему владельцы Lexus GS350 отключают вихревые заслонки?
Некоторые владельцы решают отключить вихревые заслонки по разным причинам. В основном это связано с желанием устранить частые поломки, которые могут возникнуть из-за износа этих механизмов. Также некоторые считают, что это улучшает работу двигателя, так как вихревые заслонки могут создавать дополнительное сопротивление потоку воздуха, что в некоторых случаях снижает эффективность работы мотора.
Как отключение вихревых заслонок влияет на производительность Lexus GS350?
Отключение вихревых заслонок может привести к изменению динамики работы двигателя. С одной стороны, это может уменьшить нагрузку на систему впуска, что теоретически может повысить мощность мотора на высоких оборотах. С другой стороны, такой подход может повлиять на экономию топлива и стабильность работы двигателя на низких оборотах, особенно на холостом ходу и при плавном разгоне. Таким образом, эффект от отключения вихревых заслонок зависит от стиля вождения и состояния двигателя.
Какие риски могут возникнуть при отключении вихревых заслонок на Lexus GS350?
Отключение вихревых заслонок может повлиять на работу двигателя в долгосрочной перспективе. В частности, это может привести к ухудшению топливной экономичности и повышенному уровню выбросов вредных веществ. Также существует риск поломки других компонентов системы впуска, так как отказ от вихревых заслонок может вызвать несоответствие в работе всей системы. Важно учитывать, что вмешательство в работу заводских настроек может привести к потере гарантии на автомобиль.
Как можно отключить вихревые заслонки на Lexus GS350 и что для этого нужно?
Отключение вихревых заслонок на Lexus GS350 требует вмешательства в систему управления двигателем, обычно с помощью программного обеспечения для перепрограммирования блока управления или физического удаления заслонок и установки заглушек. Такой процесс требует высокой квалификации, так как неправильно выполненная модификация может повлиять на стабильность работы автомобиля. Для безопасного выполнения этого процесса лучше всего обратиться к специалистам, которые могут провести все работы с гарантией.
