Как прописать датчики давления в шинах toyota

Для корректной работы системы контроля давления в шинах (TPMS) на автомобилях Toyota необходимо правильно прописать ID новых датчиков в блок управления. После замены шин или установки других колес, оснащённых новыми сенсорами, система не сможет автоматически распознать их – требуется ручная регистрация кодов.

Прописывание осуществляется через диагностическое оборудование Techstream, совместимое с Toyota. Для работы потребуется ноутбук с установленным ПО Techstream, адаптер J2534 и доступ к OBD-II разъёму автомобиля. Процедура занимает около 15 минут и требует точных данных каждого сенсора, обычно нанесённых на корпусе или считываемых с помощью сканера TPMS.

В интерфейсе Techstream необходимо открыть раздел Tire Pressure Monitor, перейти в пункт Data List для проверки текущих ID, затем использовать функцию Utility → ID Registration. Ввести все четыре или пять (если есть запасное колесо с датчиком) уникальных кода вручную. После завершения регистрации необходимо обнулить систему через Initialization, чтобы блок управления начал работу с новыми датчиками.

Некоторые модели Toyota допускают прописывание только одного комплекта ID, без возможности переключения между «летними» и «зимними» колесами. В этом случае при каждом сезонном переобувании потребуется повторная регистрация. Альтернатива – установка внешнего блока с функцией запоминания нескольких комплектов сенсоров, но такой метод требует доработки электросхемы и программного вмешательства.

При отсутствии оригинального оборудования возможна работа с совместимыми сканерами, например, Autel MaxiTPMS или LAUNCH, однако важно убедиться в поддержке конкретной модели Toyota. Использование неподходящих устройств может привести к ошибкам в системе TPMS и необходимости последующей адаптации у официального дилера.

Как определить, какие датчики давления поддерживает ваша Toyota

Для начала проверьте идентификационный номер модели (VIN) автомобиля. Он позволяет узнать точную комплектацию через официальный каталог запчастей Toyota или сайты типа Toyota-Tech.eu и TOYODIY.com. Введите VIN, чтобы получить список совместимых компонентов, включая тип TPMS.

Если доступ к VIN невозможен, откройте блок предохранителей под рулём или в моторном отсеке. На некоторых моделях указана аббревиатура «TPMS» и серийный номер модуля. Это поможет определить, используется ли система с прямыми датчиками и какая частота передачи сигнала применяется – 315 MHz или 433 MHz.

Другой способ – считать информацию с оригинального датчика, установленного в колесе. Снимите шину и найдите маркировку на корпусе сенсора. Код модели и частота печатаются прямо на корпусе. Например, для Toyota RAV4 2016 года часто используется датчик с номером 42607-0R060 (433 MHz).

Также можно воспользоваться диагностическим сканером, поддерживающим функции TPMS. Подключив его к OBD-разъёму, проверьте идентификаторы датчиков и технические параметры – тип сигнала, давление калибровки, частоту и статус батареи.

Не все Toyota поддерживают перепрограммирование сторонних датчиков. Некоторые модели требуют строго оригинальные компоненты с определённым ID-форматом. Перед покупкой новых сенсоров сверяйте параметры с теми, что уже прописаны в блоке TPMS.

Где найти ID-коды датчиков давления в шинах

ID-коды датчиков давления в шинах Toyota можно определить несколькими способами, в зависимости от оборудования автомобиля и доступных инструментов.

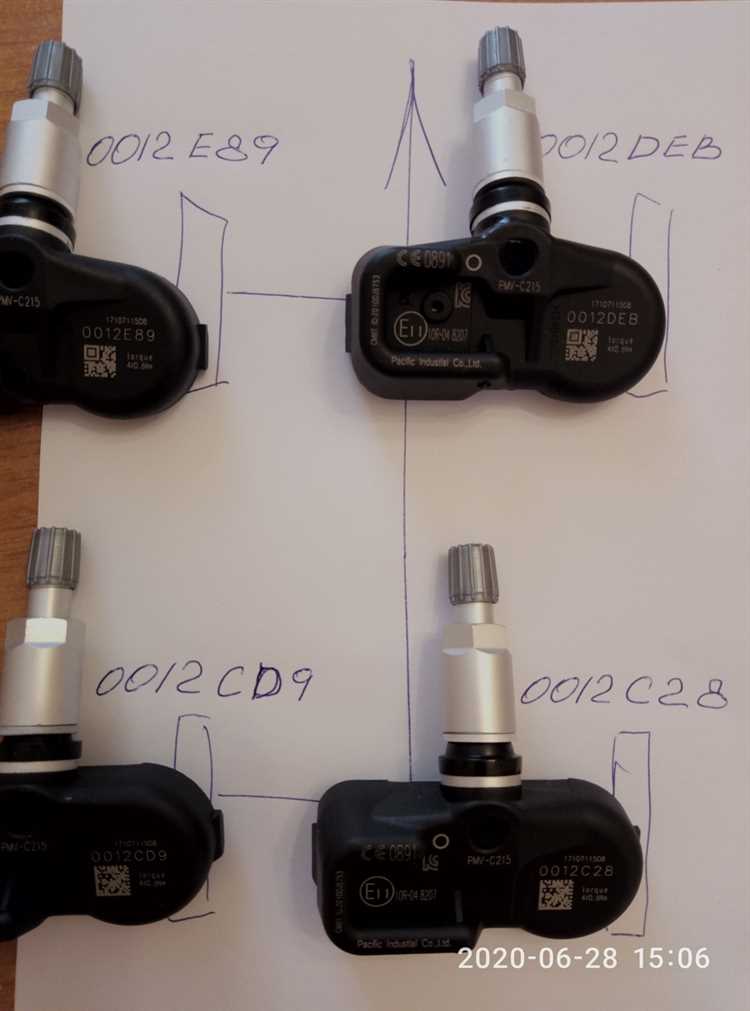

1. Считывание с корпуса датчика. Если шина демонтирована, ID можно прочитать напрямую с корпуса датчика. Код представляет собой последовательность из 7–8 символов, обычно нанесённую лазером на металлическую или пластиковую часть корпуса. Пример: 7A3C1B2D.

2. Через диагностический сканер. Большинство мультимарочных сканеров с поддержкой TPMS позволяют считать ID с блоков управления без разбора колёс. Подключите сканер к OBD-разъёму, выберите соответствующую модель, зайдите в меню TPMS – данные датчиков отобразятся в виде уникальных идентификаторов.

3. Программаторы и активаторы TPMS. Устройства типа Autel TS601, ATEQ VT56, Launch TS501 позволяют считать ID-коды при поднесении к вентилю колеса. После активации датчика устройство отображает ID на экране. Этот способ особенно удобен, если шины установлены на автомобиле, но нужно переписать коды для прописки в ЭБУ.

4. Просмотр сохранённых данных в ЭБУ. В некоторых моделях Toyota (например, RAV4, Camry, Land Cruiser Prado) коды хранятся в блоке TPMS. Через Techstream или совместимое ПО можно получить текущие ID без физического доступа к датчикам.

Перед перепрошивкой системы убедитесь, что считанные коды соответствуют текущим датчикам, установленным в колёсах. Несовпадение хотя бы одного кода приведёт к постоянному горению индикатора давления на панели приборов.

Что нужно для прописки новых TPMS-датчиков: инструменты и оборудование

Для прописки новых датчиков давления в шинах на Toyota потребуется диагностический сканер с поддержкой TPMS. Подходящие модели: Techstream (официальный дилерский софт Toyota), Autel MaxiTPMS TS508, LAUNCH X431, а также некоторые версии Autocom и Delphi с соответствующим функционалом.

Нужен доступ к OBD-II разъёму – он расположен под рулевой колонкой, рядом с педалью тормоза. Также потребуется адаптер OBD-II, если используется ноутбук с Techstream. Рекомендуется использовать оригинальный кабель Mini VCI или его надёжные аналоги с поддержкой протоколов CAN и ISO9141.

Сами TPMS-датчики должны быть совместимы с Toyota по частоте (315 MHz или 433 MHz в зависимости от модели и рынка) и формату идентификаторов. Неоригинальные датчики необходимо предварительно активировать и прописать вручную – для этого нужен активатор-считыватель, например, Autel TPMS PAD или Schrader S41.

Также необходим доступ к данным о старых ID датчиков, если они прописываются вручную. Эти значения можно считать с оригинальных датчиков с помощью TPMS-сканера или переписать заранее перед заменой шин. Без этих ID система не распознает новые устройства, даже если они технически исправны.

Источник питания для диагностического оборудования должен быть стабильным – при использовании ноутбука предпочтительно подключение к сети или полностью заряженный аккумулятор. В случае с автономными сканерами убедитесь в достаточном заряде встроенного аккумулятора.

Пошаговая процедура регистрации датчиков через Techstream

1. Подключение оборудования. Вставьте адаптер Mini VCI в диагностический разъём OBD-II. Запустите Techstream на ноутбуке и выберите нужный регион и модель автомобиля. Убедитесь, что зажигание включено (положение ON, двигатель можно не запускать).

2. Вход в раздел TPMS. После инициализации соединения выберите пункт Tire Pressure Monitor в главном меню. Откроется интерфейс управления системой контроля давления в шинах.

3. Чтение текущих ID. Перейдите в подменю Utility и нажмите ID Registration. Программа отобразит текущие зарегистрированные ID. Запишите их заранее, если необходимо сохранить прежние данные.

4. Ввод новых ID. Нажмите Next и вручную введите 7-значные идентификаторы новых датчиков. Каждое значение должно быть введено строго в соответствии с маркировкой на корпусе датчика. Не допускается ввод неполных или ошибочных ID – система не примет их.

5. Подтверждение и регистрация. После ввода всех четырёх или пяти ID (в зависимости от конфигурации), нажмите Register. Процесс займёт около 30–60 секунд. При успешной регистрации появится уведомление Registration completed.

6. Завершение процедуры. Выключите зажигание. Через несколько минут система автоматически подхватит новые ID. Если на приборной панели продолжает гореть индикатор TPMS, выполните Initialize TPMS через тот же раздел Utility.

7. Проверка результата. Включите зажигание и перейдите в режим Data List. Убедитесь, что отображаются новые значения давления и температуры от всех датчиков. Если какие-либо значения отсутствуют – проверьте правильность ID и повторите регистрацию.

Как прописать датчики после замены колёс без спецоборудования

На большинстве моделей Toyota с прямой системой контроля давления в шинах (TPMS) датчики не прописываются автоматически после замены колёс. Однако в ряде случаев можно выполнить привязку вручную, без сканеров и дилерского оборудования.

• Убедитесь, что установлены совместимые оригинальные датчики с рабочей батареей. Неоригинальные модули часто не воспринимаются системой.
• После установки колёс проверьте давление во всех шинах. Оно должно соответствовать значениям на наклейке в проёме водительской двери. Отклонения вызывают ошибку на панели и мешают регистрации.
• Включите зажигание, не заводя двигатель.
• Нажмите и удерживайте кнопку SET или кнопку с пиктограммой давления (расположена под рулём, в бардачке или около центральной консоли) не менее 3 секунд. Индикатор на панели должен мигнуть 3 раза – это означает начало процедуры обучения.
• Проедьте на автомобиле со скоростью не ниже 40 км/ч в течение 10–30 минут. В это время блок управления считывает сигналы с датчиков и привязывает их.

Если после поездки индикатор TPMS продолжает гореть, необходимо:

1. Проверить работоспособность самих датчиков (на стенде или с помощью диагностического прибора у шиномонтажников).
2. Убедиться, что колёса не переставлены местами с ранее зарегистрированными датчиками, особенно если в памяти блока только один комплект.
3. Попробовать повторить процедуру, установив давление заново, включая его кратковременное увеличение на 0.2–0.3 бара, затем сброс через кнопку.

Некоторые модели (например, RAV4, Camry, Corolla с 2015 года) допускают автоматическую привязку, но только при условии совпадения ID датчиков с теми, что уже записаны в блок. При замене комплекта с другими ID без инициализации система не сможет определить новые устройства.

Для моделей без кнопки SET ручная привязка невозможна – потребуется минимальное диагностическое оборудование (Techstream или его аналоги) для ввода ID вручную.

Что делать, если система не видит один или несколько датчиков

Если на приборной панели отсутствует давление хотя бы в одном колесе, а остальные отображаются, проблема, как правило, связана с конкретным датчиком. Последовательность действий:

1. Проверьте корректность установки колёс. При замене резины мог быть установлен комплект с другим ID, не прописанным в блоке управления.

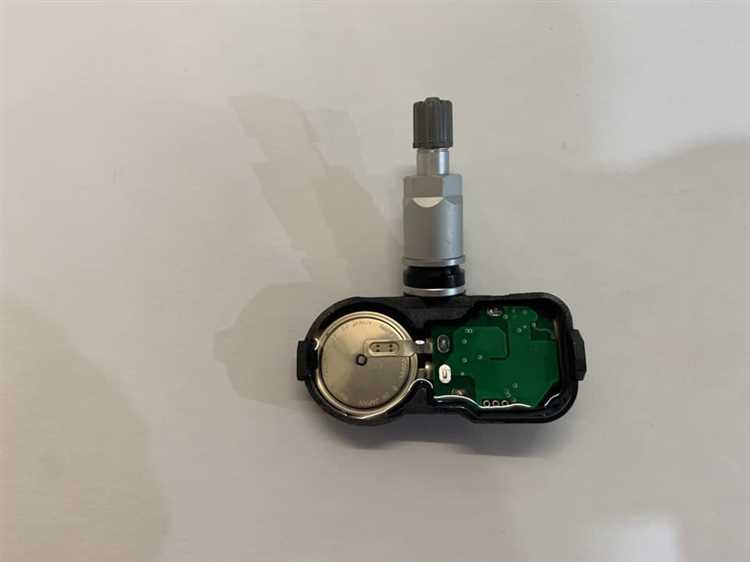

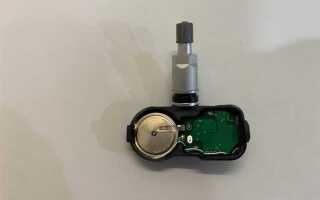

2. Убедитесь в наличии батареи в датчике. Средний срок службы встроенного элемента – 5–7 лет. При разряде модуль полностью теряет связь с автомобилем.
3. Считайте ID датчиков с помощью диагностического оборудования (Techstream, Autel, Launch). Сравните их с прописанными в памяти ЭБУ.
4. Если идентификатор отсутствует в списке, выполните привязку вручную или через автоматический режим инициализации (актуально для моделей с кнопкой SET).
5. При наличии всех ID, но отсутствии сигнала – проверьте частоту передачи. На большинстве моделей Toyota используется 315 МГц или 433 МГц. Несоответствие частоты делает модуль невидимым для блока TPMS.
6. Осмотрите внутреннюю поверхность колеса. Механические повреждения, коррозия или неправильный монтаж могут повредить корпус датчика или антенну.
7. Временно переставьте заведомо рабочий датчик с другого колеса в проблемную позицию. Если он также не определяется – вероятна неисправность приёмника сигнала в автомобиле.

Если после всех проверок модуль не определяется, замените его на оригинальный или совместимый с поддержкой нужной частоты и идентификации, затем выполните повторную привязку через сканер.

Как сбросить ошибку TPMS после успешной прописки датчиков

После успешной прописки датчиков давления в шинах системы TPMS на Toyota необходимо сбросить ошибку, чтобы система корректно начала отображать данные. Ошибка TPMS может проявляться в виде мигающего индикатора на приборной панели или сообщения об ошибке. Для её сброса выполните следующие действия:

1. Включите зажигание. Поверните ключ в положение «ON», не заводя двигатель. Это активирует бортовую систему и позволит выполнить необходимые шаги для сброса ошибки.

2. Используйте кнопку сброса TPMS. Для большинства моделей Toyota кнопка сброса находится под рулевой колонкой или в районе панели управления. Найдите кнопку с изображением шины и вдавите её. Если кнопки нет, сброс можно выполнить через меню мультимедийной системы, если она поддерживает такую опцию.

3. Держите кнопку сброса до мигания индикатора. После нажатия кнопки индикатор TPMS начнёт мигать, что свидетельствует о начале процесса сброса. Держите кнопку в нажатом положении, пока индикатор не погаснет. Обычно это занимает около 3 секунд.

4. Проверьте систему. После выполнения сброса рекомендуется проверить, исчезла ли ошибка на приборной панели. При необходимости повторите процедуру или убедитесь в правильности прописки датчиков.

5. Если ошибка не сбрасывается: В случае, если ошибка не исчезает, проверьте корректность установки датчиков и их сопряжение с бортовой системой. Также стоит убедиться, что давление в шинах соответствует рекомендованным значениям. При необходимости проконсультируйтесь с профессионалом для диагностики системы TPMS.

Вопрос-ответ:

Как правильно прописать датчики давления в шинах на Toyota?

Чтобы прописать датчики давления в шинах на Toyota, нужно подключить автомобиль к диагностическому прибору. Включите зажигание и активируйте режим настройки TPMS (система контроля давления в шинах). Затем следуйте инструкции на экране устройства, которое автоматически считывает сигнал от каждого датчика и сохраняет информацию в системе автомобиля. Если необходимо, можно вручную ввести данные датчиков через меню настроек бортового компьютера.

Что делать, если на Toyota не прописываются датчики давления в шинах?

Если датчики давления не прописываются, проверьте, правильно ли установлены датчики в шинах и работают ли они. Иногда причиной может быть сбой в системе или разряженные батареи датчиков. Также важно убедиться, что диагностическое оборудование совместимо с автомобилем. Иногда для корректной работы нужно выполнить сброс системы TPMS или обновить программное обеспечение автомобиля.

Какие инструменты нужны для прописывания датчиков давления в шинах Toyota?

Для прописывания датчиков давления в шинах на Toyota потребуется диагностический сканер или устройство, поддерживающее функцию TPMS. Это может быть как специализированный прибор, так и смартфон с соответствующим приложением и адаптером для подключения к машине. Убедитесь, что устройство поддерживает модель вашего автомобиля и имеет актуальную версию программного обеспечения.

Нужно ли прописывать датчики давления в шинах после их замены на Toyota?

Да, после замены датчиков давления в шинах необходимо прописать новые устройства в систему автомобиля. Это нужно для того, чтобы машина могла корректно отслеживать давление в шинах и предупреждать о его изменениях. Прописывание датчиков можно выполнить с помощью диагностического сканера, подключив его к OBD-порту автомобиля. После этого система будет считать информацию с новых датчиков и настроит их для работы с автомобилем.
