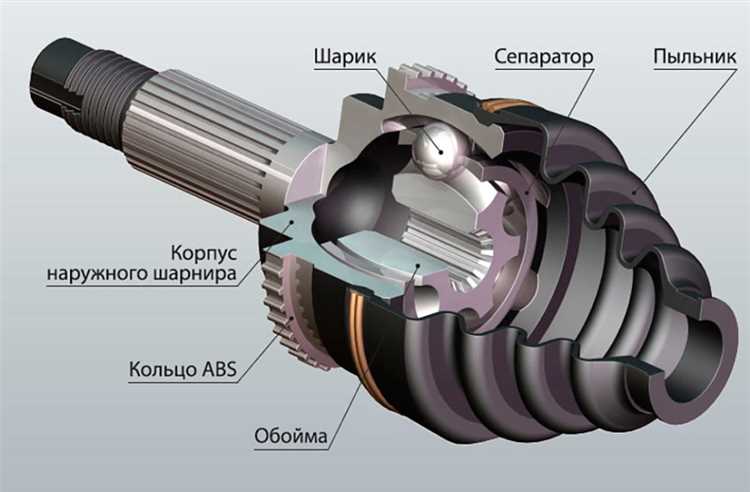

Внутренний ШРУС (шарнир равных угловых скоростей) отвечает за передачу крутящего момента от коробки передач к полуоси. При установке важно не только правильно зафиксировать шарнир в корпусе КПП, но и не повредить стопорное кольцо, сальники и шлицы.
Для автомобилей Toyota, особенно моделей с поперечным расположением двигателя (например, Corolla, Camry, Avensis), внутренний ШРУС фиксируется в коробке с помощью стопорного кольца, установленного на шлицевой части вала. При установке важно соблюсти осевое усилие и точную соосность компонентов – перекос приведёт к повреждению посадочных поверхностей и утечке трансмиссионной жидкости.
Перед установкой необходимо тщательно очистить посадочное гнездо в коробке от старой смазки и загрязнений. Используется свежая трансмиссионная жидкость или консистентная смазка для облегчения захода шруса. Запрещается использовать молоток напрямую по корпусу шарнира – только через мягкую проставку или пластиковый инструмент.
Характерный «щелчок» при входе вала в коробку сигнализирует о том, что стопорное кольцо встало в паз. После установки необходимо проверить отсутствие осевого люфта и удостовериться, что шрус не выходит из посадочного гнезда при легком вытягивании. Любое отклонение говорит о неправильной фиксации или износе стопорного кольца.
Как определить подходящий тип внутреннего шруса по модели Toyota
Для точного подбора внутреннего ШРУСа необходимо опираться на VIN-код автомобиля. Этот 17-значный код содержит информацию о платформе, двигателе, трансмиссии и дате выпуска. По нему в оригинальных каталогах Toyota можно определить точный номер детали (OEM).
Если доступа к VIN-коду нет, следует учитывать следующие параметры:
1. Тип трансмиссии: внутренние ШРУСы отличаются между механическими и автоматическими коробками. Например, для Toyota Corolla с МКПП и АКПП могут использоваться разные приводы.
2. Объём и тип двигателя: один и тот же кузов может оснащаться разными моторами, что влияет на длину и конфигурацию привода. Например, у Toyota Avensis с моторами 1.8 и 2.0 внутренние ШРУСы не взаимозаменяемы.
3. Привод: переднеприводные и полноприводные версии требуют разных ШРУСов. У Toyota RAV4 для 4WD моделей применяется другой тип посадки ШРУСа в коробке.
4. Год выпуска: даже внутри одного поколения производитель может менять конструкцию. Например, у Camry XV40 2006 года и 2010 года могут быть разные приводы.
5. Число шлицов: необходимо точно пересчитать количество шлицов на валу и в чашке. Неверный выбор приведёт к невозможности установки.
Надёжный способ избежать ошибки – использовать оригинальный номер детали или заказывать ШРУС по каталожному номеру, полученному через проверенные онлайн-каталоги с учётом VIN-кода.

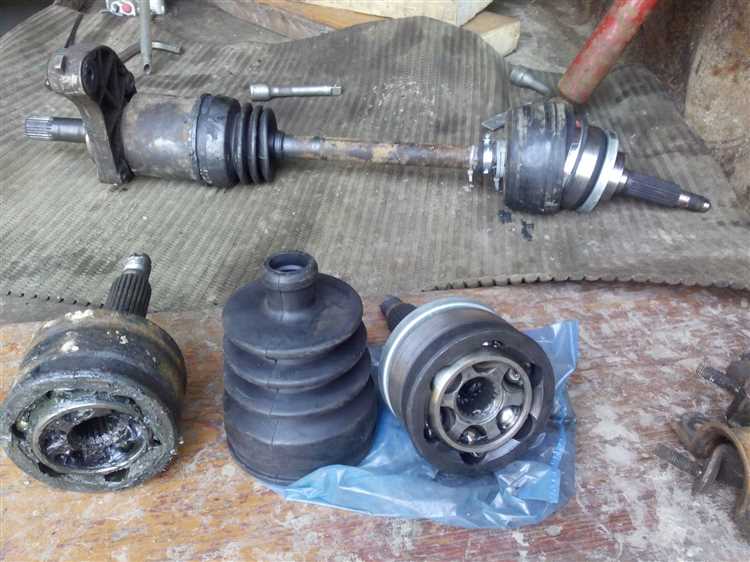

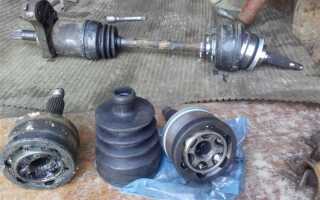

Подготовка посадочного места коробки перед установкой шруса
Перед установкой внутреннего ШРУСа в коробку передач необходимо обеспечить чистоту и отсутствие повреждений в зоне установки. Сначала демонтируйте старое стопорное кольцо, если оно осталось в пазу, с помощью тонкой отвертки или съемника. Проверьте паз на отсутствие заусенцев и следов износа.
Очистите посадочное отверстие от масла, грязи и металлической стружки с помощью безворсовой ткани и обезжиривателя. Особое внимание уделите кромке отверстия – даже мелкие частицы могут повредить уплотнительное кольцо нового ШРУСа или вызвать перекос при установке.
Осмотрите сальник. Он не должен иметь трещин, задиров или потеков. При малейших дефектах замените его на оригинальный элемент соответствующего каталожного номера. Смажьте внутреннюю кромку сальника свежим трансмиссионным маслом, чтобы предотвратить перегрев и повреждение при вставке вала.
Проверьте состояние направляющего шлицевого вала в коробке. Если вал имеет следы коррозии или механические повреждения, зачистите их мелкой наждачной бумагой P1000, после чего удалите пыль и повторно обезжирьте поверхность. ШРУС должен входить с легким усилием – при чрезмерном сопротивлении ищите причину в заусенцах или деформации вала.
После завершения подготовки посадочного места удостоверьтесь, что стопорное кольцо нового ШРУСа установлено в нужный паз, а сам ШРУС ориентирован строго по оси вала. Никаких перекосов при первичном соединении быть не должно – это гарантирует надежную фиксацию и отсутствие протечек в дальнейшем.
Какие смазочные материалы применять при установке шруса
Для внутреннего ШРУСа Toyota рекомендуется использовать специальную высокотемпературную смазку с дисульфидом молибдена (MoS2) в концентрации не менее 3%. Она обеспечивает стабильную работу в условиях высоких нагрузок и предотвращает износ поверхностей трения.
Оптимальный вариант – оригинальная смазка Toyota с артикулом 04371-00080, предназначенная именно для трипоидных соединений. При её отсутствии допустимо применение аналогов от Febest, Liqui Moly LM 47 или SKF LGMT 3, при условии соответствия по вязкости и температурному диапазону.
Объём смазки при установке – строго по регламенту: обычно 90–100 г на внутренний ШРУС. Избыток может привести к вытеканию через пыльник и попаданию на горячие узлы, недостаток – к ускоренному износу. Перед применением обязательно удалите старую смазку и загрязнения из корпуса ШРУСа и на валу, используя обезжириватель без содержания ацетона.
Не используйте универсальные литиевые смазки – они не обеспечивают должной адгезии и термостойкости в условиях работы ШРУСа. Смешивание разных типов смазок категорически запрещено.
Пошаговая инструкция по установке шруса с защелкиванием стопорного кольца

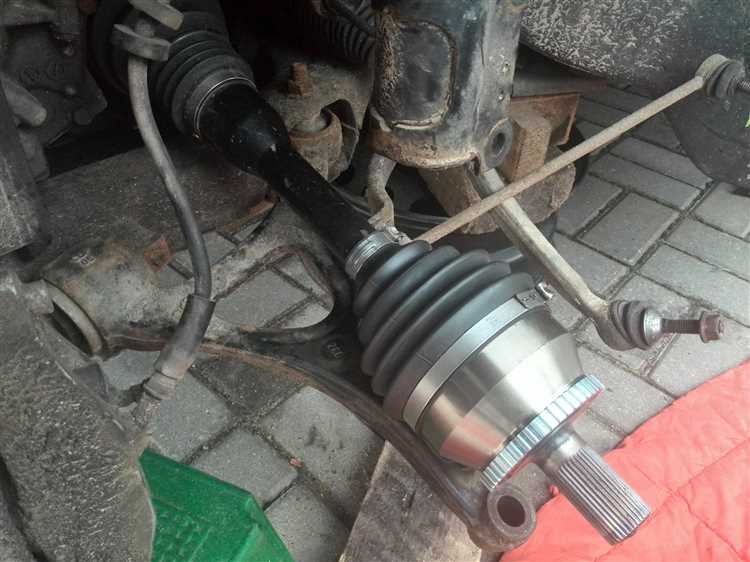

1. Очистить шлицевую часть внутреннего ШРУСа и посадочное отверстие в коробке передач от грязи, пыли и старой смазки. Проверить целостность стопорного кольца – оно не должно быть деформировано или повреждено.
2. Убедиться, что стопорное кольцо правильно установлено в канавку на шлицевом конце вала. Кольцо должно свободно вращаться, но не выпадать.
3. Совместить шлицы ШРУСа с шлицами дифференциала, направляя вал строго по оси отверстия. Нельзя допускать перекоса – это приводит к повреждению шлицев и кольца.
4. Аккуратно надавить на ШРУС до упора рукой. Если он не встает – использовать легкие удары через деревянный брусок или медный молоток, направляя усилие строго по оси вала. Усилия хватит, чтобы кольцо защелкнулось в канавке дифференциала.
5. После защелкивания убедиться, что ШРУС не выходит обратно при потягивании руками. Вал должен иметь небольшой люфт вдоль оси, но не выпадать из корпуса коробки.
6. Проверить герметичность уплотнения и целостность пыльника. При необходимости нанести смазку на шлицы перед окончательной сборкой.
Как проверить плотность посадки и герметичность соединения
После установки внутреннего ШРУСа в коробку передач необходимо убедиться, что он вошёл до упора. Используйте металлическую линейку или штангенциркуль: измерьте расстояние от торца корпуса ШРУСа до плоскости картера КПП и сравните с заводским значением. Допустимое отклонение – не более 1,5 мм.
Проверьте, защёлкнулся ли стопорный кольцевой фиксатор: потяните ШРУС на себя с умеренным усилием. При правильной установке он не должен выходить из посадочного гнезда, но допустим едва ощутимый люфт в пределах 0,2–0,5 мм.
Герметичность проверяется по наличию подтеков трансмиссионного масла в районе сальника. Протрите посадочную зону насухо, заведите двигатель и дайте ему поработать на холостом ходу 5–7 минут. Осмотрите стык: любое масляное пятно свидетельствует о нарушении герметичности.
Если при работе двигателя появляются посторонние звуки (щелчки, скрипы) в районе соединения, это может говорить о перекосе ШРУСа или неравномерной посадке. В таком случае демонтируйте узел и проверьте целостность стопорного кольца и правильность установки шлицевой части.
После установки рекомендуется прокатиться на короткой дистанции (1–2 км) и затем повторно проверить уровень масла в КПП. Если он понижен, возможна утечка через сальник при избыточном давлении или неплотной посадке ШРУСа.
Частые ошибки при установке шруса и как их избежать
Установка внутреннего шруса в коробку Toyota требует внимательности и соблюдения определенных правил. Ниже перечислены основные ошибки, которые могут возникнуть при установке, и способы их предотвращения.
- Неправильная установка уплотнительных колец. Уплотнительные кольца должны быть установлены аккуратно и без перекосов. Ошибка при их установке приведет к утечке трансмиссионного масла. Чтобы избежать этого, внимательно проверяйте состояние кольца и устанавливайте его в соответствии с заводскими рекомендациями.
- Неудачное совмещение шруса с коробкой передач. Ошибка может проявиться в неправильном положении шруса при его вставке в коробку. Убедитесь, что шрус входит в коробку с правильным углом и без перекосов. Для этого рекомендуется использовать специализированный инструмент, который поможет избежать повреждений шруса и коробки.

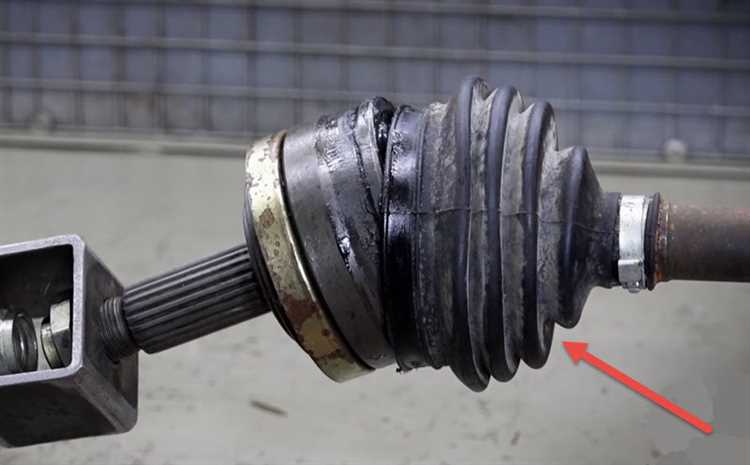

- Игнорирование состояния пыльников. Часто при установке шруса забывают проверить пыльники на наличие повреждений. Прокачанный или поврежденный пыльник снижает эффективность работы шруса и может привести к его быстрому износу. Регулярно проверяйте пыльники на целостность и заменяйте их при необходимости.
- Неверное использование инструмента. Использование слишком тяжелого или неподобающего инструмента может привести к повреждению шруса или других деталей трансмиссии. Применяйте инструмент, рекомендованный производителем, чтобы исключить повреждения при установке.
- Отсутствие проверки на люфт. После установки шруса необходимо проверить его на люфт. Если люфт присутствует, это может свидетельствовать о неправильной установке или износе деталей. После установки шруса обязательно проводите проверку и при необходимости производите корректировку.
- Необеспечение правильного натяжения болтов. Недостаточно затянутые болты могут привести к ослаблению шруса, а излишнее затягивание – к его повреждению. Используйте динамометрический ключ и следите за рекомендациями производителя по моменту затяжки.
Соблюдение этих рекомендаций при установке шруса позволит избежать многих распространенных ошибок и обеспечит надежную работу трансмиссии вашего автомобиля.
Вопрос-ответ:
Как правильно вставить внутренний шрус в коробку Toyota?
Для правильной установки внутреннего шруса в коробку Toyota необходимо соблюсти несколько важных шагов. Сначала убедитесь, что на месте установка пыльника и подшипника. Затем аккуратно вставьте шрус в отверстие коробки, следя за тем, чтобы зубья на шрусе правильно совпали с шлицами на валу. Нельзя сильно применить силу, чтобы не повредить детали. В процессе установки проверяйте, чтобы шрус зафиксировался на своем месте с характерным щелчком.
Нужно ли смазывать шрус перед установкой в коробку?
Да, перед установкой шруса важно нанести на его рабочие поверхности специальную смазку, подходящую для данной модели автомобиля. Это поможет снизить износ деталей и улучшить работу привода. Смазка должна быть равномерно распределена по поверхности, чтобы обеспечить надежную защиту от износа и предотвращение коррозии. Не стоит наносить слишком много смазки, чтобы избежать ее выдавливания при эксплуатации.
Как понять, что шрус вставлен правильно и надежно закреплен в коробке?
Правильная установка шруса заключается в том, что после его вставки в коробку и соединения с валом, должно быть отчетливое ощущение, что шрус зафиксировался. Вы должны услышать характерный щелчок, который свидетельствует о том, что шрус полностью встал на место. Также проверьте, не возникают ли люфты или излишний ход в соединении. Это гарантирует, что шрус надежно закреплен и не будет выпадать во время эксплуатации автомобиля.
Какие ошибки могут привести к неправильной установке внутреннего шруса?
Одной из самых распространенных ошибок является несоответствие зубьев шруса и шлицев вала коробки. В случае неправильного совмещения, детали не встанут на место, и это может повредить как шрус, так и коробку передач. Также важно не использовать слишком много силы при установке, чтобы не повредить компоненты. Ошибки в установке пыльника или недостаточная смазка также могут привести к ускоренному износу шруса и его поломке в будущем.
Какие инструменты понадобятся для замены внутреннего шруса в коробке Toyota?
Для замены внутреннего шруса потребуется стандартный набор инструментов, включая: набор ключей, торцевые головки, съемник шруса, молоток и, возможно, баллонный ключ для откручивания колес. Кроме того, понадобится специальная смазка для шрусов и пыльников, а также возможен гидравлический домкрат для подъема автомобиля. Важно также использовать защитные перчатки и очки, чтобы избежать травм во время работы с деталями трансмиссии.
Как правильно вставить внутренний шрус в коробку Toyota?
Чтобы правильно вставить внутренний шрус в коробку Toyota, первым делом нужно снять старый шрус с привода, если он уже установлен. Для этого открутите болты, которые крепят привод к коробке передач, и аккуратно извлеките его. Затем установите новый шрус в соответствующее место в коробке, следя за тем, чтобы его шлицы точно совпали с шлицами вала трансмиссии. Важно следить, чтобы при установке шрус не был перекошен, и он вошел плавно без усилий. После этого необходимо затянуть крепежные болты и убедиться, что шрус надежно закреплен в коробке. Проверьте работу системы, чтобы избежать дальнейших повреждений.
Какие ошибки могут возникнуть при установке внутреннего шруса в коробку Toyota?
При установке внутреннего шруса в коробку Toyota могут возникнуть несколько типичных ошибок. Одна из самых распространенных — это неправильная установка шруса, когда его шлицы не совпадают с шлицами вала коробки. В этом случае шрус не будет правильно зафиксирован, что может привести к поломке или утечке смазки. Также стоит быть внимательным к герметичности соединений — если уплотнительные кольца повреждены или неправильно установлены, это может вызвать утечку трансмиссионного масла. Еще одной ошибкой может стать недостаточная затяжка болтов крепления шруса, что в будущем может привести к его ослаблению и разрыву соединений. Важно тщательно проверять все соединения и убедиться в правильности установки перед сборкой всей системы.
