В штатной комплектации Mercedes-Benz W124 зачастую отсутствуют задние динамики или установлены устаревшие широкополосные громкоговорители, не соответствующие современным требованиям к звуку. Для достижения полноценного стереоэффекта и улучшения акустической сцены установка новых задних колонок становится необходимостью, особенно при замене головного устройства на современное.
Заводские места под динамики в задней полке рассчитаны на установку 10-сантиметровых (4-дюймовых) громкоговорителей. Однако их низкая мощность и ограниченный частотный диапазон не позволяют раскрыть потенциал современной аудиосистемы. Оптимальным решением считается монтаж 13-сантиметровых (5,25-дюймовых) коаксиальных колонок с незначительной доработкой посадочных мест. Некоторые владельцы предпочитают устанавливать 16-сантиметровые модели, что требует более серьёзного вмешательства в конструкцию задней полки.
Кабельная разводка в большинстве автомобилей W124 не предусматривает проводов для задней акустики. Протяжка акустических кабелей из передней части салона через боковые стойки и под обшивкой пола – обязательный этап. Рекомендуется использовать медные кабели сечением не менее 1,5 мм² и предусмотреть прокладку через предохранительную гофру для избежания повреждений.
Установка колонок требует снятия задней полки, что включает демонтаж спинки заднего сиденья, крепёжных пистонов и ремней безопасности. Для минимизации вибраций рекомендуется проклеить полку виброизоляционным материалом толщиной 2–4 мм. Колонки фиксируются через штатные отверстия или при помощи переходных рамок из МДФ толщиной 10–12 мм.
Особое внимание следует уделить направлению звучания – стандартная ориентация вниз или в лобовое стекло может ухудшить восприятие звука. При возможности стоит использовать наклонные проставки или акустические подиумы, обеспечивающие угол наклона в сторону пассажиров.
Выбор подходящих задних колонок по размеру и сопротивлению
Задние полки Mercedes W124 рассчитаны на установку динамиков диаметром 130 мм (5,25 дюйма). Это максимально допустимый размер без доработки посадочного места. При желании установить более крупные динамики, например 165 мм, потребуется вырезание металла и изготовление проставок, что может повлиять на акустику и жесткость конструкции.
По сопротивлению штатная аудиосистема W124 рассчитана на динамики с импедансом 4 Ом. Использование динамиков с меньшим сопротивлением (например, 2 Ом) может привести к перегреву усилителя или выходу его из строя. Динамики с сопротивлением 6 или 8 Ом, напротив, будут играть тише при той же подаче мощности.
Рекомендуется выбирать коаксиальные модели с минимальной монтажной глубиной до 50 мм, особенно если нет желания демонтировать или переделывать металлические элементы задней полки.
- Диаметр: 130 мм – без доработок, 165 мм – с переделкой
- Сопротивление: строго 4 Ом для совместимости со штатной системой
- Монтажная глубина: до 50 мм – для установки без вмешательства в кузов
- Тип: коаксиальные – для простоты монтажа и адекватного звучания без внешнего кроссовера
Перед покупкой обязательно измерьте глубину посадочного места от верхней плоскости полки до ближайших кузовных элементов снизу, включая возможные выступы и изгибы. Это исключит несовместимость даже при соблюдении диаметра.
Демонтаж штатной обивки задней полки без повреждений
Перед началом работ отключите минусовую клемму аккумулятора – под задней полкой проходят провода, включая цепи к стоп-сигналу и обогреву стекла.
Сначала снимите задние подголовники, потянув их вверх и нажав на фиксаторы в основании. Затем аккуратно отщелкните пластиковые накладки на торцах полки – они закреплены на защелках, расположенных ближе к центральной части.
Разблокируйте заднюю спинку сиденья, освободив фиксаторы в багажнике. Опустите спинку вперед для доступа к креплениям полки. Проверьте наличие саморезов вдоль заднего края полки – как правило, их два-три, они спрятаны под войлочной обивкой. Открутите их, используя короткую крестовую отвертку.
Потяните полку вверх с равномерным усилием. По периметру установлены пластиковые пистоны – применяйте пластиковый съемник, чтобы исключить заломы и разрывы обивки. Особое внимание – к участкам у заднего стекла: здесь возможна фиксация на скрытых защелках. Не применяйте силу, если полка не поддается – проверьте, не осталось ли крепежей.
После снятия отсоедините провода от третьего стоп-сигнала и акустики, если она уже установлена. Промаркируйте разъемы для упрощения обратной сборки.
Особенности заводской проводки в задней части салона W124
Заводская аудиопроводка в Mercedes W124 предусматривает наличие разъёмов для задних динамиков только в моделях с заводской акустической подготовкой. Если автомобиль не оснащён штатной магнитолой Becker или аналогичной системой, задние каналы могут отсутствовать полностью. В этом случае провода к задним дверям или полке не проложены.
Основной жгут проводки идёт по левой стороне кузова под ковровым покрытием и может содержать сигнальные кабели для заднего освещения, электроподъёмников и центрального замка. Акустические кабели, если они есть, как правило, имеют серо-зелёную и серо-белую маркировку, с учётом полярности. Они проходят вдоль лонжерона и уходят в нишу задней полки, где должны быть установлены динамики.
В некоторых комплектациях разъёмы скрыты под изоляцией у задних арок или в районе C-стоек. Чтобы точно определить наличие проводки, необходимо демонтировать боковую обшивку багажника и проверить наличие кабелей с характерными штекерами типа ISO или специфических коннекторов Mercedes старого образца.
При отсутствии штатной проводки рекомендуется использовать экранированный акустический кабель с сечением не менее 1,5 мм², укладывая его вдоль существующего жгута для минимизации наводок. Не следует подключаться к существующим линиям освещения или управления электроприводами, так как это может вызвать помехи и перегрузки.
Прокладка новых акустических кабелей от магнитолы к задним колонкам

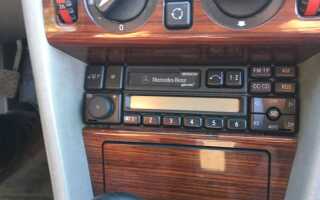

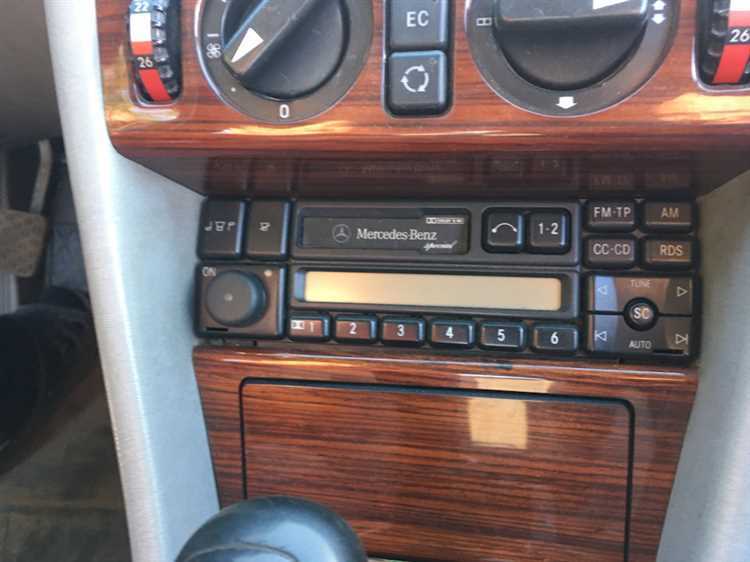

Для прокладки акустических кабелей от магнитолы к задним колонкам в Mercedes W124 рекомендуется использовать медный провод сечением 1,5 мм², что обеспечит стабильный звук и минимальные потери сигнала на расстоянии. Протяжка кабеля осуществляется по правому борту кузова для удобства и безопасности.
Первым шагом снимаются пластиковые элементы торпедо, чтобы получить доступ к месту установки проводки. Кабель прокладывается вдоль центральной консоли, где уже находятся другие проводные каналы. Важно использовать специальные пластиковые клипсы и кабельные стяжки для крепления кабеля, чтобы избежать его перетирания.
Далее кабель проходит под ковролином и выходит на заднюю полку, где его можно подвести к задним колонкам. Чтобы минимизировать шумы и механические повреждения, в местах изгиба провод желательно прокладывать через защитные трубки, которые препятствуют воздействию внешних факторов и механическому износу кабеля.
Для прокладки через заднюю стойку используйте штатные технологические отверстия, если таковые имеются. В случае их отсутствия потребуется аккуратно просверлить отверстие, после чего обработать его антикоррозийным составом. При монтаже важно соблюдать правильную полярность подключения, чтобы избежать искажения звука и уменьшения качества работы колонок.
Заключительным этапом является тестирование системы. Проверьте соединения на отсутствие плохих контактов, а также на работоспособность задних колонок при различных уровнях громкости. Для минимизации шумов и помех проводку следует укладывать вдали от электромагнитных источников, таких как проводка питания или системы зажигания.
Установка переходных рамок или адаптеров для нестандартных колонок
Для установки нестандартных колонок в Mercedes W124, необходимы переходные рамки или адаптеры, которые обеспечат надежную фиксацию динамиков в штатных местах. Обычные колонки, не соответствующие заводским размерам, требуют использования специальных комплектующих для установки, чтобы избежать разрушения обшивки и обеспечить правильную работу аудиосистемы.
Основные этапы установки адаптеров:
- Выбор адаптеров. На рынке существуют адаптеры, подходящие для различных моделей динамиков, и важно подобрать их с учетом диаметра и глубины колонки.
- Разборка обшивки дверей. Для начала требуется снять внутреннюю отделку дверей и обшивку, чтобы получить доступ к месту установки динамиков.
- Подготовка переходных рамок. Переходные рамки могут быть пластиковыми или металлическими. Пластиковые рамки легче в установке, но металлические обеспечивают большую жесткость. Рамки обычно комплектуются винтами для крепления, но иногда могут потребоваться дополнительные элементы для фиксации.
- Монтаж адаптеров. Установите адаптеры на место штатных колонок. Они должны плотно фиксироваться, чтобы избежать вибрации и обеспечить стабильное положение динамика.
- Крепление динамиков. После установки переходных рамок прикрепите колонки с помощью винтов или специальных фиксаторов. Убедитесь, что динамики надежно закреплены и не двигаются.
Важно учитывать следующие нюансы:
- Переходные рамки могут требовать дополнительной подгонки в зависимости от модели динамиков и их формы. Иногда необходимо немного обрезать рамки или вырезать отверстия под крепежные элементы.
- Для предотвращения вибраций и улучшения звука стоит использовать виброизоляционные материалы на поверхности рамки и вокруг динамика.
- При выборе переходных рамок или адаптеров обратите внимание на материал их изготовления. Качественные рамки из ABS-пластика или металла обеспечат долговечность и устойчивость к деформациям.
Установка переходных рамок или адаптеров – это необходимый этап для замены штатных динамиков на более мощные или качественные. Правильный выбор и установка адаптеров обеспечит не только качественное звучание, но и сохранение внешнего вида салона автомобиля.
Фиксация колонок в штатные или модифицированные посадочные места
Для качественной и надежной установки задних колонок в Mercedes W124 важно правильно зафиксировать динамики в штатных или модифицированных посадочных местах. Для этого необходимо учесть несколько ключевых аспектов, связанных с конструкцией автомобиля и особенностями монтажа.
Штатные посадочные места задних колонок в Mercedes W124 имеют стандартные размеры, подходящие для большинства динамиков 5×7 дюймов. Если вы решаете установить динамики большего размера или с другими крепежами, потребуется адаптация места установки. Важно правильно выбрать крепежные элементы, чтобы избежать вибрации или ненадежной фиксации.
При фиксации колонок в штатные места важно использовать пластиковые монтажные кольца. Эти кольца обеспечат дополнительную устойчивость и герметичность, а также помогут избежать звуковых искажений из-за вибрации. Если же штатные посадочные места не подходят по диаметру, можно использовать специальные переходные кольца, которые позволят разместить динамики другой марки или размера.
В случае установки колонок в модифицированные посадочные места важно учесть несколько факторов. Для увеличения прочности посадки могут быть использованы металлические или усиленные пластиковые кольца. Также стоит позаботиться о прокладке звукоизоляционных материалов между динамиками и панелью, чтобы минимизировать шум и вибрации. Убедитесь, что посадочное место не мешает нормальной работе других систем автомобиля, таких как обогрев или проводка.
Кроме того, при установке динамиков в модифицированные посадочные места можно использовать дополнительные крепежные элементы, такие как винты с резиновыми прокладками или специальные пластиковые фиксаторы, которые предотвращают попадание влаги и пыли в место монтажа.
При фиксации колонок важно обеспечить правильную ориентацию динамиков для получения оптимального звукового эффекта. Убедитесь, что динамик установлен под углом, который максимально соответствует направлению слуха пассажиров. Это обеспечит качественное распределение звука по салону.
Подводя итог, фиксация колонок в штатные или модифицированные посадочные места Mercedes W124 требует внимательности и точности. Использование качественных крепежных элементов, переходных колец и звукоизоляции значительно повысит надежность установки и улучшит акустические характеристики автомобиля.
Подключение колонок с соблюдением полярности и изоляции контактов
При установке задних колонок в Mercedes W124 важно соблюдать правильную полярность подключения, чтобы избежать искажений звука и повреждения компонентов аудиосистемы. Для этого необходимо четко определить положительный и отрицательный контакты на динамиках и соответствующих проводах автомобиля.
Перед началом работы отключите аккумулятор для предотвращения коротких замыканий. Внутри двери W124 часто можно найти несколько кабелей, один из которых подключен к колонкам. Для точной идентификации полярности на динамиках используйте мультиметр, измеряя напряжение на проводах. Положительный провод, как правило, будет иметь красную или маркированную ленту.
Для подключения колонок используйте качественные клеммы, которые обеспечат надежное соединение с проводами. При этом важно обеспечить хорошую изоляцию контактов, чтобы избежать коррозии и нарушения контакта в будущем. Используйте термоусадочные трубки или специальные изоляционные колпачки для защиты соединений от влаги и грязи, особенно в местах, где проводка проходит через металл.
Для крепления проводов к колонкам рекомендуется использовать клеммные блоки с винтовым зажимом, которые обеспечивают прочное соединение и легко поддаются обслуживанию в случае необходимости. Прокачивайте провода через дверные обшивки таким образом, чтобы они не подвергались механическому воздействию, и исключите любые участки с возможностью перегибов.
После подключения колонок и изоляции всех контактов обязательно проверьте работу системы на низкой громкости, чтобы убедиться в правильности подключения и отсутствии коротких замыканий. Тщательно изолируйте все контактные соединения и провода, особенно в области дверных порогов, чтобы обеспечить долгосрочную эксплуатацию системы без проблем.
Проверка звучания и устранение посторонних вибраций задней полки
После установки задних колонок в Mercedes W124 важно проверить качество звучания и устранить возможные посторонние вибрации задней полки. Первоначально необходимо включить аудиосистему и внимательно прослушать звук на разных уровнях громкости. Обратите внимание на любые искажения, шершавые или «пластиковые» звуки, которые могут свидетельствовать о недостаточном креплении колонок или вибрации самой полки.
Для устранения вибраций используйте акустический поролон или специальные виброизолирующие материалы, такие как битумные или полимерные пластины. Эти материалы нужно разместить на внутренней стороне задней полки, где возможно соприкосновение с элементами кузова. Также стоит обратить внимание на крепление колонок: если оно слабое, вибрации будут усиливаться. Применение качественных металлических болтов с резиновыми прокладками поможет минимизировать передачу вибраций на кузов.
Кроме того, для точной диагностики вибраций можно использовать микрофон или виброметр, чтобы определить источники ненужных колебаний. Особенно важно протестировать систему на различных частотах звука, чтобы выявить и устранить возможные фоновый шум, возникающий при определённых частотах воспроизведения.
Когда материал для гашения вибраций установлен, рекомендуется снова проверить звучание на разных уровнях громкости, чтобы убедиться в отсутствии лишних шумов. Также стоит проверить заднюю полку на предмет её крепления и в случае необходимости затянуть или заменить крепежи.
Вопрос-ответ:
Какие инструменты нужны для установки задних колонок в Mercedes W124?
Для установки задних колонок в Mercedes W124 вам понадобятся следующие инструменты: отвертки (плоская и крестовая), ключи для снятия обивки, переходные рамки для колонок, проводка и крепежные элементы. Важно иметь также мультиметр для проверки подключения проводов.
Как правильно снять обшивку дверей при установке колонок в Mercedes W124?
Сначала нужно открутить все крепежные винты на обшивке дверей. Обычно они расположены под декоративными накладками и в области ручек. После этого аккуратно поддеваем обшивку с помощью пластикового инструмента, чтобы не повредить крепежи. После снятия обшивки откроется доступ к установке колонок.
Можно ли установить колонки в Mercedes W124 без проведения дополнительной проводки?
Если у вас уже есть система с установленными проводами для аудиоустройств, то дополнительная проводка не потребуется. Однако, если в машине нет предварительно установленных проводов для задних колонок, то нужно будет провести дополнительные провода от передней панели к местам установки колонок, а также использовать усилитель, если планируется установка мощных динамиков.
Какие колонки лучше установить в заднюю часть Mercedes W124?
Для установки задних колонок в Mercedes W124 лучше всего подойдут динамики среднего класса с хорошими характеристиками баса и четким звуком. Например, колонки с диаметром 6×9 дюймов обеспечат глубокий звук и хорошее качество воспроизведения музыки. Также можно обратить внимание на модели, предназначенные для установки в автомобили, с хорошими шумоизоляционными свойствами.
Сколько времени занимает установка задних колонок в Mercedes W124?
Установка задних колонок в Mercedes W124 обычно занимает от 2 до 4 часов, в зависимости от сложности работы и наличия всех необходимых инструментов. Время может варьироваться в зависимости от того, нужно ли проводить дополнительную проводку или использовать переходные рамки для колонок.
Как правильно установить задние колонки в Mercedes W124?
Установка задних колонок в Mercedes W124 требует тщательной подготовки и внимания к деталям. Первым делом необходимо снять обшивку дверей, аккуратно откручивая все винты и используя специальный инструмент для снятия пластиковых элементов, чтобы избежать повреждений. После этого можно будет определить место для размещения динамиков. Важно учитывать, что в стандартной комплектации W124 не всегда предусмотрены штатные места для установки колонок, поэтому потребуется либо адаптация креплений, либо покупка специальных переходников. После размещения динамиков нужно провести проводку, подключив провода к усилителю или головному устройству. На этом этапе также стоит позаботиться о качестве изоляции проводов, чтобы избежать шума и помех. Заключительный шаг — это установка обшивки на место и проверка работы колонок.
