Топливный насос высокого давления (ТНВД) играет ключевую роль в работе дизельных двигателей КАМАЗ, обеспечивая точную подачу топлива в камеры сгорания при высоком давлении. От состояния ТНВД напрямую зависит эффективность сгорания топлива, динамика автомобиля и соответствие экологическим стандартам.
На моделях КАМАЗ с дизельными двигателями чаще всего применяются рядные ТНВД типа 33.1111005-20 или их модификации, выпускаемые ПАО «НефАЗ» и ОАО «ЯЗДА». Эти насосы рассчитаны на давление впрыска до 1050 бар и синхронизируются с работой двигателя через механический привод. Регулировка подачи осуществляется кулачковым валом, обеспечивая равномерную работу цилиндров при различных нагрузках.
Для обеспечения стабильной работы насоса важно следить за состоянием плунжерных пар, герметичностью уплотнений и чистотой топлива. Использование фильтров тонкой очистки с эффективностью не ниже 98% по частицам 5 мкм значительно увеличивает ресурс ТНВД. При появлении признаков неравномерного впрыска, падения мощности или затруднённого запуска необходимо проводить диагностику на стенде с проверкой всех циклов впрыска.
Ремонтопригодность насосов зависит от конкретной модификации. Некоторые модели позволяют замену отдельных элементов, включая секции и редукционные клапаны, без полной разборки. В случае капитального ремонта рекомендуется использовать оригинальные комплектующие, так как малейшее отклонение в параметрах может привести к разбалансировке подачи и перегреву цилиндров.
Как определить неисправность ТНВД на КАМАЗ по внешним признакам
При падении давления в магистрали возможно появление подтёков топлива в районе стыков трубок с насосом или через прокладки. Визуальный осмотр выявит следы солярки на корпусе ТНВД, фитингах или топливопроводах.
Наличие чёрного или сизого дыма из выхлопной трубы на холостом ходу может указывать на нарушение угла впрыска или износ плунжерных пар. Особенно это заметно при затруднённом запуске двигателя после длительной стоянки.
Неровная работа двигателя и вибрации при постоянных оборотах часто свидетельствуют о неравномерной подаче топлива. Это может быть вызвано заклиниванием регулятора подачи или износом направляющих элементов в насосе.
Если при нажатии на педаль газа наблюдается провал тяги без характерного звука перегрузки, возможно, нарушена герметичность системы или неисправен клапан опережения впрыска.
Чрезмерный нагрев корпуса ТНВД при работающем двигателе указывает на внутреннее трение, вызванное износом втулок или недостаточной смазкой из-за засорения каналов.
Стук в районе установки насоса, особенно при низких оборотах, может свидетельствовать о люфте в приводе ТНВД или износе муфты привода. При этом часто наблюдается неравномерный впрыск по цилиндрам.
Если корпус насоса покрыт масляной пленкой, это может быть следствием течи через сальник привода или износом прокладки между корпусом и крышкой.
Маркировка и расшифровка моделей ТНВД, устанавливаемых на КАМАЗ
Маркировка топливных насосов высокого давления (ТНВД), применяемых на двигателях КАМАЗ, отражает тип насоса, его конструктивные особенности и параметры применения. Знание расшифровки обозначений позволяет точно определить совместимость узла с конкретной моделью двигателя и условиями эксплуатации.
- Чаще всего на КАМАЗ устанавливаются ТНВД моделей 337, 33, 332 и 324. Эти обозначения указывают на тип корпуса и конструкцию привода.
- Маркировка может выглядеть так: 337-40.01-10. Первая часть (337) – тип насоса по конструкции и числу секций (6 и более). Число после дефиса (40.01) указывает на заводскую модификацию – например, изменённый привод, форма фланца, расположение топливопроводов. Последние цифры (10) обозначают климатическое исполнение и категорию размещения по ГОСТ.
- У ТНВД серий 33 и 332 цифра «3» означает установку на дизель, «3» – количество секций (6), а следующая «2» – номер модификации.
- Обозначения, начинающиеся с «0» или «1», указывают на применение с определёнными экологическими требованиями (например, соответствие нормам «Евро-2» или «Евро-3»).
- Для моторов КАМАЗ-740 наиболее распространены ТНВД: 337-20, 33-1111005-10, 332-40.01. Их отличие – в длине кулачкового вала, конструкции привода и ориентации подачи топлива.
Перед заменой или ремонтом ТНВД важно сверять не только общий номер, но и все элементы маркировки, так как несовпадение может привести к некорректной работе двигателя или отказу агрегата. Рекомендуется использовать насосы, соответствующие номеру по технической документации двигателя или ВИН-коду шасси.
Различия между рядными и распределительными ТНВД на двигателях КАМАЗ
На двигателях КАМАЗ устанавливаются два основных типа топливных насосов высокого давления: рядные и распределительные. Каждый тип имеет свои особенности конструкции, эксплуатации и обслуживания.
- Рядный ТНВД имеет отдельный плунжер для каждого цилиндра. Плунжеры расположены в один ряд, и каждый из них приводится в действие индивидуальным кулачком распределительного вала.
- Распределительный ТНВД использует один или два плунжера, которые поочерёдно подают топливо ко всем цилиндрам. Распределение осуществляется с помощью вращающегося распределителя, синхронизированного с коленчатым валом.
Особенности применения на КАМАЗ:
- Рядные насосы чаще применяются на тяжелых грузовиках с высокими нагрузками, таких как КАМАЗ-6520 или КАМАЗ-43118, где требуется стабильная подача топлива при высоких оборотах и значительном объеме двигателя.
- Распределительные насосы устанавливаются на облегчённые модели, например, КАМАЗ-4308 или КАМАЗ с двигателями Cummins ISBe, за счёт компактности и меньшего веса.
Преимущества и недостатки:
- Рядный ТНВД:
- Плюсы: надёжность при длительной работе на высоких нагрузках, простота регулировки и ремонта, высокая точность дозирования.
- Минусы: большие габариты, сложность в установке и синхронизации, больший вес.
- Распределительный ТНВД:
- Плюсы: компактность, меньший вес, удобство в установке на малогабаритные двигатели.
- Минусы: чувствительность к загрязнению топлива, повышенный износ при интенсивной эксплуатации, ограниченный ресурс при высоких нагрузках.
При выборе ТНВД для ремонта или замены на КАМАЗ важно учитывать тип двигателя, предполагаемые условия эксплуатации и требования к мощности. Для тяжелых условий предпочтительнее использовать рядные насосы, для городских и среднетоннажных моделей – распределительные.
Порядок снятия ТНВД с двигателя КАМАЗ без повреждения узлов
Перед началом работ необходимо отключить аккумуляторную батарею и перекрыть подачу топлива, чтобы исключить попадание топлива на горячие элементы.
Демонтаж следует начинать с отсоединения топливопроводов высокого и низкого давления. Для этого ключом на 17 или 19 аккуратно откручиваются гайки штуцеров. Следует использовать два ключа одновременно: один фиксирует корпус, второй ослабляет гайку, чтобы избежать проворачивания и трещин в трубках.
Затем снимаются трубки подачи масла, если ТНВД оборудован системой смазки. Используются прокладки, которые подлежат замене при обратной установке. Оставшийся остаток масла сливается в заранее подготовленную емкость.
Далее отключаются тросы или электроприводы управления подачей топлива. Необходимо отметить или сфотографировать их положение для точной обратной сборки.
После этого откручиваются крепёжные болты корпуса ТНВД. Обычно используется ключ на 14 или 17 в зависимости от модификации. Болты откручиваются крест-накрест, чтобы не допустить перекоса корпуса. ТНВД может быть плотно посажен на направляющих, поэтому его аккуратно поддевают пластиковым или медным инструментом без резких усилий.
Важно зафиксировать положение шестерни привода ТНВД относительно коленчатого вала. На некоторых двигателях применяется стопор или метка на корпусе. Если меток нет, необходимо заранее установить поршень первого цилиндра в ВМТ, а шестерню зафиксировать от проворачивания.
После отсоединения привода шестерни, ТНВД осторожно извлекается вверх, избегая контакта с элементами блока. Нельзя тянуть за рычаги управления или трубки – это приведёт к деформации.
Для защиты плоскости посадки и исключения попадания грязи в двигатель, отверстие закрывается чистой тканью или резиновой заглушкой.
После демонтажа следует сразу осмотреть прокладки, направляющие и посадочную поверхность на наличие повреждений или следов износа. При повторной установке обязательно заменить все уплотнительные элементы.

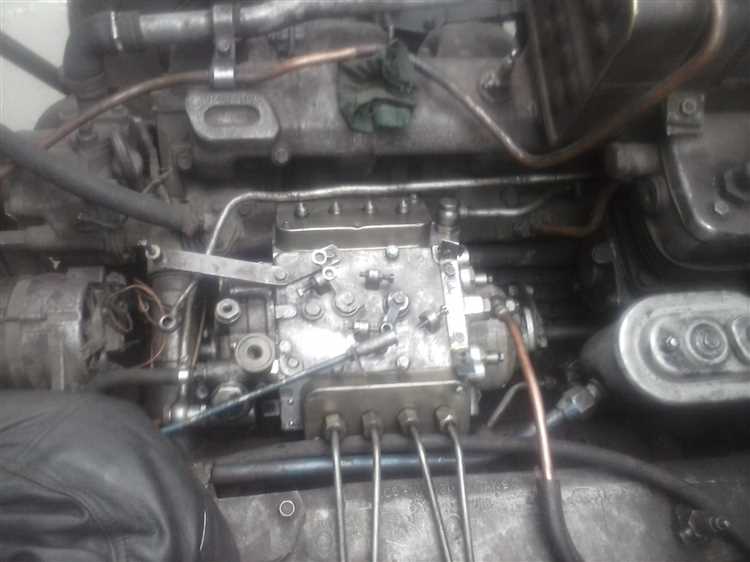

Регулировка подачи топлива на ТНВД КАМАЗ своими руками
Для корректной регулировки подачи топлива на топливном насосе высокого давления КАМАЗ необходимо наличие штатного плунжерного ТНВД типа ЯЗДА или БОШ. Работы выполняются только при чистом топливном фильтре и исправной системе подачи топлива.
Перед началом регулировки нужно прогреть двигатель до рабочей температуры, заглушить его и снять пломбы с регулировочного винта на задней части корпуса ТНВД. Винт ограничивает подачу топлива на плунжер и фиксируется контргайкой. Для увеличения подачи винт вращают по часовой стрелке, для уменьшения – против.
Каждый поворот винта на 1/4 оборота меняет подачу примерно на 5–7 мм³/цикл. При этом нужно контролировать дымность выхлопа и обороты холостого хода. При чрезмерной подаче возможен черный дым, нестабильная работа и перегрев двигателя. Оптимальная подача определяется по результатам теста на дымность и расход топлива под нагрузкой.
После настройки фиксируют винт контргайкой, ставят новую пломбу. Повторная проверка производится после 50–100 км пробега. При наличии стенда регулировка проводится точнее – по паспорту насоса выставляются значения цикловой подачи на всех секциях. Без стенда точная синхронизация секций невозможна, но базовую корректировку можно выполнить вручную.
Не рекомендуется вмешиваться в ход рейки без предварительной диагностики. Нарушение положения рейки может привести к разбросу по подаче и детонации. Любое изменение должно сопровождаться контролем температурного режима и звука работы мотора.
Частые причины утечки топлива из ТНВД КАМАЗ и способы устранения
1. Повреждение уплотнительных колец и сальников
Основной причиной утечек топлива в ТНВД является износ уплотнительных элементов, таких как кольца и сальники. Со временем они теряют свою эластичность, что приводит к пропуску топлива.
Способ устранения: Необходимо заменить поврежденные уплотнительные элементы. Рекомендуется использовать оригинальные запчасти для обеспечения долговечности и герметичности.
2. Коррозия корпуса ТНВД
Топливные насосы могут подвергаться коррозионному воздействию из-за контакта с влагой или агрессивными компонентами топлива. Это особенно актуально для старых машин или тех, которые долго стояли без эксплуатации.
Способ устранения: Восстановление герметичности возможно путем замены поврежденных частей или, в случае сильного повреждения, полной замены корпуса насоса. Также важно соблюдать правила хранения автомобиля и поддерживать топливную систему в чистоте.
3. Неправильная установка или дефекты монтажных соединений
Если монтажные соединения насоса не были установлены должным образом или использовались неисправные крепежи, это может привести к утечке топлива. Неисправности таких соединений часто возникают при неправильной сборке или замене элементов системы.
Способ устранения: Нужно внимательно проверять все монтажные соединения и крепежные элементы на наличие повреждений или ослаблений. В случае обнаружения дефектов необходимо провести перетяжку или заменить элементы.
4. Загрязнение топливного фильтра
Загрязненные фильтры могут привести к повышенному давлению в системе подачи топлива, что вызывает утечку через слабые места в ТНВД.
Способ устранения: Регулярная замена топливных фильтров и проверка системы подачи топлива. Для предотвращения загрязнений рекомендуется использовать качественное топливо и проверять фильтры на наличие загрязнений.
5. Нарушение работы регулятора давления топлива
Неправильная настройка или выход из строя регулятора давления могут привести к переполнению системы, что вызывает утечку топлива.
Способ устранения: Регулировка давления в ТНВД должна быть выполнена только квалифицированным специалистом. В случае неисправности регулятора, его необходимо заменить или отремонтировать.
Все эти причины могут быть устранены путем своевременной диагностики и замены поврежденных компонентов. Рекомендуется регулярно обслуживать топливную систему и проверять ТНВД на наличие утечек, чтобы предотвратить более серьезные поломки.
Сравнение оригинальных и неоригинальных ТНВД для КАМАЗ по ресурсу
Оригинальные топливные насосы высокого давления (ТНВД) для КАМАЗ имеют высокий ресурс эксплуатации, который составляет от 250 000 до 300 000 километров пробега, в зависимости от условий эксплуатации. Это связано с применением качественных материалов, тщательным контролем на каждом этапе производства и точностью сборки. Они предназначены для долгосрочной работы и обеспечивают стабильную подачу топлива, что способствует экономии топлива и уменьшению износа двигателя.
Неоригинальные ТНВД могут иметь меньший ресурс, который в среднем составляет 150 000–200 000 километров. Этот показатель зависит от качества используемых материалов, особенностей производства и соблюдения технологических процессов. В некоторых случаях неоригинальные насосы могут обеспечивать нормальную работу в течение определённого времени, но их износ более интенсивен, что может привести к необходимости частой замены или ремонту после 100 000–150 000 километров пробега.
Одной из причин, по которой ресурс неоригинальных насосов ниже, является использование менее стойких к износу материалов, а также более низкий уровень точности изготовления, что может привести к дополнительному износу рабочих элементов ТНВД, таких как плунжеры и втулки. Также такие насосы чаще страдают от дефектов герметичности и ненадежности в системе регулирования давления.
Для повышения ресурса неоригинальных ТНВД важно выбирать продукцию от проверенных производителей, которые обеспечивают контроль качества и используют качественные материалы. Но даже при таком подходе неоригинальные насосы не смогут обеспечить такой же долгий срок службы, как оригинальные.
Рекомендуется использовать оригинальные ТНВД при проведении планового ремонта, особенно если важно поддержание долговечности двигателя и экономии на топливе. В случае использования неоригинальных насосов необходимо регулярно проверять их состояние и при первых признаках износа менять их на новые.
Как выбрать подходящий ТНВД при замене на двигателе КАМАЗ
При замене топливного насоса высокого давления (ТНВД) на двигателе КАМАЗ необходимо учитывать несколько ключевых факторов, чтобы обеспечить оптимальную работу двигателя и предотвратить возможные проблемы в дальнейшем. Выбор подходящего ТНВД зависит от модели двигателя, его технических характеристик и состояния системы питания.
1. Совместимость с моделью двигателя
Каждый двигатель КАМАЗ имеет определённые требования к ТНВД, которые зависят от его типа и мощности. Например, для двигателей с механическим впрыском подойдут насосы серии ТНВД 2ТН-3, 2ТН-4, а для более современных двигателей с электронным управлением – насосы, поддерживающие электронику, такие как ТНВД с системой управления Bosch или Zexel. Важно точно определить модель мотора, чтобы подобрать насос, совместимый с системой впрыска и контролем работы двигателя.
2. Производительность насоса
Производительность ТНВД напрямую влияет на эффективность работы двигателя. Важно выбирать насос с подходящей подачей топлива, соответствующей потребностям мотора. Если ТНВД имеет слишком высокую или низкую производительность по отношению к мотору, это может привести к нестабильной работе двигателя, перегреву или избыточному расходу топлива.
3. Качество и износ насоса
При замене ТНВД всегда стоит выбирать насосы от проверенных производителей или заводские оригинальные компоненты. Подделки или неоригинальные детали могут привести к снижению срока службы и поломкам системы впрыска. Проверка насоса на наличие дефектов и износа в процессе эксплуатации поможет избежать ошибок при установке.
4. Состояние и тип насоса
ТНВД может быть механическим или электронным. Механические насосы более просты в обслуживании и ремонте, но электронные модели обеспечивают более точное регулирование впрыска и повышают экономичность работы двигателя. Выбор зависит от предпочтений и специфики работы транспортного средства. Важно, чтобы выбранный насос поддерживал все функции, требуемые для эффективной работы системы впрыска в конкретной модели двигателя.
5. Рекомендации по ремонту и обслуживанию
Перед установкой нового ТНВД на двигатель важно произвести проверку состояния топливной системы, включая фильтры, форсунки и трубопроводы. Замену насоса рекомендуется проводить в специализированных сервисах с опытом работы с техникой КАМАЗ, чтобы избежать ошибок при установке и гарантировать долговечность работы насоса.
Вопрос-ответ:
Что такое топливный насос высокого давления на КАМАЗ?
Топливный насос высокого давления (ТНВД) на КАМАЗ — это устройство, предназначенное для подачи топлива под высоким давлением в систему впрыска двигателя. Он обеспечивает правильное распределение топлива по цилиндрам, что необходимо для эффективного сгорания в двигателе. Этот компонент играет ключевую роль в работе дизельных двигателей, обеспечивая их мощность и экономичность.
Как часто нужно обслуживать топливный насос высокого давления на КАМАЗ?
Обслуживание топливного насоса высокого давления на КАМАЗ должно проводиться в зависимости от условий эксплуатации автомобиля. Обычно рекомендуется проводить диагностику и чистку насоса каждые 50-70 тысяч километров пробега. Однако в случае работы в сложных условиях (пыль, грязь, экстремальные температуры) интервалы обслуживания могут сокращаться. Важно следить за состоянием фильтров и системы подачи топлива, чтобы избежать износа насоса.
Какие признаки неисправности топливного насоса на КАМАЗ?
Неисправности топливного насоса на КАМАЗ могут проявляться в нескольких признаках. К наиболее распространённым можно отнести: затруднённый запуск двигателя, снижение мощности, неустойчивый холостой ход, повышенный расход топлива и наличие посторонних шумов в районе насоса. Если вы заметили эти симптомы, необходимо как можно скорее провести диагностику и, при необходимости, заменить насос.
Что делать, если топливный насос высокого давления на КАМАЗ вышел из строя?
Если топливный насос высокого давления на КАМАЗ вышел из строя, первым шагом будет диагностика, чтобы точно определить причину неисправности. В случае механического повреждения или износа насоса потребуется его замена. Также важно проверить состояние фильтров и системы подачи топлива, чтобы избежать повторных поломок. Ремонт ТНВД может потребовать профессионального подхода, поэтому лучше обратиться в специализированный сервис.
Как выбрать подходящий топливный насос для КАМАЗа?
При выборе топливного насоса для КАМАЗа необходимо учитывать модель и год выпуска автомобиля, а также характеристики двигателя. Лучше всего выбирать насосы от проверенных производителей, соответствующие стандартам качества и требованиям вашего автомобиля. Важно также учесть совместимость с системой впрыска и топливным оборудованием. Не стоит экономить на качестве насоса, так как от его работы зависит не только экономичность, но и долговечность двигателя.
Как работает топливный насос высокого давления на КАМАЗ?
Топливный насос высокого давления на КАМАЗе предназначен для подачи дизельного топлива в систему впрыска двигателя под высоким давлением. Он обеспечивает стабильную подачу топлива к форсункам, что необходимо для правильной работы двигателя. Насос снабжен специальными плунжерами, которые создают нужное давление в системе, регулируя его в зависимости от оборотов двигателя. Это позволяет поддерживать оптимальное соотношение воздуха и топлива, что важно для экономичности работы и снижения выбросов.
