Штатная электросистема автомобилей КамАЗ, особенно моделей с дополнительным электронным оборудованием, подвержена появлению радиопомех. Эти помехи могут влиять на работу радиосвязи, навигационных систем и других чувствительных приборов. Установка фильтра радиопомех становится необходимой мерой для устранения высокочастотных наводок, возникающих при работе генератора, стартера или других элементов с мощной коммутацией.
Выбор фильтра зависит от параметров генератора. Для генераторов на 28 В номинальный ток фильтра должен быть не ниже 50 А. Не рекомендуется использовать фильтры от бытовой техники или маломощных систем – они не рассчитаны на токи, характерные для грузовых автомобилей. Подключение должно производиться при обесточенной сети с обязательной проверкой сопротивления изоляции перед включением питания.
Выбор типа фильтра радиопомех в зависимости от электрооборудования КамАЗа
Эффективность фильтрации радиопомех напрямую зависит от конфигурации установленного электрооборудования на конкретной модели КамАЗа. При выборе фильтра необходимо учитывать характер источников помех и чувствительность подключённых устройств.
- Если на КамАЗе установлены радиостанции (например, Р-168-25У или аналоги), требуется фильтр с подавлением широкополосных помех в диапазоне 30–300 МГц. Оптимальны фильтры с LC-цепями и дросселями на ферритовых сердечниках.
- При наличии цифровых блоков управления двигателем (например, ЯМЗ-ЭБУ или Микас), фильтр должен обеспечивать высокоэффективное подавление импульсных помех от форсунок и датчиков. Рекомендуются фильтры с многокаскадной схемой, содержащей керамические конденсаторы и шунтирующие элементы на каждый канал питания.
- Если в системе присутствует оборудование с ШИМ-регуляцией (электровентиляторы, ЭУР), следует выбирать фильтры с высокой индуктивностью и хорошей термостабильностью, рассчитанные на рабочий ток не менее 20 А.
- При использовании светодиодных фар или прожекторов заводского или вторичного производства обязательно применять фильтры с подавлением высокочастотных гармоник выше 500 кГц. Важно наличие экранирующего корпуса у фильтра.
Установка универсального фильтра без учета конкретной нагрузки может привести к резонансным эффектам и ухудшению электромагнитной совместимости. Каждый тип потребителя требует индивидуального подхода к фильтрации, особенно при модернизации электросистемы или установке нештатного оборудования.
Определение точек подключения фильтра в электрической схеме КамАЗа
Фильтр радиопомех подключается между источником помех и чувствительными потребителями или массой, в зависимости от конфигурации схемы. Наиболее приоритетные точки – линия питания бортовой электроники и цепи зажигания.
Основная точка подключения – клемма «плюс» после замка зажигания, до разветвления на блоки управления, приборную панель и реле. Здесь фильтр эффективно блокирует высокочастотные импульсы от стартера и генератора.
При установке в цепь питания тахографа, фильтр следует монтировать перед его входом, ближе к питающему кабелю. Это исключает влияние внешних источников помех на регистрацию данных.
Обязательно использовать экранированные провода на участке подключения фильтра, особенно вблизи ЭБУ и CAN-шины. Нельзя подключать фильтр параллельно силовым цепям реле и моторчиков – это приведёт к перегреву и снижению ресурса устройства.
Для надежного соединения используйте пайку либо контактные клеммы с фиксацией. Место подключения должно обеспечивать минимальное сопротивление и исключать механическое воздействие на фильтр при вибрации кузова.
Подготовка электропроводки и разъёмов для установки фильтра
Перед установкой фильтра радиопомех на КамАЗ необходимо обеспечить доступ к питающим проводам генератора, стартерной цепи и цепям зажигания. Снятие кожухов и теплоизоляции проводится с особой осторожностью, чтобы исключить повреждение изоляции. Обязательно обесточьте аккумуляторную батарею и зафиксируйте клеммы во избежание случайного замыкания.
Провода, подлежащие подключению к фильтру, тщательно осматриваются: наличие микротрещин в изоляции или следов коррозии на жиле недопустимо. При обнаружении дефектов участок провода заменяется. Для обжима наконечников используются только кримперы с контролем усилия. Провода зачищаются не более чем на 7 мм, при этом исключается надрезание токопроводящих жил.
Разъёмы фильтра подбираются с учётом максимального тока конкретной цепи. Для силовых линий – не менее 30 А. Категорически не допускается использование скруток и изоленты. Применяются только герметичные соединения с термоусадочной трубкой с клеевым слоем. Перед пайкой обязательно обезжиривание проводников спиртовым составом.
Монтажные точки фильтра и разъёмов размещаются вдали от источников вибраций и влаги. Желательно использовать штатные кронштейны или сварные опоры с антивибрационными втулками. Проверка целостности проводки проводится с помощью мегомметра – сопротивление изоляции должно быть не менее 10 МОм при напряжении 500 В.
Порядок отключения аккумуляторов перед монтажом фильтра
Перед началом работ необходимо полностью обесточить бортовую сеть КамАЗа. Первым действием отсоединяют минусовую клемму на каждом аккумуляторе, чтобы исключить короткое замыкание при случайном касании проводов к кузову. КамАЗ обычно оснащается двумя последовательно соединёнными аккумуляторами по 12 В, поэтому отключение должно производиться с учётом их конфигурации.
Аккумуляторы извлекают из штатного отсека или изолируют клеммы резиновыми колпаками, если демонтаж не требуется. Убедитесь, что соединительные провода не касаются металлических частей рамы или кузова. Это исключает возникновение паразитных токов во время установки фильтра радиопомех.
Работы по отключению следует проводить в перчатках и при отключённом зажигании. Наличие диэлектрического инструмента повышает безопасность и снижает риск замыканий.
Монтаж фильтра радиопомех в моторном отсеке или кабине
Установка фильтра радиопомех на КамАЗ возможна как в моторном отсеке, так и в кабине, в зависимости от конфигурации электропроводки и доступного пространства. Основная цель – минимизировать длину неэкранированных проводов между источником помех и фильтром.
- В моторном отсеке фильтр размещают ближе к генератору или блоку управления двигателем. Корпус фильтра должен быть надёжно закреплён на металлической поверхности с хорошим электрическим контактом для эффективного заземления.

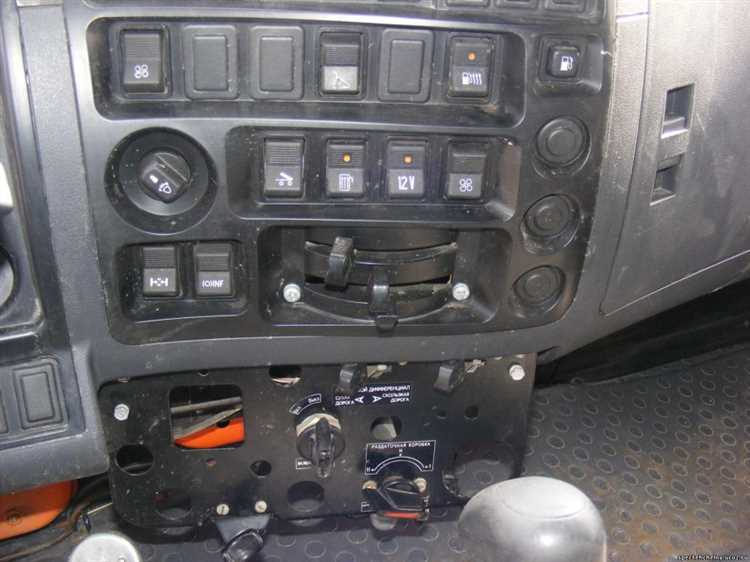

- В кабине фильтр целесообразно устанавливать вблизи щитка предохранителей или панели управления. Здесь проще обеспечить защиту от влаги и перепадов температуры, но потребуется удлинение сигнальных проводов.
При установке необходимо:
- Очистить место крепления до чистого металла для контакта с массой.
- Использовать болтовое соединение с гровером или шайбой с насечками – пайка нежелательна из-за вибраций.
- Проложить провода от фильтра к потребителям минимальной длины, избегая пересечений с силовой проводкой.
- Применять экранированные кабели в случае наличия цифровых блоков управления или радионавигационного оборудования.
- Обязательно защитить место установки от попадания воды – особенно в моторном отсеке. Использовать кожухи или герметик на разъёмах.
Фильтр должен устанавливаться в разрыв питания помехообразующего устройства – не на общий «+» или «−» всей системы. Неверная схема подключения делает установку бесполезной.
Проверка заземления фильтра и качество контактов
При установке фильтра радиопомех на КамАЗ крайне важна правильная проверка заземления и качества контактов для обеспечения эффективной работы устройства и предотвращения проблем с его функционированием. Заземление фильтра снижает уровень помех и улучшает его защиту от внешних электромагнитных воздействий.
Проверка заземления начинается с осмотра заземляющего кабеля. Он должен быть подключен к качественно подготовленной металлической части кузова или шасси. Для проверки можно использовать тестер или омметр, чтобы убедиться в наличии хорошего электрического контакта между фильтром и заземляющей конструкцией. Сопротивление заземления должно быть минимальным, предпочтительно не более 0.5 Ом. Высокое сопротивление свидетельствует о плохом контакте и необходимости улучшения заземления.
Чтобы избежать ошибок, рекомендуется проверять заземляющее соединение на разных точках фильтра и кузова. Иногда повреждения или коррозия на местах контакта могут вызывать плохое соединение, что снижает эффективность фильтра.
Проверка качества контактов требует внимательного осмотра проводки и клемм фильтра. Все соединения должны быть чистыми и без коррозии. Использование специальных очистителей контактов помогает предотвратить ухудшение качества соединений. Провода должны быть надежно зажаты в клеммниках, без ослабления или признаков износа. Лучше всего использовать специализированные клеммники с высокой механической прочностью для исключения микровибраций.
Для предотвращения окисления контактов рекомендуется использовать пасты или спреи на основе меди, которые обеспечат долгосрочную защиту от коррозии. Проверка качества контактов должна проводиться регулярно, особенно в условиях повышенной влажности или после эксплуатации автомобиля в агрессивной среде.
Диагностика устранения радиопомех после установки фильтра
После установки фильтра радиопомех на КамАЗ, важно провести диагностику для уверенности в правильности его работы и эффективности воздействия на систему. На этом этапе проверяются несколько ключевых аспектов: снижение уровня помех, функциональность радиоприемников и отсутствие новых источников помех.
Первым шагом является проверка уровня радиопомех. Для этого используется спектроанализатор, который позволяет замерить спектр сигнала в рабочем диапазоне радиочастот. После установки фильтра, показатели на данном приборе должны значительно снизиться в частотных областях, где ранее были выявлены помехи.
Кроме того, следует оценить работу радиоприемников на различных частотах. Важно, чтобы после установки фильтра не появлялись новые проблемы, такие как исчезновение сигнала или его ухудшение. Для диагностики этого можно использовать несколько радиостанций, настроенных на разные частоты. В идеале, работа устройства должна оставаться стабильной на всех тестируемых диапазонах.
Если фильтр установлен правильно, и уровень помех значительно уменьшился, но проблемы остаются, важно проверить его монтаж. Возможно, фильтр не был подключен к нужным проводам или имеет повреждения. При таком раскладе стоит провести визуальный осмотр всех соединений и при необходимости произвести повторную установку устройства.
После установки фильтра и проверки его работы на радиоаппаратах рекомендуется выполнить статические и динамические тесты. Для динамического теста лучше использовать устройство, которое будет находиться в движении, так как это позволит точно оценить влияние фильтра на помехи при реальных условиях эксплуатации. При этом необходимо зафиксировать работу фильтра на высоких оборотах двигателя и на разных режимах нагрузки.
Важно обратить внимание на использование мультиметра для измерения напряжения на различных точках фильтра. Это позволит убедиться в том, что устройство не влияет на работоспособность других электрических компонентов КамАЗ и не вызывает лишние колебания напряжения.
Если результаты тестов показывают, что уровень помех остаётся высоким, стоит проверить совместимость фильтра с другими системами автомобиля. Возможны случаи, когда некоторые модели фильтров могут конфликтовать с уже установленными устройствами. В таком случае нужно провести анализ схемы подключения и, возможно, заменить фильтр на более подходящий.
Вопрос-ответ:
Как правильно подключить фильтр радиопомех на КамАЗ?
Для подключения фильтра радиопомех на КамАЗ необходимо выполнить несколько шагов. Во-первых, нужно выбрать подходящий фильтр, который соответствует мощности и требованиям автомобиля. Затем подключение должно быть выполнено к линии электропитания, используя крепежи и защиту от коротких замыканий. Важно правильно заземлить устройство, чтобы избежать повреждения электрооборудования. Все соединения должны быть надежно зафиксированы и изолированы. Также не забывайте проверить работу фильтра после установки, чтобы убедиться, что помехи действительно устранены.
Что может повлиять на эффективность фильтра радиопомех на КамАЗ?
На эффективность фильтра радиопомех могут влиять несколько факторов. Во-первых, качество самого фильтра: дешевые аналоги могут не обеспечивать должной защиты от помех. Во-вторых, важен правильный монтаж устройства. Неправильно подключенный фильтр может не справляться со своими функциями. Также на его работу влияет состояние проводки и наличие других источников помех в автомобиле. Хорошая защита от электромагнитных помех зависит от тщательной установки и регулярной проверки оборудования.
Какие симптомы указывают на необходимость установки фильтра радиопомех на КамАЗ?
Если на КамАЗе начали возникать проблемы с электрооборудованием, например, нестабильная работа радио, частые сбои в работе системы навигации или проблемы с освещением, это может свидетельствовать о наличии радиопомех. Также возможны помехи в работе электронных систем управления двигателем. В таких случаях установка фильтра радиопомех поможет устранить проблемы и улучшить стабильность работы всех систем автомобиля.
Можно ли установить фильтр радиопомех на КамАЗ своими руками?
Установить фильтр радиопомех на КамАЗ своими руками вполне возможно, но это требует определенных навыков и знаний в области электроники. Необходимо быть внимательным при подключении устройства к электрической системе автомобиля, правильно заземлить фильтр и убедиться в надежности всех соединений. Если у вас нет опыта, рекомендуется обратиться к специалистам, чтобы избежать ошибок, которые могут привести к поломке оборудования или появлению новых проблем с электросистемой.
