Предохранитель с маркировкой ST устанавливается в блоке предохранителей автомобилей Toyota и отвечает за питание цепей стартера. Он замыкает электрическую цепь, по которой ток поступает к втягивающему реле при повороте ключа зажигания в положение «Start». При перегрузке или коротком замыкании предохранитель ST размыкает цепь, предотвращая повреждение стартера, реле или проводки.
Номинал предохранителя ST зависит от модели автомобиля, но чаще всего он составляет 7.5 A или 10 A. Расположен предохранитель обычно в подкапотном монтажном блоке, рядом с другими элементами системы запуска двигателя. В некоторых моделях, таких как Toyota Corolla или Camry, обозначение может быть дополнено аббревиатурой AM1 или AM2 – в этом случае ST связан с управляющими цепями замка зажигания и системы запуска.
При неисправности предохранителя ST стартер не получает питание, и двигатель не реагирует на поворот ключа. Рекомендуется проверять этот предохранитель в первую очередь при отсутствии запуска, особенно если остальные элементы системы исправны. Замену нужно выполнять только на предохранитель с тем же номиналом, чтобы избежать перегрева проводки и выхода из строя компонентов цепи стартера.
Где находится предохранитель ST в разных моделях Toyota

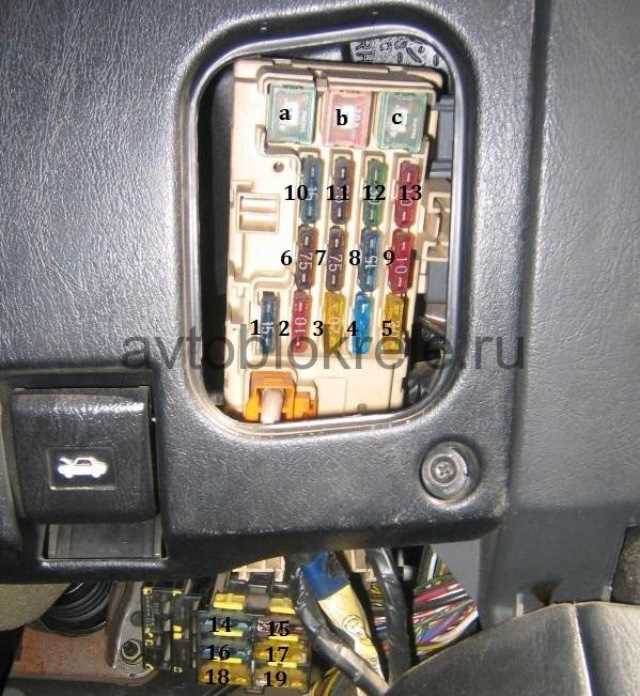

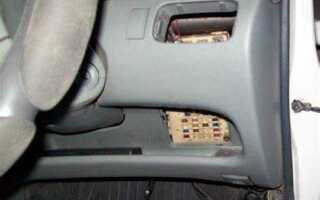

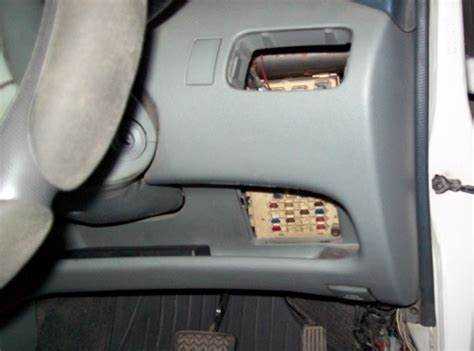

В Toyota Corolla (E150 и E180) предохранитель ST установлен в монтажном блоке под рулевой колонкой, рядом с педалью тормоза. Чтобы получить доступ, необходимо снять пластиковую крышку панели, под которой находятся реле и предохранители. Обозначается как ST или ST No.1 на схеме крышки.

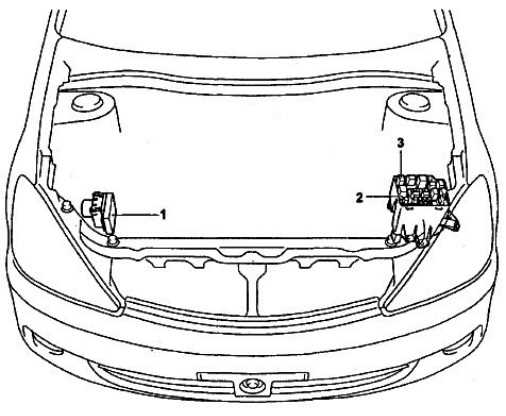

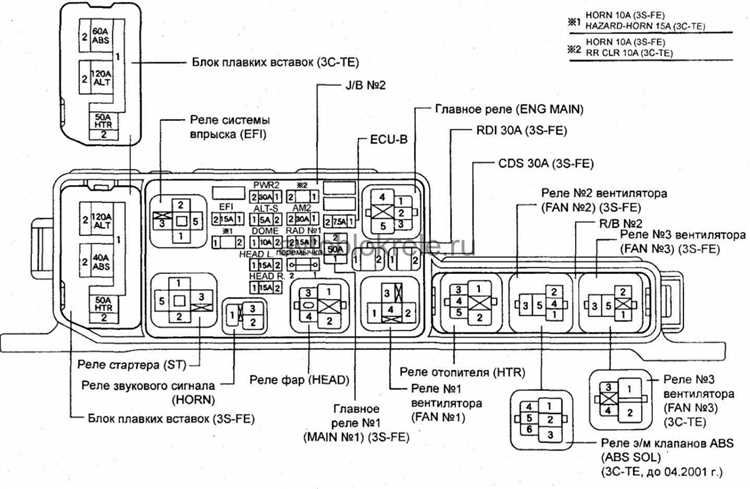

В Toyota Camry (V40 и V50) блок с предохранителем ST расположен под капотом, с левой стороны рядом с аккумулятором. Он включен в главный монтажный блок. На внутренней стороне крышки имеется маркировка, по которой можно быстро определить его местоположение.
В Toyota RAV4 (XA30 и XA40) предохранитель ST находится в салонном монтажном блоке под торпедо со стороны водителя. Крышка крепится защёлками. После её снятия нужно ориентироваться по схеме на обратной стороне крышки. В некоторых версиях он подписан как ST-B.
В Toyota Land Cruiser Prado (J150) предохранитель ST находится в салоне, за нижней левой частью панели приборов. Для доступа нужно открыть технический лючок. Иногда он совмещён с другими функциями и имеет обозначение ST или ST CUT.
В Toyota Yaris (XP90 и XP130) предохранитель ST расположен в монтажном блоке с водительской стороны под панелью. Требуется снять пластиковую обшивку. На крышке блока указано точное обозначение и номинал.

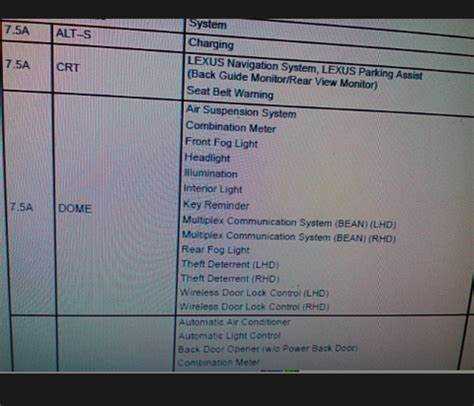

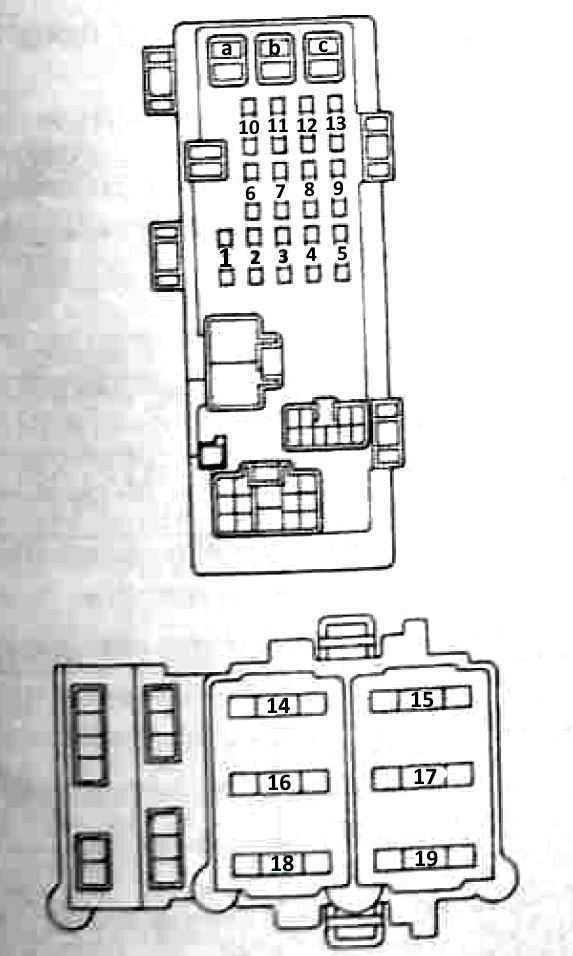

В случае затруднений с поиском рекомендуется свериться со схемой предохранителей, напечатанной на внутренней стороне крышки блока или указанной в инструкции по эксплуатации конкретной модели.
Какую цепь защищает предохранитель ST
Предохранитель ST в автомобилях Toyota обычно отвечает за цепь запуска двигателя. Он защищает компоненты системы зажигания, включая реле стартера, замок зажигания и управляющие сигналы, поступающие на втягивающее реле стартера. При коротком замыкании или перегрузке этот предохранитель предотвращает повреждение проводки и электронных блоков управления запуском.
Номинал предохранителя ST зависит от конкретной модели автомобиля, но чаще всего составляет от 7,5 до 15 ампер. Его выход из строя сопровождается отказом двигателя запускаться при повороте ключа. При проверке необходимо убедиться в целостности самого предохранителя, а также в отсутствии перегрева контактов в монтажном блоке.
В случае замены использовать только предохранитель с оригинальным номиналом. Установка элемента с большей токовой нагрузкой может привести к возгоранию при замыкании в цепи стартера. Если новый предохранитель перегорает сразу после установки – требуется диагностика реле стартера, замка зажигания и проводки на предмет короткого замыкания.
Симптомы сгоревшего предохранителя ST
Предохранитель ST в автомобилях Toyota отвечает за цепи, связанные с системой зажигания, запуском двигателя и блокировкой рулевой колонки. Его выход из строя приводит к конкретным сбоям.
- Стартер не реагирует при повороте ключа – отсутствует щелчок или вращение.
- Не загораются контрольные лампы на панели при включении зажигания.
- Замок зажигания блокируется, не позволяет повернуть ключ в положение Start.
- Невозможно запустить двигатель даже при наличии заряженного аккумулятора и исправного стартера.
- Электронный блок управления не получает питание, система самодиагностики не активируется.
Для проверки следует извлечь предохранитель ST и визуально осмотреть перемычку. Если она перегорела – необходима замена на предохранитель с тем же номиналом. Перед этим важно устранить причину перегрузки в цепи.
Как проверить исправность предохранителя ST мультиметром
Откройте блок предохранителей и найдите элемент с маркировкой ST. Для доступа может потребоваться снять крышку подкапотного или салонного блока.
Переключите мультиметр в режим прозвонки или измерения сопротивления (значок диода или Ом). При прозвонке должен прозвучать звуковой сигнал, при измерении сопротивления – значение должно быть близким к нулю (0–1 Ом).
Извлеките предохранитель ST с помощью съёмника или пинцета. Не проверяйте элемент в установленном состоянии – возможны ложные показания из-за параллельных цепей.
После проверки установите предохранитель обратно или замените его новым с тем же номиналом, указанным на корпусе (обычно 7.5А или 10А).
Замена предохранителя ST своими руками
Предохранитель ST в автомобилях Toyota отвечает за питание цепей зажигания, ЭБУ и некоторых элементов электросистемы. При выходе из строя этот элемент необходимо заменить как можно быстрее.
Для замены потребуется:
- Новый предохранитель с таким же номиналом (обычно 7,5 А или 10 А, указано на крышке блока);
- Пинцет или съёмник предохранителей (может быть встроен в крышку блока);
- Фонарь для подсветки рабочей зоны.
Порядок действий:
- Выключить зажигание и вынуть ключ из замка.
- Открыть крышку блока предохранителей. В зависимости от модели он может располагаться под капотом или под приборной панелью со стороны водителя.
- Найти предохранитель ST по схеме, указанной на внутренней стороне крышки.
- Аккуратно извлечь предохранитель с помощью съёмника или пинцета.
- Осмотреть предохранитель: при перегорании виден разрыв металлической перемычки.
- Установить новый предохранитель того же номинала на место.
- Закрыть крышку блока и включить зажигание для проверки работы систем.
Не допускается установка предохранителя большего номинала – это приведёт к перегреву и повреждению проводки. Если новый предохранитель сгорает повторно, требуется диагностика цепи на предмет короткого замыкания.
Какие номиналы имеет предохранитель ST в зависимости от модели
Предохранители ST, используемые в автомобилях Toyota, могут иметь различные номиналы в зависимости от модели автомобиля и электрической схемы. В частности, для моделей Toyota Corolla, Camry и RAV4 используются предохранители с номиналами от 10 до 30 ампер для защиты цепей освещения, системы управления двигателем и других важных компонентов.
Для автомобилей Toyota Hilux и Land Cruiser номиналы предохранителей ST часто варьируются от 15 до 40 ампер, так как эти модели оснащены более мощными электрическими системами, требующими более высоких значений тока для безопасной работы. Например, в этих моделях предохранители ST могут защищать системы кондиционирования, усилители тормозов и другие мощные агрегаты.
В более новых моделях Toyota Prius и Lexus, которые используют гибридные технологии, предохранители ST чаще всего имеют номиналы 10, 15 и 20 ампер, что связано с особенностями работы гибридных силовых установок и более низким потреблением энергии от бортовой электросети.
Важно учитывать, что выбор номинала предохранителя зависит не только от модели, но и от конкретной электрической цепи. Например, в цепях, обслуживающих фары и системы сигнализации, номинал предохранителя будет ниже, в то время как в цепях питания двигателей и вспомогательных систем может потребоваться более высокий номинал для предотвращения перегрузок.
Что может вызвать перегорание предохранителя ST
Перегрузка электрической цепи также может стать причиной перегорания предохранителя ST. Если в цепи подключены устройства, которые потребляют больше тока, чем рассчитано для данной системы, предохранитель сработает для защиты остальных компонентов. Например, установка дополнительного оборудования, такого как мощные аудиосистемы или неоригинальные световые приборы, может вызвать нагрузку на систему, превышающую её возможности.
Еще одной причиной может быть неисправность устройства, которое подключено к защищаемой цепи. В случае повреждения или выхода из строя компонента, например, датчика или электродвигателя, может возникнуть высокий ток, что приведет к перегоранию предохранителя. Такие проблемы часто обнаруживаются при включении устройства, что создаёт резкий скачок напряжения.
Неправильная установка или использование низкокачественных предохранителей также может стать причиной их перегорания. Если предохранитель не соответствует стандартам по амперажу или имеет дефекты производства, он может не выдержать нагрузки, даже если цепь работает в пределах нормы. Это увеличивает риск быстрого перегрева и выхода из строя.
Можно ли временно обойтись без предохранителя ST
Предохранитель ST в автомобилях Toyota отвечает за защиту цепей, связанных с системой управления трансмиссией. Временный отказ от его использования может привести к перегрузке системы и выходу из строя чувствительных компонентов. В большинстве случаев такие действия не рекомендованы, поскольку они увеличивают риски повреждения электронных блоков.
Если по каким-либо причинам предохранитель ST отсутствует, важно учитывать, что его временная замена или обход могут быть допустимы лишь в случае экстренной необходимости для продолжения движения. Например, если предохранитель нужен для работы системы трансмиссии, а замена его невозможна, следует снизить нагрузку на трансмиссию, избегая резких ускорений и перегрева. Однако такие меры не устраняют рисков повреждения, а лишь минимизируют последствия до того момента, как предохранитель будет восстановлен.
Если отсутствует доступ к запасному предохранителю, рекомендуется обратиться в сервисный центр для диагностики и восстановления правильной работы цепей. Важно помнить, что длительное использование автомобиля без предохранителя может привести к серьезным повреждениям системы управления трансмиссией и других электронных узлов.
Вопрос-ответ:
Что представляет собой предохранитель ST в автомобилях Toyota?
Предохранитель ST в автомобилях Toyota — это элемент системы защиты электрических цепей. Он предназначен для предотвращения повреждений проводки и компонентов автомобиля при перегрузках или коротких замыканиях в электрической системе. Его роль заключается в автоматическом разрыве цепи, если ток превышает безопасный уровень.
Какие функции выполняет предохранитель ST в электрической системе автомобиля Toyota?
Предохранитель ST защищает отдельные компоненты электрической системы от возможных повреждений, вызванных коротким замыканием или перегрузкой. Например, он может быть частью цепи, обеспечивающей работу системы освещения, управления двигателем или других бортовых устройств. Если предохранитель срабатывает, цепь отключается, предотвращая повреждение дорогостоящих компонентов.
Как понять, что предохранитель ST в автомобиле Toyota сгорел?
Сгоревший предохранитель ST можно распознать визуально. Обычно на его корпусе появляется трещина или обугливание, что указывает на повреждение. Также, если не работают устройства, которые защищает этот предохранитель (например, свет, системы управления двигателем), это может быть признаком его неисправности.
Можно ли самому заменить предохранитель ST в автомобиле Toyota?
Да, заменить предохранитель ST в автомобиле Toyota можно самостоятельно, если соблюдать несколько простых правил. Важно использовать предохранитель с такими же характеристиками, как и тот, что сгорел. Прежде чем начать работу, стоит отключить зажигание и убедиться, что автомобиль находится в безопасном состоянии. Рекомендуется проверить схему расположения предохранителей в руководстве пользователя, чтобы не перепутать нужный.
Как часто нужно проверять предохранитель ST в автомобиле Toyota?
Предохранители в автомобиле Toyota, в том числе и предохранитель ST, не требуют регулярной проверки, если система работает корректно. Однако, при возникновении проблем с электрическими компонентами автомобиля, таких как отказ работы фар или других устройств, стоит проверить предохранители. Это поможет быстро определить, есть ли повреждение в цепи, и своевременно заменить сгоревший элемент.
