Снятие двигателя с грузовика КамАЗ требует точного понимания конструкции машины и соблюдения ряда технических правил. Самостоятельное выполнение этой операции возможно, если есть доступ к яме или подъёмнику, базовый набор инструментов и грузоподъёмное оборудование, рассчитанное минимум на 800 кг. Вес двигателя КамАЗа вместе с навесным оборудованием достигает 700–850 кг в зависимости от модели.
Перед началом работ необходимо отключить аккумуляторы и слить все рабочие жидкости: масло, охлаждающую жидкость, топливо из фильтров и магистралей. Также демонтируются воздухозаборные патрубки, шланги системы охлаждения и топливопроводы. Особое внимание стоит уделить разъёмам электропроводки – нумерация контактов облегчит последующую установку.
Силовой агрегат снимается вместе со сцеплением. Для этого отсоединяется карданный вал, откручиваются крепления подушек двигателя и откручиваются болты крепления к коробке передач. В некоторых моделях потребуется предварительно снять кабину или её приподнять, так как без этого доступ к верхним креплениям невозможен. Демонтаж проводится плавно с использованием крана или тали, избегая перекосов и резких движений.
Перед демонтажем стоит подготовить ровную площадку для размещения снятого агрегата. Установка его на случайные опоры или нестабильное основание приведёт к деформации крепёжных точек или выходу из строя навесного оборудования. После демонтажа двигатель рекомендуется сразу промыть и провести внешнюю дефектовку, чтобы выявить повреждения, потёки или износ соединений.
Подготовка рабочего места и инструмента для демонтажа двигателя КамАЗа
Демонтаж двигателя КамАЗа требует организации безопасного и удобного пространства с заранее подготовленным инструментом. Любые задержки на этапе снятия возникают именно из-за отсутствия нужного оборудования или неграмотно организованного рабочего места.
- Рабочая площадка должна быть ровной, без мусора, с твёрдым покрытием. Минимальные размеры – 6×6 метров для свободного подъезда и размещения грузоподъёмных механизмов.
- Освещение – стационарное и переносное с защитой от пыли и влаги. Обязательно предусмотреть аварийный светильник.
- Поблизости установить ёмкости для слива масла, охлаждающей жидкости и топлива объёмом от 20 литров каждая.
Перед началом работ необходимо собрать следующий инструмент:
- Комплект рожковых и накидных ключей от 8 до 36 мм.
- Трещотка с головками 10–36 мм, удлинители, кардан.
- Монтировка длиной от 600 мм.
- Отвёртки с прямым и крестовым шлицем длиной от 150 мм.
- Гидравлический или ручной тельфер грузоподъёмностью от 1,5 тонн с надёжным креплением к балке или треноге.
- Домкраты минимум на 10 тонн для вывешивания кабины и поддомкрачивания рамы при необходимости.
- Пластиковые или металлические ёмкости для крепежа.
- Щётки по металлу, обтирочный материал без ворса.
- Шланги для слива жидкостей длиной от 1,5 метра, внутренний диаметр – не менее 20 мм.
- Лом и клинья для фиксации автомобиля от скатывания.
Перед началом демонтажа проверить исправность тельфера, прочность креплений и надёжность площадки. Инструмент разложить по зонам использования: отдельная площадка для демонтажа навесного оборудования, отдельная – для крепежа двигателя к траверсе. Рабочую одежду подготовить плотную, без висящих элементов, перчатки с противоскользящим покрытием, защитные очки.
Как отключить систему питания, охлаждения и электропроводку перед снятием двигателя

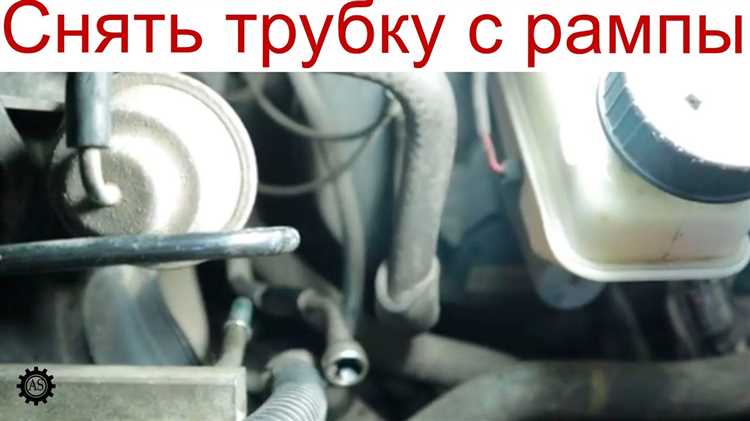

Топливная система: перекройте кран подачи топлива на баке. Отсоедините топливопроводы от фильтра тонкой очистки и топливного насоса. Шланги зажмите или заглушите, чтобы исключить утечку. Снимите трубку обратки с форсунок, предварительно ослабив хомуты.
Система охлаждения: слейте жидкость через сливные краны радиатора и блока цилиндров. Ослабьте хомуты и отсоедините патрубки от радиатора, термостата, насоса и расширительного бачка. Обратите внимание на патрубок обогрева кабины – его также отсоединяют и заглушают. Радиатор лучше демонтировать, чтобы не повредить соты при снятии двигателя.
Электропроводка: отключите аккумуляторы. Снимите клеммы со стартера, генератора и датчиков (давления масла, температуры охлаждающей жидкости, тахометра). Разъёмы промаркируйте, чтобы не перепутать при сборке. Жгуты, идущие к двигателю, аккуратно отсоедините от креплений на раме и кузове.
После этих действий двигатель можно отсоединять от креплений и подготавливать к демонтажу.
Демонтаж кабины КамАЗа для обеспечения доступа к двигателю
Перед снятием двигателя на КамАЗе необходимо демонтировать кабину, так как без этого полноценный доступ к креплениям и навесному оборудованию невозможен. Работу следует выполнять на ровной площадке с использованием подъёмного крана или тали грузоподъёмностью не менее 1,5 тонн.
Сначала отключается аккумуляторная батарея. Далее отсоединяются разъёмы электропроводки, ведущие к приборной панели, освещению и системам управления. Каждый провод маркируется для упрощения последующей сборки.
С системы охлаждения снимаются патрубки, предварительно слив антифриз через сливные краны радиатора и блока цилиндров. Топливные магистрали перекрываются, после чего отсоединяются трубки подачи и обратки топлива.
Откручиваются крепления рулевого вала в месте соединения с рулевым механизмом. Далее снимаются тросы управления газом, сцеплением и коробкой передач. Проверяется отсутствие зацепленных шлангов и кабелей.

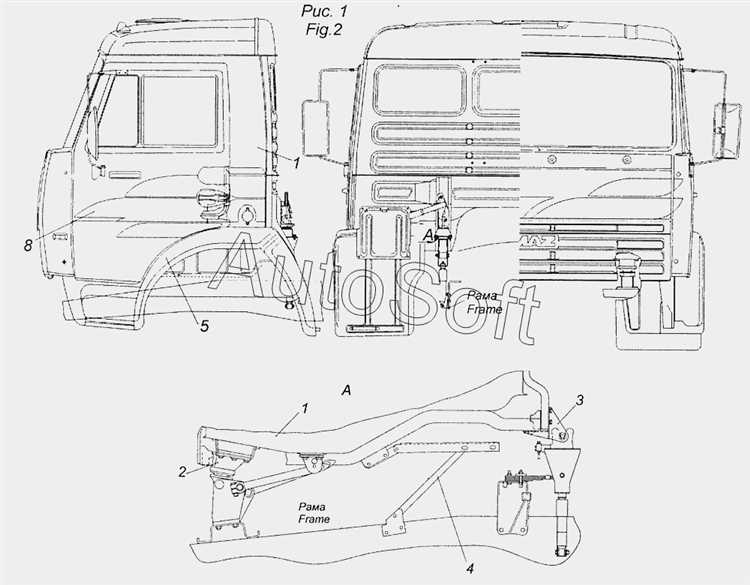

Кабина крепится к раме на четырёх точках: две передние оси поворота и два задних амортизатора. Гайки амортизаторов полностью откручиваются, ось поворота фиксируется в нейтральном положении.
Для подъёма используется стрела крана с мягкими стропами, закреплёнными за усиленные точки кабины. Кабина плавно поднимается на высоту не менее одного метра, обеспечивая свободный доступ к двигателю и его креплениям.
После подъёма кабина фиксируется на временных опорах или остаётся подвешенной на стреле крана до завершения демонтажа силового агрегата.
Порядок отсоединения коробки передач и навесного оборудования двигателя
Перед демонтажем двигателя с КамАЗа необходимо отсоединить коробку передач и все навесное оборудование. Работы выполняются на смотровой яме или эстакаде с использованием грузоподъёмного механизма.
Сначала отключают аккумуляторные батареи, чтобы исключить случайное замыкание. Далее снимают воздушный фильтр и отсоединяют трубопроводы системы питания. Разъединяют шланги подачи и слива топлива от топливного насоса высокого давления и фильтров. Сливают охлаждающую жидкость, открутив пробки радиатора и блока цилиндров.
Далее отключают гидравлические шланги от насоса гидроусилителя рулевого управления и компрессора, после чего снимают сами агрегаты. Освобождают кронштейны крепления компрессора и помпы. Снимают сцепление, предварительно заблокировав маховик специальным фиксатором или монтажной лопаткой.
Коробку передач отсоединяют после откручивания крепёжных болтов картера сцепления к блоку двигателя. Предварительно отсоединяют карданный вал от фланца коробки, подстраховав её от самопроизвольного смещения. Снимают механизм управления сцеплением и выхлопную трубу.
После завершения всех работ коробку передач аккуратно отводят назад на тележке или домкрате, контролируя положение вилки сцепления. Далее подготавливают двигатель к снятию, установив его на стропы грузоподъёмного устройства.
Как правильно зацепить двигатель стропами и подготовить к подъему
Перед началом работ необходимо тщательно осмотреть двигатель и определить места, за которые его можно безопасно стропить. На двигателях КамАЗ предусмотрены заводские проушины, расположенные в верхней части блока. Использовать нужно только их.
Применяйте текстильные или цепные стропы грузоподъемностью не менее 1,5 массы двигателя. Вес силового агрегата КамАЗа варьируется от 650 до 750 кг в зависимости от модели и навесного оборудования. Стропы должны иметь паспорт с актуальной отметкой о годности.
Проверьте состояние стропов: отсутствие порезов, изломов, деформации и следов масла. Перед зацепкой снимите навесные элементы, которые могут повредиться или мешать подъему – радиатор, патрубки, воздушный фильтр.
Закрепите стропы за проушины так, чтобы они образовывали симметричный угол между собой – не менее 45° и не более 60° по отношению к горизонту. Это обеспечит равномерное распределение нагрузки и предотвратит перекос двигателя при подъеме.
Если отсутствуют штатные проушины, используйте рым-болты, вкрученные в предусмотренные для этого отверстия блока цилиндров. Категорически запрещено цеплять стропы за коллектора, трубопроводы, шпильки и навесное оборудование.
Перед началом подъема сделайте пробное натяжение стропов, чтобы убедиться в правильности их расположения и отсутствии смещений. Проверьте, чтобы двигатель нигде не задевал кузов и другие элементы рамы.
Работайте только с исправной грузоподъемной техникой, снабжённой ограничителем подъема. Нельзя допускать рывков или перекосов при перемещении двигателя.
Процесс снятия двигателя с рамы и рекомендации по его транспортировке
Для снятия двигателя с рамы КамАЗа необходимо тщательно подготовиться. Первым шагом будет отключение всех соединений: отвод топливных и охлаждающих труб, снятие выхлопной системы и отсоединение электрических проводов. После этого можно приступить к демонтажу коробки передач и соединений с карданом.
Важно: перед снятием двигателя с рамы стоит проверить все болты и крепежные элементы. Часто они могут закиснуть, и потребуется использование проникающих жидкостей или инструментов для их ослабления.
После того как все соединения будут отсоединены, установите подъёмное оборудование: краны или подъёмники, чтобы аккуратно поднять двигатель. Разместите их так, чтобы нагрузка распределялась равномерно. Особое внимание стоит уделить точке крепления подъёмных тросов, они должны быть надежно закреплены.
Рекомендации по транспортировке: при транспортировке двигателя обязательно используйте специализированные подставки или крепежи. Убедитесь, что двигатель зафиксирован и не может перемещаться. При перевозке на открытом транспорте его следует накрыть, чтобы избежать повреждений и воздействия внешних факторов.
При транспортировке следует учитывать вес и габариты двигателя, особенно если речь идет о длинных расстояниях. Использование профессиональных сервисов для транспортировки поможет избежать возможных повреждений и обеспечит сохранность компонентов.
Вопрос-ответ:
Как правильно снять двигатель с КамАЗа, если это первый опыт?
Если вы снимаете двигатель с КамАЗа в первый раз, важно подготовиться заранее. Для начала нужно отсоединить аккумулятор, чтобы избежать короткого замыкания. Затем сливаем жидкость из системы охлаждения, масла и топлива. После этого отсоединяем все провода и трубки, которые могут мешать снятию двигателя, включая системы выхлопа и управления. Очень важно поочередно ослабить крепежные болты двигателя, чтобы избежать повреждений. Для этого можно использовать домкрат, чтобы поддерживать двигатель, когда его снимете. Лучше всего иметь помощника, так как двигатель КамАЗа тяжелый и требует аккуратного подъема и снятия.
Нужно ли снимать коробку передач, чтобы извлечь двигатель с КамАЗа?
Да, чтобы снять двигатель с КамАЗа, коробку передач обычно нужно отсоединять. Для этого сначала необходимо открутить болты, соединяющие двигатель и коробку, затем аккуратно отодвинуть коробку. Этот процесс требует внимания, так как при неправильной разборке можно повредить соединительные элементы. При отсоединении коробки важно не повредить сцепление и другие части трансмиссии.
Какие инструменты понадобятся для снятия двигателя с КамАЗа?
Для снятия двигателя с КамАЗа потребуется несколько инструментов. Обязательно нужны стандартные гаечные ключи и торцевые головки различных размеров, чтобы открутить крепежные болты. Также стоит подготовить домкрат для подъема двигателя, если у вас нет специализированного подъемника. Понадобятся съемники для выемки шкивов и ремней. Чтобы не повредить трубки, используйте специальные разжимные клещи для трубок. Кроме того, понадобится емкость для слива масла и охлаждающей жидкости.
Как избежать повреждений при снятии двигателя с КамАЗа?
Чтобы избежать повреждений при снятии двигателя с КамАЗа, соблюдайте несколько правил. Во-первых, перед началом работы всегда отключайте аккумулятор, чтобы исключить короткие замыкания. Во-вторых, аккуратно отсоединяйте все трубки, провода и шланги, чтобы не повредить их. Также важно постепенно ослаблять болты крепления двигателя, чтобы избежать их излома. Подъем двигателя лучше всего проводить с помощью специального оборудования, чтобы избежать его падения. Наличие помощника также сделает процесс безопаснее, так как КамАЗ – довольно тяжелая техника, и для ее демонтажа требуется аккуратность и точность.
