Ремень генератора на УАЗ Патриот обеспечивает передачу крутящего момента от коленвала к генератору, водяному насосу и, в зависимости от комплектации, к компрессору кондиционера. При ослаблении натяжения снижается эффективность генерации тока, возможен перегрев двигателя из-за снижения производительности помпы. Характерный признак – писк при запуске и изменение звука при включении нагрузки.
Для корректного натяжения требуется доступ к натяжному узлу. На моторах ЗМЗ-409 используется система с генератором на поворотном кронштейне и натяжным болтом. Натяжение проверяется усилием прогиба ремня между шкивами генератора и коленвала: при нажатии пальцем (усилие около 10 кгс) допустим прогиб 8–10 мм.
Перед натяжением отключите массу аккумулятора, ослабьте болты крепления генератора, поверните корпус с помощью регулировочного болта до достижения нужного натяжения, затем затяните крепёж. После установки обязательно проверьте ремень на перекос и отсутствие трещин. Неправильная затяжка приводит к ускоренному износу подшипников генератора.
Регулярная проверка натяжения каждые 10 000 км помогает избежать непредвиденных поломок и перегрева. Ремень следует менять при появлении признаков износа, независимо от его натяжения. Для моделей с кондиционером может использоваться отдельный ремень и дополнительный ролик, настраиваемый отдельно.
Как определить необходимость подтяжки ремня генератора
Проверьте степень натяжения ремня, нажав на него пальцем в средней части между шкивами генератора и коленчатого вала. Допустимое прогибание – не более 10–15 мм при усилии около 10 кг. Если ремень прогибается сильнее, требуется подтяжка.
Во время работы двигателя обратите внимание на наличие визга при запуске или резком нажатии на педаль газа. Скрип свидетельствует о проскальзывании ремня из-за слабого натяжения.
Осмотрите ремень визуально: если его боковые поверхности блестят или заметны следы резины на шкивах – это признак проскальзывания. Также обратите внимание на износ: трещины, расслоения и вытянутые участки требуют немедленного вмешательства.
Проверьте работу электрооборудования. Тусклый свет фар при включении нескольких потребителей и нестабильная зарядка аккумулятора указывают на ослабление привода генератора.
Если при проверке усилием вращения генератора с ремнем ощущается свободный ход, без значительного сопротивления, это также указывает на ослабление натяжения.
Какие инструменты понадобятся для натяжки ремня на УАЗ Патриот
Для натяжки ремня генератора на УАЗ Патриот необходим комплект ключей: рожковый или накидной ключ на 12 мм – для ослабления натяжного болта генератора, ключ на 13 мм – для регулировочного болта, а также ключ на 17 мм – для крепёжного болта корпуса генератора к кронштейну.
Понадобится вороток с удлинителем или трещотка с головками соответствующего размера для упрощения доступа к крепежу в стеснённых условиях моторного отсека. Желательно использовать головки с шестигранным профилем, чтобы исключить срыв граней.
Для контроля степени натяжения потребуется линейка или штангенциркуль – допустимый прогиб ремня при нажатии усилием 10 кгс составляет 8–10 мм. Без измерительного инструмента велика вероятность перетянуть или, наоборот, недотянуть ремень, что приведёт к его преждевременному износу или проскальзыванию.
Дополнительно пригодится монтажка или монтировка длиной 30–40 см для создания рычага при натяжке, особенно если генератор «закис» и не двигается вручную. Её удобно упереть в кронштейн или блок двигателя, осторожно поддав генератор в сторону увеличения натяжения.
Для ускорения и упрощения работы под капотом удобно использовать налобный фонарь с яркостью от 200 люмен, особенно при слабом освещении. Он освободит руки и обеспечит точную видимость резьбовых соединений.

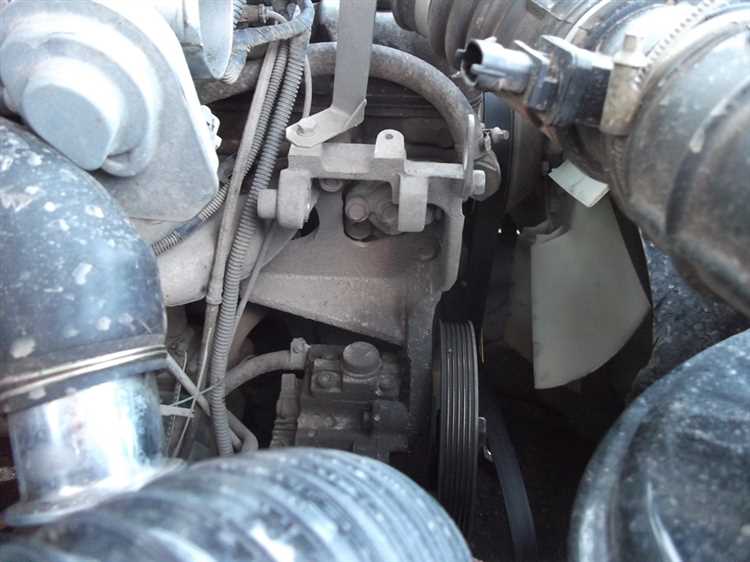

Где расположен натяжной механизм ремня генератора

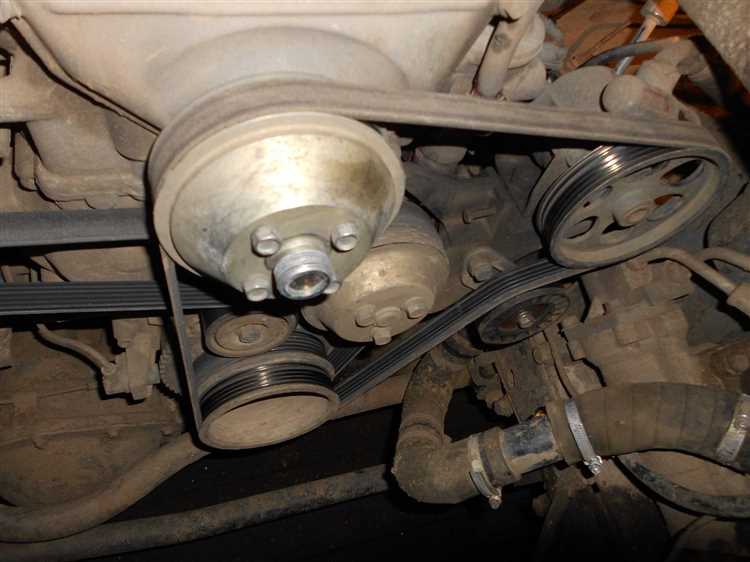

На УАЗ Патриот с бензиновым двигателем ЗМЗ-409 натяжной механизм расположен на правой стороне двигателя, ближе к передней части моторного отсека. Он представляет собой ролик, закреплённый на кронштейне, который позволяет регулировать натяжение за счёт перемещения.

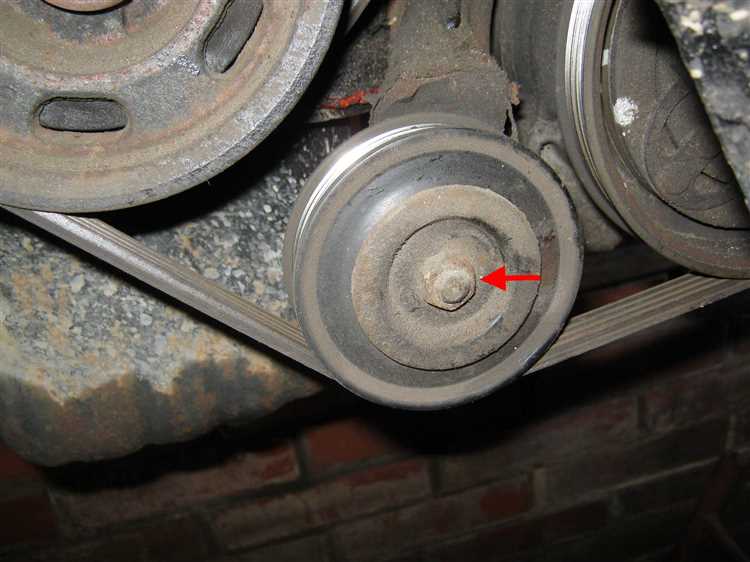

Чтобы получить доступ к натяжителю, необходимо открыть капот и найти генератор, расположенный ниже помпы. Натяжной ролик находится немного ниже и ближе к радиатору, слева от генератора, если смотреть спереди автомобиля. Он крепится к алюминиевому кронштейну, который соединён с двигателем тремя болтами.
Основной регулировочный болт расположен горизонтально и уходит в сторону моторного щита. Он регулирует натяжение ремня, передвигая ролик вперёд или назад. Фиксирующий болт, удерживающий ролик в нужном положении, расположен перпендикулярно к плоскости двигателя и требует предварительного ослабления перед регулировкой.
Для доступа к узлу удобнее использовать торцевой ключ с удлинителем. При наличии защиты двигателя её желательно демонтировать. На дизельных версиях УАЗ Патриот конструкция и расположение ролика отличаются: он расположен ниже генератора и крепится на другом кронштейне.
Как безопасно получить доступ к генератору УАЗ Патриот
Откройте капот и отсоедините минусовую клемму аккумулятора, чтобы исключить вероятность короткого замыкания при работе с проводкой генератора.
Снимите защиту картера, если она установлена. Это обеспечит доступ к нижним креплениям генератора и облегчит манипуляции с ремнём.
Освободите пространство вокруг генератора. Удалите воздушный фильтр и впускной патрубок, если они затрудняют доступ. Для этого открутите хомуты и аккуратно отведите элементы в сторону, не повреждая датчики и провода.
Используйте головку на 10 и 13 мм для снятия кожуха ремня, если он имеется. Оцените состояние креплений генератора и натяжного ролика.
При наличии грязи и масляных отложений очистите область вокруг генератора. Используйте щётку и обезжириватель, чтобы избежать попадания загрязнений в зону установки ремня.
При работе с нижними болтами генератора используйте домкрат и установите переднюю часть автомобиля на надёжные подпорки. Колёса зафиксируйте противооткатными упорами. Не работайте под машиной без страховки в виде опор.

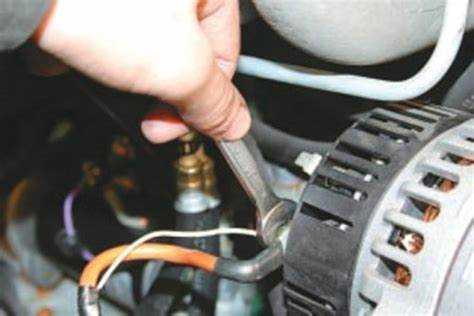

Порядок ослабления креплений генератора перед натяжкой
Перед регулировкой натяжения ремня генератора на УАЗ Патриот необходимо точно ослабить несколько ключевых креплений, чтобы обеспечить свободное перемещение генератора вдоль направляющей.
- Отключить аккумулятор, отсоединив клемму «минус» для исключения короткого замыкания при работе с инструментом рядом с токопроводящими частями.
- Осмотреть генератор с правой стороны двигателя. Найти регулировочную планку и болт крепления к ней – это основной элемент, контролирующий положение генератора. Ключом на 13 ослабить этот болт, не выкручивая полностью.
- Ниже – основной болт крепления генератора к кронштейну блока цилиндров. Ослабить его ключом на 17, чтобы снять напряжение с посадочного места, но оставить генератор на месте.
- Убедиться, что генератор может двигаться по дуге регулировочной планки. Движение должно быть без закусывания и с минимальным усилием. Если наблюдается заедание – проверить наличие коррозии, загрязнений или перекоса в креплениях.
- Если на автомобиле установлен кондиционер, проверить доступ к болтам, так как компоновка может отличаться. При необходимости использовать удлинители и карданные шарниры для инструмента.
Ослабление креплений должно обеспечивать свободное движение генератора без риска его самопроизвольного смещения после натяжки ремня. Недостаточно ослабленные болты приведут к неправильному натяжению и преждевременному износу ремня.

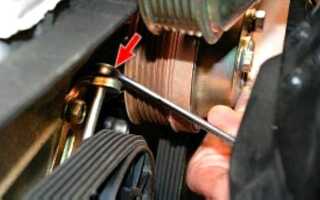

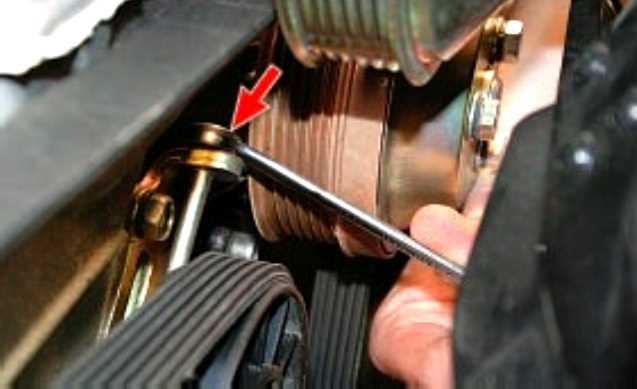

Как регулировать натяжение ремня вручную или с помощью монтажки
Для регулировки натяжения ремня генератора на УАЗ Патриот вручную, прежде всего, необходимо снять защитный кожух и ослабить натяжной болт на кронштейне генератора. После этого можно начать регулировку натяжения.
Ремень должен быть натянут так, чтобы его прогиб при нажатии пальцем в середине между шкивами составил 1-2 см. Для этого можно использовать монтажку, которая поможет с силой поддавить генератор в сторону натяжения. Установив требуемый прогиб, затяните натяжной болт, фиксируя положение генератора.
Для точной настройки натяжения с помощью монтажки зафиксируйте монтажку на одном из шкивов и плавно подтягивайте её, пока ремень не окажется в нужном положении. Важно, чтобы натяжение было равномерным по всей длине ремня, не вызывая его перекоса или излишнего напряжения на шкивах.
После того как ремень натянут, проверяйте его натяжение при вращении генератора. Если ремень не двигается с натяжением более 2 см, значит, натяжение выполнено правильно. В противном случае, потребуется повторить регулировку.
Как проверить степень натяжения ремня после регулировки
После регулировки ремня генератора на УАЗ Патриот важно правильно проверить его натяжение. Недостаточное или избыточное натяжение может привести к быстрому износу ремня или поломке генератора. Чтобы убедиться, что ремень натянут правильно, выполните несколько простых шагов.

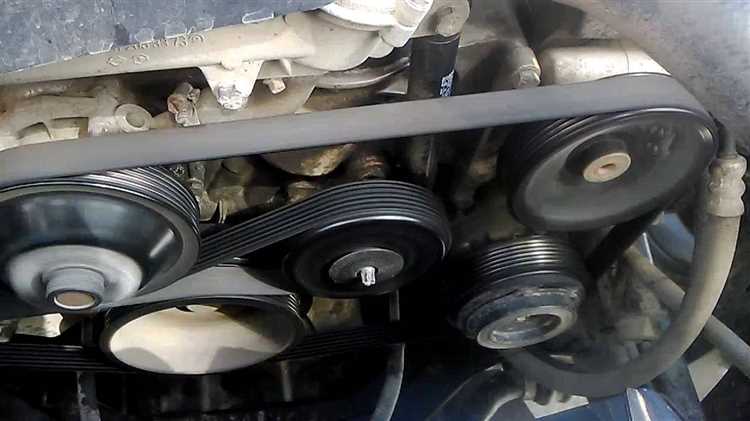

Первым шагом является визуальная проверка положения ремня. Он должен располагаться по центру шкивов генератора и коленчатого вала, не заходя за их края. Некачественное натяжение приведет к смещению ремня, что будет видно невооруженным взглядом.
Следующий шаг – проверка натяжения с помощью давления пальцем. Используйте средний палец и нажмите на ремень в центральной части между двумя шкивами. При правильном натяжении ремень должен прогибаться не более чем на 10-15 мм под нормальным давлением. Если прогиб превышает эту величину, ремень натянут недостаточно. Если прогиб слишком мал или ремень не прогибается, это сигнализирует о чрезмерном натяжении.
Для более точной проверки можно использовать специальный прибор – натяжной тестер, который позволяет измерить силу натяжения ремня в килограммах. Для УАЗ Патриот рекомендуется придерживаться показателей, соответствующих заводским значениям. Обычно это значение находится в пределах 30-50 Н (3-5 кг), но точные данные можно найти в инструкции к автомобилю.
Если ремень натянут правильно, генератор должен работать тихо, без лишних звуков, и не должно быть посторонних шумов от ремня или шкивов. Также обратите внимание на работу электросистемы автомобиля: если генератор работает корректно, аккумулятор будет заряжаться стабильно, а лампочка на панели приборов не должна гореть.
После проверки натяжения ремня рекомендуется несколько дней следить за его состоянием и, при необходимости, снова проверять натяжение, так как ремень может немного растянуться в процессе эксплуатации.
Что делать, если ремень продолжает проскальзывать после натяжки
Если после натяжки ремень генератора на УАЗ Патриот продолжает проскальзывать, проблема может быть связана с несколькими факторами. Вот шаги, которые помогут устранить неисправность.
- Проверьте состояние ремня – изношенный или поврежденный ремень может стать причиной проскальзывания. Осмотрите его на наличие трещин, изношенности или дефектов. Если ремень имеет признаки износа, его нужно заменить.
- Убедитесь в правильности натяжения ремня – неправильное натяжение может привести к проскальзыванию. На УАЗ Патриот натяжение должно быть в пределах рекомендованных значений, обычно около 10-15 мм перемещения ремня при давлении 10-15 кг.
- Проверьте состояние шкива генератора – поврежденные или деформированные шкивы могут нарушить правильную работу ремня. Если на шкиве есть повреждения или значительный износ, его необходимо заменить или восстановить.
- Осмотрите натяжной механизм – если механизм натяжителя поврежден или не работает должным образом, он может не обеспечивать нужное натяжение ремня. Проверьте пружину натяжителя и сам механизм на наличие износа.
- Проверьте состояние подшипников генератора – если подшипники генератора изношены, это может вызвать повышенное сопротивление и проскальзывание ремня. Замените изношенные подшипники.
- Проверьте работу других компонентов, приводящих ремень – повреждения в других элементах, таких как помпа или компрессор кондиционера, также могут привести к неправильной работе ремня. Убедитесь, что все компоненты работают свободно и без заеданий.
Каждый из этих шагов поможет выявить причину, по которой ремень продолжает проскальзывать после натяжки. Регулярная проверка и обслуживание компонентов системы привода гарантируют нормальную работу автомобиля в дальнейшем.
Вопрос-ответ:
Как понять, что ремень генератора на УАЗ Патриот нуждается в натяжке?
Если вы заметили, что генератор не заряжает аккумулятор должным образом, либо слышите посторонний шум или скрипы в районе ремня, это может быть сигналом, что ремень ослаблен. Также если на холостом ходу обороты двигателя нестабильны или на приборной панели загорелась лампочка батареи, скорее всего, ремень нуждается в корректировке натяжения.
Какие инструменты нужны для натяжки ремня генератора на УАЗ Патриот?
Для того чтобы натянуть ремень генератора на УАЗ Патриот, вам понадобятся: гаечные ключи, возможно, отвертка для ослабления натяжного ролика и, в некоторых случаях, головка с трещоткой для удобства работы с крепежами. Важно также иметь устройство для проверки натяжения ремня, чтобы избежать чрезмерного усилия.
Как правильно натянуть ремень генератора на УАЗ Патриот?
Для начала нужно ослабить натяжной ролик с помощью гаечного ключа. Затем, аккуратно установите ремень на генератор и остальные шкивы. После этого, с помощью натяжного ролика или регулировочного винта, постепенно натягивайте ремень, следя за его натяжением. Чтобы избежать перерасхода энергии или излишней нагрузки на подшипники, ремень должен иметь натяжение, при котором его можно провернуть на 90 градусов при легком усилии. Убедитесь, что ремень хорошо сидит на всех шкивах и не перекручен.
Как часто нужно проверять натяжение ремня генератора на УАЗ Патриот?
Проверку натяжения ремня рекомендуется проводить каждые 10-15 тысяч километров пробега или в случае возникновения подозрений на его ослабление (шумы, проблемы с зарядкой аккумулятора). Особенно важно проверять состояние ремня перед долгими поездками или в холодное время года, когда нагрузка на двигатель может возрасти.
Что делать, если ремень генератора на УАЗ Патриот порвался?
Если ремень генератора порвался, его необходимо заменить. Для этого снимите старый ремень, проверьте состояние натяжного ролика и шкивов на наличие повреждений. После этого установите новый ремень, соответствующий марке и модели вашего автомобиля. Перед установкой нового ремня также проверьте, не нуждается ли система в дополнительной настройке или обслуживании.
Как правильно натянуть ремень генератора на УАЗ Патриот?
Для натяжения ремня генератора на УАЗ Патриот необходимо сначала ослабить натяжной ролик. Это можно сделать с помощью ключа, который ослабит его крепление. Затем следует потянуть за сам натяжной ролик или вращать его, чтобы создать необходимое натяжение ремня. После этого фиксируется ролик в нужном положении, и проверяется натяжение ремня. Если ремень слишком слабый, генератор будет работать неэффективно, а если слишком натянут, это может привести к излишнему износу ремня и других элементов системы. Примерное натяжение должно быть таким, чтобы между ремнем и шкивами оставался зазор примерно 1-2 см при нажатии пальцем на ремень в самой длинной его части.
Как часто нужно проверять натяжение ремня генератора на УАЗ Патриот?
Рекомендуется проверять натяжение ремня генератора на УАЗ Патриот примерно раз в 10-15 тысяч километров пробега, а также перед длительными поездками или в случае появления посторонних звуков, которые могут свидетельствовать о плохом натяжении. Если ремень сильно ослаблен, это может привести к его проскальзыванию и снижению эффективности работы генератора, что в свою очередь может повлиять на работу аккумулятора и других электрических систем автомобиля. Если же ремень перетянут, это может привести к преждевременному износу подшипников генератора или натяжного ролика.
