Задняя печка УАЗ Патриот обеспечивает дополнительный обогрев салона, особенно актуальный в условиях сурового климата. Однако доступ к её элементам затруднён из-за конструктивных особенностей кузова. Панель задней печки скрыта за обшивкой багажного отсека, и её демонтаж требует аккуратности и знания последовательности действий.
Перед началом работ важно отключить аккумулятор – блок задней печки подключён к электрической системе и имеет активные элементы. Далее необходимо снять правую обшивку багажника, предварительно открутив крепёжные винты и аккуратно отжав пластиковые клипсы. Не рекомендуется использовать металлические инструменты для поддевания панелей – есть риск повредить декоративное покрытие.
После демонтажа обшивки открывается доступ к пластиковому кожуху печки. Его удерживают саморезы, скрытые под шумоизоляцией. Откручивание производится крестовой отвёрткой, с последующим отсоединением кожуха. Открыв панель, можно провести диагностику состояния патрубков, электромотора и радиатора задней печки, а также очистить систему от пыли и грязи.
Подготовка инструментов для демонтажа задней панели печки
Перед началом демонтажа панели задней печки УАЗ Патриот необходимо подготовить конкретный набор инструментов, обеспечивающих точную и безопасную разборку. Основной инструмент – крестовая отвёртка PH2 длиной не менее 150 мм для удобства доступа к крепежу в глубине панели.
Для снятия пластиковых клипс потребуется съёмник обшивки с тонким металлическим жалом шириной до 10 мм. При отсутствии съёмника можно использовать плоскую отвёртку с обмотанным изолентой жалом, чтобы не повредить обшивку.
Понадобится торцевая головка на 8 мм с трещоткой или Г-образным воротком для откручивания крепёжных болтов воздуховодов и держателей проводки. Удлинитель длиной 100 мм упростит доступ к труднодоступным соединениям.
Фонарик с направленным светом необходим для освещения внутренних полостей, особенно в условиях недостаточной освещённости багажного отделения.
Дополнительно стоит подготовить маркер или малярный скотч для пометки положения проводов и разъёмов, а также мягкую ветошь для протирки пыли в процессе разборки.
Как добраться до панели задней печки без снятия сидений
Для доступа к панели задней печки УАЗ Патриот без демонтажа сидений потребуется соблюдение точной последовательности действий. Работа проводится из багажного отделения и правой части салона.
- Отодвиньте передние сиденья максимально вперёд и наклоните спинки, чтобы обеспечить доступ к правому заднему углу пола.
- Снимите напольное покрытие в зоне правого заднего пассажирского места. Под ним находится пластиковая крышка воздуховода задней печки.
- Открутите винты крепления пластикового кожуха воздуховода. Используйте крестовую отвёртку или торцовый ключ на 8 мм – в зависимости от года выпуска автомобиля крепёж может отличаться.
- Сдвиньте кожух назад и аккуратно вытяните его из-под сиденья. Действовать нужно с усилием, но без рывков, чтобы не повредить пластиковые защёлки.

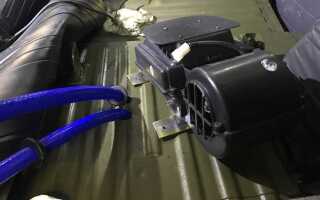

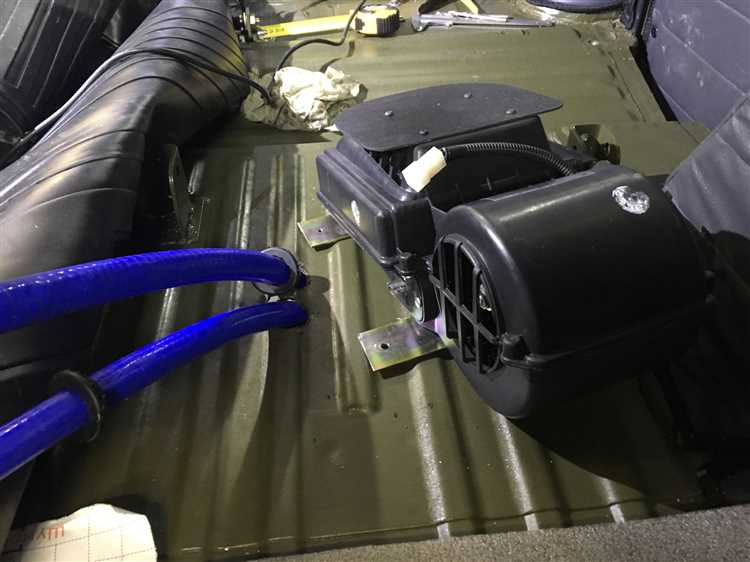

- Доступ к задней печке открыт: перед вами окажется корпус отопителя, патрубки и разъёмы электропитания вентилятора.
При необходимости осмотра внутренних компонентов (мотор, радиатор, заслонки) открутите саморезы крепления панели на корпусе печки. Помните: при отключении разъёмов рекомендуется отключать аккумулятор.
Порядок откручивания крепежных элементов панели
Для доступа к задней печке УАЗ Патриот требуется демонтаж панели, закрывающей узел. Перед началом работы отключить аккумулятор для исключения короткого замыкания при контакте с электропроводкой.
Первым шагом снять пластиковые накладки в нижней части панели. Они зафиксированы саморезами под крестообразную отвертку. Открутить винты, аккуратно поддеть накладки пластиковой лопаткой, избегая деформации защелок.
Далее выкрутить два болта, расположенных по бокам панели ближе к полу. Использовать головку на 10 мм с удлинителем – пространство ограничено. После этого найти центральный крепеж в верхней части, спрятанный под декоративной заглушкой. Аккуратно извлечь заглушку и выкрутить винт.
Если установлена шумоизоляция, она может скрывать дополнительные точки крепления. Проверить по периметру, особенно в районе креплений воздуховодов. В случае наличия винтов – выкрутить, не повреждая материал обивки.
В завершение освободить провода от фиксаторов, не тянуть за разъемы. Панель можно снимать, удерживая её двумя руками, чтобы не повредить пластик и направляющие выступы.
Разъединение электрических разъемов и патрубков
Перед началом работ отключите клемму «минус» с аккумулятора, чтобы исключить риск короткого замыкания. Панель задней печки УАЗ Патриот соединяется с электросистемой через два разъема: один для питания вентилятора, другой – для управления скоростями. Разъемы фиксируются пластиковыми защелками, которые следует аккуратно отжать плоской отверткой. Не допускайте чрезмерного усилия – поврежденный разъем потребует замены всей жгутовой секции.
Для отключения патрубков отопителя подготовьте емкость для слива охлаждающей жидкости объемом не менее 1 литра. Используйте зажимы типа «Герц» или «Карбофлекс», чтобы предотвратить пролив ОЖ при снятии шлангов. Патрубки крепятся на штуцерах пластиковыми хомутами – их разрезают бокорезами и заменяют при сборке новыми червячными хомутами диаметром 20–32 мм. Сами патрубки часто прикипают к штуцерам – используйте вращательные движения и силиконовую смазку, не применяя острых предметов, чтобы не повредить резину.
После снятия патрубков рекомендуется заглушить открытые выходы с помощью резиновых пробок диаметром 18–20 мм, чтобы избежать попадания пыли и воздуха в систему охлаждения. Электрические разъемы защитите заглушками или обмотайте изолентой до повторного подключения.
Извлечение панели задней печки без повреждения облицовки
Для аккуратного демонтажа панели задней печки УАЗ Патриот необходимо соблюдать последовательность действий и использовать подходящий инструмент, чтобы избежать трещин, сколов и деформации облицовки салона.
- Отключите питание: снимите клемму с аккумулятора, чтобы исключить короткое замыкание при работе с электрическими разъёмами.
- Снимите заднее сиденье: доступ к панели облегчается при полном удалении сидений второго ряда. Используйте ключ на 13 для откручивания креплений.
- Открутите декоративные накладки: с помощью пластикового съемника аккуратно подденьте и снимите декоративные элементы, закрывающие винты крепления панели.
- Извлеките саморезы крепления панели: используйте крестовую отвертку. Обратите внимание – винты могут быть скрыты под слоем пыли или под уплотнителями, тщательно осмотрите периметр.
- Освободите фиксирующие защёлки: панель держится не только на винтах, но и на скрытых пластиковых фиксаторах. Используйте съёмник обшивки, двигаясь от края к центру, при этом избегайте резких рывков.
- Отключите разъёмы электропитания и воздуховодов: аккуратно отсоедините проводку и трубки подачи воздуха к задней печке. Фиксаторы разъёмов сжимайте пальцами, не применяя отвертку во избежание повреждений.
- Не используйте металлический инструмент при работе с пластиком – он оставляет вмятины и царапины.
- Работайте при температуре не ниже +15°C – холодный пластик становится хрупким и легко трескается.
- Храните снятую панель горизонтально на мягкой подложке – изгибы приводят к нарушению геометрии и скрипам при повторной установке.
Проверка состояния элементов после снятия панели
После снятия панели задней печки УАЗ Патриот необходимо тщательно осмотреть все компоненты системы. Первым делом следует проверить состояние печного радиатора. Обратите внимание на возможные повреждения или признаки утечек, такие как ржавчина или влага на наружных поверхностях. В случае обнаружения утечек радиатор подлежит замене.
Далее стоит проверить вентиляционные каналы. Убедитесь, что они не заблокированы пылью, грязью или посторонними предметами. Засоренные каналы могут снизить эффективность работы системы обогрева. Используйте сжатый воздух или специальную щетку для очистки труднодоступных мест.
Важным элементом является вентилятор. После снятия панели проверьте его на наличие износа или посторонних шумов при вращении. Если вентилятор не работает плавно или издает необычные звуки, это может свидетельствовать о неисправности подшипников или двигателей, которые нужно заменить.
Также стоит обратить внимание на состояние проводки, особенно на места соединений и заземления. Коррозия или повреждения изоляции могут привести к короткому замыканию или сбоям в работе системы. При необходимости замените поврежденные участки проводки или почистите контакты.
Не забудьте проверить резиновые уплотнители на герметичность. Они обеспечивают правильную циркуляцию воздуха и предотвращают попадание пыли и влаги. Изношенные уплотнители необходимо заменить для поддержания эффективности работы системы обогрева.
После проверки и ремонта всех элементов обязательно выполните тестирование системы, включив её на всех режимах работы, чтобы убедиться в стабильности и нормальной работе всех узлов.
Вопрос-ответ:
Как открыть панель задней печки УАЗ Патриот?
Чтобы открыть панель задней печки на УАЗ Патриот, необходимо снять декоративную накладку на центральной консоли. Это можно сделать аккуратно, поддев ее с помощью пластикового инструмента, чтобы не повредить поверхность. После снятия накладки появится доступ к креплениям и самой панели печки, которые нужно открутить.
Можно ли самостоятельно заменить элементы задней печки на УАЗ Патриот?
Да, большинство элементов задней печки на УАЗ Патриот можно заменить самостоятельно, если у вас есть базовые навыки работы с автомобилем. Основные работы включают снятие панели, замену фильтра или привода заслонок. Важно внимательно следовать инструкциям, чтобы избежать повреждения компонентов.
Какие инструменты нужны для открытия панели задней печки на УАЗ Патриот?
Для снятия панели задней печки потребуется несколько стандартных инструментов: пластиковая лопатка для аккуратного снятия декоративных элементов, крестовая отвертка для откручивания креплений и, возможно, гаечный ключ для снятия соединений трубок или проводов, если это необходимо.
Как часто нужно обслуживать заднюю печку на УАЗ Патриот?
Заднюю печку на УАЗ Патриот рекомендуется проверять раз в год, чтобы убедиться в отсутствии засоров или повреждений. Особенно важно очищать фильтры, а также проверять работоспособность вентилятора и заслонок, чтобы избежать перегрева системы или снижения эффективности отопления.
Может ли плохая работа задней печки повлиять на работу системы отопления в целом?
Да, неисправности задней печки могут оказывать влияние на общую систему отопления. Если задняя печка не работает должным образом, это может привести к перегрузке основной системы отопления и снижению ее эффективности. Важно своевременно устранять проблемы, чтобы не ухудшить климатический комфорт в салоне.
