Сцепление УАЗ Патриот требует точной регулировки не только после замены компонентов, но и в рамках регулярного обслуживания каждые 10–15 тысяч километров. Неправильный ход педали, проскальзывание при трогании или затруднённое переключение передач – признаки, что узел нуждается в корректировке.
Механизм сцепления на УАЗ Патриот, как правило, оснащён гидроприводом с рабочим цилиндром и регулировочной вилкой. Основная задача – установить оптимальный свободный ход педали (в пределах 6–12 мм) и полный ход до упора (до 160 мм). Эти параметры напрямую влияют на ресурс корзины и диска сцепления, а также на удобство управления автомобилем в условиях бездорожья.
Для доступа к регулировке потребуется смотровая яма или подъёмник. Проводить настройку с земли крайне затруднительно из-за ограниченного доступа к вилке сцепления. При наличии навыков, процедура занимает не более 30 минут и включает проверку свободного хода педали, длины штока главного цилиндра и зазора между толкателем и вилкой.
Пренебрежение этими настройками может привести к перегреву сцепления, ускоренному износу ведомого диска и утрате передачи крутящего момента. Учитывая особенности эксплуатации УАЗ Патриот в тяжёлых условиях, регулировку следует выполнять чаще, чем это указано в заводском регламенте.
Как определить необходимость регулировки сцепления на УАЗ Патриот
Увеличенный свободный ход педали сцепления – один из первых признаков. На исправном УАЗ Патриот свободный ход должен составлять около 25–35 мм. Если значение выходит за пределы, требуется регулировка привода.
Затрудненное включение передач, особенно первой и задней, часто указывает на неполное выключение сцепления. Это происходит при недостаточном натяжении троса или неправильной установке зазора между вилкой и штоком.
Дергаться при трогании автомобиль начинает при несогласованной работе корзины и диска, что может быть вызвано неправильной регулировкой или износом узлов. Особенно это заметно на непрогретом автомобиле.
Привод сцепления скрипит или стучит при нажатии педали – возможен люфт в регулировочном механизме или износ резьбы на тяге. Это требует немедленной проверки и подтяжки соответствующих соединений.
Педаль «берет» слишком низко или высоко. При правильно настроенной системе точка схватывания находится в средней трети хода педали. Сдвиг этой зоны вверх или вниз указывает на необходимость корректировки длины штока или троса.
При обнаружении одного или нескольких признаков необходимо выполнить регулировку, иначе возрастает риск выхода из строя корзины, выжимного подшипника и диска сцепления.
Инструменты и материалы, необходимые для регулировки сцепления
Для точной настройки сцепления УАЗ Патриот потребуется набор конкретных инструментов. В первую очередь необходим рожковый ключ на 10 и 13 мм для работы с контргайками и регулировочной тягой. Без него невозможно ослабить или затянуть фиксирующие элементы.
Обязательно наличие штангенциркуля – он позволяет точно измерить ход педали и зазор между толкателем и вилкой сцепления. Альтернативой может служить металлическая линейка с миллиметровой шкалой, но с меньшей точностью.
Крестовая отвертка потребуется для снятия защитных кожухов, если доступ к регулировочным узлам ограничен. Кроме того, пригодится фонарик или налобный светильник, так как регулировка часто проводится в труднодоступных и слабо освещённых местах.
Необходим проникающий аэрозоль (например, WD-40) – гайки и резьбы могут быть загрязнены или закисшими. Обработка этих участков перед началом работы предотвратит срыв резьбы и ускорит процесс.
Рабочие перчатки из плотного материала защитят руки от грязи и возможных порезов. Также желательно использовать прочный домкрат и упоры для вывешивания передней части автомобиля, если требуется доступ к нижней части сцепления.
Все работы следует выполнять на ровной поверхности, с заранее подготовленной ветошью для удаления излишков смазки или загрязнений.
Пошаговая настройка свободного хода педали сцепления
1. Установите автомобиль на ровную площадку, затяните ручной тормоз и заглушите двигатель. Проверьте уровень тормозной жидкости в бачке – он должен быть в пределах нормы.

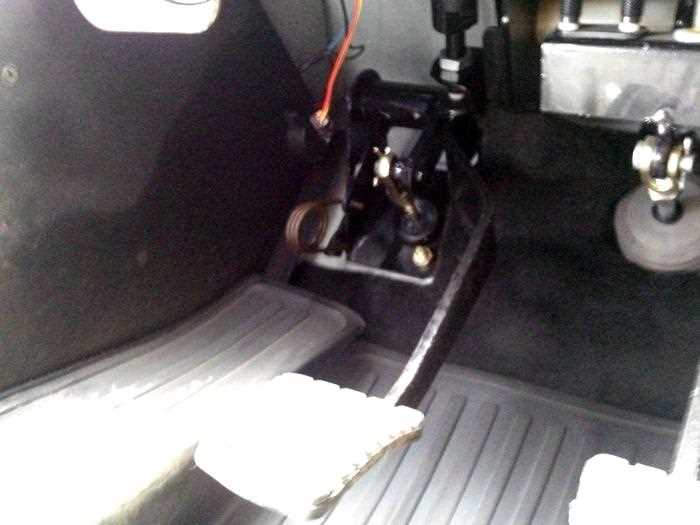

2. Найдите регулировочную гайку на штоке главного цилиндра сцепления, расположенного под капотом в районе педального узла. Обычно она контригайка и основная гайка.
3. Измерьте свободный ход педали сцепления. Нажимайте на педаль рукой до момента ощутимого сопротивления. Нормальное значение – от 6 до 13 мм. Превышение говорит о необходимости регулировки.
4. Ослабьте контргайку на штоке. Поворачивайте основную гайку: закручивая – уменьшаете свободный ход, откручивая – увеличиваете. Делайте небольшие повороты и проверяйте ход педали после каждого изменения.
5. После достижения нужного значения свободного хода затяните контргайку. Повторно измерьте ход педали. Убедитесь, что он соответствует норме.
6. Проверьте работу сцепления на заведённом двигателе. Включите первую передачу, убедитесь в отсутствии пробуксовок или затруднённого включения. При необходимости повторите регулировку.
7. Осмотрите шток и уплотнения на наличие подтеков. Любые следы жидкости требуют ремонта до проведения повторной настройки.
Регулировка привода сцепления с тросовым механизмом
На УАЗ Патриот с тросовым приводом сцепления основное внимание уделяется правильному натяжению троса, обеспечивающему полный ход педали и полное выключение сцепления. Недостаточное натяжение приводит к неполному выключению сцепления, избыточное – к пробуксовке и ускоренному износу диска.
Перед регулировкой необходимо осмотреть трос: он не должен иметь заломов, повреждений оболочки или следов коррозии. Любые дефекты требуют замены.
Алгоритм регулировки:
- Открутите контргайку регулировочной гайки на наконечнике троса, расположенного на вилке сцепления.
- Поворачивайте регулировочную гайку, добиваясь свободного хода педали сцепления в пределах 25–35 мм. Измерение производится линейкой от неподвижного пола до начала сопротивления при нажатии на педаль.
- После достижения нужного значения затяните контргайку, удерживая регулировочную гайку от проворачивания.
Проверьте работу сцепления:
- Запустите двигатель, включите первую передачу, нажмите сцепление и медленно отпускайте педаль.
- Начало движения должно наступать примерно на середине хода педали. Слишком высокий или низкий момент схватывания указывает на необходимость дополнительной регулировки.
После регулировки рекомендуется проконтролировать состояние опор троса и кронштейнов. Разболтанные крепления вызывают паразитные люфты и нестабильную работу сцепления. Фиксация всех элементов должна быть надёжной, без подвижности и деформаций.
Особенности регулировки сцепления с гидравлическим приводом
Гидравлическое сцепление на УАЗ Патриот требует особого подхода при регулировке. Основной принцип работы гидравлической системы – использование жидкости для передачи усилия от рабочего цилиндра к сцеплению. Эта система минимизирует механический износ и требует меньшего обслуживания по сравнению с тросовыми приводами, но тем не менее нуждается в внимании и точности при настройке.
Основные этапы регулировки сцепления с гидравлическим приводом:
- Проверка уровня жидкости в гидробаке: Перед началом регулировки обязательно проверьте уровень тормозной жидкости в расширительном бачке. Недостаток жидкости может привести к недостаточной эффективности работы сцепления.
- Проверка состояния сцепления: Необходимо убедиться, что сцепление работает без заеданий и проскальзывания. При необходимости, убедитесь в корректности работы рабочей и валы переключения.
- Проверка на наличие воздуха в системе: Воздух в гидравлической системе приведет к потере давления и нарушению работы сцепления. Если в системе есть воздух, потребуется ее прокачка с помощью специального оборудования.
- Прокачка гидравлической системы: Для удаления воздуха используйте насос для прокачки сцепления, обеспечивая правильное давление жидкости в системе. Прокачку следует начинать с рабочего цилиндра.
При регулировке необходимо следить за тем, чтобы сцепление включалось и выключалось плавно, без рывков. Неправильная настройка может привести к преждевременному износу диска сцепления или повреждению гидравлической системы.
Если сцепление начинает работать неэффективно, но уровень жидкости в норме, это может указывать на износ уплотнителей или рабочих элементов в цилиндре. В таком случае потребуется диагностика системы и, возможно, замена поврежденных частей.
Проверка результата регулировки и устранение возможных ошибок
После регулировки сцепления УАЗ Патриот необходимо провести проверку работы механизма. Для этого начните с простого теста: заведите двигатель и аккуратно отпустите сцепление. Обратите внимание на следующие моменты:
1. Проверка хода сцепления. При полностью выжатом сцеплении рычаг должен плавно двигаться до конца. Если сцепление не достигает своего предела, вероятно, регулировка была выполнена неправильно, либо кабель сцепления изношен или поврежден. В этом случае проверьте натяжение троса или замените его при необходимости.
2. Проверка на пробуксовку. Включите первую передачу и плавно отпускайте сцепление, увеличивая обороты двигателя. Если сцепление корректно отрегулировано, автомобиль должен тронуться плавно, без рывков и пробуксовки. Если ощущается пробуксовка, это может свидетельствовать о недостаточной натяжке троса сцепления или неисправности в самом сцеплении.
3. Оценка хода педали. Педаль сцепления должна иметь четкий, равномерный ход и не быть слишком жесткой или слишком легкой. Если педаль сцепления слишком тугая, возможно, недостаточно натянута пружина или имеются проблемы с гидравлической системой. Если слишком легкая – натяжение троса может быть чрезмерным или он поврежден.
4. Устранение ошибок. Если после регулировки сцепление не работает должным образом, выполните следующие действия:
a) Проверьте натяжение троса сцепления. Возможно, необходимо немного ослабить или подтянуть его для достижения нужного хода.
b) Оцените состояние деталей сцепления. Износ сцепления или его элементов может привести к неправильной работе после регулировки. Если после настройки сцепление продолжает буксовать или не полностью выключается, это может указывать на износ диска сцепления или маховика.
c) Проверьте уровень жидкости в гидравлической системе. Если сцепление гидравлическое, низкий уровень жидкости может быть причиной недостаточного хода или плохой работы сцепления. Пополните уровень жидкости и повторите тест.
После проверки и устранения возможных ошибок снова протестируйте сцепление в движении. Правильная регулировка обеспечит плавный ход, отсутствие рывков и хорошее сцепление с коробкой передач.
Вопрос-ответ:
Как проверить, нуждается ли сцепление УАЗ Патриот в регулировке?
Для проверки состояния сцепления УАЗ Патриот нужно обратить внимание на несколько признаков. Один из них — трудности с переключением передач, особенно на ходу. Если передачи включаются с усилием или с характерным скрежетом, это может свидетельствовать о проблемах с сцеплением. Также стоит проверить, не «проваливается» ли педаль сцепления или не ощущается ли излишний люфт. Если педаль слишком высоко или низко расположена относительно нормы, вероятно, регулировка требуется.
Какие инструменты понадобятся для регулировки сцепления на УАЗ Патриот?
Для регулировки сцепления на УАЗ Патриот вам понадобятся несколько инструментов. Основной из них — гаечный ключ (обычно на 10 и 13 мм). Также полезен будет съемник для пружин и возможно домкрат, чтобы приподнять переднюю часть автомобиля для доступа к сцеплению. Важно иметь ручной насос для прокачки сцепления, а также отвертки и, возможно, новый трос сцепления, если он будет заменяться.
Как регулируется трос сцепления на УАЗ Патриот?
Регулировка троса сцепления на УАЗ Патриот начинается с того, что нужно ослабить крепление троса на его конце у педали. Затем можно регулировать длину троса, используя регулятор, расположенный на самом тросе. После того как длина будет выставлена, крепление троса затягивается. Правильная регулировка должна обеспечивать комфортный ход педали и точное включение сцепления. Также важно проверить натяжение троса — оно не должно быть слишком сильным или слабым, иначе сцепление может работать некорректно.
Какие симптомы указывают на неправильную регулировку сцепления УАЗ Патриот?
Неправильно отрегулированное сцепление на УАЗ Патриот может проявляться несколькими симптомами. Один из них — трудности с включением или выключением передач. Если сцепление не отключается полностью, передачи могут «втыкаться» с усилием или с характерным звуком. Также, если педаль сцепления находится слишком высоко или слишком низко, это говорит о том, что регулировка не была выполнена правильно. Еще один сигнал — излишняя вибрация или «пульсация» педали сцепления при езде.
Можно ли отрегулировать сцепление на УАЗ Патриот без помощи специалистов?
Да, регулировку сцепления на УАЗ Патриот можно выполнить самостоятельно. Если у вас есть базовые навыки работы с автомобилем и необходимые инструменты, то эта задача вполне выполнима. Важно точно следовать инструкции и быть внимательным при регулировке, чтобы избежать возможных неисправностей. Главное — не забывайте о безопасности, работая с автомобилем, и проверяйте все детали после регулировки, чтобы убедиться в корректной работе сцепления.
