Как перенести объект в начало координат автокад

В AutoCAD перемещение объекта в начало координат может быть полезным при работе с различными чертежами, когда необходимо выровнять объект относительно нулевой точки системы координат. Для этого существует несколько методов, каждый из которых имеет свои особенности и преимущества в зависимости от ситуации. В этой статье рассмотрим основные способы выполнения этой операции.

Первый и самый простой способ – это использование команды MOVE. Чтобы переместить объект в начало координат, необходимо сначала выбрать его, затем указать базовую точку перемещения (это точка, которая будет перемещена в начало координат). В качестве базовой точки можно выбрать любую точку объекта, например, его угол или центр. После этого укажите конечную точку, которая в данном случае будет находиться в начале координат (0,0,0).

Другой вариант – использование команды BASE. Это более специализированный способ, который изменяет базовую точку объекта, задавая ей нулевые координаты. Для этого нужно выбрать объект, применить команду BASE и установить новую базовую точку в 0,0,0. Этот метод особенно полезен, если требуется изменить точку отсчета для дальнейших манипуляций с объектом.

Для точного контроля над процессом рекомендуется использовать сочетание команд MOVE и ALIGN, если объект нужно выровнять не только по координатам, но и по другим параметрам, например, по углу наклона. Команда ALIGN позволяет не только перемещать объекты, но и масштабировать их, а также поворачивать в нужном направлении, что дает возможность точно разместить объект в требуемой позиции относительно начала координат.

Таким образом, перемещение объектов в начало координат – это процесс, который можно выполнить различными способами в зависимости от целей и требований проекта. Главное – правильно выбрать инструмент, который обеспечит нужный результат с максимальной точностью и минимальными усилиями.

Выбор объекта для перемещения

Для успешного перемещения объекта в начало координат важно правильно выбрать объект, который будет перемещаться. В AutoCAD существуют несколько способов выделить нужный элемент, каждый из которых подходит для различных типов объектов.

• Выделение мышью: Это самый быстрый способ выбрать объект. Кликните на объект, чтобы выделить его. Если нужно выбрать несколько объектов, удерживайте клавишу Shift и кликайте на дополнительные элементы.
• Прямой выбор через командную строку: Введите команду SELECT в строке команд и укажите объекты с помощью координат или объектов, которые можно выбрать через фильтры. Это удобно для выбора скрытых элементов, которые не видны на экране.
• Выбор через окно: Если объектов много, используйте окно выбора. Для этого щелкните в пустом пространстве и, удерживая левую кнопку мыши, проведите рамку вокруг объектов. Все элементы, попавшие в эту рамку, будут выбраны.
• Использование слоев: Если объект находится на определенном слое, вы можете скрыть все остальные слои для облегчения выделения. Это полезно, если нужно работать с конкретным типом объектов в сложных чертежах.

После того как объект выбран, перед тем как перемещать его, убедитесь, что он не сгруппирован с другими элементами, если вам нужно переместить только один из них. Для этого используйте команду UNGROUP, чтобы разорвать группу и работать с отдельными элементами.

Также следует помнить, что некоторые объекты, такие как блоки или аннотативные элементы, могут иметь сложную структуру. Для их корректного выбора используйте соответствующие команды для выбора блоков или вставленных объектов.

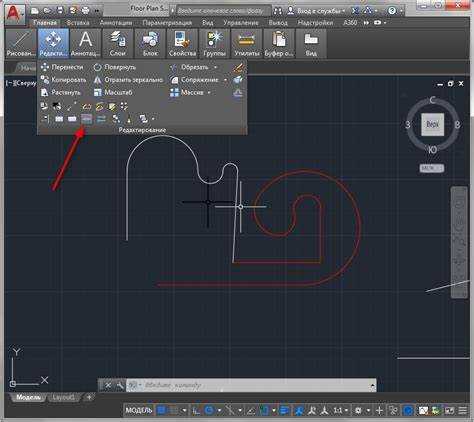

Использование команды MOVE для перемещения объекта

Команда MOVE в AutoCAD позволяет перемещать объекты по рабочей области. Она может быть использована для точного перемещения элементов на заданные расстояния или в конкретные точки координатной системы. Для этого выберите объект, который хотите переместить, активируйте команду и укажите базовую точку и конечное местоположение.

Основной принцип работы MOVE – выбор базовой точки, относительно которой будет происходить перемещение. Эта точка может быть любым элементом объекта, например, углом, центром или любой другой координатной точкой. Чтобы переместить объект в начало координат (0,0), выберите базовую точку на объекте и укажите точку назначения – 0,0 в системе координат.

Для удобства работы с командой используйте оси координат. Если хотите точно переместить объект на определенное расстояние вдоль одной из осей, можно воспользоваться командой MOVE с привязкой к точкам и сетке. Это обеспечит точность перемещения.

Пример: если объект необходимо переместить в точку начала координат, выберите его, активируйте команду MOVE, укажите базовую точку (например, один из углов объекта) и введите 0,0 для конечной точки. Таким образом, объект окажется точно в начале координатной системы.

Если нужно переместить несколько объектов одновременно, удерживайте клавишу Shift и выбирайте все элементы перед активацией команды. Это позволяет сэкономить время и минимизировать количество действий при перемещении группы объектов.

При использовании MOVE важно учитывать возможное влияние на другие элементы чертежа, так как перемещение объекта может повлиять на связанные элементы или ограничения. Для предотвращения нежелательных изменений рекомендуется использовать слои и блоки, которые обеспечивают большую гибкость в управлении элементами.

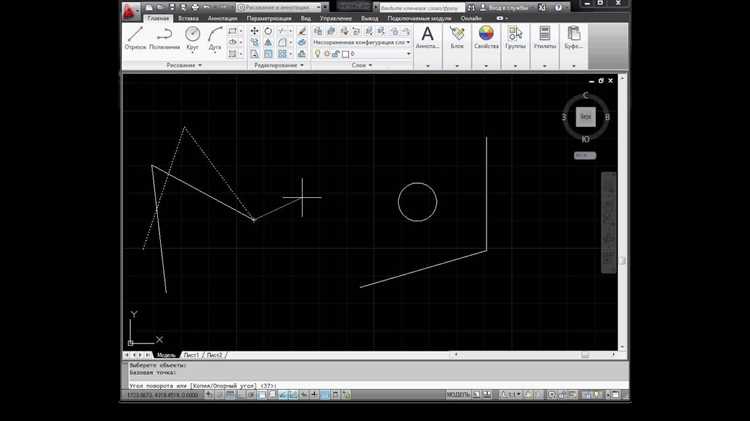

Установка начальной точки перемещения

Процесс установки начальной точки можно выполнить следующим образом:

1. Активируйте команду MOVE. Для этого введите MOVE в командной строке или выберите инструмент перемещения на панели инструментов.
2. Выберите объект или объекты, которые вы хотите переместить. Для этого кликните по объекту или проведите рамку выделения.
3. Когда появится запрос на выбор базовой точки, укажите точку на объекте, которая будет использоваться как начальная точка перемещения. Это может быть любая точка на объекте, но чаще всего выбирают угловые точки или центры объектов.
4. Следующий шаг – указать конечную точку, куда нужно переместить объект. В нашем случае это будет точка, расположенная в начале координат, то есть 0,0.
5. После выбора конечной точки объект переместится в начало координат, и его новая позиция будет относительно указанной точки на объекте.

При установке начальной точки важно учитывать точность указания координат. В случае, если требуется точное позиционирование, используйте команду SNAP для привязки курсора к сетке или точкам объектов.

Если необходимо переместить объект в начало координат, но с учетом его ориентации или положения, используйте команду ALIGN, которая позволяет точно выровнять объект по выбранным точкам и перенести его в нужную позицию с учетом углов и масштаба.

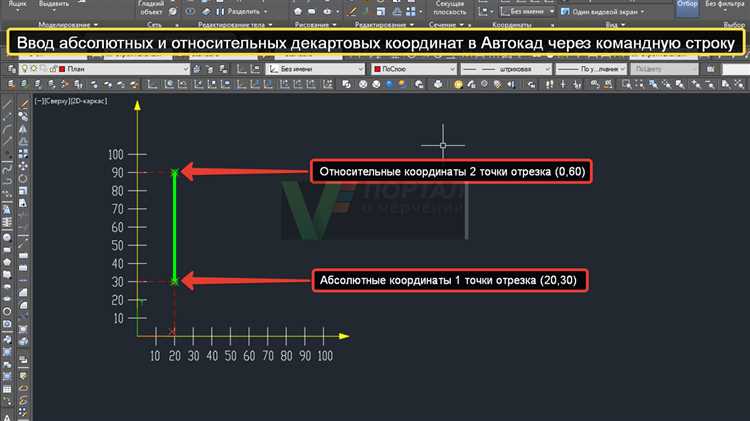

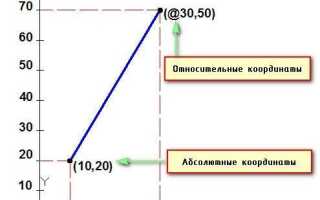

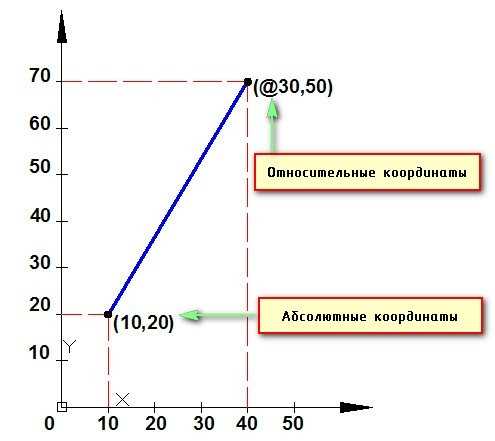

Применение команды «Переместить» с указанием координат

Для точного перемещения объекта в AutoCAD в начало координат, используйте команду «Переместить» с указанием координат. Этот метод позволяет точно задать начальную и конечную точки перемещения, что особенно важно при работе с деталями, требующими высокой точности расположения.

Чтобы переместить объект в начало координат, выполните следующие шаги:

1. Активируйте команду «Переместить» (команда MOVE). Для этого можно ввести команду MOVE в строку ввода или выбрать её из панели инструментов.

2. Выберите объект, который нужно переместить. Для этого используйте левые кнопки мыши для выделения одного или нескольких элементов.

3. После выбора объекта укажите базовую точку для перемещения. В случае перемещения в начало координат это будет точка, которая будет соответствовать координатам (0,0,0). Можно ввести эти значения напрямую в строку команд, используя систему координат: X=0, Y=0, Z=0.

4. Укажите конечную точку. Для перемещения объекта в начало координат, как конечную точку также вводите координаты 0,0,0, либо выбирайте точку на экране, которая соответствует этим координатам.

5. Нажмите Enter для завершения операции. Объект будет перемещён в точку с координатами (0,0,0), что соответствует началу координат в текущем чертеже.

Использование точных координат при применении команды «Переместить» исключает ошибки и гарантирует правильное размещение объектов в проекте. Особенно это важно при проектировании, где необходимо соблюдать строгие размеры и привязки к определённым точкам.

Использование функции «Сдвиг» для точного позиционирования

Функция «Сдвиг» в AutoCAD позволяет перемещать объекты на заданное расстояние в определённом направлении, что идеально подходит для точного позиционирования элементов чертежа. Этот инструмент полезен, когда необходимо переместить объекты относительно других объектов, сохраняя их ориентацию.

Для использования функции «Сдвиг» выполните следующие шаги:

1. Активируйте команду «Сдвиг». В командной строке введите MOVE или выберите инструмент «Сдвиг» на панели инструментов.
2. Выберите объект. Щелкните по элементу или группе элементов, которые хотите переместить.
3. Укажите базовую точку. Базовая точка определяет точку, с которой будет осуществляться сдвиг. Это может быть угол объекта или любой другой точный элемент.
4. Укажите направление и расстояние сдвига. Введите точное расстояние или укажите новое положение, кликая по экрану или вводя координаты в командной строке.

Для более точного управления перемещением можно использовать координаты X, Y и Z, что позволяет сдвигать объекты в трехмерном пространстве с высокой точностью. Важно помнить, что инструмент «Сдвиг» сохраняет пропорции и углы объекта, не изменяя его форму.

Дополнительно, чтобы выполнить сдвиг относительно нескольких объектов одновременно, используйте команду Group для группировки элементов, что обеспечит их синхронное перемещение.

Применение функции «Сдвиг» удобно в случаях, когда необходимо точно позиционировать объект относительно других объектов или элементов чертежа, избегая ручных вычислений и увеличивая эффективность работы в AutoCAD.

Корректировка координат через свойства объекта

Чтобы переместить объект в начало координат, нужно изменить значения полей X, Y, Z, если объект трёхмерный. Для этого установите их равными нулю, что фактически задаст точку отсчёта на координатах (0,0,0). Также можно использовать опцию «Переместить» (Move), но корректировка через свойства позволяет точнее контролировать начальные данные объекта.

Если объект состоит из нескольких элементов, каждое его подмножество также может иметь собственные координаты. В таком случае стоит использовать опцию «Переместить» с базовой точкой (0,0,0), чтобы все элементы перемещались одновременно в одну точку.

Для корректной работы с объектами, имеющими сложную геометрию, проверьте влияние других свойств, таких как масштаб и ориентация, которые могут изменять начальное положение объекта при его перемещении.

Проверка правильности перемещения с использованием сетки и привязок

После перемещения объекта в начало координат важно удостовериться, что операция была выполнена корректно. Для этого можно использовать сетку и привязки, которые позволяют точнее контролировать положение объекта в чертеже.

1. Включите отображение сетки в AutoCAD. Для этого в командной строке введите команду GRID, установите нужный размер ячеек и активируйте отображение. Сетка помогает визуально оценить положение объекта относительно начальной точки.

2. Для точности используйте привязки. Включите функцию привязки с помощью команды OSNAP, которая позволяет привязываться к определенным точкам объекта: углам, серединам, центрам и т.д. Эти привязки обеспечат точность перемещения объекта до самого начала координат.

3. Используйте команду MOVE для перемещения объекта. При активной привязке и отображении сетки процесс перемещения будет точным. Также рекомендуется в настройках привязки активировать «Привязку к сетке» (Grid Snap), чтобы перемещаемый объект точно попадал на нужную клетку сетки.

4. Для более детальной проверки выполните команду LIST для выбранного объекта. Это покажет точные координаты объекта. Если они равны (0,0), значит, перемещение выполнено правильно.

5. При необходимости можно включить вспомогательные оси с помощью команды AXIS, чтобы визуально подтвердить, что объект перемещен в начало координат.

Применяя эти методы, можно легко и точно проверить правильность перемещения объектов в AutoCAD, минимизируя возможные ошибки и неточности в проектировании.

Вопрос-ответ:

Как переместить объект в начало координат в Автокаде?

Для того чтобы переместить объект в начало координат в Автокаде, необходимо использовать команду «Переместить». Выберите объект, который хотите переместить, затем укажите точку опоры, которая будет совпадать с началом координат. После этого выберите точку назначения, которая будет находиться в точке (0,0) на координатной сетке.

Как можно точно переместить объект в начало координат, если не удается выбрать точку вручную?

Если вам нужно точно переместить объект в начало координат, используйте команду «MOVE» с введением координат. В командной строке после выбора объекта введите команду «0,0», и объект будет перемещен в точку начала координат.

Есть ли другой способ перемещения объекта в начало координат без использования команды «MOVE» в Автокаде?

Да, можно использовать команду «ALIGN». Для этого выберите объект, затем укажите первую точку для выравнивания (это будет точка, которую вы хотите переместить в начало координат), а затем укажите точку назначения (координаты 0,0). Этот метод позволяет точно выровнять объект с осью координат.
