Как перенести таблицу из excel в autocad

Для большинства пользователей AutoCAD, работающих с техническими чертежами и проектной документацией, перенос данных из Excel в AutoCAD – важная задача. Технические таблицы, диаграммы и списки, часто создаваемые в Excel, могут быть критически важными для чертежей, но их перенос в AutoCAD может вызвать сложности, если не знать правильных методов и инструментов. В этом руководстве мы подробно рассмотрим, как перенести таблицу из Excel в AutoCAD без потери данных и структуры.

Перенос таблиц не сводится только к копированию и вставке. Важно учесть, что таблицы в Excel могут содержать различные форматы, шрифты и размеры ячеек, которые необходимо правильно отобразить в AutoCAD. Обычные методы вставки могут привести к искажениям или нарушению форматирования. Поэтому для качественного переноса важно воспользоваться возможностями AutoCAD, которые позволяют работать с таблицами, созданными в Excel, с учётом всех особенностей программы.

Для начала процесса переноса следует рассмотреть два основных метода: использование встроенной функции вставки таблиц или конвертация данных в формат, совместимый с AutoCAD. Каждый из этих методов имеет свои особенности, которые определяются типом таблицы и требованиями к её отображению на чертеже. Важно понимать, что для более точной работы с данными нужно будет адаптировать настройки AutoCAD и правильно настроить импортируемую таблицу.

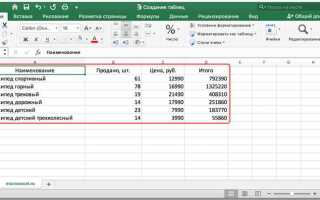

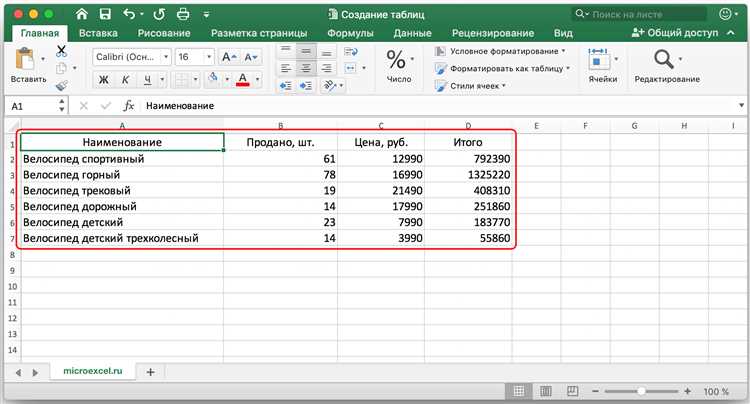

Подготовка данных в Excel перед экспортом в AutoCAD

Перед экспортом таблицы из Excel в AutoCAD важно убедиться, что данные структурированы и подготовлены должным образом для корректного отображения и использования в чертежах. Основные этапы подготовки данных включают настройку формата, проверку точности и упрощение структуры таблицы.

Первым шагом является проверка наличия лишних пустых строк и столбцов в таблице. Они могут затруднить импорт, так как AutoCAD будет воспринимать их как ненужные данные. Рекомендуется удалить все строки и столбцы, которые не содержат информации, а также привести таблицу к компактному виду.

Следующий этап – правильное оформление данных. Важно, чтобы текстовые значения были корректно отформатированы, а числовые данные, если они будут использоваться для создания объектов (например, координат), имели соответствующий формат. Для этого можно использовать функцию «Проверка данных» в Excel, чтобы исключить возможные ошибки ввода.

Если таблица содержит координаты или размеры, важно убедиться, что данные представлены в нужных единицах измерения. Например, в AutoCAD могут использоваться миллиметры или метры, поэтому необходимо привести все данные к одной системе единиц, чтобы избежать несоответствий при импорте.

Для улучшения отображения таблицы в AutoCAD, можно заранее настроить стили ячеек в Excel. Важно использовать однородные шрифты и размеры текста, так как различия в стилях могут привести к неравномерному отображению в AutoCAD. Также стоит обратить внимание на выравнивание данных в ячейках, чтобы информация отображалась правильно после импорта.

При наличии формул в таблице, их следует заменить на итоговые значения. AutoCAD не будет интерпретировать Excel-формулы, что может привести к ошибкам в процессе импорта. Для этого можно использовать функцию «Копировать как значения», чтобы исключить проблемы с динамическими расчетами.

В случае с большими таблицами, где необходимо экспортировать только часть данных, следует использовать фильтры или сортировку для выделения нужной информации. Это поможет уменьшить объем данных, которые будут переданы в AutoCAD, и ускорить процесс импорта.

Наконец, после подготовки данных в Excel, следует сохранить файл в подходящем формате. Чаще всего для экспорта в AutoCAD используется формат CSV, так как он поддерживается большинством версий AutoCAD. Важно убедиться, что в файле отсутствуют лишние символы и пробелы, которые могут нарушить процесс импорта.

Как сохранить таблицу Excel в формате CSV для AutoCAD

Чтобы сохранить таблицу Excel в формате CSV, откройте файл Excel и выполните следующие шаги:

1. Перейдите в меню «Файл» и выберите «Сохранить как». Выберите место для сохранения файла, например, рабочий стол.

2. В поле «Тип файла» выберите опцию «CSV (разделённый запятыми) (*.csv)». Этот формат предназначен для сохранения данных в виде текстового файла, где каждая строка и ячейка разделены запятыми.

3. Нажмите «Сохранить». Excel может предупредить о возможных изменениях в формате файла, так как CSV не поддерживает множество элементов Excel, таких как форматы ячеек или изображения. Подтвердите сохранение.

4. Закройте файл и откройте его с помощью текстового редактора (например, Блокнот), чтобы убедиться, что данные правильно сохранены в формате CSV. Все строки таблицы будут разделены запятыми, и каждый новый ряд будет начинаться с новой строки.

После сохранения таблицы в CSV-формате, её можно импортировать в AutoCAD. Это можно сделать через команду «TABLE» или с использованием команды «DATAEXTRACTION», которая позволяет извлечь данные из CSV и встроить их в чертёж.

Этот способ подходит для простых таблиц без сложных форматов и сложных функций Excel, таких как формулы и графики. Важно помнить, что при использовании CSV форматирование текста, цвета и шрифты теряются, но данные остаются в необходимом виде для дальнейшей работы в AutoCAD.

Импорт таблицы из Excel в AutoCAD через функцию OLE-объекта

Для переноса таблицы из Excel в AutoCAD с помощью OLE-объекта необходимо выполнить несколько шагов, которые обеспечат правильное внедрение данных и их сохранение в чертеже. OLE (Object Linking and Embedding) позволяет интегрировать Excel-файл непосредственно в AutoCAD как объект, обеспечивая возможность редактировать данные прямо в AutoCAD.

Первым шагом будет открытие чертежа в AutoCAD. Затем в командной строке нужно ввести команду OLE или перейти в вкладку «Вставка» на панели инструментов и выбрать опцию «OLE-объект».

После этого откроется окно, где нужно выбрать тип объекта. В данном случае необходимо выбрать «Создать из файла» и указать путь к Excel-документу. Важно, чтобы Excel был установлен на компьютере, так как без него интеграция не будет возможна. Также следует обратить внимание на формат файла Excel, он должен быть совместим с версией AutoCAD.

После выбора Excel-файла появится предварительный просмотр таблицы. Можно настроить параметры отображения объекта, такие как его размер и расположение в чертеже. Также возможно выбирать между различными режимами связи с данным объектом: создать статическую копию данных или установить связь с исходным файлом. Если выбрать вариант связи, изменения, внесенные в Excel, будут автоматически обновляться в AutoCAD при каждом открытии файла.

Вставленный объект будет отображаться в виде иконки или таблицы, в зависимости от настроек. Для редактирования данных Excel непосредственно в AutoCAD достаточно дважды кликнуть по объекту, после чего откроется интерфейс Excel, где можно внести изменения. Эти изменения отразятся в OLE-объекте, а при следующем открытии чертежа данные будут актуализированы.

Стоит помнить, что вставка таблицы через OLE-объект увеличивает размер файла AutoCAD, особенно если таблица содержит большое количество данных. В таких случаях рекомендуется использовать режим связи с исходным файлом, чтобы избежать излишнего увеличения объема чертежа.

Кроме того, важно следить за версионной совместимостью AutoCAD и Excel, так как разные версии этих программ могут по-разному работать с OLE-объектами. В случае с более новыми версиями Excel могут возникать проблемы с корректностью отображения данных в AutoCAD, поэтому рекомендуется использовать проверенные версии программного обеспечения или обновления.

Использование команды DATAEXTRACTION для переноса данных в AutoCAD

Чтобы использовать команду DATAEXTRACTION для переноса данных из Excel в AutoCAD, выполните следующие шаги:

1. Запуск команды. Введите команду DATAEXTRACTION в командной строке или выберите её в меню. Это откроет мастер извлечения данных.
2. Выбор источника данных. На первом этапе мастера укажите источник данных. Выберите вариант Извлечь из файла Excel и укажите путь к файлу.
3. Настройка полей. После выбора источника вам будет предложено выбрать конкретные данные из Excel. Можно настроить, какие именно столбцы или диапазоны данных будут перенесены в AutoCAD.
4. Форматирование данных. На следующем шаге настройте форматирование. Выберите, как будет отображаться таблица в чертеже, какие данные будут включены, и как они будут структурированы.
5. Интеграция с чертежом. После настройки данных выберите место на чертеже, где будет размещена таблица. Автоматически создастся объект, который будет связан с исходными данными в Excel.
6. Обновление данных. После вставки таблицы в AutoCAD можно обновить данные, если они изменятся в исходном файле Excel. Для этого достаточно снова выполнить команду DATAEXTRACTION и обновить ссылку на файл.

Рекомендации:

• Перед использованием команды убедитесь, что данные в Excel организованы в виде таблицы с четкими заголовками для столбцов.
• Если данные в Excel часто меняются, рассмотрите возможность использования динамических ссылок, чтобы таблица в AutoCAD автоматически обновлялась при изменениях.
• При извлечении данных из больших таблиц Excel выбирайте только необходимые диапазоны, чтобы не перегружать чертеж ненужной информацией.
• Для улучшения читаемости и удобства работы можно настроить фильтрацию данных на этапе настройки полей.

Использование команды DATAEXTRACTION существенно ускоряет процесс переноса данных и минимизирует ошибки, связанные с ручным вводом. Это особенно полезно для создания отчетности и выполнения проектных задач, где требуется точность и актуальность данных.

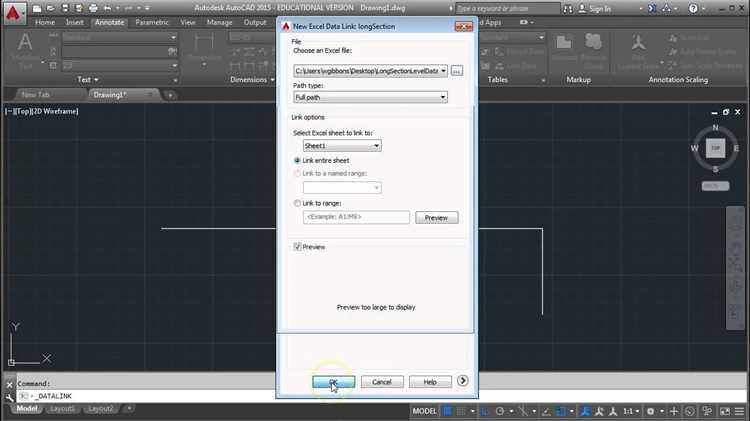

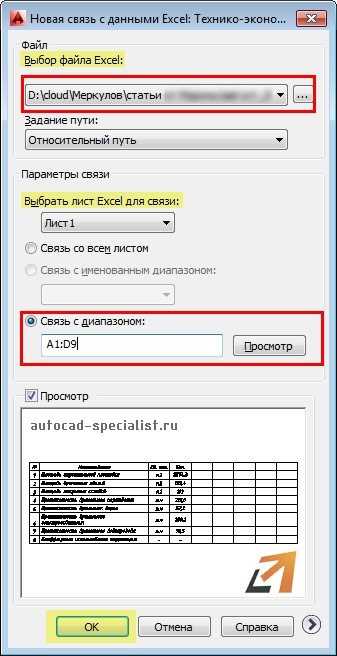

Настройка внешних ссылок для таблиц в AutoCAD

Внешние ссылки позволяют интегрировать данные из Excel в чертеж AutoCAD, сохраняя связь между таблицей и исходным файлом. Это важно для обеспечения актуальности информации и удобства работы с большими проектами, где таблицы часто обновляются.

Для эффективной работы с внешними ссылками в AutoCAD следует учитывать несколько ключевых аспектов настройки:

1. Создание внешней ссылки: Для начала необходимо создать таблицу в Excel и сохранить её в формате, который поддерживает AutoCAD (например, .xls или .xlsx). Затем в AutoCAD используйте команду ATTACH для привязки файла Excel как внешней ссылки.
2. Установка путей к файлам: При добавлении внешней ссылки важно правильно указать путь к файлу. Лучше использовать относительные пути, чтобы избежать проблем при перемещении или передаче файлов. Установить путь можно через диалоговое окно «Xrefs» (через команду REFERENCES).
3. Настройка обновлений данных: После привязки таблицы из Excel важно правильно настроить обновление данных. В AutoCAD таблица будет отображаться в виде объекта, который обновляется только при явном обновлении внешней ссылки. Чтобы автоматизировать этот процесс, можно использовать команду REFEDIT для редактирования внешней ссылки без необходимости открывать сам Excel.
4. Сохранение и обмен ссылками: Если вы хотите передавать чертеж с внешними ссылками коллегам, убедитесь, что файлы Excel находятся в доступном месте и пути к ним не изменяются. Рекомендуется использовать облачные хранилища или сетевые диски для централизованного доступа.
5. Управление зависимостями: В случае работы с несколькими ссылками важно следить за зависимостями между файлами. Для этого в AutoCAD есть функционал, который позволяет отслеживать состояние внешних ссылок и быстро обновлять их через диалоговое окно «External References» (команда ATTACH или REFERENCE).
6. Использование динамических таблиц: Для динамичного отображения данных в AutoCAD можно использовать связь с внешними таблицами через подключение с помощью OLE (Object Linking and Embedding). Этот метод позволяет вставлять не только данные, но и редактировать их непосредственно в AutoCAD без открытия Excel.

Корректно настроенные внешние ссылки обеспечивают актуальность данных, минимизируют ошибочные изменения и ускоряют работу с проектом. Важно регулярно проверять состояние ссылок и при необходимости обновлять пути для предотвращения потери связи с исходными файлами.

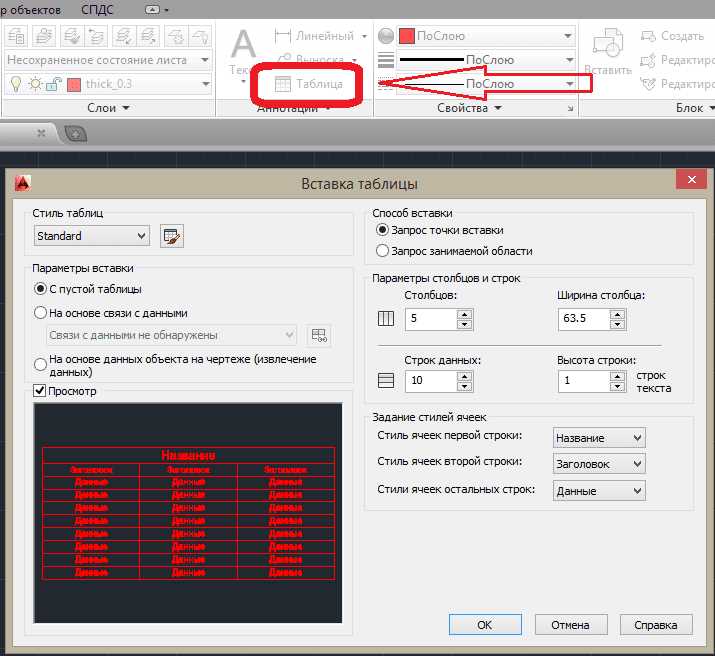

Перенос таблицы через команду TABLE и настройка ее размеров

Для переноса таблицы из Excel в AutoCAD можно использовать команду TABLE. Этот метод позволяет вставить таблицу в чертеж, сохраняя структуру данных. При этом важно правильно настроить размеры таблицы, чтобы она соответствовала масштабам чертежа и выглядела гармонично.

Для начала в AutoCAD выполните команду TABLE через командную строку. После этого откроется диалоговое окно, в котором можно выбрать источник данных. Для импорта таблицы из Excel выберите пункт «From a data link» и укажите файл Excel. Убедитесь, что данные корректно отображаются в предварительном просмотре.

После того как таблица импортирована, важно настроить ее размеры. В AutoCAD можно изменить размер ячеек и шрифта с помощью параметров в свойствах таблицы. Чтобы изменить ширину столбцов, выделите нужные ячейки и используйте команду Properties для точной настройки ширины и высоты. Изменение шрифта производится в панели свойств, где можно задать конкретные значения для высоты текста и интервала между строками.

Если таблица не помещается в рамках чертежа, измените масштаб таблицы с помощью параметра «Scale». При этом обратите внимание, что слишком маленький масштаб может сделать текст нечитаемым, а слишком большой – нарушить гармонию чертежа.

Для точного контроля за размерами таблицы используйте инструмент «Grip», который позволяет изменять размеры таблицы прямо на экране с помощью перетаскивания углов и сторон таблицы.

Настройка размеров таблицы в AutoCAD помогает не только корректно отобразить данные, но и улучшить визуальное восприятие чертежа, делая его более читаемым и удобным для восприятия на любом устройстве.

Корректировка внешнего вида таблицы после импорта в AutoCAD

После импорта таблицы из Excel в AutoCAD, внешний вид может потребовать изменений. Это связано с различиями в форматах и настройках между двумя программами. Чтобы адаптировать таблицу под требования проекта, следует учесть несколько ключевых аспектов.

1. Размеры и пропорции ячеек

AutoCAD может неправильно интерпретировать размеры ячеек, что ведет к искажениям. Для исправления этого откройте свойства таблицы и настройте значения ширины столбцов и высоты строк вручную. Используйте команду PROPERTIES, чтобы указать точные размеры ячеек. Также можно воспользоваться опцией Resize Columns, которая автоматически подгоняет размеры ячеек по содержимому.

2. Шрифты и стили

Таблицы, перенесенные из Excel, могут терять выбранные в исходном файле шрифты и стили. Чтобы привести текст в таблице к нужному виду, выберите ячейки, которые необходимо отредактировать, и измените шрифт через панель Text Style. Если форматирование текста важно для читабельности, используйте стандартные шрифты AutoCAD, такие как Standard или Arial, для более стабильной визуализации.

3. Выравнивание и отступы

После импорта таблицы в AutoCAD важно правильно настроить выравнивание текста в ячейках. Для этого используйте команды Align Text и Justify, чтобы позиционировать текст по центру или по краям ячеек. Если необходимо оставить определенные отступы, настройте их через параметры Cell Padding для каждой ячейки или группы ячеек.

4. Границы и линии

Часто после импорта таблица в AutoCAD выглядит без четких границ, так как Excel использует другую систему для отображения линий. Для добавления или корректировки линий используйте инструмент Table Border, который позволяет выбрать стиль, толщину и цвет линий. Также возможно индивидуальное изменение границ для каждой ячейки через команду Properties для конкретной строки или столбца.

5. Цветовое оформление

Если в таблице есть цвета заливки, они могут не отобразиться корректно после импорта. Для изменения фона ячеек в AutoCAD используйте команду Background Color, которая позволяет выбрать необходимый оттенок для каждой ячейки или группы ячеек. Помните, что слишком яркие или контрастные цвета могут затруднить восприятие таблицы, поэтому выбирайте спокойные тона для фона.

6. Объединение ячеек

В случае, если таблица в Excel содержала объединенные ячейки, они могут быть неправильно интерпретированы. Для их корректной настройки в AutoCAD используйте функцию Merge Cells, чтобы объединить несколько ячеек в одну и настроить её размеры и содержимое. Также убедитесь, что объединенные ячейки отображаются корректно, без сдвигов и разрывов.

Таким образом, для оптимального отображения таблицы в AutoCAD после импорта важно учитывать не только базовые размеры и шрифты, но и более детальные настройки, такие как выравнивание, границы и цветовое оформление. Следуя этим рекомендациям, можно значительно улучшить внешний вид таблицы, сделав её более функциональной и удобной для восприятия в рамках проекта.

Как обновить таблицу в AutoCAD после изменений в Excel

Для обновления таблицы в AutoCAD после внесения изменений в Excel необходимо воспользоваться функцией динамической связи между файлами. Это позволяет избежать повторного ввода данных и поддерживать актуальность информации в чертежах. Следующие шаги помогут обновить таблицу с минимальными усилиями.

1. Настройте динамическую связь между Excel и AutoCAD. При вставке таблицы из Excel в AutoCAD через опцию «Связать» создается связь между исходным файлом Excel и AutoCAD. Эта связь позволяет автоматически обновлять данные при изменении исходного документа. Для этого выберите в Excel таблицу и сохраните файл на своем компьютере, затем при вставке в AutoCAD выберите опцию «Привязать» вместо «Вставить».

2. Обновление данных вручную. Если связь была установлена правильно, то после изменения данных в Excel достаточно перезагрузить чертеж в AutoCAD. Для этого выберите таблицу в AutoCAD, нажмите правой кнопкой мыши и выберите опцию «Обновить связь» или используйте команду RELOAD в командной строке.

3. Использование автоматического обновления. В AutoCAD есть возможность настроить автоматическое обновление таблиц при каждом открытии чертежа. Это можно настроить через параметры связи, установив соответствующие настройки обновления при запуске программы. В случае, если эта опция активирована, изменения в Excel будут автоматически загружаться при каждом открытии чертежа в AutoCAD, без необходимости вручную обновлять таблицу.

4. Проверка и настройка параметров связи. Если таблица не обновляется автоматически, важно проверить параметры связи. Для этого используйте команду External References в AutoCAD, чтобы убедиться, что связь с Excel активна. При необходимости можно изменить параметры обновления, например, на «Автоматически» или «По запросу».

5. Обновление только части данных. В случае, если нужно обновить только определенные ячейки или диапазоны данных в таблице, это можно сделать через команду «Обновить данные» в AutoCAD. Выберите только те ячейки, которые были изменены в Excel, и выполните обновление только этих данных без необходимости перезагружать всю таблицу.

6. Решение проблем с отображением данных. Если таблица не обновляется или отображается некорректно, проверьте, правильно ли указан путь к Excel-файлу и активна ли связь между приложениями. Иногда проблемы могут возникать из-за неправильного формата данных в Excel или несоответствия версий программ.

Вопрос-ответ:

Как перенести таблицу из Excel в AutoCAD?

Для переноса таблицы из Excel в AutoCAD нужно выполнить несколько шагов. Сначала скопируйте данные из Excel, затем в AutoCAD используйте команду «Paste» или «Вставить». Вы можете вставить таблицу как объект или как текстовую информацию, в зависимости от того, что вам нужно. Если нужно, после вставки отредактируйте таблицу в AutoCAD, изменяя размеры или добавляя элементы для соответствия проекту.

Можно ли вставить Excel таблицу в AutoCAD с сохранением форматирования?

Да, можно. Для этого важно использовать правильные команды в AutoCAD, такие как «OLE-объект» (Object Linking and Embedding). Это позволяет вставить таблицу Excel как объект, что сохраняет её форматирование и структуру. После вставки можно будет редактировать таблицу в Excel, и изменения автоматически отразятся в AutoCAD. Однако важно помнить, что такой способ может влиять на размер файла чертежа.

Как изменить размер таблицы после вставки Excel данных в AutoCAD?

После того как таблица из Excel вставлена в AutoCAD, вы можете изменить её размер с помощью команды «Scale» или вручную, выделив таблицу и изменив её размеры. Также можно отредактировать параметры шрифта и столбцов через свойства объекта, чтобы таблица лучше подходила к масштабу вашего чертежа. Если таблица вставлена как OLE-объект, её редактирование будет ограничено, и вам нужно будет изменить размер в Excel перед вставкой в AutoCAD.

Какие возможны ошибки при переносе таблицы из Excel в AutoCAD?

Одной из распространённых ошибок является неправильное отображение данных после вставки, особенно если таблица содержит сложные формулы или нестандартное форматирование. Иногда при копировании данных теряются некоторые элементы, такие как границы ячеек или формат шрифта. Чтобы избежать этих ошибок, стоит заранее проверить формат таблицы в Excel и упростить её перед вставкой. Также может возникнуть проблема с размером файла, если таблица вставляется как OLE-объект, так как этот метод может значительно увеличить размер чертежа.

Как вставить только данные таблицы из Excel в AutoCAD без форматирования?

Чтобы вставить только данные без форматирования, в AutoCAD можно использовать команду «Paste Special» (Специальная вставка). Выберите опцию «Текст» или «Таблица», чтобы вставить только текстовую информацию без внешнего вида таблицы. Также можно просто скопировать данные из Excel и вставить их как обычный текст в AutoCAD, после чего вручную настроить вид таблицы с помощью инструментов AutoCAD, таких как «Table» для создания таблиц в чертежах.
