Стенд в AutoCAD – это рабочее пространство, которое позволяет эффективно работать с проектами, управлять слоями, чертежами и различными элементами документации. Для получения стенда в AutoCAD необходимо настроить соответствующее окружение и инструменты, которые обеспечат нужную функциональность. В этой статье рассмотрим несколько шагов, которые помогут быстро и качественно создать стенд, соответствующий требованиям вашего проекта.
Первым шагом будет создание шаблона, который будет служить основой для будущих чертежей. В AutoCAD существует возможность создавать и сохранять шаблоны, содержащие стандартные настройки для всех новых проектов. При создании нового чертежа важно выбрать шаблон с заранее настроенными параметрами, такими как размеры, единицы измерений и отображение слоев. Это позволит избежать ошибок и ускорит процесс работы.
Для эффективного использования стенда необходимо правильно настроить слои. В AutoCAD можно задать слои для различных типов объектов: контуры, аннотации, текстовые блоки и так далее. Чтобы стенд был удобен для работы, создайте четкую иерархию слоев с понятными именами, которые будут использоваться для разных типов информации. Это важно для упрощения работы с чертежами и улучшения их восприятия.

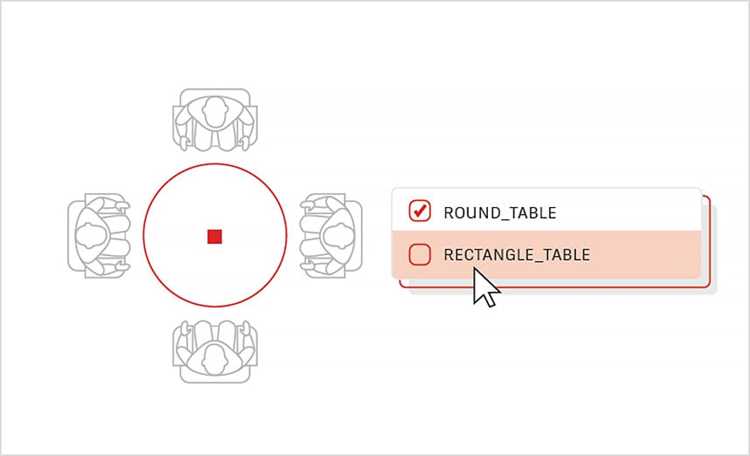

Еще одной важной частью настройки стенда является создание и использование блоков. В AutoCAD блоки – это элементы, которые часто повторяются в проекте. С помощью блоков можно ускорить процесс разработки, поскольку они позволяют избежать многократного рисования одних и тех же объектов. Для создания блока в AutoCAD достаточно выбрать объекты, преобразовать их в блок и сохранить для дальнейшего использования в проекте.
Чтобы стенд был полноценно интегрирован в ваш рабочий процесс, важно настроить правильное отображение аннотаций и текстовых объектов. Использование размеров, текстов и других аннотативных элементов требует внимания к масштабам и отображению. AutoCAD позволяет использовать динамические размеры, которые автоматически подстраиваются под масштаб, что значительно упрощает работу с чертежами разных форматов.
Настройка рабочего пространства для работы с проектами в AutoCAD
Для эффективной работы с проектами в AutoCAD важно правильно настроить рабочее пространство. Это обеспечит удобство, повысит производительность и снизит количество ошибок при проектировании. Рассмотрим основные шаги для настройки рабочего пространства.
1. Организация интерфейса. В первую очередь настройте интерфейс AutoCAD под свои задачи. Используйте команду OPTIONS для открытия окна настроек, где можно выбрать параметры отображения элементов, такие как панели инструментов, ленты и меню. Отключите лишние панели, оставив только те, которые необходимы для текущего проекта.
2. Работа с чертежами и внешними ссылками. При создании крупных проектов важно правильно настроить работу с внешними ссылками (Xrefs). Для этого в меню References настройте автоматическую подгрузку связанных чертежей и документов. Включите опцию «Attach Xrefs in background», чтобы ускорить работу с проектом.
3. Настройка рабочих пространств. AutoCAD позволяет создавать и сохранять различные рабочие пространства (Workspaces) в зависимости от задачи. Вы можете настроить пространство под черчение, аннотирование или моделирование. Это можно сделать через меню Workspaces, где выберите нужный режим, а затем сохраните его для быстрого переключения между различными этапами работы.
4. Индивидуальная настройка команд и макросов. Включение и настройка макросов с помощью редактора CUI позволяет автоматизировать часто выполняемые действия. Это существенно ускоряет процесс проектирования, так как позволяет запускать целые последовательности команд одной кнопкой. Определите наиболее часто используемые функции и назначьте их на горячие клавиши или кнопки панели инструментов.
5. Использование многозадачности и окон. Для эффективной работы с несколькими чертежами одновременно активируйте режим многозадачности через меню Window. Это позволит работать с несколькими проектами или видами в одном окне AutoCAD, что ускоряет процесс и позволяет легко переключаться между задачами.
6. Настройка визуализации. В AutoCAD можно настроить различные методы визуализации для отображения деталей, таких как 2D или 3D виды. Для этого в настройках графики выберите нужную конфигурацию для отображения объектов с максимальной производительностью, соответствующей особенностям вашего проекта. Включите отображение теней, если они важны для визуализации.
7. Оптимизация работы с большими файлами. Для работы с крупными проектами настройте параметры производительности через меню Preferences. Установите настройки так, чтобы AutoCAD минимизировал потребление памяти и процессора, но при этом не терял в функциональности. Это позволит ускорить работу с большими чертежами и избежать зависаний программы.
Как создать новый стенд и выбрать правильные параметры
Для создания нового стенда в AutoCAD необходимо использовать команду «Моделировать» и выбрать формат документа. Первым шагом будет выбор шаблона, который соответствует требованиям проекта. Важно правильно настроить единицы измерения, чтобы стенд соответствовал масштабам и точности. Для этого перейдите в раздел «Настройки», выберите «Единицы» и установите нужные значения, например, миллиметры или метры в зависимости от специфики работы.
После того как единицы измерения настроены, стоит обратить внимание на размер листа. В AutoCAD доступны различные стандарты форматов, такие как A4, A3, A2, A1, и другие. Выбор формата зависит от того, насколько крупным должен быть ваш проект. Для большого проекта, например, строительного чертежа, часто используют формат A0 или нестандартные размеры, если требуется больше места для деталей.
Далее настройте поля листа. Поля на стенде должны быть достаточными для того, чтобы разместить все необходимые элементы, такие как заголовок, масштаб, легенда и другие компоненты, которые будут отображаться. Стандартное поле в AutoCAD составляет 10-20 мм с каждой стороны, но для более сложных проектов может потребоваться увеличить это пространство.
Не забудьте настроить графические параметры, такие как стиль линии, шрифт и цветовые схемы. Для текста используйте шрифт, который будет читабельным на всех размерах экрана и при печати. Лучше всего подходят шрифты типа «Simplex» или «Roman», так как они дают хорошие результаты при печати. Для линий важно выбрать нужные типы (сплошные, штриховые, пунктирные) в зависимости от стандарта вашего проекта.
Наконец, настраивайте масштаб стенда. Для чертежей, отображающих большую площадь, используется масштаб 1:100, 1:200 и выше. Для мелких объектов или деталей стенд может быть выполнен в масштабе 1:1 или 1:50. Выбор масштаба напрямую влияет на отображение данных и читабельность чертежа.
После завершения всех настроек сохраните шаблон для последующего использования. Это позволит ускорить процесс работы над проектами в будущем, исключая необходимость постоянных изменений в параметрах стенда.
Подключение внешних чертежей и блоков на стенде
Для эффективной работы с проектами в AutoCAD часто требуется подключать внешние чертежи и блоки. Это позволяет оптимизировать процесс, избегать излишнего дублирования данных и поддерживать актуальность информации в проекте.
Для подключения внешнего чертежа используйте команду «XREF». Она позволяет привязать другие файлы чертежей к текущему проекту, не вставляя их непосредственно в файл. Чтобы подключить внешний чертеж, введите команду «XREF» в командной строке, выберите «Attach DWG», затем укажите путь к файлу. Внешний чертеж будет отображаться как привязка, и вы сможете работать с ним, не увеличивая размер исходного файла.
Для работы с блоками используйте команду «INSERT». Это позволит вставить блок из другого файла или библиотеки блоков. Чтобы вставить блок, введите «INSERT», выберите «Block», укажите путь к файлу и настройте параметры вставки. Важно, что блоки, вставленные таким способом, остаются связаны с исходным файлом, что облегчает их обновление в проекте.
При работе с внешними ссылками важно учитывать несколько факторов. Во-первых, если вы изменяете внешний чертеж или блок, все связанные файлы также обновятся при следующем открытии. Однако это требует, чтобы все файлы находились в доступных путях и не были перемещены или удалены. Во-вторых, важно следить за версиями подключаемых файлов, чтобы избежать несоответствий при обмене данными с другими участниками проекта.
Кроме того, при подключении внешних чертежей или блоков следует использовать относительные пути. Это позволит избежать проблем при переносе проекта на другие компьютеры или серверы, так как пути будут сохраняться в зависимости от местоположения проекта.
Подключение внешних файлов повышает производительность работы и уменьшает время загрузки проектов. Также это удобно для работы с большим количеством данных, так как каждый внешний файл можно редактировать отдельно, не затрагивая основной проект.
Установка масштаба и ориентации объектов на стенде
Для правильной установки масштаба в AutoCAD необходимо сначала определить размер проектируемого объекта и его требуемую пропорцию на листе. Важно учитывать, что масштаб следует выбирать в зависимости от размера объекта и ограничений пространства на стенде. Для этого в командной строке AutoCAD используйте команду «MSTSC», чтобы установить нужный масштаб, который позволяет проекту соответствовать требованиям печати.
Используйте команды «ALIGN» и «MOVE» для точной коррекции положения объектов на стенде. Это позволит добиться нужного расположения элементов и сохранить визуальную целостность при изменении масштаба. Ориентацию можно дополнительно настроить через параметры вида, которые включают настройку углов и направление, что помогает добиться необходимого эффекта.
При работе с несколькими объектами рекомендуется применять систему слоёв для лучшей организации и гибкости в управлении масштабом и ориентацией. Каждый слой может быть настроен с отдельными параметрами отображения, что особенно важно для сложных проектов с множеством элементов.
Оптимизация отображения слоев и аннотаций на стенде
Для эффективной работы в AutoCAD важно грамотно настроить отображение слоев и аннотаций на стенде. Это обеспечит правильную визуализацию проекта и повысит скорость работы. Вот несколько методов для оптимизации.
- Использование слоев с фильтрами: На стенде полезно выделить слои, которые активно используются, и скрыть менее важные. Для этого создайте фильтры по объектам или свойствам слоев. Это позволяет сократить время рендеринга и улучшить читаемость.
- Группировка слоев: Разделение слоев по категориям (например, электрические сети, сантехнические системы) помогает быстрее находить нужную информацию. В настройках слоев можно настроить их видимость для каждой категории объектов.
- Использование аннотативных объектов: Для аннотаций, таких как размеры и текстовые пометки, используйте аннотативные объекты. Это позволяет автоматизировать их масштабирование и гарантирует правильное отображение независимо от масштаба вида на стенде.
- Стили аннотаций: Создание собственных стилей для текста, размеров и других аннотаций помогает унифицировать внешний вид проекта. Важно настроить размеры шрифта и интервалы, чтобы аннотации не перекрывали важные элементы и оставались читаемыми на разных масштабах.
- Использование слоев для управления видимостью аннотаций: Разместите аннотации на отдельных слоях, что позволит управлять их видимостью независимо от основной геометрии. Это особенно полезно при создании нескольких вариантов отображения для разных уровней детализации.
- Оптимизация настроек визуализации: Включение функции «Shaded View» или «Wireframe» в сочетании с правильной настройкой слоев позволяет увеличить производительность при отображении сложных проектов, не снижая их четкости.
- Удаление лишних элементов: Регулярно проверяйте проект на наличие неиспользуемых слоев или аннотаций. Это избавит от лишних нагрузок на стенд и улучшит общую производительность AutoCAD.
Правильная настройка слоев и аннотаций помогает не только улучшить отображение, но и ускорить процесс проектирования и редактирования, обеспечивая при этом высокое качество визуализации.
Сохранение и экспорт стенда для дальнейшего использования
Для сохранения и последующего использования стенда в AutoCAD, важно правильно организовать экспорт его настроек и объектов. Это позволит вам работать с проектами без необходимости настраивать стенд заново.
Для сохранения стенда в проекте используйте команду «SAVE» или «SAVEAS». Если вы хотите сохранить стенд как отдельный файл, создайте новую папку для проекта, чтобы поддерживать порядок. Формат DWG является стандартом для сохранения стенда и сохранит все настройки, слои, объекты и аннотативные элементы.
Для экспорта стенда с учетом всех элементов и атрибутов используйте команду «EXPORT». При экспорте стенда в другой формат, например, DXF, следует учитывать, что некоторые сложные элементы, такие как блоки и специфические настройки, могут быть утрачены или изменены. В таких случаях лучше оставить стенд в формате DWG, особенно если планируется дальнейшее редактирование в AutoCAD.
Если ваш стенд будет использоваться в нескольких проектах, рекомендуется использовать шаблоны (DWT). Это позволяет сохранить все настройки стенда и использовать их в будущем для других чертежей, избегая лишних настроек при создании новых проектов.
Для совместного использования стенда между различными пользователями или на разных машинах можно использовать облачные сервисы, такие как Autodesk Drive или другие решения для облачного хранения. В этом случае важно убедиться, что все участники используют одинаковую версию AutoCAD для предотвращения проблем с совместимостью.
Важно также помнить об актуализации стендов. Если вы вносите изменения в параметры стенда, рекомендуется пересохранить его, чтобы в будущих проектах использовать уже обновленный вариант с новыми настройками.
Вопрос-ответ:
Что такое стенд в AutoCAD и зачем он нужен для работы с проектами?
Стенд в AutoCAD — это специальная область или настройка, в которой проект можно представить в масштабе для дальнейшей работы. Он позволяет организовать отображение различных чертежей на одном листе или экране, чтобы визуализировать и подготовить проект для печати или дальнейшего редактирования. Использование стенда помогает лучше управлять масштабами и расположением элементов проекта, что особенно важно при создании сложных чертежей.
Как создать стенд в AutoCAD для проекта?
Для создания стенда в AutoCAD необходимо воспользоваться командой «Layout» (Макет). На вкладке «Параметры печати» нужно выбрать размер листа и задать параметры масштаба. Затем можно добавлять различные виды чертежей или элементы, чтобы правильно разместить их на стенде. После этого сохраняем настройки и получаем готовый макет для работы с проектом, который можно использовать для печати или дальнейших изменений.
Какие ошибки могут возникнуть при работе с стендами в AutoCAD и как их избежать?
Одной из самых распространенных ошибок является неправильный выбор масштаба при создании стенда, из-за чего элементы чертежа могут выходить за пределы листа. Чтобы избежать этой ошибки, важно заранее определить нужный масштаб и правильно настроить параметры страницы. Также стоит следить за тем, чтобы все элементы были расположены на стенде так, чтобы они не перекрывали друг друга и не нарушали читаемость проекта.
Можно ли использовать несколько стендов в одном проекте AutoCAD?
Да, в одном проекте можно использовать несколько стендов, каждый из которых будет отображать разные виды или части проекта. Это позволяет более гибко организовать работу с проектами, особенно когда нужно показать разные аспекты чертежа, такие как детали, разрезы или общие виды. Для этого нужно просто создать дополнительные макеты (Layouts) и настроить каждый из них в зависимости от нужд проекта.
