Форсунки двигателя ЗМЗ-409 нередко теряют эффективность уже к пробегу в 50–70 тысяч километров. Это проявляется в нестабильной работе мотора, увеличении расхода топлива и трудностях при запуске. Засорение происходит из-за некачественного топлива и отложений в системе впрыска. Игнорирование проблемы приводит к детонации и перегреву цилиндров.
Самостоятельная промывка форсунок на УАЗ 409 возможна без снятия рейки, с использованием адаптера и специального чистящего раствора. Оптимальный выбор – промывочная жидкость с содержанием ПАВ и кислот, предназначенная для инжекторных систем. Давление подачи жидкости должно соответствовать рабочему давлению топливной системы – около 3,5 бар. При этом насос штатной системы желательно отключить, подключив внешний источник давления.
Наиболее эффективный способ – подача промывки через рампу при отключённой системе зажигания. Длительность процедуры – не более 15 минут, затем необходимо дать двигателю поработать на холостом ходу и провести повторную диагностику. После промывки возможен кратковременный черный дым из выхлопной системы – это нормальное явление, связанное с выгоранием остатков раствора.
Перед началом работы следует убедиться в герметичности всех соединений и наличии доступа к рампе и форсункам. Также важно иметь огнетушитель – работа ведётся с топливной системой под давлением. Промывка без снятия – это эффективный способ восстановления работы форсунок, если нет механических повреждений или критического износа распылителей.
Как определить загрязнение форсунок на УАЗ 409 по симптомам
Форсунки на двигателе ЗМЗ-409 могут засоряться из-за низкого качества топлива, редкой замены фильтров и длительной эксплуатации без обслуживания. Это приводит к нарушению распыла топлива и сбоям в работе системы впрыска. Ниже перечислены конкретные признаки, указывающие на загрязнение форсунок:
- Провалы при разгоне: при нажатии на педаль газа наблюдаются паузы в наборе оборотов, особенно на низких и средних оборотах. Это вызвано неравномерной подачей топлива в цилиндры.
- Неустойчивая работа на холостом ходу: двигатель «плавает» в пределах 700–1000 об/мин, могут быть случайные остановки мотора при прогреве или на светофоре.
- Повышенный расход топлива: бортовой компьютер фиксирует увеличение расхода на 1–2 литра по сравнению с обычным, особенно в городском режиме.
- Появление вибраций: чувствуется неравномерность работы двигателя, особенно при прогретом моторе. Возможны кратковременные «троения» при запуске.
- Запах несгоревшего топлива: из выхлопной трубы чувствуется резкий запах бензина, особенно при запуске на холодную. Это признак частичного сгорания топлива из-за плохого распыла.
- Ошибки по системе впрыска: на панели загорается Check Engine, диагностический сканер может показать коды P0300–P0304 (пропуски воспламенения) или P0171–P0172 (обеднённая или обогащённая смесь).
При появлении указанных симптомов рекомендуется провести диагностику давления в рампе, проверить сопротивление обмоток форсунок (норма – около 13 Ом) и выполнить тест с помощью эндоскопа или на стенде. Затягивать с обслуживанием не стоит – загрязнённые форсунки ускоряют износ поршневой группы и катализатора.
Какие инструменты и расходники нужны для промывки форсунок УАЗ 409
Для качественной промывки форсунок двигателя УАЗ 409 потребуется минимальный, но точный набор инструментов и расходных материалов. Обязателен комплект накидных ключей и головок – особенно ключ на 10 и 13 мм для демонтажа рампы и креплений. Понадобится отвертка с плоским и крестовым шлицем, а также пинцет или тонкий захват для снятия фиксирующих скоб разъёмов форсунок.
Необходим мультиметр для проверки сопротивления обмотки форсунок перед промывкой – значение должно быть в пределах 12–16 Ом. Для подачи импульсов к форсункам желательно использовать импульсный тестер, либо самостоятельно собрать простейшее устройство на базе батарейки и кнопки с сопротивлением 1 кОм для исключения перегрева.
Основной расходник – промывочная жидкость. Лучше использовать профессиональные составы, такие как Liqui Moly JetClean или аналогичные. Также подойдёт карбклинер, но с осторожностью – агрессивные составы могут повредить уплотнители.
Для создания давления нужен ручной насос с подходящим переходником к топливной рампе. Допускается использование пластиковой бутылки с герметичной крышкой и подводом воздуха от автомобильного компрессора с регулировкой давления до 3 бар.
Дополнительно потребуется прозрачная трубка диаметром 6–8 мм, хомуты, уплотнительные кольца форсунок (новые – обязательно при повторной установке), резиновые перчатки и защитные очки. Чистая тряпка и ёмкость для слива жидкости завершат комплект.
Подготовка двигателя и системы питания перед началом промывки
Перед промывкой форсунок на УАЗ 409 необходимо обеспечить доступ к топливной рампе и отключить подачу топлива от бензобака. Снимите реле бензонасоса или отсоедините разъём питания насоса, чтобы исключить работу штатной системы питания во время процедуры.
Двигатель должен быть полностью охлаждён до температуры окружающей среды. Высокая температура может исказить результаты промывки и затруднить доступ к элементам топливной системы.
Сбросьте давление в рампе – для этого кратковременно открутите золотник на штуцере рампы, предварительно подложив тряпку. Это необходимо, чтобы избежать выброса топлива при отсоединении шлангов.
Снимите пластиковую крышку двигателя, открутите крепления топливной рампы, отсоедините топливные трубки. Перед демонтажем форсунок продуйте область сжатым воздухом, чтобы избежать попадания загрязнений в посадочные места.
Осмотрите уплотнительные кольца форсунок. При наличии трещин или деформаций подготовьте новые уплотнения. Изношенные кольца могут привести к утечкам воздуха и некорректной работе двигателя после установки.
Если используется внешний комплект для промывки, убедитесь в герметичности соединений и совместимости с топливной рампой УАЗ 409. Подключение должно исключать попадание промывочной жидкости в обратную магистраль – при необходимости используйте зажимы или заглушки на обратке.
Снятие форсунок с двигателя УАЗ 409 без повреждений
Перед демонтажем форсунок отключите минусовую клемму аккумулятора. Работы проводите на остывшем двигателе. Не допускайте попадания грязи в рампу и посадочные гнезда форсунок.
- Снимите декоративную пластиковую крышку, если она установлена.
- Открутите крепёжную планку топливной рампы. Используйте головку на 10 мм с удлинителем. Старайтесь не повредить резьбу в головке блока цилиндров.
- Аккуратно отсоедините фишки электропитания с каждой форсунки. Для этого нажмите фиксатор и потяните разъём назад. Не применяйте усилие – фиксаторы хрупкие.
- Ослабьте крепление топливной магистрали. На большинстве УАЗов она соединена с рампой при помощи гайки под ключ на 17 мм. Держите рампу, чтобы не перегрузить соединение.
- Медленно вытяните рампу вверх, одновременно покачивая. Форсунки будут выходить вместе с ней. Если одна из них остаётся в головке блока – извлеките её осторожно с помощью пластиковой монтажки или деревянной лопатки.
- Не допускайте перекосов рампы – это может повредить посадочные места форсунок.
- После снятия осмотрите уплотнительные кольца. При малейших трещинах или потёртостях замените их сразу.
- Очистите посадочные гнезда и проверьте отсутствие следов масла и грязи.
Снятые форсунки храните вертикально, чтобы остатки топлива не вытекали на контакты. Не допускайте их высыхания и попадания посторонних предметов в сопла.
Промывка форсунок с использованием стенда или самодельной установки
Стендовая промывка форсунок обеспечивает точную подачу чистящего состава под давлением, имитирующим рабочие условия двигателя УАЗ 409. Для подключения форсунок используют рампу, подсоединённую к емкости с промывочной жидкостью. Давление в системе регулируется вручную или компрессором, поддерживая 3–3,5 бара.
Оптимальный режим – 10–15 минут работы каждой форсунки в импульсном режиме. Питание подаётся через блок управления или таймер с частотой 10–15 Гц. После цикла форсунки продуваются воздухом, чтобы удалить остатки жидкости.
Самодельная установка включает рампу с топливными разъёмами, пластиковую бутылку или металлический резервуар для жидкости, компрессор и блок управления подачей импульсов. Электропитание – от аккумулятора через реле или прерыватель. Важно использовать безопасную жидкость – например, Liqui Moly JetClean или аналогичный состав, совместимый с бензиновыми системами.
Перед промывкой форсунки извлекаются с двигателя, визуально осматриваются на предмет повреждений и углеродистых отложений. Жиклёры не разбираются. После установки на стенд проводится контроль распыла – факел должен быть равномерным, без капель и струй. Если наблюдаются отклонения, форсунку дополнительно промывают или заменяют.
Важно: давление подачи и частота импульсов должны соответствовать характеристикам бензонасоса и ЭБУ двигателя. Превышение параметров может повредить форсунку. После промывки проверяется сопротивление катушек – для УАЗ 409 норма 12–16 Ом.

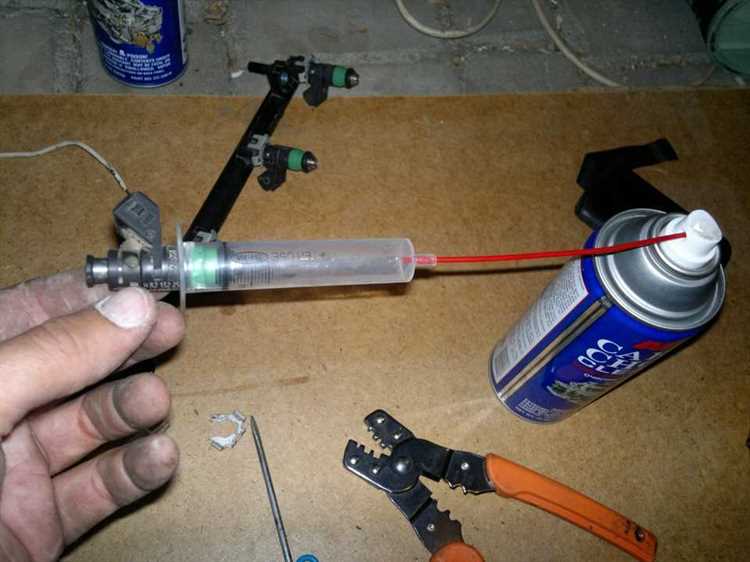

Применение промывочной жидкости без снятия форсунок
Для этой процедуры используется специальная промывочная жидкость, которая способна растворить нагары, смолы и другие отложения, образующиеся в форсунках и топливной системе. Важно, чтобы жидкость была совместима с компонентами двигателя, не повреждала уплотнители и не снижала характеристики топлива.
Основной этап – это создание замкнутой системы подачи промывочной жидкости. Для этого потребуется подключить жидкость к топливной магистрали с помощью переходников или специальных устройств, которые устанавливаются между топливным насосом и форсунками.
Промывочная жидкость подается под давлением, что позволяет равномерно охватывать все элементы форсунок и топливной системы. Важно следить за количеством жидкости и временем работы, так как избыточное количество жидкости или длительное воздействие может повлиять на параметры работы двигателя.
Рекомендуется прогонять двигатель на холостом ходу в течение 10-15 минут после начала подачи жидкости. В этот период происходит очистка форсунок и топливных каналов. После окончания процесса важно тщательно промыть систему от остатков жидкости, чтобы избежать ее попадания в рабочую камеру.
После завершения процедуры стоит провести диагностику работы двигателя. Промывка без снятия форсунок позволяет значительно улучшить подачу топлива, снизить расход и повысить общую эффективность работы мотора, особенно в условиях городского цикла эксплуатации.
Проверка распыла и герметичности форсунок после промывки
После того как форсунки двигателя УАЗ 409 прошли промывку, важно убедиться в их исправности. Процесс проверки распыла и герметичности требует аккуратности и внимания к деталям.
Для проверки распыла установите форсунку на стенд или используйте специальный адаптер для подключения к топливной системе автомобиля. Подайте давление, соответствующее рабочим условиям двигателя (обычно это 3–4 атмосферы). Наблюдайте за образованием струи топлива. Она должна быть тонкой и равномерной, без крупной капли или сильных отклонений в распределении жидкости.
Если струя имеет крупные капли или нерегулярные выбросы, это указывает на загрязнение форсунки или повреждение иглы, что может привести к неправильному сгоранию топлива и снижению эффективности работы двигателя.
Проверку герметичности можно выполнить, подавая топливо под давлением и проверяя форсунку на наличие утечек. Протечка свидетельствует о повреждении уплотнительных элементов или неисправности корпуса форсунки. Для проверки герметичности можно использовать простое сжатое воздухом тестирование, прикрывая форсунку и наблюдая за возможным выходом жидкости.
Важно также проверять форсунки на наличие механических повреждений и загрязнений. Даже после промывки могут остаться мелкие частички, которые влияют на качество распыла. Очищайте форсунки с особой тщательностью, чтобы избежать повторного загрязнения.
Регулярная проверка распыла и герметичности форсунок помогает не только поддерживать работу двигателя в норме, но и предотвращает дальнейшее повреждение системы впрыска.
Установка форсунок на место и запуск двигателя после обслуживания
После того как форсунки на двигателе УАЗ 409 были тщательно очищены, необходимо правильно установить их обратно. Убедитесь, что форсунки абсолютно сухие и не имеют повреждений на уплотнительных кольцах. Перед установкой на место рекомендуется нанести на уплотнительные элементы немного масла, чтобы предотвратить их повреждение при установке.
Шаг 1: Поместите форсунки в монтажные отверстия топливной рампы, аккуратно соединяя форсунки с её корпусом. Убедитесь, что форсунки сидят плотно, и не допускайте перекосов. Рампа должна быть установлена без усилий, чтобы избежать повреждения форсунок.
Шаг 2: Закрепите топливную рампу с форсунками на её штатные крепления. Обратите внимание на порядок затяжки болтов крепления, чтобы исключить перекос или ненадежную фиксацию.
Шаг 3: Подключите электрические разъемы к форсункам. Проверьте, чтобы контакты не были повреждены и надежно закреплены. Неправильное подключение может привести к неправильной работе системы впрыска или её отказу.
Шаг 4: Подключите топливные шланги. Убедитесь, что соединения герметичны и не имеют следов протечек. Для проверки герметичности можно аккуратно включить зажигание и проверить систему на утечку топлива.
Шаг 5: Перед запуском двигателя прокачайте топливо с помощью ключа зажигания несколько раз, чтобы убедиться в отсутствии воздушных пробок в системе.
Запуск двигателя: Завести двигатель и внимательно следить за его работой. В первые секунды работы двигателя могут быть слышны посторонние звуки, но они должны исчезнуть, как только система стабилизируется. Обратите внимание на равномерность работы двигателя и отсутствие «перехлопываний» или посторонних шумов. Если возникли проблемы с запуском или двигатель работает неустойчиво, проверьте правильность установки форсунок и отсутствие утечек топлива.
После запуска двигателя выполните тест на утечку топлива и электрические соединения. Пройдитесь по всем соединениям с использованием осмотра и проверяйте их на герметичность.
Вопрос-ответ:
Как часто нужно промывать форсунки на УАЗ 409?
Частота промывки форсунок зависит от состояния автомобиля и качества топлива, но в среднем рекомендуется проводить процедуру каждые 30-40 тысяч километров пробега. Если замечены проблемы с двигателем, такие как плохой запуск или нестабильная работа на холостых оборотах, это может быть признаком загрязненных форсунок, и тогда промывку стоит сделать раньше.
Какие признаки говорят о том, что форсунки требуют промывки?
Основными признаками засорения форсунок являются: ухудшение динамики двигателя, трудности с запуском, нестабильные холостые обороты, повышенный расход топлива или «провалы» при ускорении. Если заметили эти симптомы, стоит проверить состояние форсунок и, возможно, промыть их.
Можно ли промыть форсунки УАЗ 409 без снятия с двигателя?
Да, форсунки можно промывать, не снимая их с двигателя. Для этого используются специальные жидкости и устройства, такие как промывочные станции, которые подключаются к топливной системе. Это позволяет очистить форсунки, не разбирая двигатель, и экономить время.
Как правильно провести промывку форсунок на УАЗ 409 своими руками?
Для промывки форсунок своими руками можно использовать промывочную жидкость и специальный набор для очистки топливной системы. Прежде всего, необходимо отсоединить топливный насос и подключить шланг к форсункам, через которые будет подаваться очищающее средство. После этого нужно включить двигатель, дать ему поработать на холостых оборотах, пока жидкость не очистит форсунки. Важно следить за температурой двигателя и уровнем жидкости, чтобы избежать повреждений.
Можно ли использовать обычные жидкие очистители для форсунок или нужны специализированные средства?
Для промывки форсунок лучше использовать специализированные жидкости, предназначенные для очистки топливной системы. Они обладают более высокой эффективностью и безопасны для двигателя. Обычные средства для чистки, такие как жидкости для мытья окон или бытовые чистящие средства, могут повредить топливную систему или форсунки, поэтому их использовать не рекомендуется.
