Указатель уровня топлива в автомобилях УАЗ представляет собой электрическую систему, состоящую из датчика в топливном баке и стрелочного индикатора на приборной панели. Основу работы системы составляет изменение электрического сопротивления в зависимости от положения поплавка внутри бака.
Датчик уровня топлива, установленный в баке, оснащён реостатом и механическим поплавком, который перемещается по направляющей в зависимости от уровня бензина. Диапазон сопротивлений реостата обычно составляет от 10 до 180 Ом, что соответствует полному и пустому баку соответственно. Изменение сопротивления влияет на отклонение стрелки индикатора.
Электрическая цепь замкнута через массу кузова, поэтому чистота и надёжность соединений между датчиком, приборной панелью и кузовом критически важны. При высоком сопротивлении контактов возможны ложные показания уровня топлива, вплоть до полного отказа индикатора.
Для корректной работы системы необходима исправность стабилизатора напряжения, особенно в более поздних моделях УАЗ, где используется импульсный стабилизатор на 5 В. Без стабилизации возможны колебания стрелки при изменении оборотов двигателя.
Проверка работоспособности указателя производится с помощью контрольного сопротивления или подключением переменного резистора вместо датчика. Типичные значения: 10 Ом – полный бак, 90 Ом – половина, 180 Ом – пустой. Если стрелка не реагирует на изменение сопротивления, следует диагностировать сам указатель или обрыв проводки.

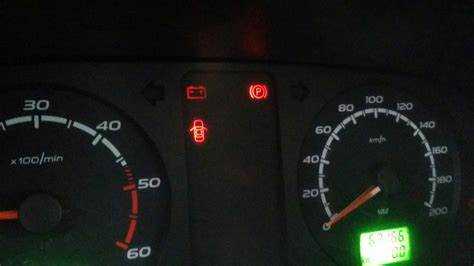

Как устроен поплавковый механизм в баке УАЗ
Поплавковый механизм УАЗ представляет собой устройство, установленное внутри топливного бака и предназначенное для преобразования уровня топлива в электрический сигнал. Основу конструкции составляет герметичный поплавок, выполненный из бензостойкого материала, закреплённый на металлическом рычаге.
Рычаг соединён с осью, вращающейся при изменении положения поплавка. На оси закреплена контактная пластина, скользящая по резистивной дорожке. Сопротивление изменяется по мере перемещения поплавка, и это значение передаётся на указатель уровня топлива на панели приборов.
Резистивный элемент выполнен в виде дугообразной пластины с нанесённым слоем графитового состава. Диапазон сопротивления типично варьируется от 5 до 180 Ом. При полном баке поплавок находится в верхнем положении, минимизируя сопротивление. По мере расхода топлива поплавок опускается, увеличивая сопротивление цепи.
Контактная группа оснащена двумя клеммами: одна подключается к массе, вторая – к сигнальному проводу, ведущему к указателю. Надёжность сигнала зависит от чистоты контактов и герметичности корпуса. Окисление или износ резистивной дорожки вызывает нестабильную индикацию уровня топлива.
Для корректной работы рекомендуется периодически проверять целостность рычага, отсутствие заклинивания поплавка, а также уровень сопротивления мультиметром. Диапазон сопротивления должен соответствовать заводским параметрам. Нарушения в механике или контактах требуют замены всего узла.

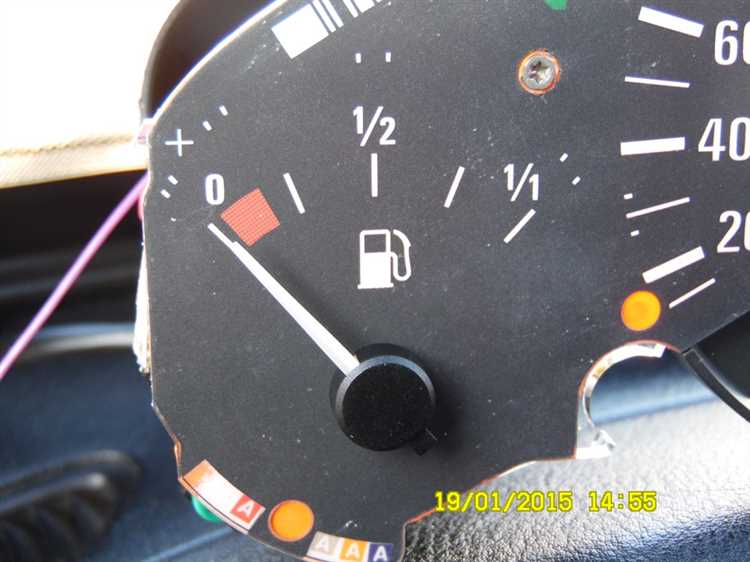

Каким образом перемещение поплавка влияет на показания прибора
Поплавок в баке УАЗ закреплён на рычаге, соединённом с токопроводящей обмоткой переменного сопротивления (реостата). При изменении уровня топлива поплавок поднимается или опускается, заставляя рычаг поворачиваться вокруг оси. Это движение изменяет положение скользящего контакта на витках реостата, напрямую влияя на сопротивление цепи.
Изменение сопротивления передаётся на указатель уровня топлива на приборной панели. В конструкции УАЗ чаще используется магнитоэлектрический тип указателя, где сила отклонения стрелки пропорциональна току, протекающему через катушки. Чем выше уровень топлива – тем ниже сопротивление и выше ток. Соответственно, стрелка указывает на «полный бак». При снижении уровня топлива поплавок опускается, сопротивление возрастает, ток падает, и стрелка отклоняется к «пусто».
На точность показаний влияют:
- Износ контактной группы реостата
- Деформация рычага поплавка
- Неправильное расположение датчика в баке (наклон, смещение)
- Окисление соединений и разъёмов в цепи указателя
Рекомендуется регулярно проверять сопротивление датчика мультиметром: для исправного устройства оно должно изменяться плавно в диапазоне от 3 до 190 Ом по мере перемещения поплавка от нижнего до верхнего положения. Любые скачки или разрывы указывают на неисправность.

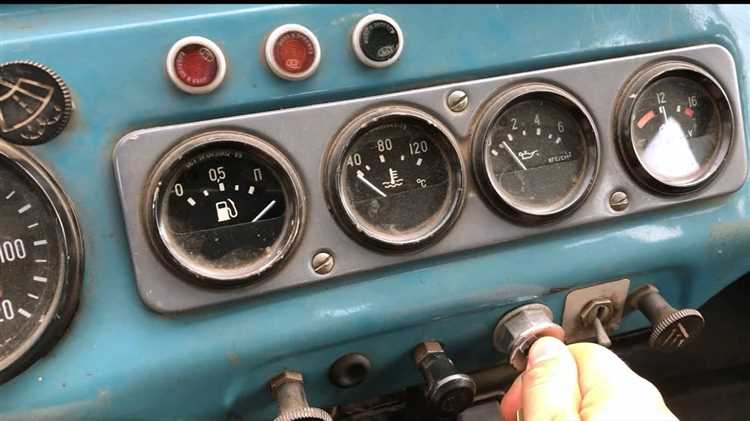

Что происходит в электрической цепи при изменении уровня топлива
Указатель уровня топлива УАЗ основан на реостатном принципе, где изменение сопротивления напрямую связано с положением поплавка в баке. При снижении уровня топлива поплавок опускается, увеличивая сопротивление переменного резистора, установленного в датчике. Это изменение фиксируется прибором на панели, который работает в цепи с этим резистором.
В момент движения поплавка изменяется ток, проходящий через катушки указателя. При высоком уровне топлива сопротивление минимально, ток через измерительную катушку максимален, и стрелка отклоняется к отметке «Полн.» При опускании поплавка сопротивление возрастает, ток уменьшается, и стрелка движется к «Пуст.»
Сопротивление исправного датчика УАЗ колеблется от 3 до 230 Ом в зависимости от положения поплавка. Проверку можно провести мультиметром, отсоединив датчик от цепи. Если изменения сопротивления отсутствуют при перемещении поплавка, требуется замена узла.
Почему стрелка указателя может залипать или показывать неверно
Сбои в работе также возникают при износе реостатной дорожки в самом датчике. Со временем графитовая поверхность стирается, контакт теряется частично или полностью, и указатель начинает «скакать» либо замирает на одном значении. В этом случае эффективна только замена поплавкового модуля.
Неправильные показания возможны при повреждении массы между приборной панелью и кузовом. Даже небольшое сопротивление в цепи нарушает работу электромагнитного механизма стрелки. Целесообразно проверить целостность всех соединений и при необходимости заменить «массу» на новый провод с надёжным креплением.
Иногда причиной неисправности становится сам указатель на панели приборов. Электромагниты внутри могут терять чувствительность из-за перегрева или деформации. Если стрелка продолжает вести себя нестабильно при исправном датчике и проводке – требуется диагностика прибора с возможной заменой.
При установке нештатного бензонасоса или доработках топливной системы может измениться форма бака или положение датчика, что приводит к некорректной шкале. В этом случае необходимо адаптировать длину поплавкового рычага или установить совместимый с новым баком датчик уровня.
Чем отличаются указатели на карбюраторных и инжекторных УАЗах
На карбюраторных УАЗах устанавливаются простые электромеханические указатели уровня топлива с биметаллическим механизмом. Они получают сигнал от поплавкового датчика, сопротивление которого изменяется в пределах 5–180 Ом в зависимости от положения поплавка. Эти указатели склонны к инерционности, часто показывают некорректный уровень при резких маневрах или наклонах автомобиля.
Инжекторные УАЗы оснащаются системой с электронным управлением. Здесь указатель получает данные с датчика, подключенного к электронному блоку управления (ЭБУ). В цепи присутствует фильтрация колебаний сигнала, что повышает точность и снижает дергание стрелки. Сопротивление датчика может отличаться, например, использовать диапазон 10–90 Ом, что несовместимо с карбюраторными системами без адаптации.
ЭБУ инжекторных УАЗов также учитывает дополнительные параметры: скорость автомобиля, положение дросселя и время работы двигателя. Это позволяет компенсировать ошибки измерения, вызванные колебанием топлива. На карбюраторных моделях такой функциональности нет, что делает показания менее стабильными.
При замене панели приборов или бака необходимо учитывать тип двигателя. Несовместимость по диапазону сопротивлений между датчиком и указателем приводит к постоянным ошибкам отображения уровня топлива. Использование адаптеров или замена на совместимые компоненты решает проблему, но требует точной настройки.

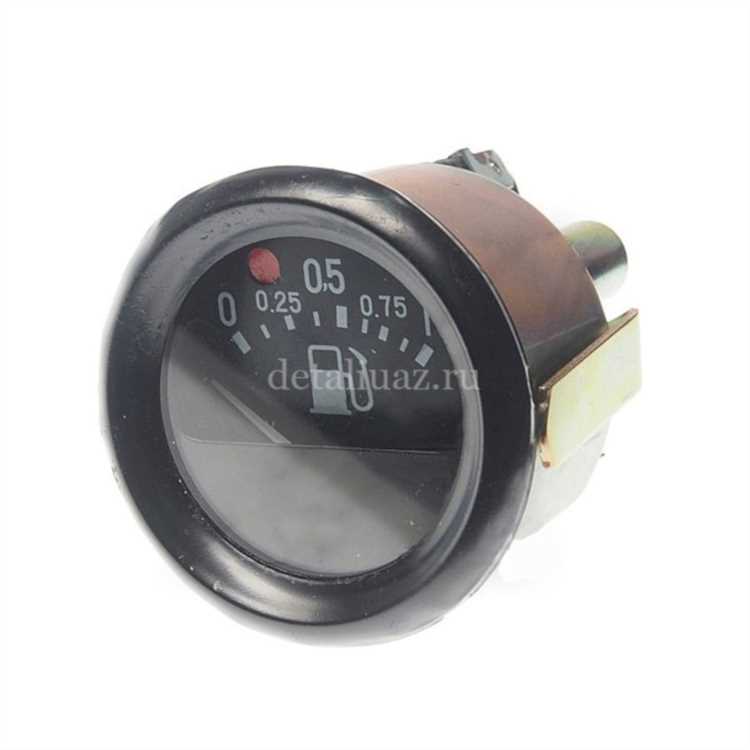

Как проверить работоспособность датчика уровня топлива самостоятельно
Для проверки датчика уровня топлива УАЗ важно иметь несколько основных инструментов: мультиметр, отвертки, возможно, небольшой набор ключей. Проверка не требует сложных операций, но требует внимательности и точности.
Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности и выключен. Важно исключить любые источники искр в процессе проверки.
Алгоритм проверки:
- Отключите аккумулятор. Это обеспечит безопасность при работе с электрической системой.
- Найдите и отсоедините провод, который идет к датчику уровня топлива в баке. Обычно он расположен на топливном насосе.
- Проверьте показания на разных уровнях топлива. Если при полном баке сопротивление близко к 0 Ом, а при пустом – к 100 Ом, датчик работает корректно.
- Если мультиметр показывает нестабильные или некорректные значения, возможно, датчик поврежден или имеет проблемы с контактом.
- Осмотрите проводку, ведущую к датчику. Поврежденные участки могут вызвать неправильные показания.
- После проверки соедините провода и подключите аккумулятор.
Если вы заметили, что в процессе работы указатель уровня топлива на приборной панели не реагирует должным образом или показывания уровня топлива не изменяются, это может свидетельствовать о неисправности датчика.
Если проверки мультиметром не дали нужных результатов, возможно, потребуется замена датчика уровня топлива.
Вопрос-ответ:
Как работает указатель уровня топлива на УАЗ?
Указатель уровня топлива в автомобиле УАЗ работает на основе принципа изменения сопротивления в датчике, который устанавливается в топливном баке. Когда уровень топлива меняется, плавник датчика перемещается вдоль поплавка, что, в свою очередь, изменяет электрическое сопротивление. Это сопротивление передается в систему, которая отображает уровень топлива на приборной панели.
Как проверить работоспособность указателя уровня топлива на УАЗ?
Для проверки указателя уровня топлива на УАЗ необходимо выполнить несколько действий. Первоначально следует осмотреть сам датчик уровня топлива, который может быть поврежден или загрязнен. Затем можно включить зажигание и проверить, изменяется ли показание на панели при изменении уровня топлива. Если указатель не реагирует на изменения уровня, возможно, требуется замена датчика или проверка проводки.
Что может повлиять на точность показаний указателя уровня топлива УАЗ?
На точность показаний указателя уровня топлива УАЗ могут влиять несколько факторов. Во-первых, это состояние датчика уровня топлива, который может забиться или выйти из строя. Во-вторых, повреждения проводки или плохой контакт в соединениях могут привести к неправильным показаниям. Также на работу указателя могут влиять вибрации автомобиля, особенно если он эксплуатируется в тяжелых условиях.
Можно ли самостоятельно заменить указатель уровня топлива на УАЗ?
Да, заменить указатель уровня топлива на УАЗ можно самостоятельно, если есть базовые навыки работы с автомобилем. Для этого нужно снять сиденья и заднюю обшивку, чтобы получить доступ к топливному баку. Затем демонтируется старый датчик и устанавливается новый. Важно соблюдать все меры безопасности при работе с топливом, а также проверять работоспособность нового датчика после установки.
Какие признаки указывают на неисправность указателя уровня топлива в УАЗ?
Неисправность указателя уровня топлива в УАЗ можно заподозрить, если показания на приборной панели начинают сильно отличаться от реального уровня топлива. Часто встречается ситуация, когда указатель показывает полный бак, несмотря на то, что топливо на самом деле заканчивается, или наоборот — показывает пустой бак, хотя в нем есть топливо. Также причиной неисправности может быть постоянное «мерцание» индикатора или его полное отсутствие.
Как работает указатель уровня топлива на УАЗ?
Указатель уровня топлива на УАЗ основан на принципе измерения сопротивления топлива в баке. В баках УАЗ часто используется датчик уровня, который представляет собой поплавок, закрепленный на оси, соединенной с потенциометром. Когда уровень топлива в баке меняется, поплавок поднимается или опускается, изменяя сопротивление, которое передается на приборную панель. Прибор отображает этот сигнал, показывая, сколько топлива осталось в баке. Это помогает водителю ориентироваться в остатках топлива и заранее планировать заправку.
