Дифференциал УАЗ Профи – конструктивно простой, но технически ответственный узел. Его своевременная диагностика и обслуживание необходимы при появлении характерных признаков износа: посторонний шум в редукторе, вибрации при разгоне, затруднённый поворот. Разборка дифференциала позволяет точно определить состояние шестерён, подшипников и сателлитов, а также подготовить узел к замене элементов или полной переборке.
Для выполнения процедуры потребуется набор торцовых головок (10–24 мм), вороток, съёмник подшипников, монтажная лопатка, магнитный поднос для крепежа и ёмкость для масла. Рекомендуется проводить работы на подъёмнике или над смотровой ямой с заранее слитым маслом из картера моста. Предварительно следует отключить кардан и снять полуоси – только после этого редуктор можно демонтировать целиком.
Особенность редуктора УАЗ Профи – наличие простого открытого дифференциала без блокировок. Однако в некоторых версиях встречается самоблокирующийся механизм с фрикционными муфтами. Разбор таких моделей требует повышенного внимания к моментам затяжки и положению регулировочных шайб. Нарушение этих параметров приводит к неравномерному износу и шуму в трансмиссии.
Подготовка инструмента и рабочего места для разборки дифференциала
Рабочее место должно быть ровным, сухим и хорошо освещённым. Оптимальная температура – от +15 до +25 °C. Поверхность стола – металлическая или фанерная с жёстким покрытием. Необходима подстилка из маслостойкой ткани или картона для защиты деталей от загрязнения.
Обязательный инструмент: вороток 1/2″, удлинитель, трещотка, головки на 12, 13, 14, 17 и 19 мм, накидные и рожковые ключи тех же размеров. Шестигранники 5 и 6 мм. Молоток массой 300–500 г, добойник из латуни или дерева. Плоская и крестообразная отвёртки. Съёмник стопорных колец. Пассатижи с длинными губками, тонкие круглогубцы. Цифровой штангенциркуль с точностью 0,01 мм. Маркер для меток и упаковка zip-пакетов для раздельного хранения мелких деталей.
Дополнительно: пластиковый поддон для масла, ёмкость минимум 5 литров для слива, перчатки из нитрила, ветошь без ворса, очиститель тормозов в аэрозоле. Под рукой должны быть новые шплинты и фиксатор резьбы средней фиксации.
Перед началом – отключить аккумулятор и зафиксировать автомобиль на подъёмнике или с помощью надёжных домкратов с упорами. Все инструменты расположить на расстоянии вытянутой руки в порядке предполагаемого использования.
Снятие заднего моста с УАЗ Профи
Перед началом работ отсоедините минусовую клемму аккумулятора. Машину установите на ровную площадку, поднимите заднюю часть домкратом и зафиксируйте на надёжных опорах. Снимите задние колёса.
Освободите тормозные трубки от креплений и отсоедините их от штуцеров на задних тормозных цилиндрах. Используйте ключ на 10, предварительно очистив соединения от грязи и коррозии. Подложите ёмкость для тормозной жидкости.
Открутите карданный вал от фланца редуктора заднего моста. Применяйте ключ на 14 и удерживайте болты от проворачивания вторым ключом. Отведите вал в сторону и подвяжите проволокой к раме, чтобы избежать перегиба шлицевого соединения.
Отсоедините тросы ручного тормоза от рычагов на тормозных щитах. Ослабьте регулировочные гайки и вытяните тросы из направляющих.
Снимите амортизаторы с нижних проушин, открутив болты крепления ключом на 17. Верхнюю часть амортизаторов отсоединять не требуется.
Поддержите балку моста гидравлическим домкратом. Отпустите крепление задних рессор: открутите стремянки при помощи ключей на 19. Снимите прижимные пластины и осторожно опустите мост вниз, избегая резких смещений.
Извлеките задний мост из-под автомобиля, двигая его вбок. Убедитесь, что все соединения отсоединены, проверьте отсутствие натянутых проводов и шлангов.
Разборка картера моста и демонтаж главной пары
Перед началом работ необходимо установить автомобиль на ровную поверхность, надёжно зафиксировать его на домкратах и снять задние колёса. Далее действовать по следующему алгоритму:
- Слить масло из картера моста, предварительно очистив сливную пробку от грязи и металлической стружки.
- Открутить болты крепления крышки картера. Использовать головку на 14 с удлинителем. Снимать крышку аккуратно, чтобы не повредить прокладку, если планируется её повторное использование.
- Проверить наличие износа на внутренних стенках картера, обратить внимание на возможные трещины или следы контакта шестерён с корпусом.
- Открутить крепления полуосей и извлечь полуоси с обеих сторон. При залипании использовать обратный молоток. Повреждённые сальники подлежат замене.
- Зафиксировать редуктор в картере, открутить болты крепления корпуса главной передачи. Использовать равномерную нагрузку на корпус, чтобы исключить перекос.
- Извлечь редуктор в сборе, удерживая его снизу. Вес узла – около 20 кг, поэтому целесообразно работать вдвоём или применять подъёмное приспособление.
- Оценить состояние ведущей и ведомой шестерни, обратить внимание на равномерность износа зубьев, наличие задиров и сколов.
Дальнейшую разборку главной пары выполнять на верстаке. Нарушение технологии при демонтаже может привести к деформации посадочных поверхностей и нарушению зазора в паре.
Отсоединение полуосей и проверка состояния шлицев
Для демонтажа полуосей на УАЗ Профи необходимо предварительно снять колесо и тормозной барабан. Используйте головку на 14 для откручивания четырех болтов крепления фланца полуоси к ступице. Болты могут быть покрыты герметиком, поэтому потребуется монтажка или молоток с мягким бойком для аккуратного отделения фланца.
После извлечения полуоси визуально осмотрите шлицевую часть. На исправной полуоси шлицы имеют равномерную форму без закруглений и следов износа. Допустимый зазор между шлицами и шестерней дифференциала – не более 0,2 мм. При превышении этого значения возникает люфт, приводящий к вибрациям и износу главной пары.
Особое внимание уделите наличию задиров, сколов и следов перекоса. Повреждения торцевой части шлицев указывают на избыточную нагрузку или неправильную установку. При наличии ржавчины зачистите поверхность мелкозернистой шкуркой, предварительно обработав её проникающей смазкой. При серьёзных повреждениях замените полуось, не пытаясь восстановить шлицы самостоятельно.

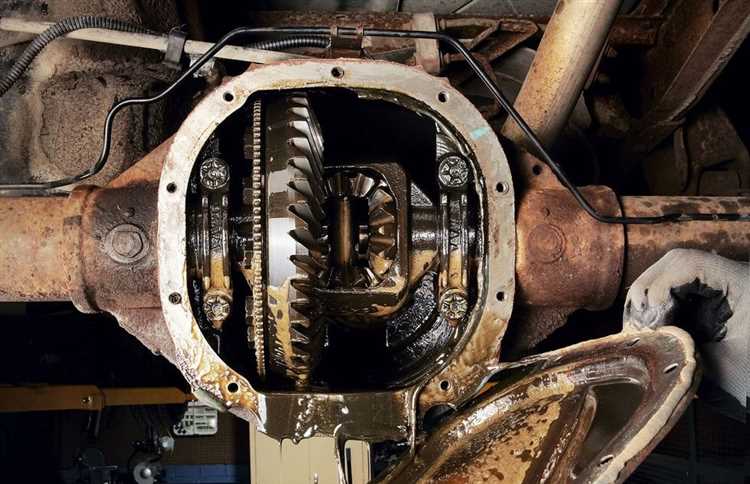

Снятие дифференциала с редуктора моста
Перед демонтажем необходимо полностью слить масло из картера редуктора. Для этого выкрутите сливную пробку в нижней части картера и дождитесь полного стекания масла.
Снимите полуоси. На УАЗ Профи полуоси крепятся к фланцам посредством четырех болтов. После откручивания аккуратно извлеките полуоси, стараясь не повредить сальники.
Открутите болты крепления крышки картера редуктора. Используйте головку на 14 или 17 мм (в зависимости от года выпуска). Снимите крышку, контролируя состояние герметика – его остатки полностью удалите.
Перед извлечением дифференциала нанесите метки на шестерни главной пары и корпус редуктора – это поможет при последующей установке сохранить первоначальное зацепление.
Выверните болты крепления постелей дифференциала. Запоминайте порядок установки и сторону каждой из крышек, чтобы избежать перекоса при обратной сборке.
Аккуратно извлеките дифференциал вместе с подшипниками. Используйте монтажку как рычаг, но не прилагайте избыточные усилия, чтобы не повредить посадочные поверхности корпуса моста.
После снятия проверьте состояние подшипников, шестерен и зацепления. При наличии износа или задиров замените изношенные детали до начала сборки.

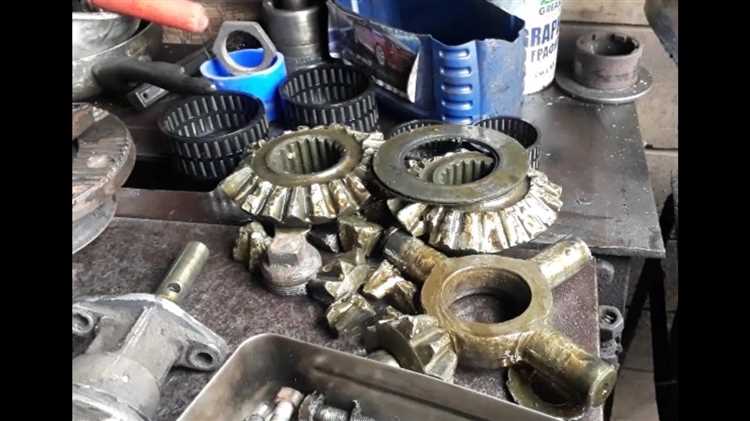

Разборка корпуса дифференциала и извлечение сателлитов
Перед началом разборки корпуса дифференциала УАЗ Профи убедитесь, что автомобиль находится в безопасном положении, а трансмиссия полностью отключена. Подготовьте необходимый инструмент: набор гаечных ключей, отвертки, съемник сателлитов и защитные перчатки.
1. Удаление крышки дифференциала: Начните с откручивания болтов, которые фиксируют крышку дифференциала. Они обычно расположены вокруг корпуса, иногда могут быть скрыты под защитными крышками или грязью. Используйте ключи подходящего размера и будьте осторожны, чтобы не повредить резьбу болтов.
2. Освобождение от уплотнителей: После снятия крышки извлеките старое уплотнение. Это может потребовать аккуратного поддевания с помощью отвертки или специального инструмента, чтобы не повредить корпус.
3. Извлечение сателлитов: Для извлечения сателлитов нужно снять шестерни, которые их фиксируют. Применяйте специальный съемник или аккуратно постукивайте по деталям молотком с пластиковой насадкой, чтобы не повредить рабочие поверхности сателлитов.
4. Удаление внутренних элементов: После извлечения сателлитов и ослабления центрального механизма можно аккуратно извлечь остальные детали дифференциала, такие как шестерни и вал. Они могут быть зафиксированы дополнительными стопорными кольцами, которые следует также снять с помощью инструментов.
5. Оценка состояния деталей: Прежде чем установить новые сателлиты, внимательно осмотрите старые детали на предмет износа и повреждений. Особое внимание уделите состоянию зубьев и рабочей поверхности сателлитов, так как даже незначительные дефекты могут привести к дальнейшему повреждению дифференциала.
При сборке корпуса дифференциала УАЗ Профи убедитесь, что все детали чистые и хорошо смазаны. Это обеспечит долговечность работы трансмиссии и предотвратит преждевременный износ.
Проверка износа шестерён и подшипников дифференциала
Износ шестерён и подшипников дифференциала УАЗ Профи приводит к ухудшению работы трансмиссии и повышенному риску повреждения других компонентов. Регулярная проверка этих элементов позволяет избежать дорогостоящего ремонта.
Для оценки состояния шестерён и подшипников нужно выполнить несколько важных шагов:
- Осмотр шестерён на наличие повреждений: Снимите дифференциал с автомобиля и тщательно осмотрите зубья шестерён. Повреждения могут проявляться в виде трещин, сколов или чрезмерного износа. Зубья должны быть ровными, без заусенцев. Если видны признаки сильного износа или повреждения, шестерни требуют замены.
- Проверка зазоров шестерён: Используйте щупы для измерения зазоров между зубьями. Нормальный зазор должен соответствовать заводским значениям. Если зазор превышает допустимые значения, шестерни начинают работать неэффективно, что приводит к их ускоренному износу.
- Проверка подшипников: Подшипники дифференциала должны вращаться без заеданий и люфта. Проверьте их на ощупь и прислушайтесь к работе. Если подшипник издаёт шум или ощущается люфт, он требует замены. Также осмотрите кольца подшипников на наличие коррозии или трещин.
- Проверка смазки: Недостаток смазки или использование некачественного масла может ускорить износ шестерён и подшипников. После снятия дифференциала убедитесь, что смазка имеет нормальный уровень и не содержит металлических частиц. При необходимости замените масло и очистите элементы.
Проведение этих проверок не только поможет предотвратить возможные поломки, но и существенно продлит срок службы дифференциала. Для точности диагностики лучше всего использовать специализированные инструменты и обратиться к профессионалам в случае сомнений по состоянию деталей.
Очистка деталей и подготовка к обратной сборке
После разборки дифференциала УАЗ Профи важно тщательно очистить все детали от грязи, масла и старого герметика. Это обеспечит качественную сборку и предотвращение излишнего износа компонентов.
Для очистки используйте специализированные средства для автомобилей, которые эффективно удаляют масла и загрязнения. Применение щеток с жестким ворсом поможет достичь лучших результатов, особенно в труднодоступных местах, например, на зубьях шестерен.
Основные этапы очистки:
1. Сначала удалите крупные загрязнения, используя скребки или пластиковые шпатели. Это предотвратит повреждения деталей при дальнейшем процессе очистки.
2. Применяйте растворители для удаления старого масла и загрязнений. Мойка с использованием ультразвуковой ванны увеличивает качество очистки, особенно для мелких деталей.
3. Для деталей, подвергшихся коррозии, используйте специальный химический состав для удаления ржавчины, после чего промойте компоненты водой и тщательно высушите.
После очистки проверяйте состояние каждой детали. Убедитесь, что на элементах нет трещин, задиров или других повреждений. Протестируйте подшипники и сальники на плавность хода.
При необходимости замените поврежденные элементы на новые. Также рекомендуется заменить все уплотнители и прокладки, чтобы избежать утечек масла после сборки.
Все детали должны быть тщательно высушены перед сборкой. Остатки влаги или масла могут вызвать проблемы с герметичностью и привести к преждевременному износу.
При подготовке к сборке убедитесь, что все компоненты находятся в хорошем состоянии и соответствуют техническим требованиям, указанным в мануале производителя.
Вопрос-ответ:
Что представляет собой дифференциал на УАЗ Профи и какова его роль в трансмиссии?
Дифференциал на УАЗ Профи — это механизм, который распределяет крутящий момент между колесами оси, на которой он установлен, позволяя им вращаться с разной скоростью. Это важно, например, при поворотах, когда внешнее колесо проходит больший путь и должно вращаться быстрее, чем внутреннее. Дифференциал помогает избежать пробуксовки и повреждения трансмиссии, обеспечивая более плавное движение.
Как диагностировать неисправности дифференциала на УАЗ Профи?
Основные признаки неисправности дифференциала на УАЗ Профи включают странные звуки (шум или гул), вибрации при движении, проблемы с разгоном или торможением, а также неравномерный износ шин. Чтобы диагностировать проблему, нужно проверить уровень и состояние масла в дифференциале, осмотреть его на наличие утечек и провернуть вручную, чтобы выявить заедания или люфт. Если проявляются симптомы, лучше обратиться к специалисту для более точной диагностики и ремонта.
Как правильно выбрать масло для дифференциала УАЗ Профи?
При выборе масла для дифференциала УАЗ Профи важно учитывать рекомендации производителя. Обычно рекомендуется использовать трансмиссионные масла с вязкостью, соответствующей климатическим условиям. Масло должно быть с добавками для защиты от износа и коррозии, что поможет продлить срок службы дифференциала. Также стоит выбирать масла, которые подходят для работы в условиях повышенных нагрузок, так как УАЗ Профи часто используется в тяжёлых условиях.
Какие особенности ремонта дифференциала УАЗ Профи стоит учитывать?
Ремонт дифференциала УАЗ Профи требует внимательности, так как неправильная установка или настройка может привести к быстрому износу или поломке. Важно правильно установить зазоры между шестернями и подшипниками, чтобы избежать перегрева и перегрузок. При замене компонентов стоит использовать только качественные запчасти, рекомендованные производителем. Также важно тщательно очистить все детали от грязи и старого масла перед сборкой, чтобы обеспечить долгую и бесперебойную работу дифференциала.
Как правильно разобрать дифференциал на УАЗ Профи?
Для начала нужно обеспечить безопасность и стабильность транспортного средства. Поднимите заднюю ось с помощью домкрата и закрепите её на подставках. Снимите колесо с соответствующей стороны. После этого открутите защитный кожух, чтобы добраться до дифференциала. Убедитесь, что масло в редукторе не горячее, чтобы избежать ожогов. Используя ключи, открутите крепления редуктора, а затем отсоедините его от карданного вала и других деталей. Постепенно снимайте дифференциал, внимательно следя за состоянием всех компонентов, чтобы в дальнейшем при сборке избежать повреждений.
Какие ошибки могут возникнуть при разборке дифференциала на УАЗ Профи?
Одной из распространенных ошибок является неосторожное снятие крышки редуктора, что может привести к повреждению уплотнительных колец или крышки, если не соблюдать осторожность. Также бывает, что при откручивании креплений дифференциала недооценена необходимость использования моментного ключа. Неправильный момент затяжки может привести к неправильной работе дифференциала после сборки. Важно проверять состояние всех деталей во время разборки, чтобы избежать повреждения компонентов, которые могут понадобиться для повторной установки. Также стоит помнить, что при разборке нужно тщательно промывать детали и использовать качественное масло при сборке дифференциала.
