Двери УАЗ Патриот имеют модульную конструкцию: наружная панель, внутренняя обшивка, стеклоподъемный механизм, замок и направляющие стекла. Разборка необходима для замены поврежденных компонентов, шумоизоляции или обслуживания механизмов.
Перед началом работ потребуется набор Torx-отвёрток, пластиковая лопатка для снятия обшивки, плоская отвёртка, шестигранники и головки на 10 и 13 мм. Важно отключить клемму аккумулятора, если планируется вмешательство в электрику, особенно при работе с передними дверями, оборудованными электростеклоподъемниками.
Обшивка крепится на клипсах и винтах, расположенных под декоративными заглушками. При демонтаже стоит действовать аккуратно, чтобы не повредить пластиковые элементы. Стекло удерживается на направляющих при помощи прижимных скоб, доступ к которым возможен только при частичном опускании стекла.
Механизм замка соединён с внешней ручкой тягами, которые требуют точного позиционирования при обратной сборке. Ошибки при подключении могут привести к заеданию замка или невозможности открывания двери. Разъёмы электрики снабжены фиксаторами, которые следует отжимать вручную без применения грубой силы.
Какие инструменты понадобятся для разборки двери УАЗ Патриот
Для разборки двери УАЗ Патриот потребуется крестовая отвертка PH2 – ею откручиваются винты крепления обшивки и ручек. Плоская отвертка с узким жалом поможет поддеть фиксаторы обивки и аккуратно снять пластиковые элементы.
Набор торцевых головок, преимущественно на 8 и 10 мм, необходим для откручивания болтов крепления замка, стеклоподъемника и направляющих стекла. Лучше использовать трещотку с удлинителем – это упростит доступ к крепежам внутри двери.
Пластиковый съемник обшивки снизит риск повреждения клипс и лакокрасочного покрытия при демонтаже. Он особенно полезен при снятии панели обивки и декоративных вставок.
Шестигранник на 4 мм требуется для демонтажа ручки стеклоподъемника, если установлена механическая версия. В случае с электростеклоподъемником может понадобиться мультиметр – для проверки питания и подключения к разъему.
Фонарик или налобный светильник обеспечит видимость во внутренних полостях двери, особенно при демонтаже замка или направляющих. Также рекомендуется иметь магнитный захват – он поможет извлечь случайно уроненные внутрь крепежные элементы.

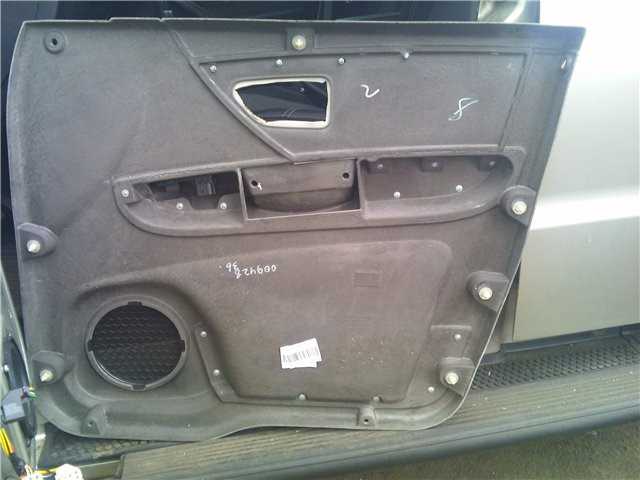

Как безопасно снять внутреннюю обшивку двери
Перед началом отключите клемму «минус» от аккумулятора, чтобы избежать короткого замыкания при работе с электропроводкой двери.
Снимите накладку внутренней ручки. Для этого подденьте её пластиковой лопаткой с нижнего края и аккуратно извлеките, избегая перекосов. Под ней расположен винт крепления – выкрутите его крестообразной отвёрткой.
Открутите винт в подлокотнике. Он часто находится под декоративной заглушкой – подденьте её тонкой отвёрткой или пинцетом.
Снимите рамку вокруг ручки открывания двери. Для этого потяните её на себя и немного вправо. Не прилагайте чрезмерного усилия – она держится на защёлках.
Начинайте демонтаж обшивки с нижнего угла. Вставьте съёмник для клипс или пластиковую карточку между обшивкой и металлом, чтобы найти первую клипсу. Подденьте и вытолкните её из гнезда.
Поочерёдно отсоедините все клипсы, продвигаясь по периметру вверх. Удерживайте обшивку второй рукой, чтобы избежать её резкого падения после высвобождения последней фиксации.
После отсоединения всех креплений приподнимите обшивку вверх – она зацеплена за край стеклоподъёмника. Снимите её, отведите на себя и отключите разъёмы электропроводки (стеклоподъёмник, подсветка).
Осмотрите состояние всех клипс. Повреждённые обязательно замените перед обратной установкой, чтобы избежать скрипов и неплотного прилегания.
Порядок отсоединения ручек и элементов управления
1. Снимите заглушку внутренней ручки двери. Подденьте пластиковую крышку в основании ручки тонкой пластиковой лопаткой или плоской отверткой, обернутой в изоленту. Открутите винт крепления (обычно под крестовую отвертку).
2. Отсоедините внутреннюю ручку открывания. После снятия винта потяните ручку на себя и аккуратно отсоедините тягу, идущую к замку. Она крепится через пластиковый фиксатор, который нужно сначала повернуть, затем вывести тягу из паза.
3. Удалите блок управления стеклоподъемниками (если имеется). Вставьте пластиковый съемник между панелью и рамкой кнопки. Аккуратно подденьте блок вверх. Отсоедините разъем, нажав на фиксатор.
4. Снимите ручку регулировки зеркал (механическую). Удерживая основание ручки, поверните ее против часовой стрелки до упора и потяните на себя. Фиксация осуществляется за счет поворотного замка.
5. Отсоедините кнопку блокировки дверей (если установлена). Подденьте модуль кнопки, снимите ее с защелок и отсоедините электрический разъем, нажав на фиксатор.
6. Убедитесь, что все элементы управления отсоединены. Осмотрите внутреннюю поверхность карты двери – не должно остаться тяг, проводов и разъемов, препятствующих дальнейшему демонтажу.
Как отключить электрику: стеклоподъемники и центральный замок
Перед отключением электрики обязательно обесточьте бортовую сеть: снимите минусовую клемму с аккумулятора. Это предотвратит короткие замыкания при демонтаже.
Снимите пластиковую накладку с ручки двери, используя пластиковую лопатку или тонкую отвертку. Открутите два винта крепления блока управления стеклоподъемником. Аккуратно извлеките блок, не дергая за провода.
На разъеме блока стеклоподъемника нажмите фиксатор и отсоедините колодку. Проверьте контакты на наличие окислов или повреждений. При необходимости обработайте контакты очистителем электрики.
Для отключения центрального замка найдите разъем моторчика привода, расположенного внутри двери под защитной пленкой. Аккуратно отлепите пленку по периметру, не повредив её. Разъем обычно расположен в районе замка ближе к торцу двери.
Нажмите фиксатор и отсоедините разъем привода центрального замка. Убедитесь, что провода не пережаты и не имеют следов повреждений. После отключения можно безопасно продолжить демонтаж механических компонентов двери.
Демонтаж стекла и направляющих стеклоподъёмника
Перед началом работ опустите стекло примерно на 5–7 см, чтобы получить доступ к креплениям. При наличии электростеклоподъёмника включите зажигание и отрегулируйте положение стекла. Отключите аккумулятор.
- Снимите внутреннюю обшивку двери и влагозащитную плёнку, обеспечив свободный доступ к внутреннему пространству двери.
- Открутите два винта крепления стекла к каретке стеклоподъёмника (находятся через технологические отверстия в металле двери). Используйте головку на 10 с удлинителем.
- Осторожно поднимите стекло вверх руками и выведите его из направляющих. Работайте вдвоём: один фиксирует стекло, второй – вынимает.
- Извлеките стекло через верхний проём двери, наклонив его вперёд и немного повернув внутрь.
Для снятия направляющих:
- Открутите верхний и нижний крепёж передней направляющей – они фиксируются болтами с шестигранной головкой на 10 мм. Извлеките направляющую вверх, немного наклонив.
- Задняя направляющая держится на трёх болтах: два в нижней части, один ближе к верху. После откручивания выведите её из зацепления и извлеките вниз.
- Проверьте износ пластиковых втулок направляющих – при люфте замените.
- Очистите каналы направляющих от пыли и старой смазки, нанесите свежую силиконовую.
- Не допускайте падения стекла при демонтаже – оно может расколоться.

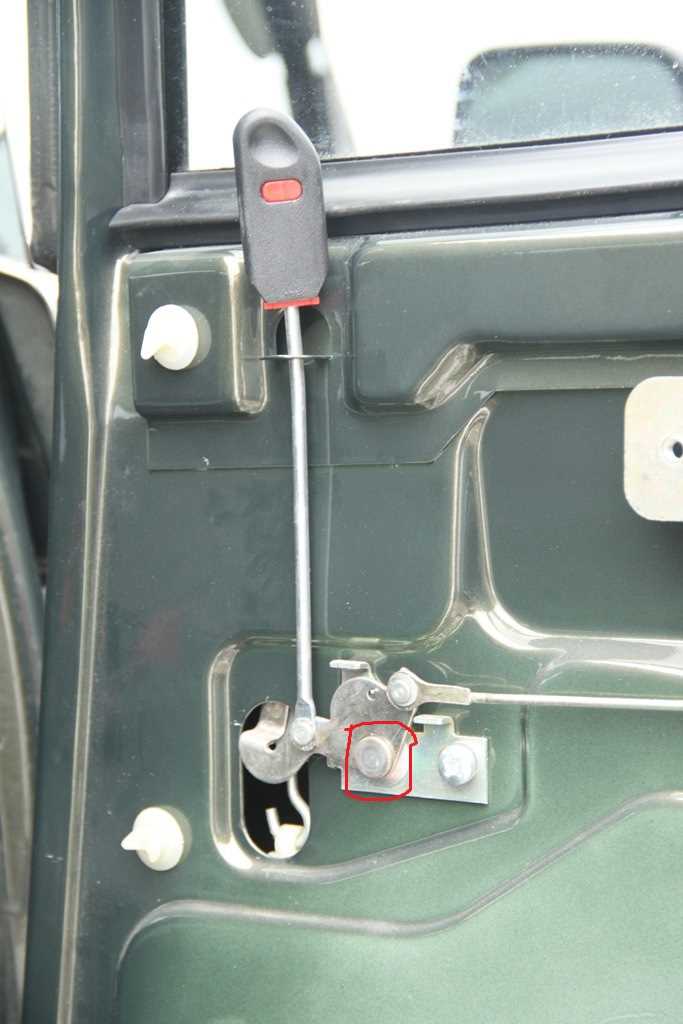

Снятие дверного замка и тяги открывания
Для начала работы с дверным замком и тягой открывания нужно снять дверную обшивку. После этого можно приступать к разборке замка и тяг.
- Отсоедините тягу открывания – она крепится к замку с помощью пластикового фиксатора. Аккуратно подденьте фиксатор отверткой и извлеките тягу.
- Ослабьте крепления замка – с помощью ключа или отвертки открутите болты, которые удерживают замок на двери. Обычно их 2-3, в зависимости от модели.
- Извлеките замок – аккуратно вытяните замок из посадочного места, не повреждая крепления и сам механизм. Будьте внимательны, чтобы не сломать пластиковые элементы, которые могут быть у замка.
- Отсоедините проводку – если замок оснащен электрическими механизмами, отсоедините проводку от соответствующих разъемов. Сделайте это осторожно, чтобы не повредить провода и контакты.
- Удалите тягу – после снятия замка, убедитесь, что тяга полностью освободилась. Если тяга не выходит, осмотрите ее крепление и, при необходимости, открутите дополнительные болты или зажимы.
После выполнения этих шагов замок и тяга открывания полностью сняты и готовы к замене или ремонту.
Как собрать дверь обратно без ошибок
Для сборки двери УАЗ Патриот после разборки, важно следовать четкой последовательности действий. Убедитесь, что у вас есть все необходимые инструменты: отвертка, ключи, гаечные ключи, а также правильная установка всех элементов, таких как стекло, механизмы стеклоподъемников и уплотнители.
Начните с установки стекла. Перед тем как вставить его в дверную раму, обязательно убедитесь, что оно не повреждено. Проверьте направляющие стеклоподъемника и смазку в них. Стекло должно свободно двигаться по этим направляющим без заеданий. После установки стекла, прикрепите механизм стеклоподъемника к его основанию с помощью крепежных винтов, не затягивая их слишком сильно, чтобы не повредить компоненты.
Далее установите дверной замок и механизм защёлки. Убедитесь, что они правильно закреплены, и механизмы работают плавно, без заеданий. Затем прикрепите наружную и внутреннюю обшивки двери. При этом следите, чтобы все крепления совпали с отверстиями в раме. Неправильная установка обшивки может привести к излишнему натяжению и последующему выходу из строя элементов.
После этого можно переходить к установке дверных уплотнителей. Они должны быть установлены аккуратно, без перекосов, чтобы обеспечить герметичность двери и предотвратить проникновение воды и грязи. Не забудьте проверить, что уплотнители сидят ровно по периметру и не мешают нормальному закрытию двери.
Заключительный этап – проверка работы всех механизмов. Проверьте, как дверь закрывается и открывается, убедитесь, что замок и стеклоподъемник функционируют корректно. Тщательно осмотрите зазоры и плотность прилегания двери, чтобы избежать скрипов и иных неприятных звуков при эксплуатации.
Вопрос-ответ:
Как разобрать дверь УАЗ Патриот для замены стеклоподъемника?
Для того чтобы разобрать дверь УАЗ Патриот и заменить стеклоподъемник, вам нужно выполнить несколько шагов. Начните с демонтажа панели двери. Для этого аккуратно подденьте декоративные элементы с помощью пластикового инструмента, чтобы не повредить обшивку. После этого открутите все винты, которые крепят обшивку двери. Обратите внимание на болты в районе ручки двери, они могут быть скрыты под декоративными накладками. После того как панель снята, отсоедините электропроводку стеклоподъемника и остальные крепления, чтобы извлечь старый механизм. Установите новый стеклоподъемник, собирайте все в обратной последовательности. Проверьте его работу перед установкой панели обратно.
Как снять стекло двери УАЗ Патриот?
Снятие стекла двери УАЗ Патриот потребует определенных усилий. Для начала нужно разобрать дверную панель, как это описано выше. После снятия панели необходимо освободить стекло от его креплений. Обычно стекло закреплено с помощью металлических держателей, которые нужно аккуратно открутить или отсоединить. Затем освободите стекло от направляющих и аккуратно извлеките его. На этом этапе будьте осторожны, чтобы не повредить стекло и не сломать пластиковые элементы, которые могут быть зажаты вокруг стекла.
Что нужно учитывать при разборке двери УАЗ Патриот для замены замка?
При разборке двери для замены замка важно обратить внимание на несколько ключевых моментов. Во-первых, обязательно отключите аккумулятор, чтобы избежать случайного срабатывания электрики. Затем снимите внутреннюю обшивку двери и открутите все крепежные элементы. Замок может быть крепится болтами или шурупами, и часто его нужно отсоединить от механизма, который управляет замком, например, от защелки или тяг. После этого аккуратно извлеките замок и установите новый. После установки нового замка проверяйте его работу, чтобы убедиться, что все элементы правильно подсоединены.
Как правильно снять наружную ручку двери УАЗ Патриот?
Для того чтобы снять наружную ручку двери УАЗ Патриот, начните с того, чтобы открутить все скрытые болты и винты, которые удерживают ручку. Часто они находятся под декоративными накладками, которые можно поддеть с помощью пластикового инструмента. После того как все крепления сняты, потяните ручку наружу. Иногда ручка может быть зажата металлическим фиксатором, который нужно аккуратно отсоединить. После извлечения ручки обязательно проверьте, чтобы не остались поврежденные детали или лишние элементы в районе механизма.
