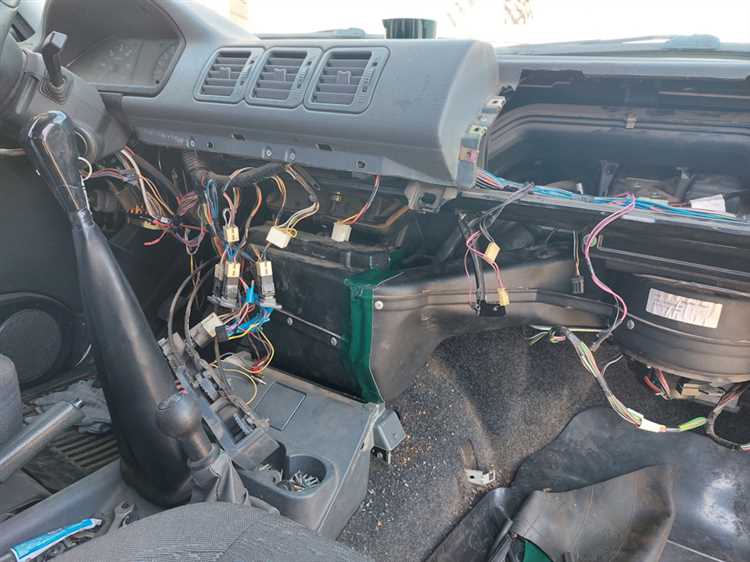

Корпус радиатора отопителя УАЗ Патриот представляет собой пластиковую конструкцию, размещённую за центральной панелью торпедо и соединённую с системой отопления с помощью патрубков и воздуховодов. Для получения доступа к радиатору необходимо демонтировать значительное количество элементов передней панели, включая бардачок, центральную консоль и часть воздуховодов.
Перед началом работ важно слить охлаждающую жидкость и отключить аккумулятор. Винты крепления корпуса располагаются в труднодоступных местах, особенно в нижней части под центральной частью панели. Рекомендуется использовать гибкие удлинители и торцевые головки на 8 мм. Некоторые крепления могут быть скрыты теплоизоляцией или герметиком.
После снятия креплений необходимо аккуратно рассоединить корпус на две половины, не повредив направляющие и уплотнители. Особое внимание стоит уделить состоянию прокладок между половинами корпуса – в случае деформации они подлежат обязательной замене, иначе возможны утечки воздуха или пара при работе отопителя.

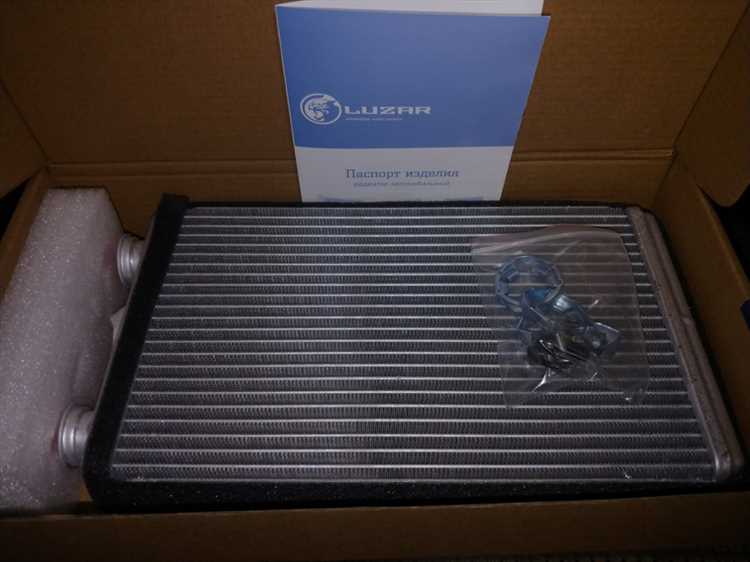

Разбор корпуса радиатора также даёт возможность оценить состояние самого радиатора, часто засорённого отложениями антифриза или мусором из воздуховодов. При наличии следов подтёков, пятен на корпусе или характерного запаха в салоне, рекомендуется сразу заменить радиатор на новый медный или алюминиевый, обладающий большей теплоотдачей.
Как добраться до корпуса радиатора печки без снятия панели
Для доступа к корпусу радиатора печки УАЗ Патриот без демонтажа панели потребуется снять центральный тоннель, нижнюю часть консоли и правую боковую обшивку тоннеля. Эти элементы крепятся саморезами и пластиковыми защелками, доступ к ним обеспечивается стандартным набором инструментов.
После снятия обшивки откроется доступ к корпусу отопителя со стороны пассажира. Далее необходимо отключить разъёмы управления заслонками и аккуратно отвести сторону воздуховода. Следующий шаг – демонтаж пластикового кожуха, закрывающего радиатор. Он крепится на саморезах, которые можно выкрутить короткой отверткой с трещоткой.

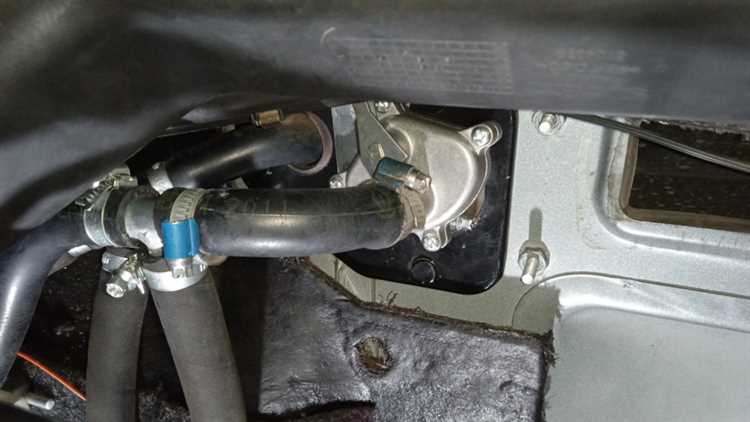

Отключите патрубки отопителя в моторном отсеке. Чтобы минимизировать утечку охлаждающей жидкости, используйте зажимы или заранее слейте антифриз до уровня ниже радиатора печки. Вернувшись в салон, аккуратно извлеките радиатор через образовавшийся проем. На этом этапе доступ к корпусу открыт, возможна чистка, замена радиатора или устранение протечек без снятия панели целиком.
Необходимый инструмент для демонтажа корпуса радиатора
Торцевые ключи – основной инструмент для откручивания крепежей корпуса радиатора. Потребуются головки на 8 мм и 10 мм. Лучше использовать набор с трещоткой и удлинителем для труднодоступных мест.
Отвертки – плоская и крестообразная. Плоской удобно поддевать защелки и элементы обшивки, крестовая потребуется для снятия винтов крепления декоративных панелей.
Пластиковые монтажные лопатки позволяют аккуратно снимать пластиковые элементы без риска повреждения. Особенно важны при работе с облицовкой приборной панели.
Шестигранные ключи (в случае модификаций) – некоторые версии УАЗ Патриот имеют крепления под шестигранник на 5 мм.
Фонарик или налобный светильник обеспечит освещение в подпанельном пространстве. Это критично при демонтаже вблизи педального узла и под рулевой колонкой.
Маркер и скотч пригодятся для маркировки разъемов и крепежа, чтобы упростить обратную сборку.
Пылесос или баллон с воздухом помогут удалить пыль и мусор с корпуса и внутри кожуха перед снятием радиатора, предотвращая их попадание в систему вентиляции.
Пошаговый алгоритм снятия креплений корпуса радиатора
Отключите питание автомобиля, отсоединив минусовую клемму аккумулятора. Это исключает риск короткого замыкания при работе с электрическими компонентами.
Снимите бардачок для обеспечения доступа к корпусу радиатора. Используйте крестовую отвёртку для откручивания саморезов по периметру.
Демонтируйте декоративную накладку панели приборов, поддев её пластиковым шпателем. За ней находятся винты крепления воздуховодов и корпуса отопителя.
Отсоедините управляющие тросики печки от заслонок, запоминая их положение. Это облегчит последующую сборку без необходимости регулировки.
Открутите четыре болта крепления корпуса радиатора к перегородке моторного отсека. Для этого потребуется торцовый ключ на 10 с удлинителем.
С правой стороны корпуса радиатора открутите скрытый саморез, находящийся за воздуховодом. Используйте гибкую отвёртку или биту с карданом.
Отсоедините разъёмы электропитания вентилятора и датчиков. Перед этим убедитесь, что провода не зажаты между элементами корпуса.
Снимите хомуты с патрубков подачи и обратки охлаждающей жидкости. Приложите усилие, чтобы аккуратно стянуть патрубки без повреждения пластика.
Осторожно извлеките корпус радиатора из посадочного места, избегая перекосов и заеданий. При необходимости освободите дополнительные крепления воздуховодов, мешающие демонтажу.
Что учитывать при отсоединении патрубков и заслонок
- Перед отсоединением патрубков обязательно сбросьте давление в системе охлаждения – откройте крышку расширительного бачка на остывшем двигателе.
- Патрубки на корпусе радиатора могут прикипеть к штуцерам – используйте пластиковый монтажный инструмент для аккуратного отделения, не применяя усилий, чтобы не повредить пластиковые патрубки корпуса.
- При наличии хомутов с самозатягивающимся механизмом используйте специальные клещи. Некачественное снятие может привести к деформации штуцеров.
- Обратите внимание на остатки охлаждающей жидкости в патрубках – предусмотрите емкость для сбора, чтобы избежать заливания пола и проводки.
- Промаркируйте патрубки до отсоединения, особенно если они разной длины или проходят через ограниченное пространство – перепутанные соединения вызовут неправильную циркуляцию.

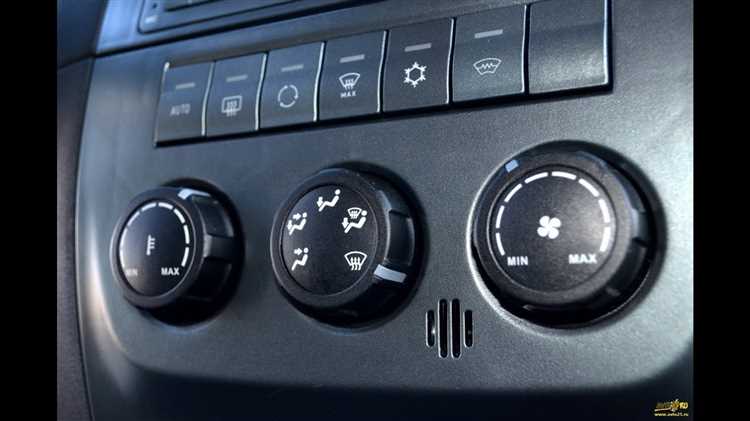

- Заслонки в системе отопления управляются либо тросами, либо сервоприводами – предварительно зафиксируйте их положение (например, сфотографируйте) для корректной обратной установки.
- При разъединении тяг или тросов не допускайте перегиба – корпус пластиковый, фиксаторы ломаются легко и отдельно не поставляются.
- Если заслонки имеют электроприводы, отключайте разъемы аккуратно, удерживая за корпус, а не за провода. Контакты внутри легко деформируются.
- После отсоединения всех элементов избегайте лишних движений корпуса радиатора – заслонки внутри могут сместиться, что затруднит сборку.
Распространённые трудности при разборе корпуса радиатора

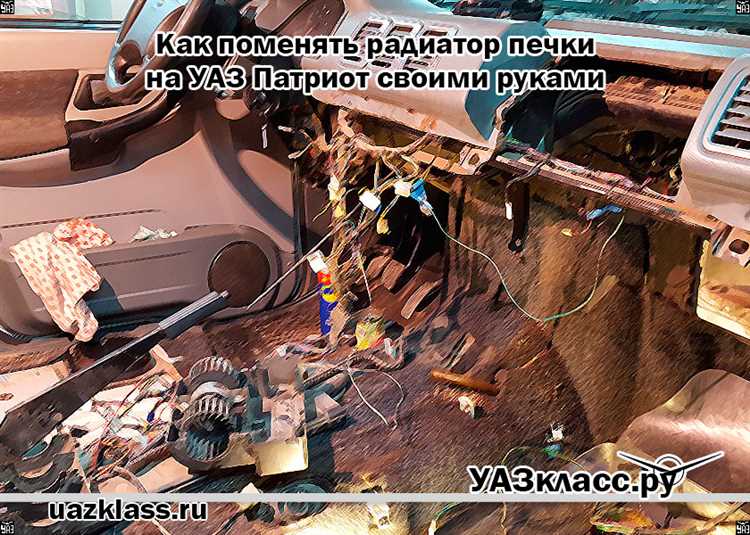

Основная проблема – доступ к крепежам, скрытым за панелью отопителя. Для их извлечения требуется демонтаж значительной части облицовки салона, включая центральную консоль и боковые элементы тоннеля пола. Без этого невозможно безопасно добраться до саморезов, фиксирующих корпус радиатора.
Часто встречается прикипание пластиковых защёлок из-за длительной эксплуатации при высоких температурах. Применение силы приводит к их поломке. Для снятия таких элементов рекомендуется использовать фен с температурой до 100 °C для локального прогрева и последующего аккуратного расшатывания съёмниками из нейлона.
Заводская сборка предусматривает герметизацию стыков корпуса радиатора. При разборке старый герметик затвердевает и препятствует разъединению половинок. Эффективно помогает предварительный прогрев стыков строительным феном с последующим использованием пластиковых клиньев для разделения корпуса без повреждений.
Нередко возникает трудность с демонтажом тросового управления заслонками, которое фиксируется на защёлках внутри корпуса. Без точного знания мест их расположения велика вероятность повреждения. Перед началом разборки рекомендуется просветить корпус фонарём и отметить положение фиксаторов маркером.
При обратной сборке критично обеспечить герметичность соединений. Заводской герметик после вскрытия теряет свойства. Используйте термостойкий герметик на основе силикона, выдерживающий до 180 °C, и равномерно распределяйте его по всей контактной поверхности стыка.

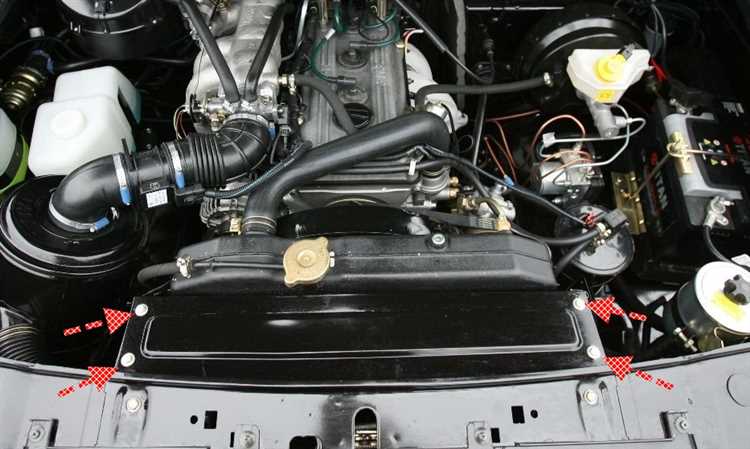

Проверка целостности корпуса и элементов внутри после разборки
После разборки корпуса радиатора печки УАЗ Патриот необходимо тщательно осмотреть все его элементы. Первым делом следует проверить сам корпус на наличие трещин, повреждений или следов перегрева. Особое внимание стоит уделить местам соединения половинок корпуса, так как здесь могут появляться утечки из-за неравномерного прижима или износа уплотнителей.
Если корпус радиатора имеет видимые повреждения, такие как вмятины, трещины или коррозия, его следует заменить. Небольшие повреждения на внешней части корпуса можно иногда устранить с помощью пластиковых клеев, но такой ремонт не всегда обеспечит долговечность и герметичность.
Далее нужно осмотреть элементы теплообменника. При визуальной проверке важно выявить возможные повреждения трубок или финишных элементов. Для этого прокачайте воздух через систему, чтобы убедиться в отсутствии утечек. Небольшие повреждения трубок можно герметизировать с использованием специальной пасты, но такие решения временные и не рекомендуется их использовать на постоянной основе.
Проверьте также работу заслонок, расположенных внутри корпуса. Они должны свободно двигаться, без заеданий или затруднений. Загрязнение или износ направляющих заслонок может привести к нарушению регулировки потока воздуха, что снижает эффективность работы системы отопления. В случае выявления повреждений или люфтов, заслонки нужно заменить или отрегулировать.
Не забывайте о фильтрах и сетках, которые могут быть внутри радиатора. Они должны быть очищены от пыли и грязи, иначе система не будет работать эффективно. Замена или чистка фильтров обеспечит правильное функционирование печки и предотвратит забивание элементов теплообменника.
Важной частью проверки является состояние уплотнителей и соединений. Уплотнители должны быть без трещин, плотно прилегать и обеспечивать герметичность. Наличие износа или повреждений потребует замены этих элементов для предотвращения протечек теплоносителя.
После проведения всех проверок, рекомендуется провести испытания системы на герметичность, заполнив радиатор охлаждающей жидкостью и проверив на наличие подтеков. Если все элементы функционируют корректно, а корпус и внутренности радиатора не имеют дефектов, можно приступать к сборке устройства обратно.
Вопрос-ответ:
Как разобрать корпус радиатора печки УАЗ Патриот?
Для того чтобы разобрать корпус радиатора печки УАЗ Патриот, необходимо сначала отсоединить аккумулятор, чтобы исключить возможность короткого замыкания. Затем откручиваются крепления панели и удаляются воздуховоды. После этого, откручиваются болты, фиксирующие радиатор и снимается его корпус. Важно соблюдать аккуратность, чтобы не повредить пластиковые детали.
Какие проблемы могут возникнуть при разборке корпуса радиатора печки УАЗ Патриот?
При разборке корпуса радиатора печки УАЗ Патриот могут возникнуть несколько трудностей. Например, старые крепления могут заржаветь и плохо поддаваться откручиванию, что потребует применения специального средства для размягчения ржавчины. Также нужно быть осторожным с пластиковыми деталями, так как они могут треснуть при излишней силе или неправильном обращении.
Нужно ли сливать охлаждающую жидкость при разборке радиатора печки УАЗ Патриот?
Да, при разборке радиатора печки на УАЗ Патриот необходимо слить охлаждающую жидкость, чтобы избежать её утечек и повреждения элементов системы. Для этого нужно открыть клапан слива жидкости и аккуратно удалить её, чтобы не пролить в моторный отсек.
Как проверить, не поврежден ли радиатор печки УАЗ Патриот после разборки?
После разборки радиатора печки УАЗ Патриот нужно внимательно осмотреть его на предмет трещин, деформаций и других повреждений. Также можно проверить радиатор на герметичность, подключив его к источнику воздуха и проверив, не выходит ли воздух через возможные повреждения. Важно также осмотреть уплотнительные кольца и соединения, чтобы они не были изношены.
