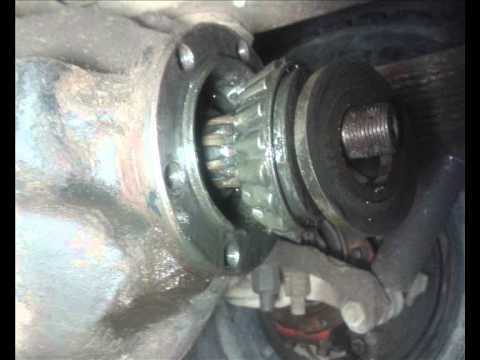

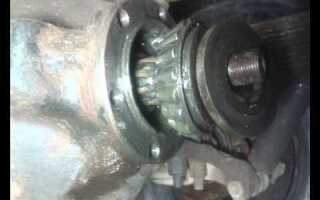

Хвостовик ведущей шестерни моста УАЗ Патриот подвергается значительным нагрузкам, особенно при движении по бездорожью. Неправильная регулировка подшипников в этой зоне приводит к повышенному износу, шуму и, в худшем случае, к выходу из строя главной передачи. Регулировка требует точного контроля усилия предварительного натяга и соблюдения порядка сборки.
Для корректной настройки необходимо использовать динамометрический ключ или безмен с градуировкой до 10 Н·см. При вращении хвостовика без сальника и масла усилие должно составлять 1,0–1,8 Н·м (примерно 10–18 кг·см). Превышение этих значений указывает на чрезмерный натяг, который приведёт к перегреву и разрушению подшипников. Заниженные показатели – сигнал ослабленного натяга, что может вызвать люфт и биение шестерни.
Регулировка проводится путём подбора толщины регулировочных шайб между подшипниками и корпусом. Важно использовать оригинальные шайбы с точностью до 0,05 мм. Перед установкой рекомендуется предварительно запрессовать подшипники на хвостовик и проверить легкость их вращения вручную. Любое заедание – повод к замене детали.
После завершения регулировки обязательно проверяется биение фланца и наличие радиального люфта. Недопустимо превышение зазора более 0,02 мм. При необходимости проводится дополнительная корректировка шайб. Заключительным этапом является установка сальника и заполнение картера маслом GL-5 с вязкостью не ниже 75W-90.
Как определить необходимость регулировки подшипников хвостовика
Дополнительным симптомом служит гул или вибрация при движении на скорости 60–80 км/ч, особенно при сбросе газа. Эти признаки указывают на перераспределение нагрузки внутри редуктора, возникающее из-за неправильного предварительного натяга подшипников.
Также стоит обратить внимание на наличие подтёков масла из-под сальника хвостовика. Износ или неправильная регулировка подшипников приводят к смещению фланца, что нарушает герметичность и ускоряет разрушение уплотнений.
Визуальный осмотр фланца может выявить следы износа, перегрева или биения. Любая неравномерность при вращении указывает на необходимость вмешательства.
Регулярная проверка усилия вращения фланца динамометрическим ключом позволяет отследить потерю натяга. Значение должно находиться в пределах 2–4 Н·м при отсутствии кардана. Если усилие ниже или выше – необходима регулировка и, возможно, замена распорной втулки.
Инструменты и материалы для регулировки подшипников на УАЗ Патриот
Для точной регулировки подшипников хвостовика на УАЗ Патриот необходим комплект специализированного инструмента. В первую очередь потребуется динамометрический ключ с диапазоном 5–25 Н·м для контроля предварительного натяга. Обычный вороток не обеспечит нужной точности, особенно при финишной затяжке гайки хвостовика.
Необходим также торцевой ключ на 30 мм или специальная гайковертная головка, подходящая под гайку фланца. Для фиксации фланца кардана используется стопор или монтажная скоба, предотвращающая его проворачивание при затяжке.
Микрометр или нутромер с ценой деления 0,01 мм потребуется для измерения толщины регулировочных шайб. Без точного подбора шайб невозможно добиться правильного зазора между подшипниками и конической шестернёй.
Плоская отвертка или выколотка с молотком пригодятся для извлечения старой стопорной шайбы. Также понадобится съёмник подшипников, если замена производится полностью. Ударный инструмент не рекомендуется использовать при установке новых деталей – деформации исключаются.
Из материалов потребуется набор регулировочных шайб толщиной от 0,1 до 1,0 мм, оригинальная стопорная гайка, свежая смазка типа Литол-24 или аналогичная с температурным диапазоном до +120 °C. Очиститель для обезжиривания посадочных мест и ветошь также обязательны для обеспечения чистоты сборки.
Подготовка автомобиля к регулировке хвостовика
Перед началом работ необходимо обеспечить стабильный доступ к мосту и исключить возможные риски повреждений. Следующие действия обязательны для корректной подготовки:
- Установить автомобиль на ровную бетонную или асфальтовую поверхность с уклоном не более 1%.
- Использовать надёжные противооткатные упоры под передние колёса.
- Поднять заднюю часть автомобиля с помощью домкрата, зафиксировать мост на надёжных подставках под лонжеронами рамы, а не под элементами подвески.
- Полностью снять задний карданный вал, предварительно промаркировав его положение относительно фланца редуктора и раздаточной коробки.
- Слить масло из редуктора через сливное отверстие, используя ёмкость не менее 2 л. Рекомендуется осмотреть масло на наличие металлической стружки.
- Очистить корпус редуктора от загрязнений в зоне фланца и хвостовика для предотвращения попадания пыли внутрь.
- Подготовить динамометрический ключ с диапазоном от 5 до 50 Н·м, проставку под фланец, а также микрометрический индикатор часового типа для дальнейших измерений предварительного натяга.
Каждый этап подготовки напрямую влияет на точность регулировки и долговечность узла. Пренебрежение любым из пунктов может привести к разрушению подшипников или течи сальника.

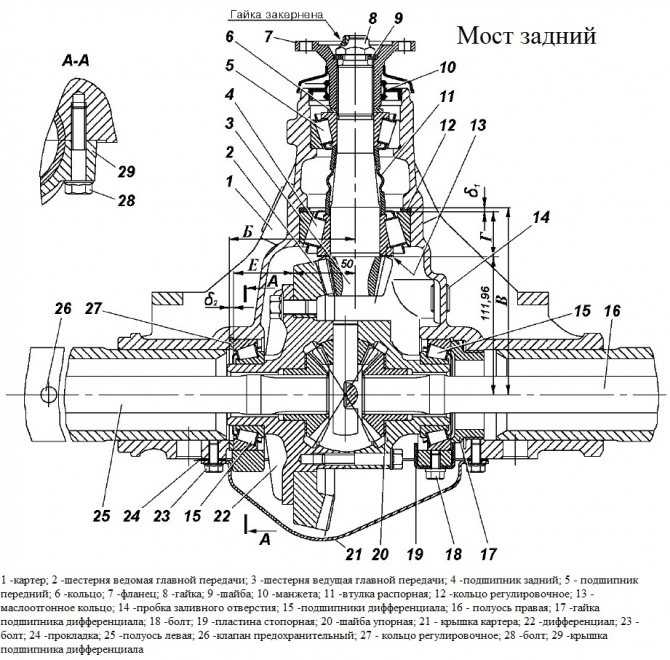

Снятие карданного вала и доступ к хвостовику моста
Перед началом работ необходимо заглушить двигатель, затянуть ручной тормоз и установить противооткатные упоры под колёса. Машину лучше поднять на подъёмник или установить на надёжные опоры, обеспечив свободный доступ к заднему карданному валу.
Крестовина кардана крепится к фланцу хвостовика моста четырьмя болтами с головками под ключ на 14. Для демонтажа потребуется удлинённая трещотка или вороток. Перед откручиванием болтов рекомендуется нанести проникающую смазку, особенно если автомобиль эксплуатировался в условиях высокой влажности или грязи.
После снятия болтов аккуратно сдвиньте кардан от фланца. При необходимости можно слегка простучать по вилке через деревянный брусок, чтобы избежать повреждений. Далее отведите карданный вал в сторону и временно закрепите его проволокой к раме, чтобы он не мешал дальнейшим работам.
С хвостовика снимается фланец, удерживаемый центральной гайкой. Гайка имеет размер 27 мм и затянута с высоким моментом, поэтому потребуется мощный вороток и фиксация фланца от проворачивания. Удобнее всего использовать стопорную пластину или помощника с монтировкой, упираемой в болты фланца.
После откручивания гайки снимите фланец. При необходимости воспользуйтесь съёмником, так как фланец может плотно сидеть на шлицах. Освободив хвостовик, обеспечивается прямой доступ к наружному подшипнику и сальнику редуктора заднего моста.
Проверка преднатяга подшипников с помощью динамометрического ключа
Для точной проверки преднатяга подшипников хвостовика на УАЗ Патриот используется динамометрический ключ с низким диапазоном измерения (до 10 Н·м). Проверка осуществляется при снятом карданном вале и отсутствии масла в редукторе.
Перед измерением необходимо зафиксировать редуктор, чтобы исключить его смещение. Ключ закрепляется на фланце хвостовика. Крутящий момент замеряется при плавном вращении фланца без рывков.
Нормальное значение преднатяга для новых подшипников составляет от 1,1 до 2,2 Н·м. Если редуктор уже эксплуатировался, допускается уменьшение до 0,8 Н·м. Превышение указанных значений указывает на чрезмерный зажим, который приведёт к перегреву и ускоренному износу. Заниженные показатели – признак слабого преднатяга, чреватого осевыми люфтами и вибрацией при движении.
Корректировка осуществляется подбором толщины регулировочной шайбы между хвостовиком и подшипником. Изменение толщины на 0,05 мм вызывает изменение момента вращения примерно на 0,2 Н·м.
После каждой регулировки необходимо повторно провести измерение, пока не будет достигнуто нужное значение момента. Только после этого допустима окончательная сборка и заливка масла.

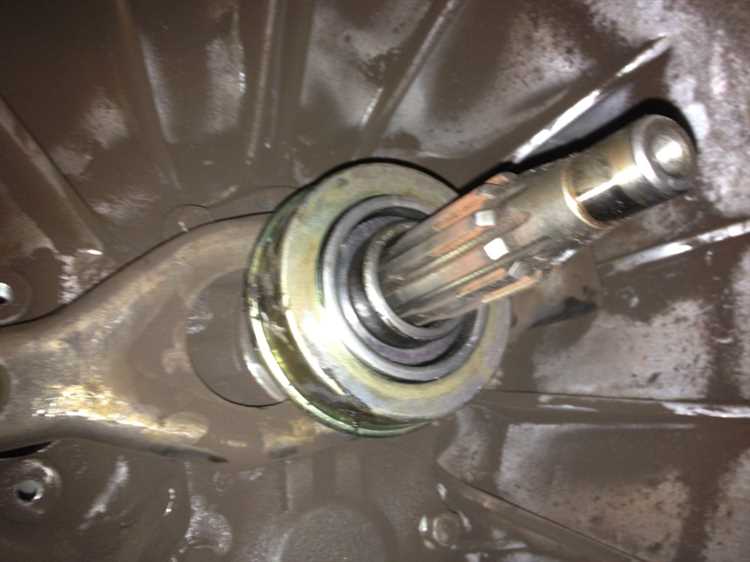

Регулировка гайки хвостовика: пошаговая последовательность
Шаг 1: Демонтаж карданного вала
Отметьте положение фланца хвостовика относительно кардана. Открутите четыре болта крепления карданного вала и аккуратно отведите его в сторону, зафиксировав, чтобы не мешал работе.
Шаг 2: Снятие фланца хвостовика
Зафиксируйте фланец при помощи монтажки или специального фиксатора. Головкой с воротком открутите гайку хвостовика. Снимите фланец, используя съёмник, если он посажен плотно.
Шаг 3: Проверка состояния подшипников и сальника
Осмотрите роликовые подшипники на наличие выработки, зазубрин или следов перегрева. Изношенные элементы необходимо заменить. Проверьте сальник на герметичность – при малейших трещинах замените.
Шаг 4: Установка фланца и предварительная затяжка гайки
Установите фланец на место, совместив метки. Наверните новую самоконтрящуюся гайку. Произведите затяжку до соприкосновения фланца с подшипником. Далее затягивайте с контролем момента и проверкой сопротивления проворачиванию.
Шаг 5: Регулировка преднатяга
С усилием руки проверните фланец – он должен вращаться с лёгким равномерным сопротивлением. Используйте динамометрический ключ: момент вращения фланца должен составлять 15–25 Н·см (при отсутствии сальника) или 3–5 Н·см (при установленном сальнике). При необходимости отпустите или подтяните гайку.
Шаг 6: Фиксация гайки и проверка
После достижения нужного преднатяга накерните гайку по шлицу хвостовика или примените фиксатор резьбы. Проверьте отсутствие осевого люфта и посторонних шумов при вращении. Установите карданный вал, совмещая метки.
Важно: при избыточной затяжке возникает перегрев и ускоренный износ подшипников, при слабой – люфт и стуки в трансмиссии. Работы выполнять на холодном мосту, не превышая нормативных моментов затяжки.
Контроль зазорa и биения после регулировки
После затяжки гайки хвостовика необходимо проверить радиальный и осевой зазоры. Для этого используется индикатор часового типа. Допустимый радиальный зазор в подшипниках – не более 0,05 мм. Измерения проводятся при установленной главной паре и закреплённой фланцевой части. При превышении нормы требуется повторная регулировка с заменой регулировочных шайб.
Биение фланца проверяется на демонтированном кардане. При помощи индикатора оценивается осевое смещение при вращении – допуск составляет не более 0,08 мм. Значение выше указывает на перекос либо повреждение посадочного места подшипников. В этом случае необходимо повторно разобрать узел и осмотреть посадочные пояски на предмет деформации или износа.
Важно: после регулировки хвостовика и проверки зазоров, дифференциал должен вращаться без заеданий и шумов. При прокручивании фланца усилие должно быть равномерным. Рывки или тугое вращение указывают на избыточную предварительную нагрузку.
Контроль проводится на остывшем агрегате, без воздействия температурного расширения. Повторная проверка спустя 100–150 км пробега позволяет выявить просадку регулировки, особенно после установки новых подшипников.
Сборка узла и проверка на посторонние шумы при движении

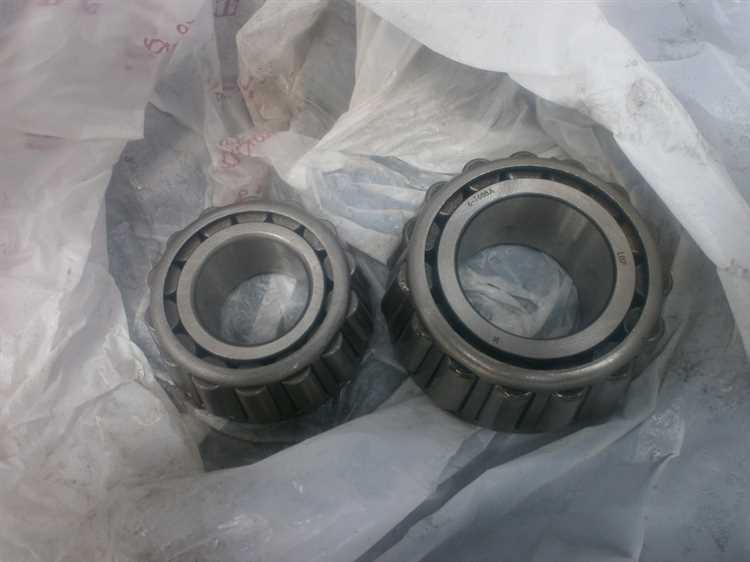

После установки новых или отрегулированных подшипников хвостовика необходимо правильно собрать узел, чтобы избежать преждевременного износа и возникновения шумов.
- Установить хвостовик в корпус редуктора, обеспечив точное совпадение с посадочными поверхностями.
- Нанести трансмиссионное масло на рабочие поверхности подшипников и сальника перед установкой, чтобы исключить сухой запуск.
- Затянуть гайку крепления хвостовика моментом 180–220 Н·м, контролируя при этом преднатяг подшипников. Проворачивание должно быть с легким усилием, но без заеданий.
- Проверить биение фланца индикатором. Допустимое значение – не более 0,1 мм. При превышении – произвести замену деформированных деталей.
- Установить карданный вал, затянуть крепления моментом 70–90 Н·м.
После сборки следует выполнить проверку на наличие шумов во время движения:
- Провести тест-драйв на ровной дороге со скоростью 20–60 км/ч. Прислушиваться к звукам при разгоне и торможении двигателем.
- Металлический звон или гул при сбросе газа часто указывает на недостаточный преднатяг или износ шестерён.
- Периодический шум, изменяющийся с оборотами, может свидетельствовать о несоосности карданного вала после установки.
- При появлении вибраций в салоне дополнительно проверить крепления подвески редуктора и балансировку кардана.
Если после регулировки и сборки шумы сохраняются, необходимо повторно измерить зазор между шестернями главной пары щупом (допуск – 0,15–0,25 мм) и проверить пятно контакта с краской по методу притирки.
Вопрос-ответ:
Как правильно регулировать подшипники хвостовика на УАЗ Патриот?
Регулировка подшипников хвостовика на УАЗ Патриот требует аккуратности и точности. Для начала нужно снять карданный вал и обеспечить доступ к хвостовику. После этого проверяется люфт подшипников и состояние самого хвостовика. Важно следить за правильностью установки подшипников и за их смазкой. Используйте качественное масло, которое подходит для данного типа подшипников, чтобы избежать преждевременного износа.
Какие симптомы указывают на необходимость регулировки подшипников хвостовика на УАЗ Патриот?
Основными признаками того, что требуется регулировка подшипников хвостовика, являются стуки и шумы, исходящие из задней части автомобиля. Эти звуки могут быть следствием износа или недостаточной смазки подшипников. Также стоит обратить внимание на вибрации, которые могут усилиться на определенных скоростях. Если такие симптомы появляются, стоит провести диагностику и проверить состояние подшипников хвостовика.
Как правильно выбрать масло для подшипников хвостовика на УАЗ Патриот?
Выбор масла для подшипников хвостовика зависит от типа автомобиля и условий эксплуатации. Для УАЗ Патриот рекомендуется использовать масла, которые обеспечат хорошую защиту при высоких нагрузках. Лучше всего подходят синтетические или полусинтетические масла, которые имеют высокую стойкость к температурам и износу. Важно соблюдать рекомендации производителя по вязкости и характеристикам масла для передачи, указанные в руководстве по эксплуатации автомобиля.
Можно ли самостоятельно регулировать подшипники хвостовика на УАЗ Патриот, или для этого нужно обращаться в сервис?
Регулировку подшипников хвостовика можно выполнить самостоятельно, если у вас есть необходимые инструменты и опыт в ремонте автомобилей. Процесс требует точности, так как неправильная регулировка может привести к преждевременному износу и даже повреждению других элементов трансмиссии. Если вы не уверены в своих силах, лучше обратиться в сервис, где специалисты смогут качественно провести регулировку и проверить все компоненты системы.
Как часто нужно проверять подшипники хвостовика на УАЗ Патриот?
Рекомендуется проверять состояние подшипников хвостовика каждые 30-40 тысяч километров пробега, особенно если автомобиль используется в тяжелых условиях, таких как бездорожье. Однако, если вы заметили какие-либо необычные звуки или вибрации, проверку стоит провести раньше. Регулярный осмотр и своевременная замена подшипников помогут избежать серьезных поломок и увеличить срок службы трансмиссии автомобиля.
Как правильно регулировать подшипники хвостовика на УАЗ Патриот?
Регулировка подшипников хвостовика на УАЗ Патриот требует внимательности и точности. Первым шагом нужно убедиться в наличии нужных инструментов: гайковерта, съемников, а также качественного смазочного материала. Далее следует разобрать задний мост, освободив подшипники от грязи и ржавчины. Регулировка происходит за счет установки специального кольца или регулировочной втулки, которая помогает задать нужный зазор. После этого важно проверить состояние шестерен хвостовика и убедиться в отсутствии износа. Если подшипники изношены, их следует заменить. Наконец, нужно смазать все детали и собрать узел в обратном порядке, проверяя на ходу отсутствие посторонних звуков и вибраций.
