Бампер на УАЗ выполняет не только декоративную функцию – он защищает кузов от повреждений при езде по бездорожью и служит платформой для установки дополнительного оборудования: лебёдки, фар, проушин. Заводские решения часто не соответствуют требованиям тех, кто использует автомобиль в тяжёлых условиях. Самодельный бампер – это возможность создать конструкцию под конкретные задачи.
Перед началом работ необходимо определить назначение бампера: защита, тяговая нагрузка, монтаж оборудования. Это влияет на выбор материала. Наиболее практичны профильные трубы 60×40 мм и листовая сталь толщиной 3–5 мм. Не стоит использовать более тонкий металл – он не выдержит нагрузки при ударе или буксировке.
Разметку рекомендуется выполнять с помощью картона – вырезаются шаблоны будущих элементов, примеряются по месту, затем переносятся на металл. Сварка проводится полуавтоматом, с обязательным проваром швов в местах, где предполагается установка силовых элементов. Углы и сопряжения лучше усиливать косынками.
Бампер крепится к раме, а не к кузову. Для этого можно использовать существующие точки крепления или изготовить переходные кронштейны из стали не менее 8 мм толщиной. Все крепёжные элементы – болты, шайбы, гайки – должны быть оцинкованными и не ниже класса прочности 8.8.
Готовую конструкцию нужно обработать антикоррозийным составом и покрасить. Оптимально использовать порошковую окраску или эмаль с отвердителем. При необходимости встраиваются места под ПТФ, крепления для хай-джека и площадка под лебёдку с усиливающей рамой внутри.

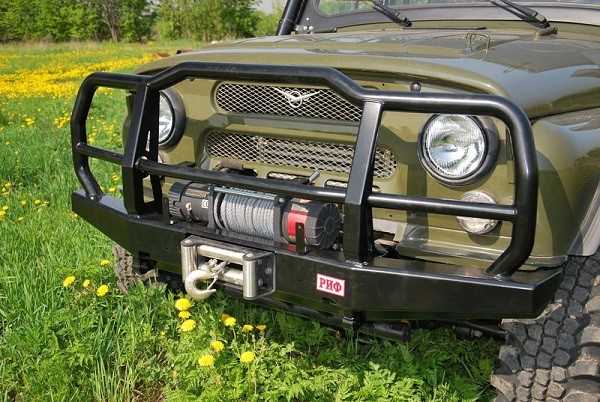

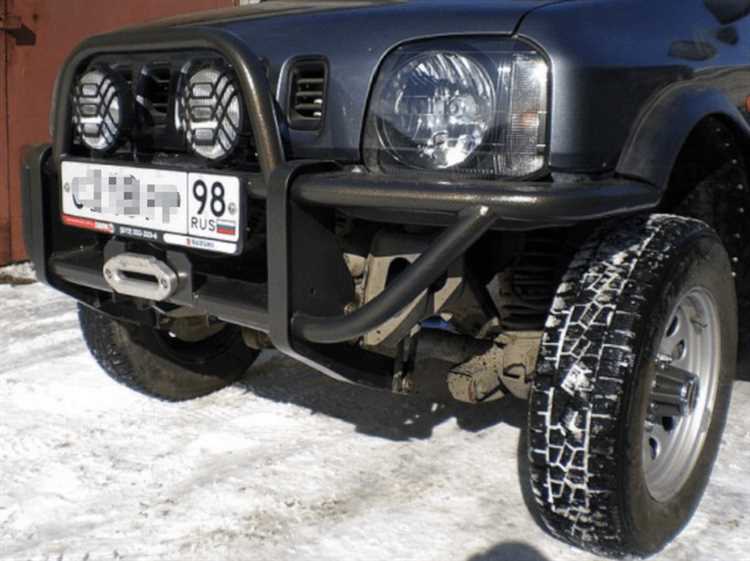

Выбор типа бампера: силовой, трубчатый или комбинированный
Силовой бампер изготавливается из листовой стали толщиной от 3 до 5 мм. Он обеспечивает защиту кузова и узлов подвески при ударе или наезде на препятствия. Рекомендуется для УАЗов, используемых в условиях бездорожья, где высока вероятность контакта с камнями, бревнами и другими твердыми объектами. Минус – значительный вес, требующий усиления креплений и, в некоторых случаях, переделки кронштейнов рамы.
Трубчатый бампер выполняется из профильной или круглой трубы диаметром от 50 мм. Преимущество – меньшая масса по сравнению с силовым аналогом, что снижает нагрузку на подвеску. Подходит для умеренного оффроуда и улучшает углы въезда и съезда за счёт минимальной площади выступов. Не защищает от сильных ударов, зато проще в изготовлении: достаточно сварки, гибки и точного расчёта формы по кузову УАЗа.
Комбинированный вариант сочетает прочную силовую основу и трубчатую внешнюю структуру. Чаще всего используется в экспедиционном тюнинге. Основа берёт на себя нагрузку, а трубы формируют защитную рамку и точки крепления под свет, домкрат, лебёдку. Такой бампер сложнее в изготовлении: потребуется точная подгонка, сварка разных типов металла, антикоррозийная обработка всех швов. Зато он универсален и приспособлен для длительных автономных поездок.

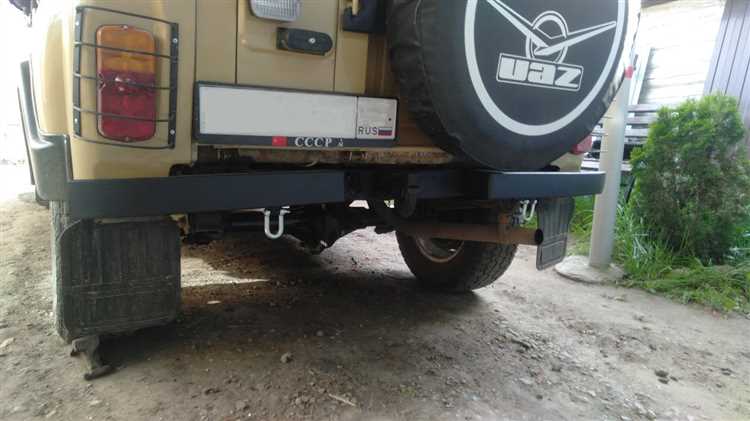

Определение точек крепления и габаритов будущей конструкции
Для начала демонтируются штатный бампер и все навесные элементы, закрывающие силовые узлы. Открываются рама, передняя поперечина и точки заводского крепления. На большинстве моделей УАЗ, таких как 3151 или Hunter, имеются штатные отверстия на лонжеронах, которые можно использовать для установки самодельной конструкции без дополнительной сверловки. При необходимости усиления применяются закладные пластины толщиной не менее 6 мм с резьбовой нарезкой М12.
Перед замером габаритов необходимо установить колёса штатного или планируемого диаметра, так как их вылет и высота влияют на геометрию выноса бампера. Расстояние от передней кромки рамы до наружного края нового бампера не должно превышать 300 мм для обеспечения угла въезда не менее 35°. Ширина конструкции подбирается с учётом защиты фар и крыльев, но без перекрытия радиусных зон поворота – допустимым считается выступ за линию кузова не более чем на 50 мм с каждой стороны.
Особое внимание уделяется размещению проушин и лебёдки. Для надёжной интеграции проушины располагаются строго на оси рамы, на одной линии с буксировочными проушинами сзади. Площадка под лебёдку приваривается или крепится болтами к верхней полке лонжеронов и поперечине, выдерживая нагрузку в 3–4 тонны. Расстояние между точками крепления лебёдки – стандартное 254 мм по горизонтали и 114,3 мм по вертикали (по шаблону большинства моделей).
Для повышения жёсткости каркаса рекомендуется интеграция боковых усилителей, соединяющих кронштейны крепления с основной рамой через диагональные косынки. Все размеры фиксируются с точностью до миллиметра, создаётся чертёж или шаблон из плотного картона, с обязательной примеркой на автомобиле перед изготовлением металлической конструкции.
Подбор и закупка металлопроката и вспомогательных материалов
Для изготовления прочного и функционального бампера на УАЗ потребуется правильно подобранный металлопрокат. Оптимальный выбор – стальной лист толщиной 3–4 мм для лицевых элементов и профильная труба 60×40×2 мм или 80×40×3 мм для силового каркаса. Для усилений подойдут уголки 40×40×4 мм и швеллер №8.
- Листовая сталь 3–4 мм – используется для передней панели, боковых щёк и декоративных накладок. Оцинковка не рекомендуется из-за сложности сварки и токсичности при нагреве.
- Профильные трубы – основа конструкции. Подходят прямоугольные или квадратные профили. Предпочтение стоит отдавать трубе с толщиной стенки не менее 2 мм.
- Швеллер или уголок – необходимы для усиления крепёжных зон и изготовления кронштейнов.
- Арматура 10–12 мм – пригодится для усилений в местах возможных деформаций при ударе.
Покупать металл целесообразнее в проверенных металлобазах, где можно выбрать необходимый объём без переплат. Часто доступны остатки и обрезки, которые обойдутся дешевле при таком небольшом проекте.
Из вспомогательных материалов потребуются:
- Сварочные электроды (типа МР-3 или УОНИ 13/55) или проволока для полуавтомата – в зависимости от используемого оборудования.
- Грунтовка по металлу (на алкидной или эпоксидной основе) – для защиты от коррозии до покраски.
- Обезжириватель – необходим для подготовки поверхности перед сваркой и покраской.
- Шлифовальные круги по металлу (зернистость P40–P80) – для зачистки сварных швов и подготовки к покраске.
- Краска типа «молотковая» или полиуретановая автоэмаль – устойчива к сколам и влаге.
Все материалы стоит закупить с небольшим запасом, особенно листовой металл и расходники, чтобы избежать простоев при ошибках раскроя или доработках.

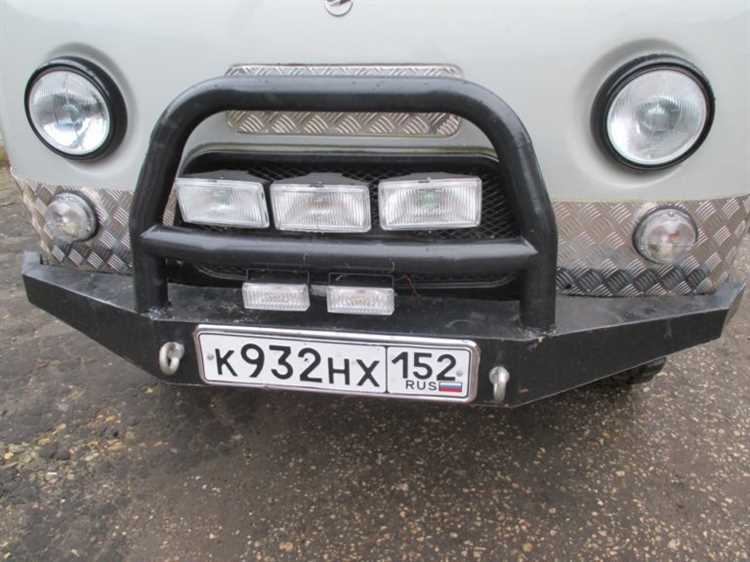

Разметка и резка элементов бампера в гаражных условиях
Перед началом разметки необходимо подготовить листовую сталь толщиной 3–4 мм. Для бампера на УАЗ оптимально использовать металл с высокой прочностью на изгиб, например, сталь марки 09Г2С. Поверхность зачищают от окалины и ржавчины с помощью лепесткового круга на болгарке для точной разметки.
Для разметки используют металлическую линейку, угольник и разметочный штангенциркуль. Контуры деталей наносятся маркером на обезжиренную поверхность. Шаблоны можно вырезать заранее из плотного картона или фанеры, что позволяет быстрее перенести форму на металл и минимизировать ошибки.
Краевые линии размечаются с допуском 1–2 мм на последующую мехобработку. Отверстия под крепёж размечаются сразу, с обязательной проверкой расстояний относительно монтажных точек рамы. Контроль симметрии проводят путём наложения шаблонов и измерения диагоналей.
Резку выполняют углошлифовальной машиной с отрезным кругом по металлу толщиной 1,6–2 мм. Чтобы избежать перегрева металла и коробления, рез выполняют прерывисто, с перерывами на охлаждение. Для длинных и прямых линий используют направляющую из угольника, закреплённого струбцинами.
После резки края обрабатываются шлифовальным кругом для удаления заусенцев. Особое внимание уделяется кромкам, которые будут свариваться: они должны быть ровными и иметь фаску под сварной шов. Все элементы нумеруются для последующей сборки и подгонки на кузове.
Сварка каркаса и усиленных узлов бампера
Перед началом сварочных работ необходимо обеспечить точную фиксацию всех элементов каркаса. Используйте сварочный стол или жёсткую раму для исключения перекосов. При изготовлении каркаса применяйте профильную трубу 60×40×3 мм для основной конструкции и 40×20×2 мм для второстепенных перемычек.
Сварка должна выполняться полуавтоматом в среде CO2 или смеси Ar+CO2, проволокой диаметром 0,8–1,0 мм. Начинайте с прихваток: по два шва на каждое соединение – для фиксации без деформации. После проверки геометрии проваривайте стыки по периметру швами длиной не более 30 мм с интервалами 20–30 мм. Это исключит коробление металла при охлаждении.
- Углы каркаса усиливайте накладками из листовой стали толщиной не менее 5 мм, приваривая их по периметру швами «в угол».
- Места крепления к лонжеронам усиливайте стальными площадками 100×100×6 мм с отверстиями под болты М12. Обварка по контуру обязательна.
- Для установки проушин под шаклы используйте круглый пруток Ø20 мм или вырезанные проушины из стали 10–12 мм, приваренные к усиленным вставкам внутри каркаса.
- Установку закладных пластин выполняйте до полной сборки. Используйте закладные из стали 6–8 мм, обваривая их по внутреннему периметру коробчатой части бампера.
После окончания сварки произведите зачистку швов, уделяя внимание местам сопряжения элементов, чтобы избежать концентрации напряжений. Контроль прочности соединений выполняйте шлифовкой и осмотром на наличие непроваров и пор. Обязательная процедура – обезжиривание и нанесение антикоррозионного грунта сразу после сварки.
Проверка соответствия бампера кузову и корректировка геометрии
Для точной проверки соответствия важно использовать уровень и линейку. Убедитесь, что бампер не имеет перекосов по вертикали и горизонтали относительно кузова. Если имеются отклонения, необходимо откорректировать конструкцию, что потребует регулировки кронштейнов или самого бампера. В некоторых случаях можно подогнуть крепежные элементы для лучшего прилегания.
Также стоит проверить зазор между бампером и кузовом на всей его длине. Зазор должен быть одинаковым с обеих сторон, если зазор слишком большой или маленький, нужно отрегулировать посадочные места. При необходимости корректируются как крепежи, так и элементы, обеспечивающие жесткость бампера.
После установки бампера рекомендуется провести тест на прочность: несколько раз приложить усилие в различных точках бампера. Это поможет выявить слабые места в креплениях и геометрии, которые нужно будет дополнительно усилить. Проверьте, чтобы бампер не заходил на другие элементы кузова, такие как фары или крылья, особенно при подвижках или нагрузках на кузов.
Корректировка геометрии бампера может потребовать использования сварочного оборудования или болтовых соединений для внесения изменений в конструкцию. В случае, если форма бампера была нарушена во время изготовления, исправление геометрии потребует внимательности и точных измерений. Работать с металлом нужно аккуратно, чтобы не ослабить прочность и не повредить внешнюю отделку автомобиля.

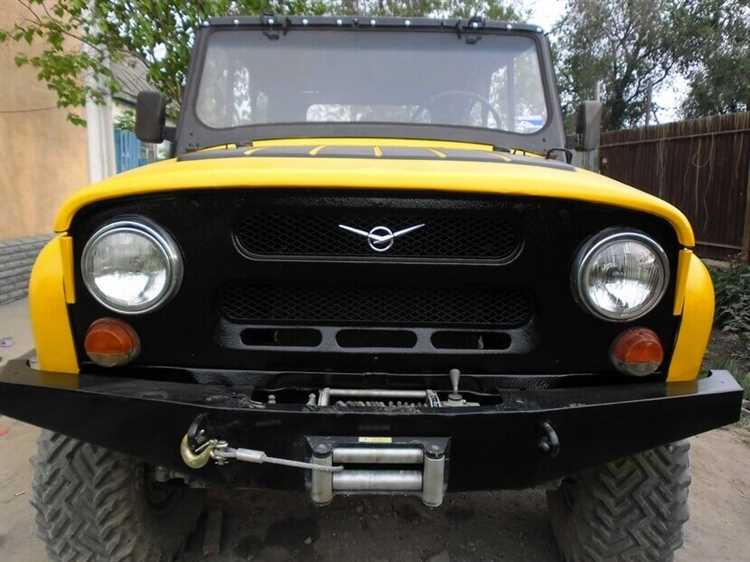

Подготовка поверхности к покраске и нанесение антикоррозийного покрытия
Перед началом покраски самодельного бампера на УАЗ необходимо тщательно подготовить его поверхность. Неправильно подготовленная поверхность приведет к плохому сцеплению краски и быстрому ухудшению ее состояния, а также увеличит вероятность появления коррозии. Основные этапы подготовки включают очистку от грязи, старого покрытия и ржавчины, шлифовку и нанесение антикоррозийного покрытия.
Первым шагом является полная очистка бампера от грязи и пыли. Для этого используется моющее средство, которое эффективно удаляет не только видимую грязь, но и масла или смазки, оставшиеся после обработки металла. Важно использовать средства, не оставляющие остаточных следов.
Далее следует удаление старой краски и ржавчины. Для этого используйте абразивные материалы, такие как наждачная бумага с крупностью 80-120, или специализированную шлифмашину. Сильно поврежденные участки можно обработать металлической щеткой или молотковым способом. При необходимости воспользуйтесь химическими средствами для удаления краски, такими как жидкость для удаления краски или растворитель.
После очистки и снятия старого покрытия поверхность необходимо тщательно обезжирить. Для этого используют специальные обезжириватели или растворители, которые удаляют остатки масел и жиров с металла, обеспечивая хорошее сцепление нового покрытия с поверхностью.
Шлифовка является важным этапом, так как она позволяет сгладить возможные неровности, созданные в процессе удаления старого покрытия. Для шлифовки выбирайте бумагу средней зернистости (120-180). При этом старайтесь не повредить металл и не оставлять глубоких царапин. Завершающим этапом шлифовки является использование мелкозернистой бумаги (400-600), которая создаст гладкую поверхность для нанесения антикоррозийного покрытия.
После подготовки металлической поверхности важно нанести антикоррозийное покрытие, которое защитит бампер от ржавчины. Для этого применяются антикоррозийные грунтовки на основе эпоксидных или полиуретановых смол. Эти покрытия создают барьер между металлом и внешними факторами, такими как влага и соли. Наносить грунтовку лучше всего в два слоя, соблюдая промежуток времени между нанесением для полного высыхания каждого слоя.
После нанесения грунта следует его легкое ошкуривание для улучшения сцепления с верхним слоем краски. На высохшую и обработанную грунтовку можно наносить финишное покрытие – краску, которую следует выбирать в зависимости от условий эксплуатации (например, стойкие к механическим повреждениям и химическим веществам составы). Рекомендуется использовать краску с высокой устойчивостью к ультрафиолетовому излучению для долговечности покрытия.
Монтаж самодельного бампера на раму и подключение лебёдки или фар
Перед установкой бампера необходимо проверить, чтобы рама не имела повреждений или деформаций, которые могут снизить прочность крепления. После размещения бампера на раме, фиксируем его на нужной высоте, проверив, чтобы он не мешал работе подвески и не перекрывал доступ к важным узлам автомобиля, таким как радиатор или системы охлаждения.
Для подключения лебёдки на самодельный бампер потребуется дополнительное крепление, которое обеспечит устойчивость к нагрузкам. Лебёдку устанавливают в центр бампера, используя усиленные кронштейны, закрепленные с помощью высокопрочных болтов. Важно, чтобы место установки лебёдки находилось на уровне передних колес, чтобы при тяге не происходило перекоса.
Для подключения лебёдки к электросистеме УАЗа следует использовать проводку сечением не менее 4 мм² для обеспечения стабильного тока. Подключение производится к аккумулятору через предохранитель, который защищает систему от коротких замыканий. При необходимости, лебёдка может быть подключена через дополнительный реле для автоматизации включения и отключения.
При установке фар на бампер нужно учитывать угол наклона и ориентацию света. Для этого обычно используют крепежные элементы с возможностью регулировки угла освещения. Перед установкой стоит проверить соответствие фар электрической сети автомобиля и установить реле для защиты от перегрузок. Провода должны быть прокачены через защитные кожухи, чтобы избежать повреждений при эксплуатации на сложных маршрутах.
Важно помнить, что монтаж самодельного бампера должен проводиться с учетом всех нагрузок, которые будут восприниматься во время эксплуатации. Качество крепежа, правильная установка лебёдки и фар напрямую влияют на безопасность и надежность вашего автомобиля.
Вопрос-ответ:
Какие материалы лучше использовать для изготовления самодельного бампера на УАЗ?
Для изготовления самодельного бампера на УАЗ обычно выбирают прочные и устойчивые к нагрузкам материалы. Это может быть сталь, например, углеродная сталь толщиной 4-5 мм, или алюминий, который легче, но требует особой обработки для обеспечения прочности. Также можно использовать трубы сечением около 40 мм для усиления конструкции. Некоторые автолюбители используют комбинированные материалы, например, сталь с элементами из пластика, чтобы уменьшить вес и повысить коррозионную стойкость.
Как сделать крепление для самодельного бампера на УАЗ?
Крепление для самодельного бампера следует делать на основе заводских точек крепления, чтобы обеспечить максимальную безопасность и надежность. Обычно используются болты и усиленные монтажные пластины. Важно, чтобы крепление было рассчитано на предполагаемые нагрузки и вибрации. Для этого можно использовать метизы высокого качества, такие как высокопрочные болты и гайки, которые устойчивы к коррозии. Если потребуется, можно дополнительно сварить усилители из металла для повышения прочности конструкции.
Как правильно сварить самодельный бампер для УАЗ?
При сварке самодельного бампера для УАЗ важно соблюдать точность и аккуратность, чтобы избежать деформаций конструкции. Для этого нужно использовать электросварку с учетом правильного выбора сварочного аппарата и электрода для данного типа металла. Перед сваркой стоит тщательно подготовить поверхности, очистив их от грязи и ржавчины. Сварные швы должны быть ровными, без трещин и дефектов, так как от качества сварки зависит не только внешний вид бампера, но и его безопасность в эксплуатации.
Можно ли сделать самодельный бампер для УАЗ своими руками, не имея опыта в сварке?
Если у вас нет опыта в сварке, изготовление самодельного бампера может быть сложной задачей, но вполне выполнимой с учетом соблюдения определенных шагов. Для начала стоит ознакомиться с основами сварочного дела: изучить технику безопасности, правильный выбор аппарата и материалы для сварки. Также можно обратиться за помощью к специалистам или попросить наставления у более опытных автолюбителей. В случае отсутствия опыта можно воспользоваться болтовыми соединениями, что позволит избежать сварки и значительно упростит процесс. Однако важно помнить, что даже в таком случае конструкция должна быть прочной и надежной.
