Салон УАЗ Буханки конструктивно не предусматривает полноценный обдув ног, особенно для передних пассажиров. В результате в холодное время года возникает проблема неравномерного прогрева: воздух подается в верхнюю часть кабины, а нижняя зона, включая ноги, остается холодной. Это особенно ощутимо при температурах ниже -10°C, когда теплопотери через пол и двери значительно возрастают.
Для решения этой проблемы необходимо доработать систему вентиляции и отопления. Один из наиболее эффективных способов – установка дополнительного воздуховода, направляющего поток тёплого воздуха от штатного отопителя к ногам водителя и переднего пассажира. Чаще всего используется пластиковый или гофрированный шланг диаметром 50–75 мм, подключаемый к дефлектору отопителя или воздухозаборнику. Длина и диаметр подбираются с учетом конфигурации салона, чтобы не снижалась скорость потока.
Важно предусмотреть возможность регулировки направления и интенсивности обдува. Для этого можно установить поворотные сопла от других моделей автомобилей или использовать простые заслонки из оцинкованного металла. Монтаж следует производить с учетом доступа для обслуживания и очистки, поскольку в Буханке часто накапливается пыль и влага в вентиляционных каналах.
Особое внимание следует уделить герметичности соединений и теплоизоляции трубопровода. Применение самоклеящегося утеплителя типа «Изолон» позволит минимизировать теплопотери и повысить КПД всей системы. Дополнительный эффект даст установка дополнительного вентилятора на 12 В, который обеспечит стабильный поток воздуха при низких оборотах двигателя.
Разбор штатной системы вентиляции УАЗ Буханка
Штатная вентиляция УАЗ Буханка основана на принудительном заборе воздуха через передний воздухозаборник, расположенный под лобовым стеклом. Воздух поступает в металлический воздуховод, встроенный в переднюю панель, и через два регулируемых дефлектора распределяется в салон. Основной поток направлен на лобовое стекло для предотвращения запотевания.
Отопитель совмещён с системой вентиляции. Он оснащён радиатором, подключённым к системе охлаждения двигателя, и электровентилятором. Воздух прогревается и поступает в салон через напольные отверстия и дефлекторы. Поток на ноги пассажиров и водителя в заводской конфигурации слабый из-за ограниченного числа воздуховодов и неудачного размещения выходных каналов.
Недостатки конструкции: малая производительность вентилятора, плохая герметичность корпуса печки, слабая изоляция воздуховодов. При движении на малых скоростях или в стоячем положении поток воздуха практически не ощущается, особенно в нижней части салона.
Рекомендации: для улучшения работы штатной вентиляции необходимо устранить неплотности в соединениях воздуховодов, заменить штатный вентилятор на более производительный, модернизировать направление потока с помощью дополнительных каналов в сторону ног. Также целесообразно теплоизолировать внутренние стенки воздуховодов и корпуса отопителя для снижения теплопотерь.
Определение слабых мест в обдуве зоны ног
В конструкции УАЗ Буханка обдув нижней части салона реализован неэффективно по ряду технических причин. Выявление слабых точек позволяет точно определить направления доработки системы отопления и вентиляции.
- Отсутствие направленного потока к ногам водителя и переднего пассажира. Воздух из печки преимущественно поступает в центральную часть салона, минуя нижние зоны кабины.
- Слабо продуваемый тоннель у передней перегородки. Из-за особенностей компоновки кузова воздух рассеивается и не доходит до ног, особенно зимой при низких температурах.
- Низкая производительность штатного вентилятора. Даже на максимальной скорости поток воздуха недостаточен для прогрева ног при морозе.
- Отсутствие воздуховодов к задним сиденьям. Зона ног пассажиров в задней части фургона или микроавтобуса практически не обдувается, что приводит к значительному дискомфорту.
- Потери тепла через неутеплённые участки пола и дверей. Даже при наличии потока, эффективность обогрева снижается из-за теплопотерь через щели и плохо утеплённые панели.
- Для проверки направленности потоков используйте бумажные ленты или дымогенератор при включённой печке. Это покажет, куда реально движется воздух.
- Замерьте температуру в районе ног с помощью инфракрасного термометра после 10 минут прогрева на холостом ходу. Показания ниже +15 °C указывают на проблему.
- Проверьте герметичность уплотнений передней перегородки, люков и дверей – утечки воздуха усиливают теплопотери и ухудшают циркуляцию.
Точное понимание слабых мест позволяет приступить к грамотной модернизации системы обдува без лишних затрат и экспериментов.

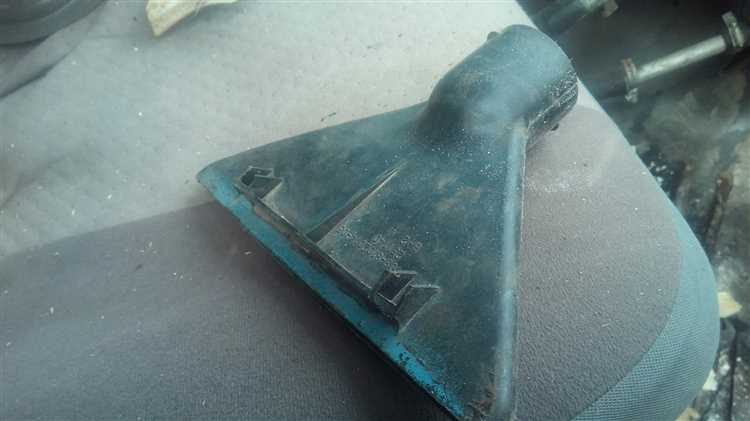

Выбор точки подключения дополнительного воздуховода
Наиболее удобный участок для врезки – это резиновая гофра, идущая от корпуса отопителя. Её легко демонтировать, при необходимости заменить и врезать в неё пластиковый тройник с внутренним диаметром 50–60 мм. Тройник рекомендуется герметизировать силиконовым уплотнителем, фиксировать хомутами из нержавеющей стали. Важно избегать резких углов и сужений – это снижает напор и эффективность обдува.
Если в машине установлена модернизированная печка с двумя выходами, допустимо подключаться к запасному патрубку, изначально предназначенному для заднего отопления. В этом случае используется гофра ПВХ диаметром не менее 50 мм с внутренним армированием, чтобы избежать деформации при нагреве.
При выборе точки подключения необходимо учесть направление потока: подключение с обратной стороны отопителя (со стороны забора воздуха) недопустимо – воздух будет поступать холодный. Также важно проверить герметичность уже существующих соединений: подсос воздуха снижает давление, и дополнительный контур не получит достаточного объёма тёплого потока.
Установка воздуховодов к зоне ног водителя и пассажира
Для организации эффективного обдува ног необходимо установить направленные воздуховоды от печки непосредственно к нижней части передней зоны салона. Заводская конструкция УАЗ Буханка не предусматривает такие воздуховоды, поэтому требуется доработка.
- Снимите обшивку панели и ковролин в передней части салона до уровня моторного отсека.
- Выберите гофрированные пластиковые или алюминиевые воздуховоды диаметром 50–63 мм. Оптимальная длина – около 1,2 м на каждую сторону.
- На корпусе печки найдите свободные выходы или сделайте врезку при помощи тройника. Используйте металлические хомуты для герметичного соединения.
- Прокладывайте воздуховоды вдоль тоннеля пола, избегая перегибов и мест возможного перегрева от выхлопной системы.
- Закрепите воздуховоды к кузову пластиковыми клипсами или металлическими держателями с резиновыми прокладками, шаг крепления – не реже 30 см.
- На выходах установите направляющие насадки (дефлекторы) с возможностью регулировки потока. Лучше использовать дефлекторы от отечественных моделей (ГАЗ, ВАЗ) – они легко адаптируются.
- Для пассажирской стороны воздуховод можно завести под бардачок, закрепив его внутри кожуха или под сиденьем.
После установки проверьте равномерность потока воздуха при различных режимах работы печки. При слабом обдуве используйте вспомогательный вентилятор внутри воздуховода или увеличьте диаметр трубки.
Подключение вентилятора для направленного обдува
Для организации обдува ног в УАЗ Буханка целесообразно установить компактный 12-вольтовый вентилятор с возможностью направленного потока. Подойдут модели с креплением на саморезы и регулируемым кожухом, например, вентиляторы от ГАЗели или ВАЗ 2108.
Вентилятор монтируется под передней панелью на уровне ног водителя и переднего пассажира. Оптимальное место – в районе воздуховодов отопителя, с отводом потока вниз. Для фиксации используются металлические уголки или кронштейны, прикрученные к кузову через резиновые прокладки для снижения вибраций.
Питание подводится от штатной бортовой сети через предохранитель на 7,5 А. Рекомендуется использовать отдельный выключатель, выведенный на центральную консоль. Подключение через реле повышает надёжность и защищает контакты от перегрева. Сечение провода не менее 1,5 мм².
Если вентилятор двухскоростной, предусматривается установка переключателя с фиксированными положениями. Важно обеспечить заземление вентилятора на корпус автомобиля, избегая «массы по кузову» через крепёжные винты.
После монтажа проверяется поток воздуха – он должен направляться в область ступней и не отклоняться при закрытии дверей. При необходимости корректируется угол наклона кожуха или добавляется направляющий дефлектор из пластика или алюминия.

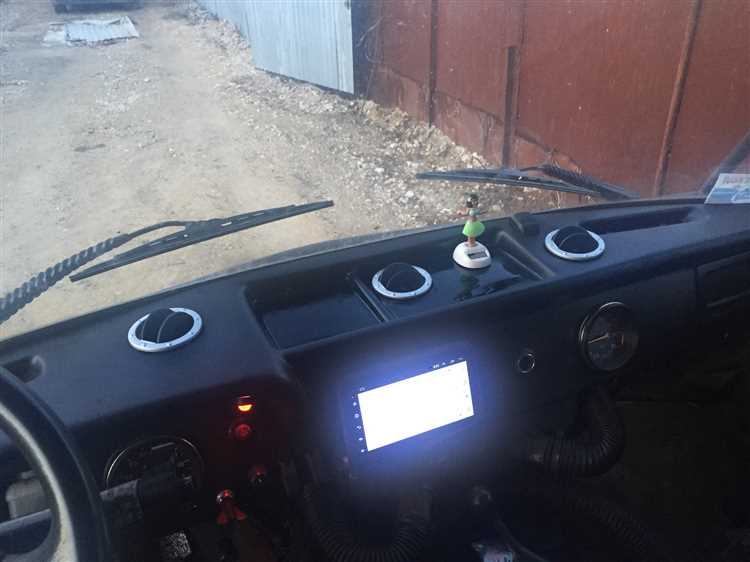

Использование жиклеров и дефлекторов для точного направления потока
Жиклеры являются основными элементами, регулирующими объем и интенсивность потока воздуха. Их правильная установка в системе обдува помогает добиться равномерного распределения воздуха по салону. Для обдува ног важно выбрать жиклеры с подходящими характеристиками, такими как диаметр отверстий, что влияет на давление и скорость потока. Рекомендуется использовать жиклеры с возможностью точной регулировки потока, чтобы можно было контролировать интенсивность обдува в зависимости от условий эксплуатации.
Дефлекторы позволяют изменять угол наклона потока воздуха. Их установка на жиклеры дает возможность направить поток точно на нужную область. Для обдува ног особенно эффективны дефлекторы с регулируемым углом наклона, так как это позволяет направить воздух именно на пол, избегая его попадания на лицо водителя или пассажиров. При установке дефлекторов важно учитывать их расположение так, чтобы поток не пересекался с потоками воздуха от других дефлекторов, обеспечивая равномерность обдува по всему салону.
Правильная комбинация жиклеров и дефлекторов позволяет не только направить поток воздуха на ноги, но и регулировать его интенсивность, что особенно важно в холодное время года. Использование комплектов с функцией регулировки температуры и скорости потока значительно повышает комфортность эксплуатации УАЗ Буханка.
Также стоит обратить внимание на качество материалов, из которых изготовлены жиклеры и дефлекторы. Для долговечности системы обдува следует выбирать комплектующие, устойчивые к воздействию высоких температур и механическим повреждениям.
Подключение к электросети и установка выключателя
Для подключения обдува ног в УАЗ Буханка к электросети потребуется провести несколько этапов. Важно правильно выбрать источник питания, чтобы не перегрузить систему и обеспечить стабильную работу устройства.
Начните с выбора места для установки выключателя. Он должен располагаться в доступном для водителя месте, обычно на приборной панели или в районе консоли. Установите его так, чтобы не создавать неудобства при использовании других элементов управления.
Подключение к электросети необходимо выполнить через реле, которое обеспечит безопасность устройства. Реле лучше подключать через предохранитель, чтобы предотвратить короткое замыкание и защитить всю систему. Подключение происходит через проводку, которая должна быть проложена с учетом стандартов безопасности. Используйте проводку с сечением, подходящим для данного типа нагрузки, например, 1.5 мм² для маломощных устройств.
Установка выключателя выполняется после того, как все соединения проведены. Выключатель должен быть подключен в разрыв проводки, который идет к обдуву ног. При установке выключателя обязательно учитывайте правильность его крепления и доступность для оператора, чтобы не возникло ситуаций, когда выключатель окажется недоступен при движении.
Важно: перед подключением убедитесь в том, что система не подключена к аккумулятору, чтобы избежать короткого замыкания или других неисправностей. После установки выполните проверку всех соединений, убедитесь в отсутствии контактов с кузовом и других возможных дефектов.
Таким образом, правильное подключение к электросети и установка выключателя гарантируют безопасную и надежную работу системы обдува ног в салоне УАЗ Буханка.
Проверка системы обдува и устранение возможных утечек воздуха
Для обеспечения эффективной работы системы обдува ног в УАЗ Буханка необходимо тщательно проверять все компоненты на предмет утечек воздуха. Даже небольшие повреждения могут существенно снизить эффективность обогрева и обдува. Следующие шаги помогут выявить и устранить возможные проблемы.
1. Осмотр воздуховодов и соединений
Начните с визуального осмотра воздуховодов. Убедитесь, что все соединения плотные и не имеют трещин. Особенно это касается мест, где воздуховоды соединяются с вентилятором и распределительными отверстиями. Трещины или повреждения в трубах могут вызвать утечку воздуха и снизить давление в системе. В таких случаях рекомендуется заменить поврежденные участки или использовать герметик для устранения небольших дефектов.
2. Проверка герметичности дверных и оконных уплотнителей
Нередко причиной утечек воздуха становится нарушение герметичности дверных и оконных уплотнителей. Проверьте уплотнители на наличие износа или повреждений. Для проверки герметичности можно использовать зажженную свечу или зажигалку. Если пламя отклоняется от вертикали, это свидетельствует о наличии сквозняков и утечек.
3. Тестирование вентилятора
Проверьте работу вентилятора обдува. Включите систему на разных режимах и следите за силой воздушного потока. Если поток воздуха ослаблен, возможно, засорены фильтры или поврежден мотор вентилятора. Очистка фильтров и замена неисправных частей поможет вернуть нормальную производительность.
4. Проверка системы охлаждения
Проблемы с системой охлаждения могут также повлиять на эффективность обдува. Убедитесь, что охлаждающая жидкость находится на нужном уровне и не имеет признаков утечек. Низкий уровень охлаждающей жидкости может привести к перегреву системы и снижению мощности вентилятора.
5. Проверка положения заслонок и дефлекторов
Неправильная работа заслонок и дефлекторов может ограничить подачу воздуха. Осмотрите механизмы управления заслонками и убедитесь, что они работают плавно. Если заслонки не закрываются или не открываются полностью, их следует отрегулировать или заменить поврежденные элементы.
6. Использование герметика и шумоизоляции
Для дополнительной изоляции можно использовать специализированные герметики и шумоизоляционные материалы, которые помогут устранить микротрещины и улучшить звукоизоляцию в салоне. Это также повысит эффективность обдува за счет снижения потерь воздуха.
Вопрос-ответ:
Как установить систему обдува ног в УАЗ Буханка?
Установка обдува ног в УАЗ Буханка начинается с подбора подходящего оборудования, как правило, для этого используется вентилятор отопителя и дополнительные воздуховоды. Нужно установить воздушные каналы на уровне ног пассажиров, подключить их к системе отопления и разместить отверстия в нужных местах. Важно правильно провести монтаж, чтобы воздух не выходил наружу и не создавал дискомфорт. После этого система подключается к электросети автомобиля, и проверяется ее функционирование.
Какие материалы понадобятся для установки обдува ног в УАЗ Буханка?
Для установки системы обдува ног в УАЗ Буханка вам понадобятся вентилятор отопителя, гибкие воздуховоды, пластиковые или металлические трубы, крепежи, а также термоизоляция для защиты от перегрева. Также потребуется проводка для подключения вентилятора к электрической системе и специальные фильтры, если планируется фильтрация воздуха. Для монтажа можно использовать стандартные автомобильные инструменты: отвертки, ключи, а также термоусадочные трубки для обеспечения герметичности.
Нужно ли менять систему отопления УАЗ Буханка, чтобы установить обдув ног?
В большинстве случаев систему отопления УАЗ Буханка менять не требуется, так как обдув ног можно установить в рамках существующей системы. Основное, что нужно сделать — это добавить дополнительные воздуховоды и подключить их к уже имеющемуся отопителю. Важно, чтобы каналы не мешали нормальной циркуляции воздуха, и чтобы температура в салоне оставалась стабильной. Однако, если система отопления сильно изношена или не справляется с нагрузкой, может потребоваться модернизация отопителя.
Как улучшить эффективность обдува ног в УАЗ Буханка?
Чтобы повысить эффективность обдува ног в УАЗ Буханка, можно установить более мощный вентилятор отопителя или улучшить циркуляцию воздуха в салоне. Один из способов — это размещение дополнительных воздуховодов, которые направляют поток теплого воздуха непосредственно на ноги пассажиров. Также важно правильно разместить отверстия для выхода воздуха, чтобы они не блокировались различными предметами. Дополнительное улучшение можно достичь за счет установки фильтров для очистки воздуха и обеспечения максимальной теплоизоляции труб.
