Замена или модернизация электропроводки на УАЗ – задача, требующая чёткого понимания конструкции автомобиля. Штатная проводка на многих моделях, особенно на УАЗ-469, часто не соответствует современным требованиям по надёжности и безопасности. Провода со временем теряют изоляцию, контакты окисляются, реле выходят из строя. Решение – полная замена электропроводки с использованием современных компонентов.
Перед началом работ необходима электрическая схема именно вашей модификации УАЗ – их множество, и различия между ними критичны. Для УАЗ-3151, например, типовая схема включает около 80 соединений, а для УАЗ Хантер – более 120. Без этой схемы невозможно правильно разложить цепи питания, зажигания, освещения и вспомогательного оборудования.
Рекомендуемый сечение проводов: для питания стартера и генератора – от 16 мм², для цепей освещения – от 2,5 мм², для вспомогательных приборов – 1–1,5 мм². Используйте только медные многожильные провода с термостойкой изоляцией. Разъёмы – герметичные, типа AMP Superseal или аналогичные. Скрутки, изолента и провода без маркировки – под запретом.
Монтаж начинается с создания новой жгутовой структуры. Провода следует укладывать в гофру, крепить на штатные точки с помощью хомутов. Обязательно соблюдайте цветовую маркировку по схеме: это упростит диагностику в будущем. На щитке приборов – маркировка каждого провода бирками или термоусадкой с надписью. Все соединения – через клеммные колодки или пайку с последующей термоусадкой.
Отдельное внимание – защите: каждый функциональный участок должен быть снабжён предохранителем. Лучше использовать блочный держатель предохранителей с доступом в салоне. В цепи зажигания и топливного насоса обязательно установить реле с контролем через замок зажигания.
Выбор и покупка нужных проводов и расходников для УАЗа
Для замены или полной переделки электропроводки на УАЗе необходимо точно понимать, какие типы проводов использовать. Оптимальный выбор – медные многожильные провода с сечением от 0.75 до 6 мм² в зависимости от нагрузки. Например, для освещения и датчиков подойдут провода 0.75–1 мм², для питания фар – не менее 2.5 мм², для стартера и массы – от 4 мм² и выше.
Покупать стоит только сертифицированную продукцию с термостойкой ПВХ-изоляцией, рассчитанной на температуру до +105°C. Избегайте проводов с маркировкой ПУНП и аналогов, предназначенных для стационарной проводки – они не выдерживают вибрации и перепадов температур.
Обязательно закупите термоусадочные трубки разных диаметров, пластиковые гофры для защиты жгутов, ленты ПВХ и тканевую автоизоляционную ленту. Для соединений нужны качественные обжимные клеммы и наконечники, лучше всего – латунные или омеднённые. Откажитесь от скруток и изоленты в местах соединения – только обжим и пайка с последующей герметизацией.
Для коммутации реле и предохранителей используйте монтажные блоки с контактными площадками на винтах или защелках. Не берите универсальные китайские блоки без маркировки – они ненадёжны. Предпочтение – изделиям от производителей типа «Энергия», «ФЕНИКС-КОНТАКТ» или отечественным аналогам с промышленным допуском.
Разъёмы выбирайте влагозащищённые, типа AMP Superseal или аналогичные, особенно для соединений в моторном отсеке. Не стоит экономить на контактах – они обеспечивают стабильную работу всей системы. Также приобретите набор кабельных стяжек из нейлона с рабочим диапазоном температур от -40°C до +85°C.
Заранее составьте схему с расчётом длины проводов и количества элементов. Это сократит затраты и исключит ненужные покупки. Магазины – лучше выбирать те, что специализируются на автоэлектрике. Онлайн-площадки полезны для покупки редких комплектующих, но обязательно проверяйте отзывы и наличие сертификатов.

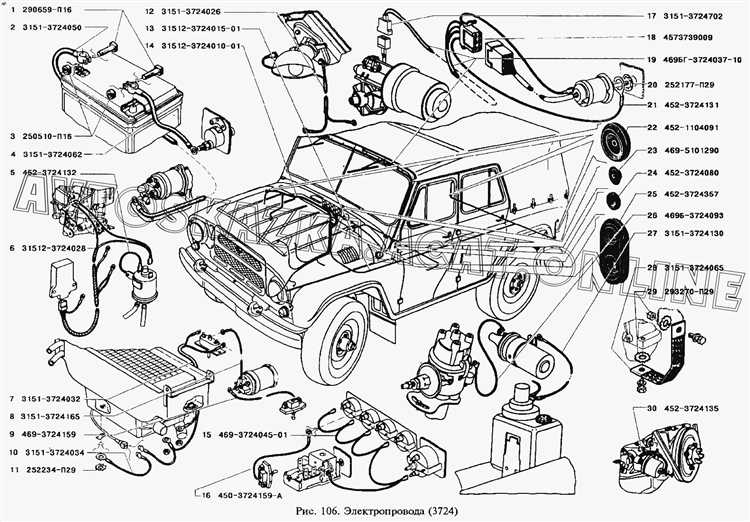

Разметка схемы электропроводки под конкретную модель УАЗа
Перед началом прокладки новой проводки необходимо определить точную модель автомобиля, так как схемы для УАЗ-31512, УАЗ-452 и УАЗ Патриот различаются не только по количеству потребителей, но и по логике разводки питания. Например, в УАЗ-31512 отсутствует централизованная масса в кузове, что требует продумывания отдельных точек заземления на каждом участке цепи.
Сначала следует идентифицировать все штатные узлы: генератор, стартер, блок предохранителей, приборная панель, освещение, зажигание, идущие к реле и разъёмам. Убедитесь, что вы имеете доступ к заводской схеме конкретной модификации, так как даже в пределах одной модели были изменения между годами выпуска.
Разметку рекомендуется делать непосредственно на кузове, используя маркер и изоленту разных цветов. Протяните временные нити или тонкие провода по планируемым маршрутам, чтобы избежать пересечений и перегибов. Особое внимание уделите участкам около рулевого вала, педального узла и места выхода жгута в моторный отсек – здесь часто возникают перегибы и трение проводов.
Все точки подключения к «массе» необходимо размечать отдельно. Используйте наждачную бумагу для очистки поверхности до металла, предварительно нанеся обозначения, где будет крепиться контакт. Не допускается использование окрашенных или ржавых участков.
Разделите схему на функциональные зоны: двигатель, салон, задняя часть. Каждая зона должна иметь свой цвет маркировки проводов или номерной код. Например, провода к задним фонарям УАЗ-452 можно обозначить фиолетовыми метками, а питание панели приборов – красными. Это упростит диагностику и ремонт в будущем.
Разметка – не временный этап, а основа всей проводки. От её точности зависит надёжность и безопасность всей системы электроснабжения автомобиля.

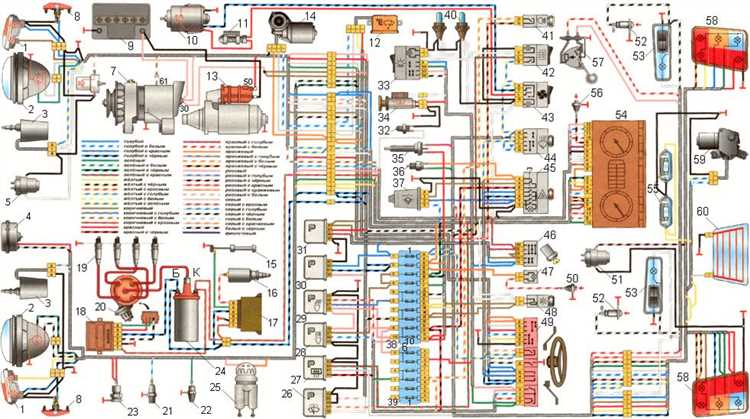

Демонтаж старой проводки с учётом особенностей кузова
Перед началом демонтажа необходимо полностью обесточить систему: отсоединить клеммы аккумулятора, снять генератор и отключить все реле. Учитывая, что кузов УАЗа выполнен из металла с множеством сварных швов и ниш, особое внимание следует уделить точкам крепления проводки в моторном отсеке и под торпедо.
В моторном отсеке провода часто проложены в защитных гофрах и прикреплены к кузову пластиковыми стяжками и металлическими скобами. Все крепления необходимо аккуратно отсоединить, не допуская повреждения лакокрасочного покрытия – это может привести к коррозии. Скобы, установленные в отверстия кузова, рекомендуется извлекать съёмником клипс.
В салоне большая часть жгутов уходит под панель приборов. Сначала демонтируются облицовочные элементы и бардачок, после чего открывается доступ к основному пучку проводов. Провода, проходящие вдоль тоннеля пола, могут быть зафиксированы к корпусу точечной сваркой металлических прижимов – их необходимо аккуратно отогнуть, не повреждая металл.
В задней части кузова проводка проложена через центральный тоннель и переходит в арки задних крыльев. При демонтаже важно учитывать наличие уплотнительных резинок и пластиковых втулок в местах прохода через перегородки – их лучше сохранить для последующей установки новой проводки.
Все снятые элементы крепления проводки стоит классифицировать: пригодные к повторному использованию – отдельно, повреждённые – на замену. Не следует тянуть за жгуты – лучше воспользоваться съёмниками или плоскими пластиковыми инструментами для отжатия клипс и разъёмов.
Установка монтажного блока и подготовка мест соединений
Монтажный блок на УАЗ целесообразно устанавливать в салоне, со стороны водителя, на внутренней поверхности перегородки моторного отсека. Это обеспечивает защиту от влаги и удобный доступ при обслуживании. Оптимальный вариант – использование блока предохранителей от ВАЗ-2108 или аналогичного с возможностью подключения реле. Он крепится болтами М6 через втулки-изоляции, чтобы исключить замыкание на кузов.
Перед установкой необходимо зачистить поверхность кузова от краски и ржавчины в точках крепления «массы». Используйте шлифовальную насадку на дрель и обработайте контактную площадку антикоррозийным средством после крепления провода. Под «массу» подходят медные наконечники, обжатые пресс-клещами и зафиксированные болтами с гроверной шайбой.
Все соединения в жгуте выполняются пайкой. Скрутки исключаются – они ненадёжны при вибрациях. Места пайки обязательно изолируются термоусадочной трубкой с клеевым слоем, которая герметизирует соединение и предотвращает окисление.
Для разводки жгута используйте многожильный провод с сечением не менее 1,5 мм² для сигнальных цепей и 2,5–4 мм² для питания фар, вентилятора, стартера. Провода маркируются термоусадкой с обозначением цепи. Жгут фиксируется к кузову пластиковыми хомутами через каждые 20–25 см, избегая острых кромок и подвижных деталей.

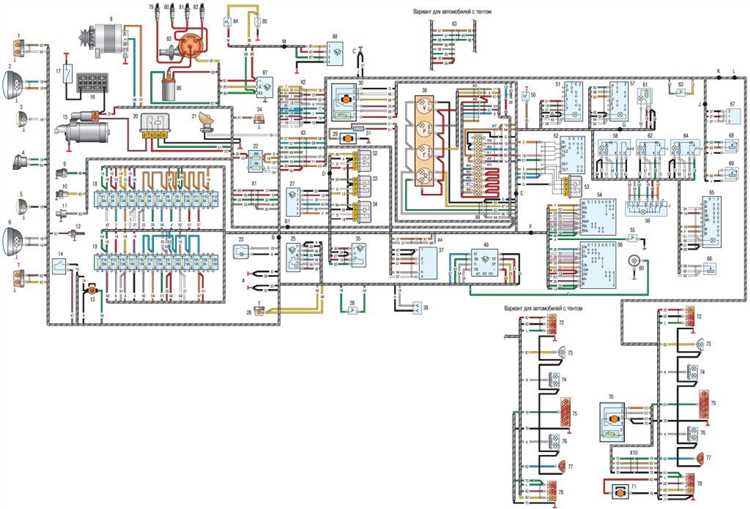

Прокладка новых жгутов проводов по кузову и раме
Перед началом работы необходимо демонтировать старую проводку, очистить поверхности от ржавчины и грязи, проверить целостность крепёжных точек и при необходимости восстановить их. Для новой прокладки используйте автожгут с двойной ПВХ-изоляцией, рассчитанный на условия вибрации и влажности.
- Жгуты внутри салона прокладывайте по штатным каналам под коврами и панелями. Если они отсутствуют – крепите к кузову через самоклеящиеся клипсы с хомутиками через каждые 20–30 см.
- При прохождении через перегородки и панели используйте резиновые втулки: это исключит перетирание изоляции.
- Силовые провода (например, к генератору и стартеру) укладываются отдельно от сигнальных, чтобы избежать наводок и помех.
- По раме провода следует прокладывать в гофре из ПНД диаметром 16–20 мм. Гофру крепите к раме через пластиковые клипсы или металлические хомуты с резиновыми вставками с шагом не более 40 см.
- Во всех точках изгиба обеспечьте запас по длине (не менее 5 см), чтобы провод не натягивался при работе подвески и кузова.
- Избегайте контакта жгутов с подвижными частями – карданом, тягами, элементами подвески. Минимальное расстояние – 5 см.
- Для подключения к массе используйте зачистку до металла, винтовое соединение с гроверной шайбой и последующую обработку антикоррозийным составом.
После прокладки проверяйте целостность цепей мультиметром. Финальная проверка выполняется при полной сборке и запуске двигателя.
Проверка всех подключений и устранение возможных ошибок
Перед подачей питания проверь каждый контакт. Начни с массы – убедись, что провод надежно закреплён на кузове, зачищен до металла и не имеет коррозии. Сопротивление между точкой массы и минусом аккумулятора не должно превышать 0,2 Ом.
Проверяй все соединения с помощью мультиметра в режиме прозвонки. При отсутствии сигнала в цепи последовательно отслеживай участок, начиная от источника питания до конечного потребителя. Особое внимание уделяй местам скруток и пайки – часто именно там возникают проблемы.
Проверяй напряжение на всех ключевых точках при включённом зажигании. На выходе замка зажигания должно быть не менее 12 В. Если меньше – ищи сопротивление в контактной группе или в соединениях после неё.
Перепроверь работу всех реле. Подай напряжение на управляющие контакты и убедись, что реле замыкает силовую цепь. Срабатывание должно сопровождаться характерным щелчком. Отсутствие – повод заменить реле или проверить питание управляющей обмотки.
Диагностику начинай с самых нагруженных цепей: стартер, зажигание, свет. Подключай нагрузку (например, лампу 55 Вт) и измеряй падение напряжения при работе. Потери свыше 1 В указывают на слабые контакты или некачественные соединения.
Используй термоусадку и герметик на всех соединениях, особенно в подкапотной зоне. Любая влага приведёт к окислению и сбоям в работе оборудования.
После окончательной сборки проводки выполняй пробный запуск двигателя. При этом контролируй показания приборов, наличие паразитных токов (в режиме покоя не более 30 мА) и отсутствие перегрева в местах соединений. Любые отклонения устраняй немедленно – перегрев может привести к возгоранию.
Вопрос-ответ:
Можно ли полностью заменить старую проводку на УАЗ своими силами, или всё же лучше частичная замена?
Полная замена проводки возможна своими руками, особенно если вы уже имеете базовые навыки работы с электрикой. Однако такой подход требует больше времени, внимания к деталям и аккуратности. Полная замена рекомендуется, если старая проводка сильно изношена, часто возникают короткие замыкания или перегрев, и вы не уверены в её состоянии. Частичная замена подойдёт, если проблема локализована, например, только в передней части или в блоке предохранителей. Важно заранее подготовить схему, приобрести качественные материалы и инструмент.
Какие провода лучше использовать при прокладке новой проводки на УАЗ?
Для прокладки новой проводки лучше выбирать провода с многожильной медной основой в термостойкой изоляции — такие гибкие провода легче укладываются и служат дольше. Обычно применяют провода с сечением от 0,5 до 4 мм² в зависимости от нагрузки на цепь. Например, на освещение подойдут провода 1–1,5 мм², а на стартер — не менее 4 мм². Желательно, чтобы провода имели маркировку по цвету — это упростит диагностику и ремонт в будущем.
Как правильно подключить массу при замене электропроводки?
Масса — это одна из самых частых причин проблем с электрикой. Её необходимо подключать к оголённому участку кузова, предварительно зачищенному от краски и ржавчины. Для надёжного контакта используйте латунные или медные клеммы и фиксируйте соединение болтом с шайбой. Точку соединения желательно покрыть антикоррозийным составом после установки. Массовые провода не должны быть тонкими — на них также идёт нагрузка.
Нужно ли устанавливать дополнительные реле при замене проводки?
Установка дополнительных реле может значительно разгрузить коммутирующие элементы, особенно если вы модернизируете систему — например, ставите более мощные фары или добавляете электролебёдку. Реле также повышает надёжность и снижает риск перегрева проводов. Чаще всего реле ставят на ближний и дальний свет, вентилятор охлаждения, звуковой сигнал. Главное — правильно рассчитать нагрузку и выбрать подходящее реле по току.
Как проверить правильность сборки новой проводки до первого запуска двигателя?
Перед запуском обязательно проведите визуальный осмотр — убедитесь, что нет оголённых участков, всё надёжно зафиксировано, изоляция не повреждена. Далее — мультиметром проверьте наличие питания на ключевых цепях: зажигание, стартер, освещение, бензонасос (если есть). Также стоит проверить сопротивление массы. После этого подайте питание через внешний предохранитель — это снизит риск выхода из строя элементов при ошибке. Только после успешной проверки включайте зажигание и запускайте двигатель.
