Как сделать шноркель на уаз 469 своими руками

Шноркель на УАЗ 469 – это важный элемент для улучшения проходимости в условиях водных преград и пыли. Правильная установка шноркеля позволяет обеспечить надежную защиту двигателя от попадания воды и грязи, что особенно актуально при внедорожных поездках. В этой статье рассмотрим, как сделать шноркель самостоятельно, используя доступные материалы и инструменты.

Для изготовления шноркеля понадобится несколько ключевых компонентов: гибкий трубопровод, воздухозаборник, фильтр и пластиковая труба для монтажа. Важно выбрать трубопровод с хорошей устойчивостью к механическим повреждениям и внешним воздействиям. Оптимальный диаметр труб – 76 мм, что подходит для стандартного воздушного фильтра УАЗ 469.

Основные этапы: первый шаг – это выбор места для установки воздухозаборника. Он должен располагаться в верхней части кузова, чтобы избежать попадания воды. Далее необходимо провести трубопровод от воздухозаборника до двигателя, закрепив его с помощью хомутов и кронштейнов. При установке нужно следить за герметичностью соединений и отсутствием перегибов, которые могут снизить эффективность работы системы.

Совет: для улучшения воздушного потока используйте гладкие трубы без внутренних ребер. Это обеспечит лучшую производительность и снизит вероятность засорения. После установки шноркеля не забудьте проверить его работоспособность на холостом ходу, а также при движении по пересеченной местности, чтобы убедиться в отсутствии дефектов.

Выбор материалов для шноркеля на УАЗ 469

Для изготовления шноркеля на УАЗ 469 важно выбрать материалы, которые будут устойчивыми к воздействию внешней среды и обеспечат надежную защиту двигателя при форсировании водных преград. Рекомендуется использовать пластиковые или металлические компоненты с высокой коррозийной стойкостью.

Пластик является самым популярным выбором для шноркелей. Наиболее часто используется полиэтилен высокой плотности (PE-HD), который отличается прочностью, гибкостью и устойчивостью к ультрафиолетовому излучению. Он не боится воздействия влаги, солей, кислот и может выдерживать температуру до +80°C, что идеально подходит для условий эксплуатации в разных климатических зонах.

Также стоит рассмотреть использование акриловых труб. Акрил обеспечивает отличный визуальный эффект и не теряет своих свойств при длительном воздействии солнечных лучей. Однако он менее устойчив к механическим повреждениям, чем полиэтилен, поэтому акриловые шноркели подходят для менее экстремальных условий.

Металлические шноркели, выполненные из нержавеющей стали или алюминия, имеют высокий уровень прочности и долговечности, но при этом они тяжелее пластика. Нержавеющая сталь устойчива к коррозии и может быть использована для создания шноркелей, которые будут работать в агрессивных внешних условиях, таких как частые поездки по грязным и влажным маршрутам. Алюминий легче, но менее устойчив к повреждениям от ударов.

Фитинги и соединительные элементы шноркеля должны быть выполнены из материалов, которые гарантируют герметичность и долгосрочную эксплуатацию. Рекомендуется использовать резинотехнические изделия с хорошей устойчивостью к температурным колебаниям и воздействию химикатов.

При выборе материалов следует учитывать не только стоимость, но и будущие эксплуатационные условия. Лучше всего, если шноркель будет состоять из комбинации пластика для труб и металлических элементов для защиты от механических повреждений. Такой подход позволяет достичь оптимального баланса между весом, прочностью и долговечностью конструкции.

Подготовка инструментов для изготовления шноркеля

Для качественного изготовления шноркеля на УАЗ 469 потребуется набор инструментов, обеспечивающих точность и безопасность при работе. Важно заранее подготовить все необходимые материалы и инструменты, чтобы избежать лишних затрат времени на их поиск в процессе работы.

1. Дрель с набором сверл – основной инструмент для сверления отверстий под крепежи и воздухозаборник. Для сверления металла потребуется использовать сверла по металлу с диаметром, подходящим для выбранных вами болтов и труб. Для пластиковых и трубных соединений понадобятся специализированные сверла.

2. Угловая шлифмашина (болгарка) – необходима для резки труб и пластика. При выборе диска учитывайте, что для работы с металлом потребуется диск по металлу, а для пластика – специальный шлифовальный круг.

3. Ручная или электрическая пила – пригодится для нарезки пластиковых и металлических деталей, если угловая шлифмашина не подходит для работы с мелкими элементами.

4. Напильники и файлы – используются для доработки краев срезов и отверстий, чтобы устранить заусенцы и неровности, предотвращая повреждение герметичных соединений.

5. Ключи и отвертки – для затяжки болтов и креплений. Для установки шноркеля важно использовать гаечные ключи с подходящими размерами для крепежных элементов, чтобы избежать повреждения деталей при затяжке.

6. Герметик – потребуется для герметизации соединений между воздухозаборником и трубами, а также для уплотнения отверстий, через которые будет проходить воздух. Рекомендуется использовать автомобильный герметик, который устоичив к высокой влажности и механическим воздействиям.

7. Лестница или подъемник – для работы с верхней частью кузова автомобиля удобнее использовать лестницу или подъемник. Это обеспечит безопасность и удобство при установке шноркеля на высоте.

8. Средства защиты – не забывайте о безопасности. Используйте защитные очки, перчатки и респиратор при работе с инструментами, которые могут создавать пыль или искры.

Подготовка инструментов играет ключевую роль в успешном выполнении проекта. Перед началом работы обязательно проверьте состояние всех инструментов, чтобы избежать незапланированных проблем в процессе монтажа шноркеля.

Определение места установки шноркеля на кузове

Прежде всего, важно учитывать высоту воздушного канала. Шноркель должен располагаться выше уровня дверей и окон, чтобы обеспечить защиту от попадания воды в фильтр при форсировании водных преград. Рекомендуется устанавливать его как можно ближе к передней части кузова, что способствует лучшему заборам воздуха и улучшению общей аэродинамики.

При выборе места важно учитывать элементы кузова, такие как колесные арки, линии панелей и возможное взаимодействие с другими элементами, например, антеннами или зеркалами. Для предотвращения вибраций и дополнительного шума необходимо убедиться, что шноркель не контактирует с металлическими частями кузова. В этом случае поможет использование резиновых прокладок или специальных амортизаторов.

Для точности установки следует заранее нанести разметку с учетом диаметра шноркеля, чтобы избежать ошибок при сверлении отверстий. Особое внимание стоит уделить расположению вентиляционных каналов и других важных элементов, чтобы не нарушить их работу.

Кроме того, важно учитывать возможность подъема и демонтажа шноркеля в будущем. Установка должна быть максимально простой, чтобы при необходимости можно было без проблем провести ремонт или замену частей системы.

Изготовление и монтаж воздушного патрубка для шноркеля

Воздушный патрубок – важная часть шноркеля, обеспечивающая подачу воздуха в двигатель в условиях повышенной влажности или водных препятствий. Для изготовления и монтажа патрубка для шноркеля на УАЗ 469 нужно учесть несколько ключевых моментов.

Патрубок может быть выполнен из разных материалов, включая пластиковые трубы и гибкие резинотканевые шланги. Наиболее популярный вариант – использование трубы диаметром 70-100 мм, так как она обеспечивает оптимальный воздушный поток и совместимость с системой фильтрации автомобиля.

Материалы для изготовления

Пластиковая труба: Легко обрабатывается, устойчива к воздействию влаги и химических веществ.
Гибкий шланг: Подходит для создания изогнутых участков, но требует дополнительных элементов для крепления.
Металлическая труба: Обеспечивает высокую прочность, но нуждается в дополнительной защите от коррозии.

Процесс изготовления

Подготовка материала: Выберите трубу необходимого диаметра. Для изготовления патрубка из пластика подойдет трубка диаметром 80 мм длиной около 1 метра, в зависимости от желаемого расположения шноркеля.
Кройка трубы: Трубку следует нарезать на части, которые будут соединяться между собой с помощью угловых соединений или специальных фитингов. Для каждого поворота используйте детали с углом наклона 30-45 градусов.
Обработка концов: После нарезки и стыковки всех элементов аккуратно обработайте края с помощью наждачной бумаги, чтобы избежать повреждений при соединении.
Установка элементов соединений: Используйте герметик для соединений, чтобы предотвратить утечку воздуха и воды. Места соединений закрепите пластиковыми хомутами или специальными зажимами.

Монтаж патрубка на автомобиле

Выбор места установки: Патрубок должен быть установлен на крыше автомобиля или в районе передней стойки, чтобы максимально уменьшить возможность попадания воды и грязи. На УАЗ 469 лучше использовать место у левого крыла или близко к передней панели.
Закрепление патрубка: Патрубок крепится к кузову с помощью крепежных элементов (пластиковые хомуты или металлические зажимы). Убедитесь, что патрубок не мешает работе других компонентов автомобиля, таких как вентиляция радиатора или система освещения.
Подключение к воздушному фильтру: На другом конце патрубка нужно установить переходник для подключения к воздушному фильтру. Используйте герметик для улучшения герметичности соединения.

После установки патрубка проверьте его устойчивость и герметичность. Патрубок не должен вибрировать или иметь трещины. Проверьте также, чтобы не было перегибов, препятствующих нормальному воздухообмену.

Установка защитного фильтра для предотвращения загрязнений

Защитный фильтр играет ключевую роль в предотвращении попадания грязи, воды и пыли в воздухозаборную систему шноркеля. Этот элемент особенно важен при эксплуатации УАЗ 469 в условиях повышенной загрязненности или в условиях водных переходов.

Для установки защитного фильтра необходимо выбрать модель, которая обеспечивает оптимальную фильтрацию при минимальном сопротивлении воздушному потоку. Одним из самых эффективных решений является использование фильтров с ячеистой структурой, которые могут удерживать частицы размером до 5-10 микрон. Это поможет предотвратить попадание крупных частиц грязи в двигатель.

Монтировать фильтр нужно так, чтобы он легко заменялся или очищался, так как с течением времени загрязняющие вещества будут накапливаться в его структуре. Размещение фильтра в корпусе шноркеля требует точности, чтобы избежать его смещения или блокировки, что может привести к ухудшению притока воздуха и перегреву двигателя.

Для повышения эффективности защиты рекомендуется использовать многоуровневую систему фильтрации. Это может быть комбинация предварительного фильтра, который задерживает крупные частицы, и основного фильтра, предназначенного для более тонкой очистки. Важно периодически проверять состояние фильтра и чистить его в случае загрязнения.

Также стоит учитывать, что некоторые фильтры могут быть дополнительно обработаны водоотталкивающими составами, что снижает вероятность попадания влаги в систему. Для максимальной защиты можно использовать фильтры, которые оснащены влагозащитными мембранами.

Процесс крепления шноркеля к кузову УАЗ 469

Крепление шноркеля к кузову УАЗ 469 требует внимательности на каждом этапе. Ошибки в этом процессе могут привести к проблемам с герметичностью и долговечностью конструкции. Рассмотрим ключевые шаги для надежного крепления шноркеля.

Для начала подготовьте все необходимые инструменты и материалы:

Шноркель (готовый комплект или самодельный);
Дрель с набором сверл (для металла);
Крепежные элементы (болты, гайки, шайбы);
Уровень;
Рулетка или линейка;
Шлифмашинка или напильник для подгонки отверстий.

Шаг 1: Подготовка кузова

Перед тем как начать сверлить отверстия, тщательно очистите место установки шноркеля от грязи и ржавчины.
Определите место установки шноркеля на кузове. Он должен располагаться так, чтобы не мешать движению автомобиля и не создавать препятствий для вентиляции двигателя.
Для точности, используйте уровень и рулетку для разметки вертикальной оси шноркеля.

Шаг 2: Разметка и сверление отверстий

С помощью шаблона (если он есть) или точной разметки на кузове, обозначьте места для сверления отверстий.
Сверлите отверстия с небольшим запасом, чтобы крепежные элементы могли свободно входить в них, но при этом обеспечивалась плотная посадка шноркеля.
Размеры отверстий должны соответствовать диаметру крепежных болтов или других элементов, которые будут использоваться для крепления.

Шаг 3: Крепление шноркеля

Перед установкой шноркеля на кузов убедитесь, что на его торцевой части и в местах крепления нет никаких повреждений или загрязнений.
Поставьте шноркель на кузов, ориентируя его по разметке.
Закрепите шноркель с помощью болтов, гаек и шайб. Важно использовать прочные крепежные элементы, которые выдержат нагрузки в процессе эксплуатации.
Закручивайте болты равномерно, чтобы избежать перекоса и обеспечить герметичность соединения.

Шаг 4: Проверка герметичности

После установки шноркеля обязательно проверьте его герметичность. Используйте водонепроницаемую прокладку, если это необходимо, чтобы избежать попадания воды в систему.
Осмотрите швы и крепежные соединения. В случае необходимости, прокачайте герметик по стыкам для дополнительной защиты.

Шаг 5: Тестирование

После установки и проверки герметичности, проведите краткую поездку по пересеченной местности. Убедитесь, что шноркель надежно закреплен, не мешает видимости и не вызывает вибраций.
Периодически проверяйте крепежные элементы на предмет ослабления и повреждений, особенно в условиях тяжелых условий эксплуатации.

Следуя этим рекомендациям, можно надежно установить шноркель на УАЗ 469, обеспечив максимальную защиту двигателя от воды и грязи.

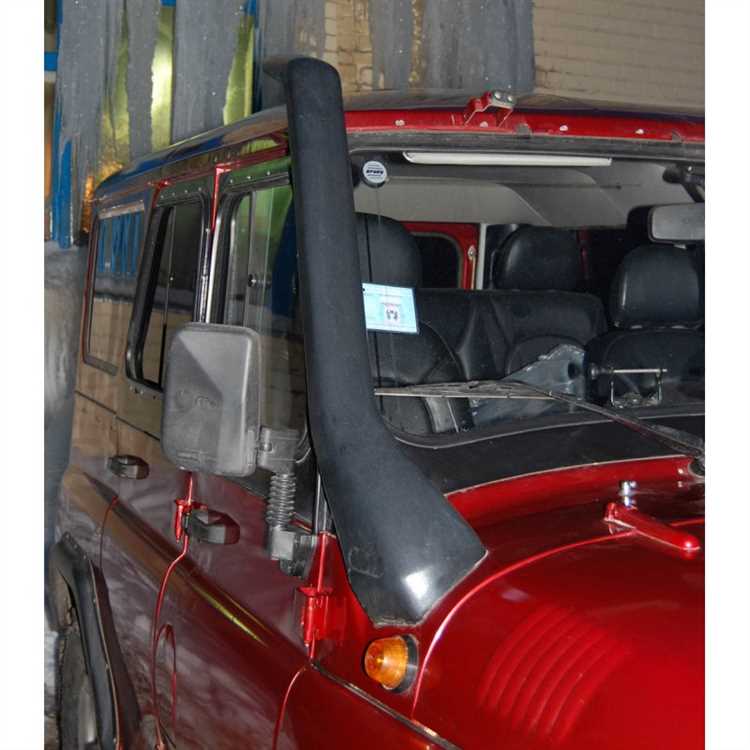

Прокладка и защита воздушного канала шноркеля

Прокладка воздушного канала шноркеля на УАЗ 469 требует внимательности и точности на каждом этапе. Для этого необходимо правильно выбрать материалы, подходящие для эксплуатации в условиях повышенной влажности и пыли, а также предусмотреть надежную защиту от внешних повреждений.

Выбор трубки для канала играет ключевую роль. Оптимально использовать армированные пластиковые или резинотканевые трубы диаметром 70-100 мм. Эти материалы обеспечат жесткость конструкции и хорошую стойкость к механическим повреждениям. Трубка должна быть гибкой для обхода препятствий, но при этом достаточно прочной, чтобы выдерживать воздействие веток и камней при движении по пересеченной местности.

Установка прокладки между трубой и кузовом обязательна для предотвращения попадания влаги и грязи в воздухозаборник. Для этих целей лучше использовать герметики на основе силикона или резиновые уплотнительные кольца. При установке прокладки важно тщательно очистить поверхность соединения, чтобы обеспечить максимальную герметичность и защиту от проникновения пыли.

Защита от внешних повреждений канала шноркеля важна при движении через водные преграды или в условиях сильной грязи. Для этого можно использовать защитные кожухи, выполненные из прочного металла или пластиковых панелей, которые будут защищать трубку от механических воздействий, таких как удары о камни или ветки. Эти кожухи следует устанавливать вдоль канала в местах его максимальной уязвимости.

Монтаж креплений для канала должен быть продуман с учетом его возможных вибраций. Используйте резиновые крепления или амортизаторы для предотвращения износа труб и деформации крепежных элементов. Важно, чтобы крепления не были слишком жесткими, так как это может привести к трещинам в трубах при сильных вибрациях.

Фильтрация воздуха, поступающего в двигатель, также требует внимания. Установите дополнительный фильтр в воздушный канал для предотвращения попадания крупных частиц грязи и воды, особенно при движении через глубокие лужи или в условиях сильной пыли. Подберите фильтр с высокой пропускной способностью и хорошей фильтрацией, чтобы не ухудшить мощность двигателя и избежать его загрязнения.

Тестирование работоспособности шноркеля на УАЗ 469

После установки шноркеля на УАЗ 469 необходимо провести несколько тестов для проверки его функционирования и герметичности. Это важный этап, который позволит выявить возможные проблемы на ранней стадии.

Первым шагом является проверка всех соединений. Убедитесь, что трубопровод шноркеля правильно соединен с воздухозаборником двигателя, а также с верхней частью кузова. На каждом соединении не должно быть щелей или перекосов. Если соединения выполнены с использованием резиновых прокладок или герметика, убедитесь в их надежности.

Затем проверьте, как шноркель себя ведет при различных условиях работы двигателя. Для этого заведите машину и запустите её на холостых оборотах, постепенно увеличивая скорость двигателя. Важно следить за стабильностью работы мотора – любые перебои в работе или странные звуки могут свидетельствовать о проблемах с подачей воздуха.

После этого приступайте к тестированию шноркеля в реальных условиях. Лучше всего провести его испытание на водном преодолении, имитируя ситуации, когда вода поднимется выше уровня забора воздуха. Важно заранее подготовить безопасные условия для теста, чтобы не допустить повреждения двигателя.

При подъеме автомобиля в воду важно внимательно наблюдать за подачей воздуха. Если шноркель работает корректно, уровень воды не должен влиять на работу двигателя, и машина будет продолжать двигаться без перебоев. В противном случае необходимо проверить герметичность всех соединений и качество монтажа.

Не менее важным является тест на продувку системы. Для этого следует заглушить воздухозаборник, а затем аккуратно пропустить через шноркель сжатый воздух. Это поможет убедиться в отсутствии блокировок и сужений трубопровода, которые могут повлиять на нормальную работу системы.

Регулярное тестирование шноркеля также необходимо в процессе эксплуатации. Периодически проверяйте его состояние после сложных внедорожных поездок или на тяжелых маршрутах. В случае появления малейших признаков износа или повреждений заменяйте поврежденные элементы.

Вопрос-ответ:

Какой материал лучше всего использовать для изготовления шноркеля на УАЗ 469?

Для изготовления шноркеля на УАЗ 469 можно использовать несколько материалов, но наибольшее распространение получил пластик, например, ПВХ. Он легкий, устойчив к воздействию влаги и химических веществ, а также не подвержен коррозии. Важно, чтобы пластик был прочным и выдерживал механические повреждения, так как шноркель подвергается частому воздействию внешних факторов, таких как грязь и камни. Также подходят некоторые металлы, например, алюминий, если требуется высокая прочность и долговечность.

Как правильно установить шноркель на УАЗ 469 своими руками?

Установка шноркеля на УАЗ 469 требует точности и аккуратности. Прежде всего, нужно выбрать место для отверстия на кузове, обычно это зона, близкая к водительской двери. Затем на кузове маркируется точное положение отверстия, учитывая угол наклона и возможные препятствия. После этого нужно вырезать отверстие в кузове и установить фланец для соединения с шноркелем. Далее прикрепляется сам шноркель с помощью крепежных элементов, таких как болты или саморезы, а также герметиков, чтобы исключить попадание воды. Все элементы должны быть надежно зафиксированы и проверены на герметичность.

Какие инструменты нужны для изготовления шноркеля на УАЗ 469?

Для изготовления шноркеля на УАЗ 469 потребуется несколько инструментов. Среди них: дрель с насадками для сверления, болгарка или ножовка по металлу для обработки материалов, рулетка и карандаш для разметки, а также шуруповерт или гаечный ключ для крепления шноркеля. Если планируется работать с металлом, потребуется сварочный аппарат. Важно соблюдать осторожность при работе с электроинструментами и использовать средства защиты, такие как перчатки и очки.

Можно ли установить шноркель на УАЗ 469, не имея опыта работы с автохимией и строительством?

Установка шноркеля на УАЗ 469 требует некоторых технических навыков, но если у вас нет опыта, можно справиться с этой задачей, следуя подробным инструкциям. Важно быть внимательным на всех этапах, особенно при разметке и сверлении отверстий. Если нет уверенности в своих силах, можно проконсультироваться с опытными мастерами или посмотреть обучающие видеоролики. Главное – правильно выбрать материал, точно следовать инструкциям и убедиться, что все соединения герметичны, чтобы избежать проблем с водоотведением и загрязнением мотора.
