Система отопления в УАЗ Буханка – простая, но надёжная конструкция, основанная на принудительной циркуляции горячего антифриза через теплообменник, установленный в корпусе печки. Основной элемент – радиатор отопителя, выполненный из алюминия или меди, в зависимости от года выпуска и модификации автомобиля.
Теплоноситель поступает в печку по резиновым патрубкам от двигателя. Регулировка температуры осуществляется с помощью крана на патрубке подачи, позволяющего уменьшать или полностью перекрывать поток горячей жидкости. В большинстве машин установлен механический тросовый привод этого крана, подверженный износу и требующий периодической проверки.
За подачу воздуха в салон отвечает электрический вентилятор, размещённый в корпусе печки. Его производительность невысокая – около 180–200 м³/ч, что ограничивает эффективность прогрева при отрицательных температурах. Вентилятор имеет одну или две скорости в зависимости от комплектации.
Особенность системы – наличие воздуховодов, подающих тёплый воздух как к лобовому стеклу, так и в нижнюю часть салона. Распределение потоков воздуха осуществляется вручную при помощи заслонок, управление которыми реализовано тросами. Эти элементы склонны к заклиниванию из-за загрязнения или растяжения привода.
Рекомендуется каждые 2–3 года промывать радиатор отопителя от накипи и загрязнений, а также проверять состояние крана и патрубков. При снижении эффективности обогрева необходимо проверить работу вентилятора, чистоту воздуховодов и целостность теплоизоляции корпуса печки.

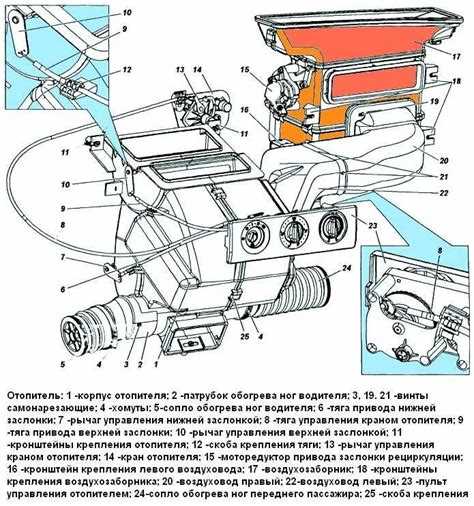

Конструкция корпуса отопителя и его размещение в салоне
Корпус отопителя УАЗ Буханка представляет собой металлический или пластиковый блок прямоугольной формы, внутри которого размещены радиатор, вентилятор и воздуховоды. Основной материал корпуса – листовая сталь толщиной 0,8–1 мм с антикоррозийным покрытием. В более поздних модификациях применяется термостойкий пластик, устойчивый к вибрациям и температурным перепадам.
Корпус имеет съёмную крышку для обслуживания радиатора и замены вентилятора. Воздухозаборное отверстие расположено на передней стенке корпуса. Для равномерного распределения потока предусмотрены направляющие жалюзи с механическим регулированием. Патрубки для подключения шлангов системы охлаждения выведены сбоку корпуса, что упрощает монтаж и последующее техническое обслуживание.
Отопитель установлен в передней части салона под приборной панелью, справа от рулевой колонки. Такое расположение обеспечивает быстрый прогрев лобового стекла и зоны ног водителя и переднего пассажира. Крепление корпуса осуществляется на кронштейны, приваренные к моторному щиту. Дополнительная виброизоляция между корпусом и кузовом снижает передачу шума вентилятора в салон.
Воздуховоды от корпуса отопителя направлены к лобовому стеклу и в нижнюю часть передней панели. Диаметр воздуховодов – 60 мм, материал – армированная гофрированная труба с термостойким покрытием. Вентиляционный забор воздуха может осуществляться как из подкапотного пространства, так и из салона, в зависимости от исполнения модели и установленного переключателя режимов.
При установке рекомендуется контролировать целостность уплотнителей на стыках корпуса и воздуховодов, так как негерметичность приводит к потере эффективности обогрева и проникновению запахов из подкапотного пространства в салон.
Типы теплообменников, применяемых в штатной печке
Штатная печка УАЗ Буханка оснащается теплообменниками, выполненными в виде медных или алюминиевых радиаторов. Каждый вариант имеет свои особенности конструкции и эксплуатации.
Медные теплообменники устанавливались на ранних модификациях. Они отличались высокой теплопроводностью, устойчивостью к коррозии и возможностью пайки при ремонте. Основной недостаток – значительный вес и подверженность окислению при использовании некачественного антифриза.
Алюминиевые теплообменники начали применяться позже. Они легче, дешевле в производстве и менее подвержены механическим повреждениям от вибрации. Однако алюминий хуже переносит взаимодействие с агрессивными охлаждающими жидкостями и сложнее поддаётся ремонту. Герметизация осуществляется прессовкой и пайкой в заводских условиях, что ограничивает возможности восстановления в полевых условиях.
По конструкции оба типа теплообменников представляют собой трубчатую систему с оребрением, увеличивающим площадь теплоотдачи. В медных вариантах применяются латунные или медные трубки с припаянными оребрениями, в алюминиевых – цельная конструкция, выполненная методом пайки в защитной атмосфере.
При замене штатного теплообменника рекомендуется учитывать совместимость по креплениям и патрубкам. Медные радиаторы лучше подходят для эксплуатации в условиях низкокачественного антифриза и возможности срочного ремонта. Алюминиевые – для тех, кто использует современные охлаждающие жидкости и предпочитает меньший вес конструкции.

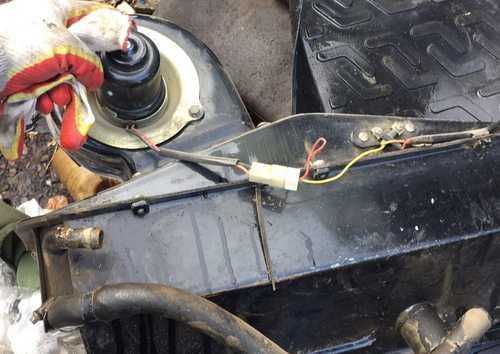

Принцип работы системы подачи воздуха в отопитель
В УАЗ Буханка система подачи воздуха в отопитель устроена просто и функционально. Забор воздуха осуществляется через воздухозаборник, расположенный в передней части кузова, под ветровым стеклом. Отсюда наружный воздух поступает в воздуховод, соединённый с корпусом отопителя.
Основной элемент системы – вентилятор отопителя, установленный внутри корпуса. Он принудительно нагнетает воздух через радиатор отопителя. Радиатор подключён к системе охлаждения двигателя, охлаждающая жидкость в котором нагревается до 80–90°C. Проходя через радиатор, воздушный поток прогревается и подаётся в салон.
- При закрытой заслонке воздух подаётся из салона, что актуально в холодное время для ускоренного прогрева.
- При открытой заслонке воздух поступает с улицы, обеспечивая приток свежего воздуха в тёплый салон.
- Регулировка интенсивности потока осуществляется трёхскоростным переключателем вентилятора.
Воздух распределяется по салону через воздуховоды, направленные на передние стёкла и к ногам водителя и пассажиров. Для эффективной работы системы рекомендуется:
- Следить за чистотой воздухозаборника и воздуховодов.
- Регулярно промывать радиатор отопителя от загрязнений и накипи.
- Проверять работу заслонки подачи воздуха и герметичность соединений.
От исправности вентилятора зависит равномерность обогрева, поэтому при появлении постороннего шума или снижения производительности его необходимо диагностировать и при необходимости заменить.
Устройство и работа вентилятора отопителя
Вентилятор отопителя УАЗ Буханка расположен в корпусе печки, установленной под приборной панелью. Конструкция включает электродвигатель постоянного тока, крыльчатку закрытого типа и крепёжный узел. Питание подаётся через отдельный предохранитель, управление осуществляется двумя или тремя скоростями с помощью резистора, установленного в цепи питания.
Электродвигатель – щёточного типа, рассчитанный на напряжение 12 В. При включении ток поступает на обмотку статора, создавая магнитное поле, которое приводит во вращение ротор с насаженной на вал крыльчаткой. Воздушный поток поступает через заборник и направляется к радиатору отопителя, прогреваясь при прохождении через его соты.
Крыльчатка изготовлена из термостойкого пластика, диаметр – 130 мм, число лопастей – 20. Такая геометрия обеспечивает равномерное распределение потока и предотвращает вибрации при работе. Посадка на вал выполняется через шлицевое соединение или посадочное отверстие с фиксатором. При износе крепления возникает биение, из-за которого увеличивается шум и снижается эффективность обдува.
Резистор вентилятора размещён в корпусе отопителя. При выборе первой или второй скорости ток проходит через его секции, снижая напряжение на моторе. На третьей скорости питание подаётся напрямую. При обрыве резистора вентилятор работает только на максимальном режиме.
Для снижения сопротивления воздуху рекомендуется регулярно очищать заборник от листьев и грязи, а также следить за состоянием щёток двигателя. При появлении постороннего шума необходимо проверить люфт крыльчатки и состояние подшипников. Ресурс электродвигателя – порядка 50 000 км пробега, при условии обслуживания – выше.
Схема управления температурой и заслонками печки
В салоне УАЗ Буханка управление отоплением реализовано механическим способом. Печь оснащена системой заслонок и тросовых приводов, регулирующих направление воздушных потоков и степень их нагрева.
Основные элементы управления:
- Рычаг регулировки температуры – изменяет подачу горячего антифриза в радиатор печки с помощью крана на патрубке отопителя.
- Рычаг распределения потоков – управляет заслонками, перенаправляя воздух на лобовое стекло, в ноги или в центральную часть салона.
- Заслонка забора наружного воздуха – открывает или перекрывает доступ воздуха с улицы, обеспечивая приток или работу в рециркуляционном режиме.
Тросовые приводы соединяют рычаги с заслонками. Натяжение тросов критически важно: ослабленные или закисшие тросы приводят к неполному открытию крана или заслонок, из-за чего эффективность отопления падает.
Рекомендации по регулировке:
- Проверить свободный ход рычагов. Они должны перемещаться без усилия и заеданий.
- Осмотреть тросы на повреждения, следы коррозии и изломы.
- Отрегулировать натяжение тросов: при среднем положении рычага заслонка должна занимать соответствующее положение. При необходимости ослабить или подтянуть крепления оболочек тросов.
- Проверить работу крана отопителя на герметичность и плавность хода.
- Убедиться в полном открытии и закрытии заслонок при крайних положениях рычагов.
Эффективность отопления напрямую зависит от исправности всех перечисленных узлов. Засорение тросов, неправильная регулировка или заклинивание заслонок – частые причины неравномерного прогрева салона и запотевания стёкол.
Особенности системы подключения печки к системе охлаждения двигателя
Печка в УАЗ Буханка подключена к системе охлаждения двигателя через специальные патрубки, по которым циркулирует антифриз. Эта схема позволяет использовать тепло охлаждающей жидкости для обогрева салона. В отличие от системы отопления, использующей электрические элементы, подключение к системе охлаждения обеспечивает постоянный поток тепла, что особенно эффективно в холодное время года.
Основной принцип работы заключается в том, что горячий антифриз из двигателя подается в радиатор печки. Печка состоит из теплообменника, который прогревается за счет контакта с охлаждающей жидкостью, а затем горячий воздух через вентилятор направляется в салон. Таким образом, температура воздуха в салоне регулируется через изменение объема циркулирующего антифриза и мощность вентилятора.
Особенности подключения включают наличие двух патрубков – входного и выходного. Входной патрубок забирает горячую охлаждающую жидкость из двигателя, а выходной возвращает её обратно в систему. Важно, чтобы эти соединения были герметичными, так как утечка антифриза может привести к перегреву двигателя. Система оснащена кранами или термостатами для регулировки потока жидкости и поддержания комфортной температуры в салоне.
Рекомендации: Регулярная проверка состояния патрубков и кранов необходима для предотвращения утечек антифриза. Также следует следить за состоянием радиатора печки, так как его засорение может уменьшить эффективность отопления. Необходимо периодически очищать радиатор от грязи и пыли для поддержания нормальной теплоотдачи.
Кроме того, важно помнить, что система отопления работает только при работающем двигателе, так как циркуляция охлаждающей жидкости зависит от его работы. Поэтому для поддержания комфорта в салоне на холостом ходу или при неработающем двигателе печка не будет работать эффективно.
Основные причины слабого нагрева в салоне и способы их устранения
Слабый обогрев в салоне УАЗ Буханка может быть вызван несколькими факторами. Основные из них связаны с состоянием системы отопления, качества антифриза и работы вентиляции.
1. Засорение радиатора отопителя
Один из распространённых факторов – засорение радиатора отопителя. В процессе эксплуатации на его трубках может образовываться накипь или отложения грязи, что ухудшает теплоотдачу. Это приводит к тому, что тепло не поступает в салон в нужном объёме. Решение – промыть радиатор с использованием специального средства для удаления накипи или провести его замену, если загрязнение слишком сильное.
2. Недостаток антифриза
Если уровень антифриза в системе отопления низкий, это также снижает эффективность работы печки. Низкий уровень жидкости приводит к перегреву мотора и недостаточному прогреву воздуха в салоне. Проверьте уровень антифриза и при необходимости долейте его до нормы. Также стоит проверить, нет ли утечек в системе охлаждения.
3. Неисправности термостата
Если термостат не открывается или работает неправильно, охлаждающая жидкость не прогревается до нужной температуры, что влияет на эффективность работы печки. В случае неисправности термостат необходимо заменить. Также важно использовать качественные детали для предотвращения поломок в будущем.
4. Проблемы с вентилятором отопителя
Если вентилятор не работает на полной мощности, это ограничивает поток воздуха, который проходит через радиатор отопителя. Это может быть связано с выходом из строя мотора вентилятора, засорением воздуховодов или неисправностями в электрической части. Рекомендуется проверить работу вентилятора и систему электрических соединений.
5. Неисправности в системе воздуховодов
Засорение или повреждение воздуховодов может препятствовать нормальному потоку воздуха через радиатор. Проверьте воздуховоды на наличие грязи, пыли или других препятствий. При необходимости очистите их или замените поврежденные участки трубопроводов.
6. Низкое качество или неправильный антифриз
Использование некачественного антифриза или неправильного типа жидкости может снизить теплообмен в системе. Следует использовать только рекомендованные производителем жидкости и своевременно их менять, чтобы избежать загрязнений и ухудшения работы системы отопления.
Возможности доработки штатной печки для повышения тепла в салоне
Штатная печка УАЗ Буханка может быть неэффективной в условиях низких температур, поэтому многие владельцы автомобилей ищут способы улучшить её работу. Рассмотрим несколько доступных доработок, которые позволят значительно повысить теплоотдачу и улучшить климат в салоне.
1. Установка дополнительного радиатора отопления
Один из эффективных способов повышения теплоотдачи – установка дополнительного радиатора отопления. Дополнительный радиатор, размещённый в районе задних пассажирских мест, равномерно распределит тепло по всему салону, что особенно важно в холодную погоду. Подключить его можно через систему отопления, использовав дополнительные шланги для подключения к штатной печке.
2. Замена штатного вентилятора
Увеличение мощности вентилятора позволит увеличить объём прогоняемого воздуха через систему отопления. В некоторых моделях УАЗ Буханка можно установить более мощный вентилятор, что улучшит циркуляцию горячего воздуха в салоне. Важно при этом следить за состоянием проводки, так как мощный вентилятор может требовать дополнительных затрат по току.
3. Утепление воздуховодов
Внутренние воздуховоды часто теряют тепло, особенно при низких температурах. Утепление труб, через которые проходит воздух, позволит снизить потери тепла и улучшить эффективность работы печки. Для этого можно использовать специализированные теплоизоляционные материалы, которые легко монтируются на воздуховоды.
4. Улучшение термостатической системы
Для улучшения работы печки можно установить термостат с более низкой температурой срабатывания. Это позволит увеличить продолжительность работы обогрева, что в свою очередь обеспечит более стабильную температуру в салоне.
5. Обновление системы воздухозабора
Обновление системы воздухозабора, включая фильтры и каналы, улучшит подачу тёплого воздуха в салон. Забитые или загрязнённые фильтры снижают эффективность работы отопителя, а их замена на более эффективные модели может значительно улучшить качество отопления.
6. Установка электрического обогревателя
Если штатной печки недостаточно для обогрева, можно установить дополнительный электрический обогреватель. Он не только дополнительно прогреет салон, но и может использоваться в качестве основного источника тепла при выключенном двигателе. Это решение эффективно при кратковременном ожидании в холодную погоду.
Вопрос-ответ:
Как устроена печка в салоне УАЗ Буханка?
Печка УАЗ Буханка представляет собой систему отопления, которая состоит из нескольких элементов: вентилятора, радиатора, термостата и воздуховодов. Работает она от двигателя автомобиля, обогревая воздух через систему теплообмена. Охлажденный воздух поступает в радиатор, где нагревается и дальше направляется в салон через специальные воздуховоды. Важно, что в модели «Буханка» система отопления простая, но надежная, и позволяет поддерживать комфортную температуру в салоне даже при низких температурах.
Почему печка УАЗ Буханка не греет должным образом?
Одной из причин может быть засорение радиатора отопителя. Если в нем накапливается грязь или антифриз теряет свои свойства, это может существенно снизить эффективность отопления. Также проблема может быть связана с недостаточным уровнем охлаждающей жидкости или неисправностью вентилятора. Иногда причиной плохого прогрева воздуха является неисправность термостата, из-за чего двигатель не достигает необходимой температуры для нормальной работы системы отопления.
Как заменить отопитель в УАЗ Буханка?
Для замены отопителя в УАЗ Буханка потребуется несколько этапов. Сначала необходимо снять панели, чтобы получить доступ к старому отопителю. После этого отключаются все подключенные элементы: патрубки, провода, крепежи. Затем старый отопитель аккуратно снимается. На его место устанавливается новый, соблюдая все рекомендации производителя по установке. Важно проверить систему на герметичность, чтобы избежать утечек охлаждающей жидкости после замены.
Можно ли улучшить эффективность печки в УАЗ Буханка?
Да, можно улучшить эффективность отопителя. Один из вариантов — это установка дополнительного вентилятора, который будет усиливать воздушный поток. Также помогает использование современных теплообменников с улучшенной теплоотдачей, что повышает скорость прогрева салона. Некоторые владельцы устанавливают утеплители на воздуховоды, чтобы предотвратить потери тепла. Важно следить за состоянием системы охлаждения, чтобы поддерживать необходимую температуру в двигателе, что тоже влияет на эффективность отопления.
