Как проверить дмрв на уаз патриот 409 двигатель

Датчик массового расхода воздуха (ДМРВ) играет ключевую роль в обеспечении правильной работы двигателя УАЗ Патриот с 409 мотором. Этот компонент влияет на точность смеси топлива и воздуха, что напрямую сказывается на экономии топлива, мощности и уровне выбросов. Важно своевременно проверять его состояние, чтобы избежать проблем с двигателем и сохранить его работоспособность.

Проверка ДМРВ начинается с визуального осмотра. Необходимо убедиться в отсутствии видимых повреждений на корпусе и проводах. Также стоит проверить, не загрязнены ли контакты или разъемы. Загрязненные контакты могут привести к неправильным показаниям датчика. Важно помнить, что грязь на элементе может вызвать некорректные данные, что повлияет на работу системы впрыска.

Для более точной диагностики используйте мультиметр. Он позволяет измерить сопротивление датчика при различных условиях работы. Нормальные значения сопротивления на выходе ДМРВ должны быть в пределах, рекомендованных производителем. Если показания отличаются от нормы, это может свидетельствовать о неисправности самого датчика или проблемы в проводке.

Не менее важной процедурой является проверка ДМРВ с помощью диагностического оборудования. Подключив сканер, можно отслеживать реальную работу датчика в процессе эксплуатации автомобиля. Сканер поможет выявить ошибки, связанные с неправильной работой датчика, которые могут не проявляться при обычной проверке с мультиметром. Если после диагностики обнаружена ошибка, связанная с ДМРВ, стоит рассмотреть его замену или очистку.

Завершающий этап проверки – это тест-драйв. Важно оценить работу автомобиля в реальных условиях, проверив его поведение на различных режимах работы двигателя. Если после диагностики и тестирования машина работает нестабильно, это может быть связано с неисправностью ДМРВ, и его замена станет оптимальным решением.

Подготовка автомобиля к проверке ДМРВ

Остановите двигатель УАЗ Патриот с 409 мотором и дайте ему полностью остыть – проверка датчика массового расхода воздуха (ДМРВ) требует работы с холодным мотором для исключения ложных показаний.

Отключите клемму «минус» от аккумулятора, чтобы исключить случайное замыкание при манипуляциях с электропроводкой и разъёмом датчика.

Осмотрите впускной тракт от воздушного фильтра до дроссельной заслонки. При наличии трещин, ослабленных хомутов или загрязнений возможна утечка воздуха, что повлияет на точность проверки.

Проверьте состояние воздушного фильтра. Забитый элемент создаёт повышенное сопротивление потоку воздуха, искажая работу ДМРВ. При сильном загрязнении замените фильтр перед началом диагностики.

Очистите внешний корпус датчика от пыли и масла. Грязь на разъёме может вызвать плохой контакт или ложные сигналы. Для очистки используйте сухую ткань или баллон сжатого воздуха.

Подготовьте мультиметр с возможностью измерения напряжения постоянного тока до 5 В. Убедитесь в исправности прибора и наличии щупов с острыми концами для точного контакта с разъёмом датчика.

Найдите разъём ДМРВ – он расположен между воздушным фильтром и впускным коллектором. Осторожно отсоедините разъём, нажав фиксатор, чтобы не повредить пластиковые элементы.

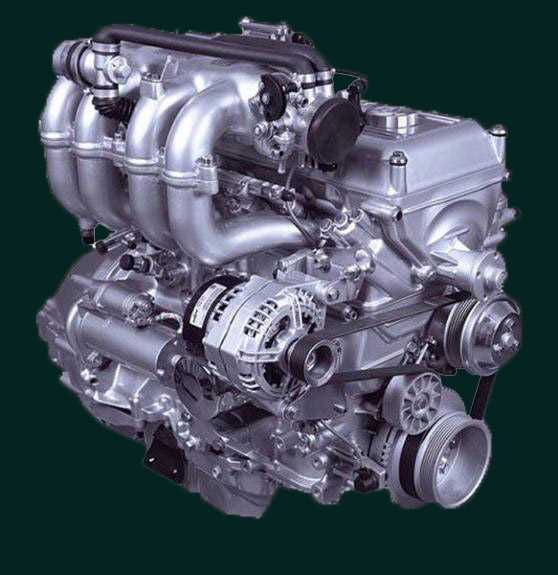

Определение признаков неисправности ДМРВ

При сбоях в работе датчика массового расхода воздуха на УАЗ Патриот с двигателем ЗМЗ-409 наблюдается нестабильный холостой ход – обороты плавают, иногда двигатель может заглохнуть на нейтральной передаче. Это особенно заметно при запуске на холодную.

Увеличенный расход топлива при прежнем стиле вождения указывает на искажение сигнала с ДМРВ, из-за чего блок управления переобогащает смесь. При этом может отсутствовать ощутимая динамика, особенно на низких и средних оборотах.

Часто наблюдается ухудшение приёмистости – двигатель «тупит» при резком нажатии на педаль газа. Машина разгоняется вяло, возможны рывки при разгоне. Также характерным признаком является чёрный нагар на свечах зажигания, вызванный неправильным составом топливно-воздушной смеси.

Если при снятии разъёма с ДМРВ двигатель начинает работать ровнее, это косвенно подтверждает его неисправность. Такой тест эффективен, но требует осторожности, чтобы избежать повреждения разъёма или контактов.

При наличии диагностического оборудования считывание параметра «массовый расход воздуха» на прогретом моторе на холостом ходу должно показывать значение в пределах 9–11 кг/ч. Значительное отклонение от этого диапазона – признак некорректной работы датчика.

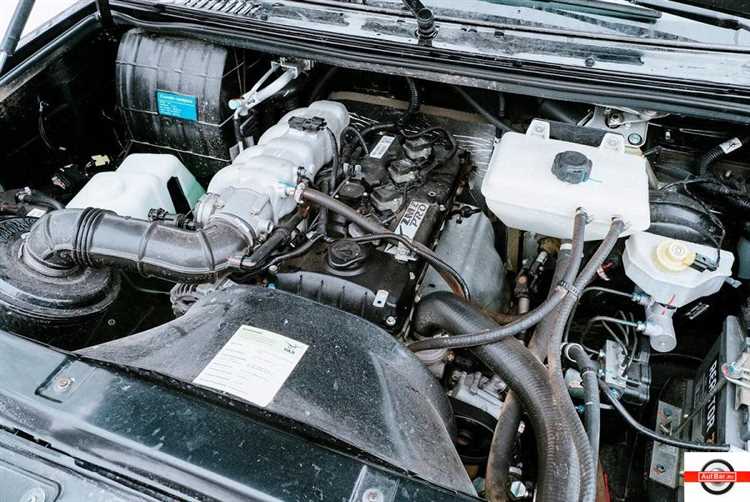

Проверка сопротивления ДМРВ с помощью мультиметра

Для проверки сопротивления датчика массового расхода воздуха (ДМРВ) на УАЗ Патриот с двигателем ЗМЗ-409 потребуется мультиметр с функцией измерения сопротивления и доступ к разъёму датчика. Перед началом работ необходимо обесточить бортовую сеть, отключив клемму аккумулятора.

ДМРВ типа Bosch устанавливается на 409-й двигатель, и его номинальные сопротивления между контактами строго определены. Распиновка пятиконтактного разъёма обычно следующая (слева направо, при виде на разъём датчика):

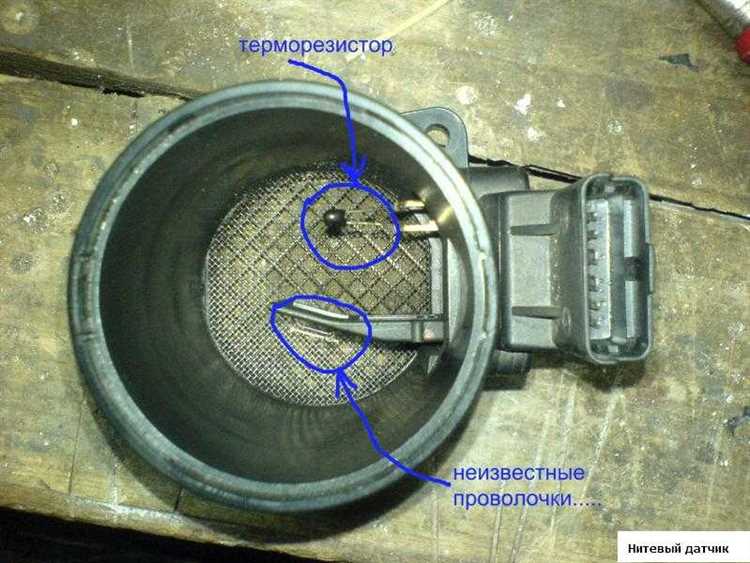

Основное внимание уделяется измерению сопротивления цепи терморезистора между контактами 4 и 5. При температуре воздуха около 20 °C сопротивление должно быть в пределах 2,0–2,5 кОм. При повышении температуры сопротивление снижается. Значение менее 1 кОм при комнатной температуре указывает на пробой, а свыше 3 кОм – на обрыв или ухудшение контакта.

Для измерения подключите щупы мультиметра к контактам 4 и 5 разъёма ДМРВ. Если измерения значительно отклоняются от допустимого диапазона, датчик подлежит замене. При этом не рекомендуется разбирать корпус датчика – внутри установлена прецизионная платформа, чувствительная к механическим воздействиям.

Сопротивление между контактами 1 (масса) и 2 (питание) измерять не следует – там присутствует сложная электронная схема, и тест сопротивления может быть некорректным. Проверку этих цепей выполняют только по напряжению при включенном зажигании.

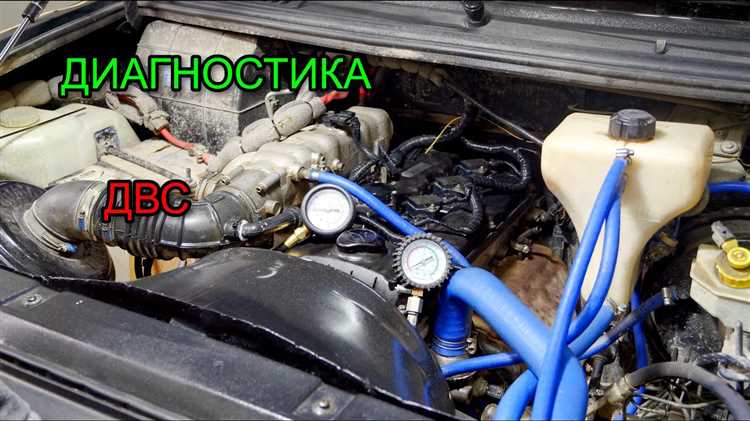

Как выполнить проверку датчика на холостом ходу

Для точной диагностики ДМРВ на УАЗ Патриот с двигателем ЗМЗ-409, необходимо провести проверку на холостом ходу. Это позволит определить корректность работы датчика при минимальной нагрузке на двигатель.

1. Запустите двигатель и прогрейте его до температуры не ниже 85°C.
2. Установите автомобиль на ровной поверхности, включите нейтральную передачу и затяните стояночный тормоз.
3. Подключите мультиметр к сигнальному проводу датчика массового расхода воздуха (обычно это жёлто-зелёный провод).
4. На холостом ходу напряжение на сигнальном проводе должно находиться в пределах 0,98–1,02 В. Допустимы отклонения не более ±0,05 В.
5. Если напряжение выходит за пределы указанных значений, вероятна деградация платинового элемента датчика или наличие подсоса воздуха.
6. Плавно увеличьте обороты двигателя до 2500 об/мин и следите за ростом сигнала – он должен увеличиваться пропорционально. Рывки или нестабильность – признак неисправности.
7. При стабильно высоком напряжении (выше 1,3 В) даже на холостом ходу стоит проверить ЭБУ на наличие ошибок и состояние воздушного фильтра.

После проверки обязательно сбросьте адаптационные значения ЭБУ, отключив клемму АКБ на 10 минут. Это обеспечит корректную работу после замены или чистки датчика.

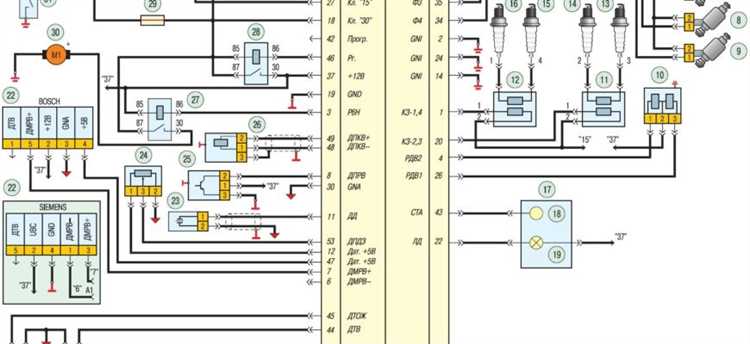

Методика диагностики с использованием сканера OBD-II

Подключите сканер OBD-II к диагностическому разъему, расположенному под рулевой колонкой с левой стороны. Включите зажигание, не запуская двигатель. Ожидайте установления соединения между сканером и ЭБУ.

Перейдите в раздел чтения текущих параметров. Найдите показатели массового расхода воздуха (MAF) в режиме холостого хода. Для двигателя ЗМЗ-409 в норме значение должно находиться в пределах 10–14 кг/ч при температуре охлаждающей жидкости около 90 °C. Отклонения более чем на 20% указывают на необходимость замены или очистки датчика.

Повышайте обороты до 3000 об/мин и отслеживайте рост расхода воздуха. Значение должно возрастать пропорционально, без скачков и провалов. Если при нажатии на педаль газа показатели остаются стабильными или меняются хаотично, ДМРВ неисправен.

Проверьте наличие ошибок по протоколу OBD-II. Коды P0100–P0104 напрямую указывают на неисправности цепи датчика массового расхода воздуха. При наличии ошибок сохраните их и выполните сброс через сканер. После повторного запуска двигателя повторите диагностику.

Для уточнения состояния сенсора сравните данные с эталонными для аналогичного двигателя. Используйте логгер данных, если сканер поддерживает запись, чтобы зафиксировать поведение ДМРВ в динамике на разных режимах работы мотора.

Что делать при обнаружении неисправности ДМРВ

Если диагностикой или по косвенным признакам (провалы при разгоне, нестабильный холостой ход, увеличенный расход топлива) установлен выход из строя датчика массового расхода воздуха, действовать нужно по следующему алгоритму:

1. Проверка разъёма и проводки. Осмотрите колодку подключения ДМРВ на наличие окислов, влаги, повреждений изоляции. Напряжение питания на проводе должно быть около 5 В, а сигнал на выходе – в пределах 0.996–1.01 В при выключенном двигателе. При включённом зажигании и заведённом моторе напряжение возрастает до 1.2–1.5 В на холостом ходу.

2. Очистка датчика. Снимите ДМРВ и аккуратно очистите чувствительный элемент специальным очистителем для ДМРВ. Не применяйте универсальные обезжириватели или спирт – они повреждают плату и платиновую нить.

3. Замена датчика. Если после очистки и проверки проводки поведение двигателя не изменилось, датчик подлежит замене. Используйте только оригинальные датчики Bosch с маркировкой 0 280 218 037 или проверенные аналоги, подходящие для мотора ЗМЗ-409. Установка дешёвых подделок приводит к нестабильной работе ЭБУ.

4. Адаптация ЭБУ. После замены рекомендуется сбросить старые настройки блока управления. Отключите клемму аккумулятора на 10–15 минут, затем выполните поездку в разных режимах (холостой, частичная и полная нагрузка), чтобы ЭБУ адаптировался к новому датчику.

5. Повторная диагностика. После всех операций подключите диагностический сканер и проверьте параметры ДМРВ, чтобы убедиться в восстановлении корректной работы. Значения расхода воздуха на холостом ходу должны быть в пределах 8–12 кг/ч.

Вопрос-ответ:

Какой прибор нужен для проверки ДМРВ на УАЗ Патриот с двигателем ЗМЗ-409?

Для проверки массового расходомера воздуха (ДМРВ) подойдёт обычный мультиметр. Он нужен для измерения выходного напряжения на сигнальном проводе датчика при включенном зажигании и работающем двигателе. Также может пригодиться диагностический сканер с функцией чтения параметров в реальном времени, чтобы посмотреть показания расхода воздуха в цифровом виде.

Какие должны быть нормальные показания ДМРВ на холостом ходу?

На холостом ходу исправный ДМРВ должен выдавать напряжение в диапазоне от 0,98 до 1,02 Вольта. Если значение заметно отличается, например, превышает 1,1 В или опускается ниже 0,9 В, это может говорить о неисправности датчика или его сильном загрязнении. Также стоит учитывать температуру воздуха и общее состояние мотора.

Можно ли проверить ДМРВ, не снимая его с автомобиля?

Да, можно. Достаточно подключить мультиметр к сигнальному проводу и корпусу, включить зажигание и замерить напряжение. Двигатель при этом может быть как заглушен, так и запущен, но для более точной оценки состояния лучше проводить замеры на холостом ходу. Также можно использовать диагностический сканер — тогда вообще не потребуется доступ к проводам.

Какие признаки указывают на неисправный ДМРВ на УАЗ Патриот?

Косвенными признаками могут быть нестабильные обороты холостого хода, ухудшение приёмистости, повышенный расход топлива, трудности при запуске двигателя. Если есть подозрения на ДМРВ, лучше сразу проверить его показания — неисправность не всегда вызывает ошибки в блоке управления и может не сопровождаться включением лампы «Check Engine».

Можно ли временно отключить ДМРВ и ехать без него?

Да, временно отключить ДМРВ можно — блок управления перейдёт в аварийный режим и будет использовать усреднённые параметры для расчёта топливоподачи. Однако двигатель будет работать хуже: увеличится расход топлива, снизится мощность, возможны рывки. Это допустимо как временная мера для доезда до сервиса или гаража, но не рекомендуется ездить так постоянно.
