Как проверить регулятор напряжения на уаз патриот

Регулятор напряжения на УАЗ Патриот отвечает за стабильность зарядного напряжения, поступающего от генератора к аккумуляторной батарее и электросети автомобиля. При исправной системе уровень напряжения на клеммах аккумулятора должен находиться в пределах 13,8–14,5 В при включенном двигателе и оборотах выше холостого хода. Любые отклонения от этих значений могут привести к разрядке аккумулятора или выходу из строя электрооборудования.

Проверку регулятора целесообразно начинать с измерения напряжения на аккумуляторе с помощью мультиметра. При напряжении выше 15 В или ниже 13 В следует подозревать неисправность регулятора или слабый контакт в цепи возбуждения генератора. Для УАЗ Патриот, оборудованного генератором 372.3701, регулятор часто совмещён с щёточным узлом, и его диагностика требует демонтажа генератора либо щёточного узла отдельно.

При демонтаже важно осмотреть щётки – их длина должна быть не менее 5 мм. Стертые или застрявшие щётки могут имитировать неисправность регулятора. Также следует убедиться в целостности дорожек и пайки на плате регулятора. Для более точной проверки можно использовать лабораторный блок питания с регулировкой напряжения и подключить регулятор отдельно от автомобиля: при подаче 14,5 В на вход цепи возбуждения напряжение на выходе должно прекратиться, что подтверждает исправность устройства.

Игнорирование неисправного регулятора приводит к глубокому разряду аккумулятора или его «перевариванию», сопровождающемуся вздутием и выделением электролита. Регулярная проверка и своевременная замена регулятора – ключ к надёжной работе электросистемы УАЗ Патриот, особенно при эксплуатации в условиях повышенной нагрузки и низких температур.

Признаки неисправности регулятора напряжения на УАЗ Патриот

Еще один характерный признак – частое перегорание ламп в фарах и осветительных приборах. Это следствие избыточного напряжения, которое регулятор не способен сдерживать. Дополнительно может наблюдаться заметное изменение яркости фар в зависимости от оборотов двигателя – особенно при переходе с холостого хода на повышенные.

Аккумулятор, теряющий заряд даже после продолжительных поездок, также свидетельствует о неисправности регулятора. Если исключена деградация самого аккумулятора, причиной может быть недозаряд из-за заниженного выходного напряжения генератора.

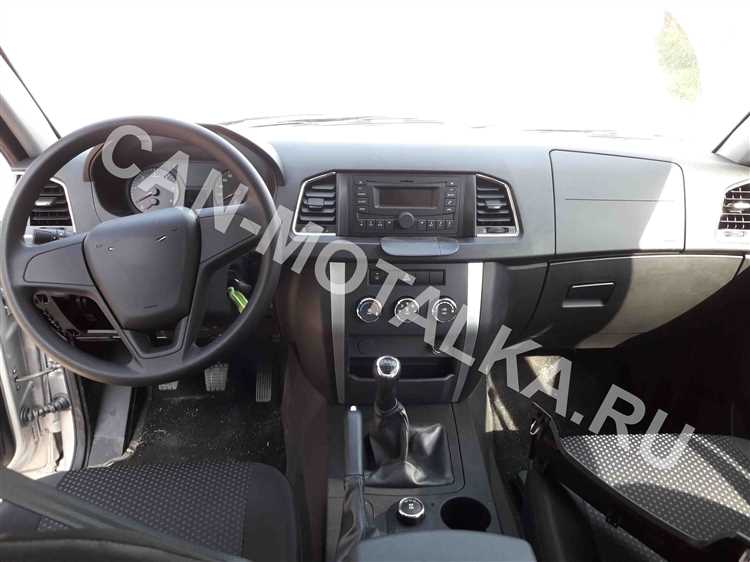

На приборной панели может загораться индикатор разрядки аккумулятора, особенно при включении нагрузок – обогрева стекла, печки, ближнего света. Это указывает на нестабильную работу генератора, часто вызванную выходом из строя регулятора.

Проверка мультиметром дает точное представление о работе регулятора. Измерение напряжения на аккумуляторе при заведенном двигателе и при включении нагрузок (фары, печка, подогрев) позволяет выявить несоответствие параметров норме.

Расположение регулятора напряжения в системе электрооборудования автомобиля

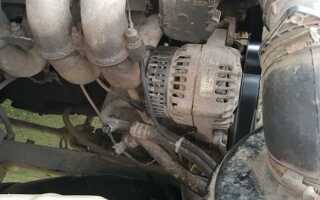

На УАЗ Патриот регулятор напряжения чаще всего встроен непосредственно в корпус генератора. Это решение реализовано в большинстве моделей с генераторами типа Г273 или аналогичными, применяемыми после 2010 года. Установка осуществляется с задней стороны генератора, рядом с щеточным узлом, что позволяет регулятору напрямую контролировать напряжение на выходе обмотки возбуждения.

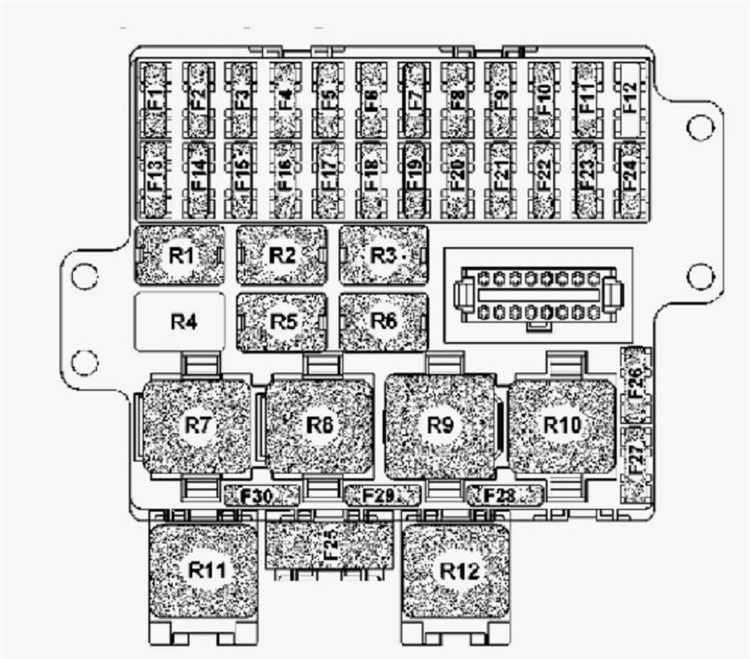

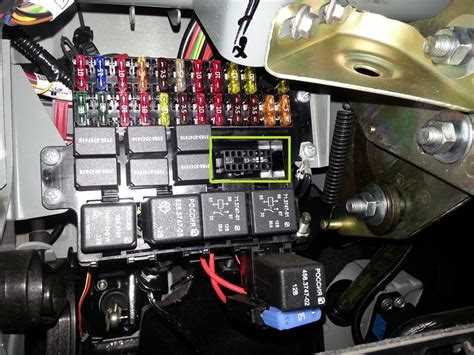

Если установлен внешний регулятор (чаще встречается на более ранних версиях автомобиля), его размещение осуществляется под капотом, как правило, на щите передка или рядом с монтажным блоком. Он соединяется с генератором через разъём, обеспечивая стабилизацию выходного напряжения по заданному алгоритму.

Для точной локализации рекомендуется ориентироваться на маркировку генератора: например, генераторы с индексом «А» в обозначении почти всегда содержат встроенный регулятор. При диагностике важно учитывать способ подключения – встроенные регуляторы не имеют отдельного провода управления возбуждением, тогда как у внешних регуляторов такой провод обязательно присутствует.

Перед проверкой узла необходимо отключить аккумуляторную батарею и убедиться в отсутствии окислов и повреждений на клеммах генератора. Для доступа к встроенному регулятору потребуется демонтаж генератора, тогда как внешний элемент можно проверить без снятия с автомобиля.

Необходимые инструменты и условия для диагностики

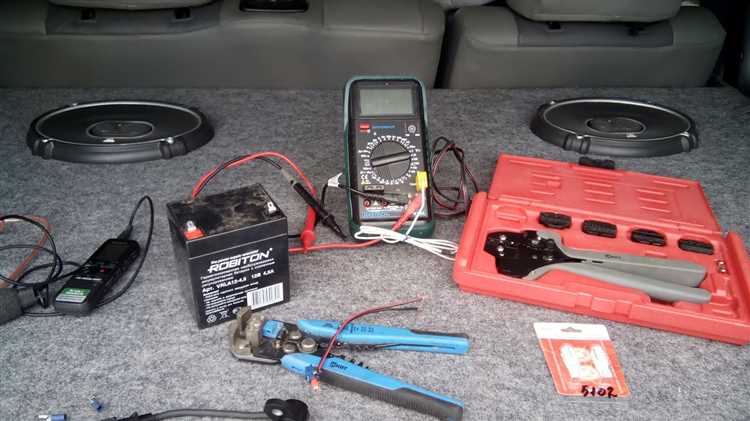

Для диагностики регулятора напряжения на УАЗ Патриот потребуется мультиметр для измерения напряжения и тока, а также тестер для проверки работы самого регулятора. Обязательно используйте исправные провода и щупы с хорошей изоляцией, чтобы избежать ошибок при измерениях. Подготовьте мультиметр, настроив его на режим постоянного тока (DC) для проверки напряжения на выходе регулятора.

Условия диагностики: машина должна быть на стоянке с выключенным двигателем перед началом работы. После этого включите зажигание и проверьте напряжение на аккумуляторе, оно должно быть в пределах 12,5-12,8 В. Затем заведите двигатель, и при работающем моторе измерьте напряжение на выходе генератора. Оно должно быть в пределах 13,8-14,4 В. Это укажет на правильную работу регулятора напряжения.

Важно: диагностику стоит проводить при температуре окружающей среды от +5°C до +35°C. При экстремальных температурах результаты могут быть искажены, так как температура влияет на работу аккумулятора и электрических компонентов. Если напряжение на выходе регулятора выходит за допустимые пределы, это может указывать на неисправность регулятора или других элементов генератора.

Также рекомендуется проверить проводку на наличие повреждений и коррозии, особенно на соединениях с регулятором напряжения. Внешние факторы, такие как высокая влажность или попадание грязи в электрическую систему, также могут повлиять на точность диагностики.

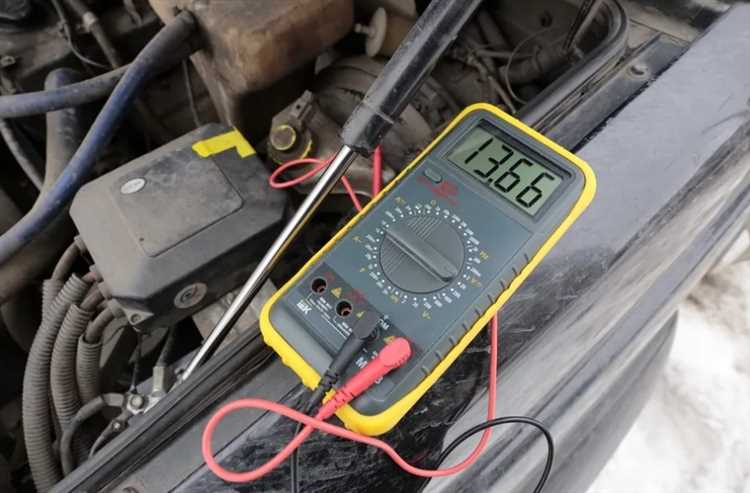

Проверка напряжения на выходе генератора мультиметром

Для проверки правильности работы генератора на УАЗ Патриот необходимо измерить напряжение на его выходе с помощью мультиметра. Этот процесс позволяет определить, генерирует ли генератор нужное напряжение для работы бортовой сети автомобиля.

Подготовьте мультиметр и выполните следующие шаги:

1. Установка мультиметра: Установите мультиметр в режим измерения постоянного напряжения (DC Voltage). Выберите диапазон, соответствующий напряжению, которое должен выдавать генератор (обычно 20 Вольт).
2. Проверка при нагрузке: Увеличьте обороты двигателя и измерьте напряжение снова. Оно должно увеличиться до 14,2–14,7 В, что подтверждает исправность работы генератора под нагрузкой.
3. Нормы отклонений: Если напряжение на холостом ходу ниже 13,5 В или выше 14,7 В, это может свидетельствовать о неисправности регулятора напряжения или самого генератора.

Для точных результатов проводите измерения при стабильной температуре и на стабильном уровне заряда аккумулятора. В случае, если показания мультиметра значительно отличаются от указанных норм, рекомендуется проверить регулятор напряжения или обратиться в сервис для диагностики генератора.

Пошаговая проверка работы регулятора при включённых потребителях

Для проверки регулятора напряжения на УАЗ Патриот при включённых потребителях, необходимо выполнить несколько последовательных действий. Это поможет выявить возможные неисправности и понять, насколько эффективно работает система зарядки.

1. Подготовка автомобиля: Перед началом работы убедитесь, что аккумулятор полностью заряжен и в исправном состоянии. Отключите все потребители электроэнергии, включая фары, кондиционер, обогрев стекол и другие устройства, чтобы минимизировать их влияние на результаты теста.
2. Включение потребителей: Включите несколько электроприборов, таких как фары, обогрев сидений, кондиционер. Это создаст нагрузку на электросистему и позволит точно оценить работу регулятора.
3. Замер напряжения на аккумуляторе: Используйте мультиметр для измерения напряжения на клеммах аккумулятора. Напряжение должно быть в пределах 13,8–14,4 В при работающем двигателе. Если оно ниже, возможно, регулятор не справляется с нагрузкой.
4. Наблюдение за изменениями напряжения: Постепенно увеличивайте нагрузку, включая дополнительные устройства, такие как обогрев зеркал, подогрев заднего стекла и другие. Напряжение на аккумуляторе не должно опускаться ниже 13,5 В. Если это происходит, регулятор не поддерживает нужный уровень зарядки.
5. Проверка на холостом ходу: Снимите показания напряжения при работающем двигателе на холостых оборотах. Напряжение должно оставаться стабильным в пределах 13,8–14,4 В. Если оно снижается, это указывает на проблему с регулятором напряжения.
6. Проверка при повышенных оборотах: Увеличьте обороты двигателя до 2500–3000 об/мин. Напряжение должно повыситься, но оставаться в пределах нормы. Если оно продолжает падать, это свидетельствует о неисправности в регуляторе.
7. Оценка состояния цепей: Проверяйте соединения проводки и клемм аккумулятора. Коррозия или плохой контакт могут привести к падению напряжения, что снизит эффективность работы регулятора.
8. Окончательная проверка: Если после выполнения всех шагов напряжение остаётся нестабильным или недостаточным, возможно, регулятор напряжения требует замены. В случае сомнений, рекомендуется провести диагностику системы зарядки в автосервисе.

Тестирование регулятора напряжения без демонтажа генератора

1. Подготовка к тестированию: Убедитесь, что автомобиль находится на ровной поверхности, двигатель работает, и все электрические приборы отключены, чтобы исключить их влияние на результаты.

3. Измерение напряжения при повышенных оборотах: Увеличьте обороты двигателя до 2000–3000 об/мин. Напряжение на аккумуляторе должно стабилизироваться на уровне 14,0–14,4 В. Если оно продолжает расти или падать, регулятор может работать неправильно.

4. Проверка работы регулятора: Снимите напряжение с аккумулятора и, не выключая двигатель, поочередно подключите тестовый провод к корпусу генератора. Если на мультиметре отображаются колебания напряжения, это может указывать на неисправность регулятора.

5. Оценка работы генератора: Для проверки генератора можно также использовать диагностический сканер, который позволяет оценить работу всех компонентов в реальном времени. Это поможет исключить ложные срабатывания регулятора и другие проблемы в цепи.

При подозрении на неисправность регулятора напряжения лучше провести более тщательную диагностику с использованием специализированного оборудования или обратиться в сервисный центр для более точной проверки.

Диагностика неисправностей по коду ошибок ЭБУ

Для начала необходимо подключить диагностический сканер, который будет считывать ошибки с ЭБУ. Важно убедиться в правильности подключения и совместимости с автомобилем. Как только связь установлена, сканер предоставит список кодов ошибок, который может включать как общие, так и специфические проблемы, связанные с работой регулятора напряжения.

Один из наиболее распространенных кодов ошибок, связанный с неисправностями регулятора напряжения – это код P0620. Этот код сигнализирует о неисправности в цепи управления регулятором напряжения, что может означать проблему с самим регулятором или его подключением к ЭБУ.

Другой код, P0562, указывает на низкое напряжение в системе зарядки, что может быть вызвано неэффективной работой регулятора. При этом возможными причинами могут быть как повреждения самого регулятора, так и проблемы с проводкой или аккумулятором.

Также стоит обратить внимание на код P0600, который указывает на возможные сбои в работе ЭБУ или проблемах с коммуникацией между блоком управления и другими модулями. Иногда это может быть связано с повреждениями или неправильной настройкой системы зарядки.

После считывания кодов ошибок следует провести дополнительную проверку цепей и компонентов. Для диагностики регулятора напряжения стоит проверить его работу с помощью мультиметра, измеряя выходное напряжение на контактах регулятора. В норме оно должно быть в пределах 13.8–14.4 В. Если значения выходного напряжения значительно отличаются, это может свидетельствовать о неисправности регулятора или связанной с ним проводки.

При наличии ошибок в цепи управления регулятором или других неисправностей, связанных с зарядкой, необходимо провести осмотр проводки на наличие повреждений, коррозии и плохих соединений. В случае выявления дефектов рекомендуется заменить поврежденные участки проводки или сам компонент системы зарядки.

Таким образом, диагностика по кодам ошибок ЭБУ позволяет точно определить источник проблемы в системе зарядки и быстрее выявить неисправности в регуляторе напряжения или других компонентах. Регулярная диагностика и мониторинг состояния системы зарядки обеспечат долгосрочную стабильную работу автомобиля.

Алгоритм замены регулятора напряжения при подтверждённой неисправности

Перед началом замены регулятора напряжения необходимо убедиться, что причина неисправности действительно в нём. Для этого выполните диагностику системы зарядки и замерьте напряжение на аккумуляторе с работающим двигателем. Если напряжение не соответствует нормам (от 13,5 до 14,5 В), скорее всего, регулятор требует замены.

1. Отключите аккумулятор. Начните с отсоединения отрицательной клеммы, чтобы избежать короткого замыкания или повреждения электрических компонентов.

2. Снимите генератор. Для этого открутите крепёжные болты, которые удерживают генератор, и отсоедините все электрические соединения. Убедитесь, что вы зафиксировали положение шкива генератора, чтобы при установке нового устройства избежать его повреждения.

3. Демонтируйте старый регулятор напряжения. Обычно регулятор находится на задней части генератора и крепится несколькими болтами или винтами. Аккуратно открутите эти крепления и извлеките регулятор. Помните, что старый регулятор может быть повреждён, поэтому действуйте осторожно, чтобы не повредить другие части генератора.

4. Установите новый регулятор напряжения. При установке нового компонента внимательно следите за правильностью его положения и надежностью крепления. Убедитесь, что все контактные соединения соответствуют указанным в руководстве для вашего автомобиля.

5. Соберите генератор. После установки нового регулятора, соберите генератор в обратном порядке, установив его обратно на место и закрепив все крепежи. Подключите все электрические соединения, включая провода и шкив.

6. Подключите аккумулятор и проверьте работоспособность системы. Подключите положительную клемму аккумулятора и запустите двигатель. Замерьте напряжение на аккумуляторе. Если регулятор работает исправно, напряжение должно стабилизироваться в пределах 13,5–14,5 В.

7. Проведите тестовую поездку. После замены регулятора выполните короткую тестовую поездку, чтобы убедиться, что система зарядки работает корректно и автомобиль не испытывает проблем с аккумулятором.

Вопрос-ответ:

Как проверить регулятор напряжения на УАЗ Патриот?

Проверка регулятора напряжения на УАЗ Патриот начинается с осмотра состояния щеток и якоря генератора. Для этого необходимо снять крышку генератора и оценить износ щеток. Затем следует проверить напряжение на выводах регулятора при работающем двигателе с помощью мультиметра. Нормальное напряжение на выводе должно быть в пределах 13,8-14,4 В. Если напряжение ниже или выше, вероятно, регулятор неисправен.

Какие симптомы указывают на неисправность регулятора напряжения на УАЗ Патриот?

Если на УАЗ Патриот неисправен регулятор напряжения, это может проявляться в нескольких симптомах. Один из основных признаков — это проблемы с зарядкой аккумулятора. При неисправности регулятора могут возникнуть перебои в подаче напряжения, что приведет к слабой зарядке аккумулятора или его перезарядке. Также может возникать перебои в работе электрики, например, мигание фар или нестабильная работа приборов.

Можно ли заменить регулятор напряжения на УАЗ Патриот самостоятельно?

Да, заменить регулятор напряжения на УАЗ Патриот можно самостоятельно, если у вас есть базовые навыки работы с автомобилем. Для этого нужно демонтировать генератор, снять старый регулятор и установить новый. Важно, чтобы новый регулятор был совместим с вашим автомобилем. После замены регулятора следует проверить напряжение с помощью мультиметра, чтобы убедиться в правильности работы системы.

Как часто нужно проверять регулятор напряжения на УАЗ Патриот?

Регулятор напряжения на УАЗ Патриот не требует регулярной проверки, если система работает нормально. Однако рекомендуется периодически проверять его при обслуживании автомобиля, особенно при возникновении проблем с зарядкой аккумулятора или электрическими системами. Также стоит обратить внимание на состояние щеток генератора, поскольку износ щеток может привести к неисправности регулятора.

Что делать, если регулятор напряжения на УАЗ Патриот неисправен?

Если регулятор напряжения на УАЗ Патриот вышел из строя, его необходимо заменить. Можно приобрести новый регулятор или отремонтировать старый, но обычно проще и дешевле установить новый. После замены важно проверить работу системы зарядки с помощью мультиметра, чтобы удостовериться, что напряжение на выходе генератора в пределах нормы (13,8-14,4 В). Также стоит проверить аккумулятор и электропроводку на наличие повреждений, чтобы избежать повторных поломок.

Как проверить регулятор напряжения на УАЗ Патриот?

Для проверки регулятора напряжения на УАЗ Патриот необходимо выполнить несколько шагов. Во-первых, нужно подключить мультиметр к аккумулятору и проверить напряжение на холостом ходу. Обычно оно должно быть в пределах 13,8–14,4 В. Затем следует включить потребители энергии (например, фары или обогреватели) и наблюдать за изменением напряжения. Если напряжение падает ниже 13,8 В, это может свидетельствовать о неисправности регулятора. Также важно проверить соединения проводки и самого регулятора, чтобы исключить плохой контакт. Если все это в порядке, но проблемы с напряжением остаются, возможно, регулятор нужно заменить.
