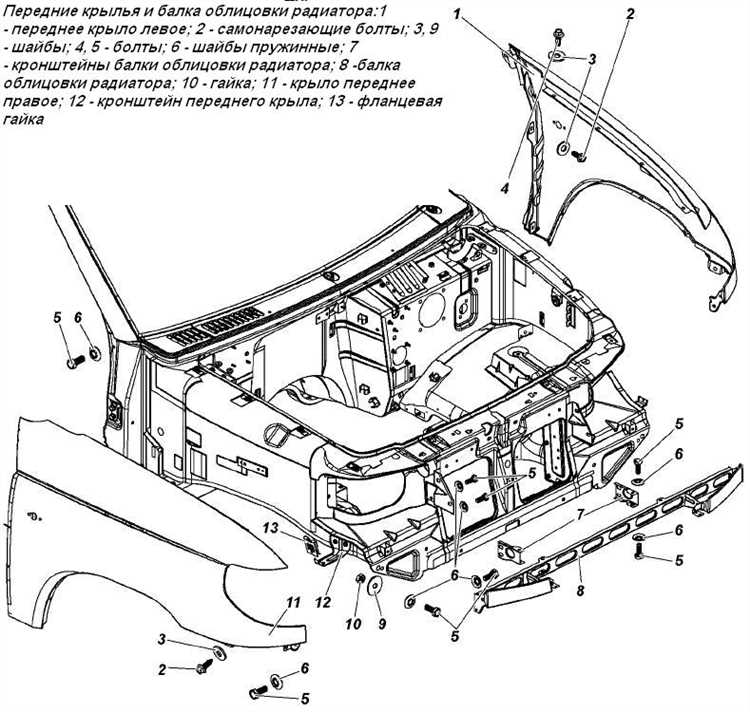

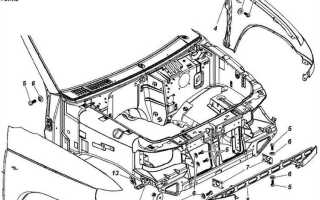

Коробка передач УАЗ Патриот представляет собой пятиступенчатый агрегат, чаще всего модели Dymos или отечественного производства (например, УАЗ-3163-1700010). Демонтаж требует наличия смотровой ямы или подъёмника, стандартного набора инструментов, а также лебёдки или домкрата с грузоподъёмностью не менее 200 кг для безопасного опускания узла.
Перед началом работ необходимо обесточить автомобиль, отключив клемму «минус» аккумулятора, и слить трансмиссионное масло через нижнюю пробку коробки, используя ёмкость объёмом не менее 3 литров. Отсоединяются передний и задний карданные валы, причём болты крепления лучше предварительно обработать проникающей смазкой из-за их склонности к закисанию.
Особое внимание стоит уделить отсоединению проводки от датчиков скорости и заднего хода. Разъёмы необходимо аккуратно очистить от загрязнений перед разъединением, чтобы избежать обрыва проводов. Также демонтируются рычаги переключения передач, которые фиксируются стопорными кольцами и болтами с резьбой М8.
Следующий этап – откручивание крепёжных болтов коробки к двигателю и опорной подушке. Для снижения нагрузки на болты опора КПП предварительно поддомкрачивается. При снятии следует помнить о массе коробки – около 70–75 кг – и использовать направляющие шпильки, чтобы избежать перекоса при демонтаже.
Подготовка автомобиля к демонтажу коробки передач
Установите автомобиль на ровную твердую поверхность с возможностью безопасного подъёма. Заблокируйте колёса противооткатными упорами. Перед началом работ полностью обесточьте электросистему, сняв минусовую клемму с аккумулятора.
Поднимите переднюю часть автомобиля домкратом и установите её на надёжные подпорки под силовую раму. Убедитесь в устойчивости конструкции, чтобы избежать смещения при демонтаже.
Снимите защиту картера, если установлена. Отсоедините разъёмы электропроводки, подключённые к датчикам на коробке передач: датчик скорости, включения задней передачи и прочие. Зафиксируйте провода, чтобы избежать повреждения.
Слейте трансмиссионное масло через сливную пробку КПП. Используйте чистую ёмкость объёмом не менее 2,5 литров. Пробку очистите и отложите в сторону.
Отсоедините карданные валы. Перед демонтажом пометьте фланцы и крестовины метками, чтобы сохранить баланс при установке. Используйте проникающую смазку на крепежах. После снятия закрепите карданные валы в горизонтальном положении, чтобы не повредить шлицы и подвесной подшипник.
Ослабьте крепления кожуха сцепления, но не снимайте его полностью – это потребуется при снятии коробки. Проверьте доступ к крепежу под днищем: удалите загрязнения, при необходимости нанесите WD-40 на труднодоступные болты.
Подготовьте домкрат или подкатную платформу с фиксатором для поддержки коробки во время демонтажа. Проверка оборудования перед началом работ обязательна: повреждённый или неустойчивый подъёмник может привести к травме или повреждению узлов.
Отключение аккумулятора и снятие элементов выхлопной системы
Перед началом демонтажа коробки передач необходимо обесточить электрическую систему и освободить доступ к нижней части автомобиля. Начать следует с отключения аккумуляторной батареи:
- Отвернуть клемму «минус» с аккумулятора ключом на 10, плотно зафиксировать её в стороне, чтобы исключить случайное замыкание.
- При необходимости снять клемму «плюс», особенно если планируются работы рядом с пучками проводки или стартером.
Далее приступают к демонтажу частей выхлопной системы, мешающих доступу к коробке:
- Ослабить хомут крепления приемной трубы к выпускному коллектору ключами на 13 и 17. Обработать резьбовые соединения проникающей смазкой при наличии коррозии.
- Отсоединить датчик кислорода, предварительно отключив его разъём, чтобы не повредить проводку при демонтаже трубы.
- Открутить крепления приемной трубы к резонатору, удерживая гайки и болты с двух сторон. Использовать головку на 14 или 15 в зависимости от комплектации.
- Снять приемную трубу с подвесов, используя монтажку. Осмотреть резинки подвесов на наличие трещин.
- При необходимости снять промежуточный глушитель или катализатор, если они перекрывают доступ к креплениям коробки.
После завершения этих операций обеспечивается свободный доступ к нижним элементам трансмиссии без риска повреждения проводки и компонентов выхлопной системы.

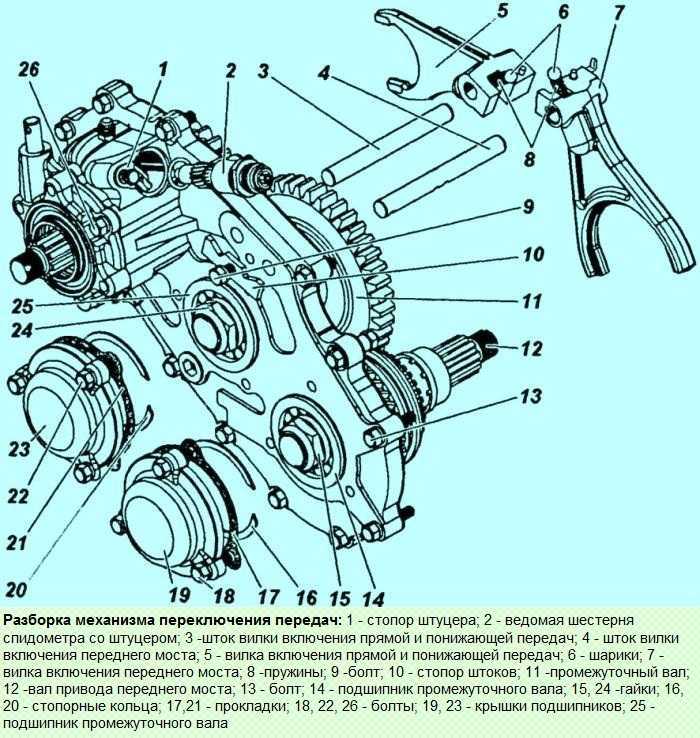

Слив трансмиссионного масла и отсоединение карданных валов
Перед снятием коробки необходимо полностью слить трансмиссионное масло, чтобы исключить его пролив при демонтаже. Для этого под коробкой передач устанавливается ёмкость объемом не менее 3 литров. Сливная пробка расположена в нижней части корпуса коробки, ближе к заднему фланцу. Используется ключ на 24 мм. Масло сливается на полностью остывшем агрегате во избежание ожогов и деформации резьбовых соединений.
После полного слива масла пробка очищается от металлических включений, промывается бензином и устанавливается обратно с уплотнительным кольцом. Затяжка осуществляется с моментом 25–30 Н·м. Поверхности вокруг пробки вытираются насухо.
Для отсоединения карданных валов необходимо заблокировать колёса и включить нейтраль. На переднем и заднем кардане крестовины крепятся к фланцам редукторов и коробки четырьмя болтами с гайками М8. Используется головка на 14 мм и накидной ключ. Болты извлекаются попарно, фиксируя вал от проворота монтажкой через ухо крестовины. После снятия болтов вал аккуратно сдвигается назад до выхода шлицевой части из фланца коробки или раздаточной коробки.
Для предотвращения повреждения шлицов и пыльников, карданные валы подвешиваются на проволоке к раме либо откладываются на чистую поверхность. Места посадки закрываются ветошью для защиты от пыли.
Отключение рычагов управления и демонтаж защиты трансмиссии
Перед снятием коробки передач на УАЗ Патриот необходимо отсоединить рычаги управления раздаточной коробкой и коробкой передач. Для этого предварительно снимите резиновые чехлы в салоне, открутите стопорные кольца и аккуратно извлеките рычаги из посадочных гнёзд. Будьте осторожны, чтобы не повредить уплотнительные элементы – при обратной установке возможна потеря герметичности и пыльник перестанет выполнять свою функцию.
Далее перейдите к демонтажу защиты трансмиссии. Используя головку на 17, открутите болты крепления металлического щита, расположенного под трансмиссией. При закисших креплениях применяйте проникающую смазку и дайте ей время подействовать. Снимайте щит аккуратно, поскольку он может удерживаться остатками грязи и масла. Вес защитного кожуха немалый – используйте домкрат или помощника, чтобы избежать травм.
После снятия защиты убедитесь в целостности крепежа и отсутствии трещин в местах крепления. Повреждённый щит теряет прочность и не способен полноценно защищать агрегаты трансмиссии от механических воздействий и грязи с дороги.
Отсоединение сцепления и опора двигателя при демонтаже КПП
Перед началом работ отключите минусовую клемму аккумулятора. Демонтаж сцепления начинается с отсоединения рабочего цилиндра. Ключом на 13 открутите два болта крепления цилиндра к кожуху сцепления, не отсоединяя гидролинию, и аккуратно отведите его в сторону, закрепив, чтобы исключить натяжение шланга.
Далее отсоедините вилку сцепления. Через лючок в кожухе или после снятия стартера сдвиньте выжимной подшипник внутрь колокола, отсоединяя его от вилки. Вилка свободно вынимается при сдвиге назад. Оцените состояние направляющей втулки и подшипника – при износе замените.
Переходите к опоре двигателя. Установите надежную подставку под двигатель с правой стороны. Для этого используйте регулируемую траверсу или домкрат с деревянной проставкой. Нагрузку на опору необходимо снять полностью. Ключом на 17 открутите болты крепления опоры к кронштейну рамы и к блоку двигателя. Аккуратно извлеките опору. Убедитесь в отсутствии трещин и повреждений резины – дефектные элементы меняйте до установки коробки обратно.
При снятии КПП силовой агрегат теряет жёсткую фиксацию – обеспечьте стабильную поддержку двигателя до полного завершения работ. Используйте страховочные цепи при необходимости. Пренебрежение фиксацией может привести к перекосу и повреждению подушек или выпускной системы.
Пошаговое извлечение коробки передач с креплений
Для извлечения коробки передач с креплений необходимо тщательно подготовиться и соблюдать определённую последовательность действий. Это позволит избежать повреждений как коробки, так и других компонентов автомобиля.
Шаг 1. Подготовка автомобиля
Перед началом работ отключите аккумулятор, чтобы избежать случайных коротких замыканий. Поднимите переднюю часть автомобиля с помощью домкрата и установите подставки для безопасности. Снимите передние колеса для удобства доступа к коробке передач.
Шаг 2. Снятие приводных валов
Для того чтобы освободить коробку передач, потребуется извлечь оба приводных вала. Открутите гайки крепления на фланцах и аккуратно извлеките вал из коробки. Следите за состоянием манжет и не повредите их при снятии.
Шаг 3. Демонтаж картера сцепления
Освободите коробку передач от привода сцепления. Открутите болты крепления картера сцепления, сняв его с соединения. Это обеспечит доступ к дальнейшему креплению коробки к двигателю.
Шаг 4. Снятие гидравлического цилиндра сцепления
Если на вашем автомобиле установлен гидравлический привод сцепления, открутите трубки подачи жидкости и отсоедините цилиндр от коробки передач. Обратите внимание на герметичность соединений при последующей установке.
Шаг 5. Откручивание крепёжных болтов коробки передач
Открутите все болты, которые крепят коробку передач к двигателю. Обычно их несколько с разных сторон коробки. Важно помнить, что болты могут быть сильно затянуты, поэтому используйте удлинитель для ключа и аккуратно откручивайте их поочередно, чтобы избежать повреждения резьбы.
Шаг 6. Освобождение коробки от креплений
После того как все болты сняты, постепенно ослабляйте коробку передач. Для этого используйте подходящие рычаги или специальный инструмент для её аккуратного извлечения. Процесс должен происходить медленно, чтобы не повредить соединения и не нарушить выравнивание коробки.
Шаг 7. Извлечение коробки передач
После того как все крепления и соединения сняты, можно аккуратно вытащить коробку передач из кузова. Лучше делать это вдвоем, так как коробка достаточно тяжёлая и требует дополнительной поддержки. При извлечении следите за состоянием компонентов, чтобы не повредить детали трансмиссии.
Вопрос-ответ:
Как правильно снять коробку передач на УАЗ Патриот?
Для снятия коробки передач на УАЗ Патриот нужно выполнить несколько шагов. Сначала необходимо поднять автомобиль с помощью домкрата и зафиксировать его на подставках для безопасности. Затем отсоедините аккумулятор, чтобы избежать короткого замыкания. Открутите все крепления, удерживающие коробку, включая болты, соединяющие её с двигателем и кузовом. Не забудьте отсоединить приводы и снять карданный вал. После этого можно аккуратно снять коробку передач с помощью домкрата или подъемника, следя за тем, чтобы она не повредилась при снятии.
Какие инструменты нужны для снятия коробки передач на УАЗ Патриот?
Для снятия коробки передач на УАЗ Патриот потребуется стандартный набор инструментов. Вам понадобятся ключи разных размеров (включая головки на 10, 13, 15 мм), отвертки и, возможно, набор торцевых головок. Кроме того, для работы вам понадобятся домкрат и подставки для безопасного подъема автомобиля, а также возможное использование специального подъёмного устройства для коробки передач. Не забудьте про защитные очки и перчатки для обеспечения безопасности при выполнении работы.
Какие могут возникнуть сложности при снятии коробки передач на УАЗ Патриот?
Одной из основных сложностей является работа с тяжелой коробкой передач. Она может быть сложно извлекаемой из-за зажатых болтов или неудобного расположения. Также иногда возникают проблемы с откручиванием креплений, которые могут быть сильно закисшими или ржавыми. Если коробка передач старого образца, стоит быть готовым к сложности в снятии карданного вала, особенно если он не был недавно обслужен. В таких случаях, возможно, потребуется использовать проникающую жидкость или даже разогреть крепежи для облегчения снятия.
Как долго занимает процесс снятия коробки передач на УАЗ Патриот?
Процесс снятия коробки передач на УАЗ Патриот может занять от 3 до 5 часов, в зависимости от опыта механика и наличия всех необходимых инструментов. Если все крепления откручиваются без затруднений, а автомобиль поднят правильно, процесс может быть завершен быстрее. Однако, если возникнут проблемы с закисшими болтами или другими частями, время работы может увеличиться.
