Коробка передач УАЗ Хантер – пятиступенчатая механическая, модель Dymos или УАЗ-3163, в зависимости от года выпуска. Самостоятельное снятие КПП требует подготовленного инструмента, свободного доступа к днищу и знания узлов крепления. В отличие от легковых автомобилей, конструкция внедорожника предполагает работу с массивными узлами и увеличенным количеством точек фиксации.
Перед началом работ необходимо отключить аккумулятор, слить трансмиссионное масло (около 1,3–1,5 литра), демонтировать раздаточную коробку, открутить карданные валы и отсоединить трос сцепления или гидравлический цилиндр (в зависимости от комплектации). Особое внимание стоит уделить соединению с кронштейном опоры: при демонтаже коробки без снятия траверсы существует риск повреждения подушки.
Удобнее всего проводить снятие на яме или подъёмнике. Масса коробки без раздатки – около 35–40 кг, с раздаткой – до 80 кг. При отсутствии помощника необходимо использовать домкрат с опорной площадкой и стропами. Крепёж КПП к двигателю осуществляется шестью болтами, два из которых труднодоступны со стороны моторного отсека. Используйте удлинитель и карданный переходник для трещотки.
Во время демонтажа стоит осмотреть шлицевое соединение первичного вала, уплотнители и направляющую выжимного подшипника. Эти элементы часто требуют замены, особенно при пробеге свыше 100 тыс. км. Своевременная ревизия этих узлов позволяет избежать повторного демонтажа КПП в ближайшие месяцы.
Как подготовить УАЗ Хантер к снятию коробки передач
Установите автомобиль на ровную поверхность и зафиксируйте его упорами под колеса. Отключите массу аккумулятора, чтобы исключить короткое замыкание при демонтаже электрических разъемов. Снимите защиту картера и при необходимости – центральную часть выхлопной системы для доступа к крепежу коробки передач.
Слейте трансмиссионное масло из коробки передач через сливную пробку. Используйте емкость объемом не менее 2,5 литра. Очистите поверхность вокруг пробки перед откручиванием, чтобы избежать попадания грязи внутрь.
Снимите раздаточную коробку, если она установлена отдельно, предварительно отключив карданные валы. Для этого открутите фланцы крепления крестовин и аккуратно сдвиньте валы в сторону. Отметьте их положение, чтобы исключить дисбаланс при обратной установке.
Отсоедините трос привода сцепления или гидропривод – в зависимости от комплектации. При гидравлической системе предварительно откачайте тормозную жидкость из бачка, чтобы минимизировать утечку при отсоединении трубки.
Разъедините электрические разъемы и датчики, подключенные к коробке передач, включая датчик заднего хода. Промаркируйте провода для правильной обратной сборки. Убедитесь, что все крепления и магистрали освобождены.
Поддержите коробку с помощью трансмиссионного домкрата или самодельной подставки. При отсутствии специального оборудования можно использовать домкрат с широкой площадкой и крепежными стропами. Контролируйте устойчивость конструкции до полного снятия крепежных болтов.
Необходимые инструменты и приспособления для демонтажа КПП
Для снятия коробки передач на УАЗ Хантер потребуется яма или подъёмник, обеспечивающие свободный доступ к днищу автомобиля. Работа на домкратах крайне неудобна и небезопасна.
Обязателен комплект рожковых и накидных ключей от 10 до 22 мм. Особенно важны ключи на 13, 14 и 17 мм для откручивания креплений раздаточной коробки, карданов и кожуха сцепления. Рекомендуется иметь удлинённые ключи или воротки с трещоткой для труднодоступных болтов.
Нужен карданный шарнир или удлинитель для головок, чтобы добраться до верхних болтов крепления коробки к двигателю. Трещотка и головки с посадочным квадратом 1/2 дюйма выдерживают необходимое усилие. Наличие набора шестигранников и Torx может потребоваться в зависимости от модификации автомобиля.
Для откручивания крестовин карданных валов потребуется головка или ключ на 14 мм. Также пригодится монтажка или большая отвертка для аккуратного отделения фланцев и соединений без повреждений.
Гидравлический или винтовой домкрат под коробку облегчает снятие агрегата. Масса КПП превышает 40 кг, поэтому при отсутствии подъемника целесообразно использовать прочную деревянную подпорку и домкрат с плавной регулировкой высоты.
Заранее подготовьте тару для слива трансмиссионного масла и ветошь. Пробки слива и заливки могут быть загрязнены – понадобится металлическая щётка и очиститель. Съёмник для резиновых хомутов упростит отсоединение тросов и проводки.
Используйте прочные перчатки и защитные очки при работе под машиной. Освещение рабочей зоны – фонарь с магнитным креплением или налобный светодиодный светильник. Без надлежащей подсветки невозможно контролировать процесс демонтажа в труднодоступных местах.
Отключение аккумулятора и демонтаж элементов, мешающих доступу
Перед началом работ обязательно обесточьте систему: отсоедините клемму «минус» с аккумуляторной батареи. Это исключит короткое замыкание при демонтаже электропроводки, идущей к коробке передач.
Снимите аккумулятор: открутите фиксирующую планку, аккуратно извлеките батарею из посадочного гнезда. Это обеспечит свободный доступ к верхним креплениям сцепления и облегчит демонтаж КПП.
Отсоедините патрубки отопителя и воздушный фильтр: снимите шланги, мешающие доступу к верхней части коробки, предварительно слив часть охлаждающей жидкости в чистую ёмкость. Корпус фильтра демонтируйте полностью, выкрутив болты крепления к кузову.
Уберите трос привода сцепления: ослабьте регулировочную гайку и снимите трос с вилки. Зафиксируйте его в стороне, чтобы он не мешал при последующих действиях.
Открутите и снимите защиту картера: при наличии силовой защиты поддона снимите её целиком. Это откроет доступ к нижним болтам крепления коробки и облегчит работу с домкратом.
Освободите проводку и шланги: отсоедините разъёмы от датчиков заднего хода и нейтрали. Уберите в сторону трубки вентиляции и проводку, закреплённую на кузове в районе колокола сцепления.
Как отсоединить карданные валы и рычаги управления
Перед демонтажем коробки передач на УАЗ Хантер необходимо снять оба карданных вала – передний и задний, а также отсоединить рычаги управления раздаточной коробкой и КПП. Работы выполняются на смотровой яме или подъёмнике.
Для отсоединения карданов понадобится ключ на 14 и монтажка. Задний кардан откручивается от фланца редуктора моста. Болты крепления – 4 шт., с гайками самоконтрящимися. При закисании рекомендуется использовать проникающую смазку. После отсоединения болтов кардан сдвигается назад и вынимается из фланца. Хранить кардан лучше в горизонтальном положении во избежание потери смазки из шлицевого соединения.
Передний кардан снимается аналогично: откручиваются болты со стороны фланца раздатки и моста. При демонтаже важно зафиксировать вал, чтобы он не проворачивался – это облегчит откручивание. Убедитесь, что после снятия ни один из крестовинных узлов не повреждён – их замена потребует балансировки.
Рычаги управления снимаются из салона. Сначала демонтируется накладка пола и пыльники. Рычаг коробки передач фиксируется стопорным кольцом, которое вынимается тонкой отвёрткой. После этого рычаг вытаскивается вверх. Рычаги раздатки крепятся болтами через серьги и втулки. Их необходимо вывернуть ключом на 12. Все элементы рекомендуется промаркировать для последующей сборки в правильном положении.
После снятия карданов и рычагов можно переходить к откручиванию креплений коробки передач и раздатки.
Пошаговое снятие коробки передач с УАЗ Хантер
Отключите минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания при работе с электропроводкой.
Слейте масло из коробки передач, открутив сливную пробку ключом на 24. Заранее подготовьте ёмкость объёмом не менее 2 литров.
Снимите раздаточную коробку. Для этого открутите болты крепления к коробке передач и отсоедините карданные валы. Пометьте их положение для правильной сборки.
Открутите крепления рычага переключения передач и аккуратно извлеките его из салона, предварительно сняв кожух и теплоизоляцию.
Отключите все электропровода и датчики, идущие к коробке, включая провода заднего хода. Зафиксируйте провода во избежание повреждений.
Установите домкрат под коробку передач, используя деревянную проставку для равномерного распределения нагрузки и предотвращения повреждений корпуса.
Открутите четыре болта крепления коробки передач к блоку двигателя. Используйте удлинитель и головку на 17. Работайте вдвоем: один поддерживает коробку, другой откручивает.
Медленно опустите коробку передач, контролируя угол наклона. Не допускайте резкого смещения, чтобы не повредить направляющие втулки и первичный вал.
После снятия осмотрите маховик, корзину сцепления и первичный вал на наличие износа или повреждений. Это лучший момент для замены сцепления и сальников.
Частые трудности при демонтаже КПП и как их избежать
Демонтаж коробки передач на УАЗ Хантер может столкнуться с рядом сложностей, которые затрудняют процесс и требуют внимательности. Рассмотрим основные проблемы и способы их предотвращения.
- Неудобный доступ к крепежам
Одной из главных проблем является труднодоступность крепежных элементов, особенно на задней части коробки. Чтобы избежать этого, используйте удлиненные головки и карданные валы для ключей, что значительно облегчит доступ. Также полезно работать с несколькими источниками света, чтобы точно видеть все болты.
- Загрязнение и ржавчина
Коробка передач может быть сильно загрязнена или покрыта ржавчиной, что затрудняет откручивание болтов. Перед началом работы обработайте все крепежные элементы проникающим составом, например, WD-40, и подождите 10-15 минут для лучшего проникновения. Для устойчивых загрязнений используйте щетки с жесткими щетинами или специальную жидкость для удаления ржавчины.
- Необходимость снятия выжимного подшипника
В процессе демонтажа необходимо снять выжимной подшипник, что часто вызывает трудности, если он застрял. Для этого используйте подходящий съемник или аккуратно постучите по подшипнику через мягкий материал, чтобы не повредить другие элементы. Снять подшипник можно также, если слегка нагреть его с помощью фена или теплового пистолета.
- Перегрузка двигателя и трансмиссии
Если коробка не поддается снятию, причиной может быть перегрузка трансмиссии, что затрудняет разъединение КПП с двигателем. Для предотвращения этого следует всегда ослаблять крепления коробки и двигаться поэтапно, ослабляя их частями, а не пытаться сдвигать всю конструкцию сразу.
- Трудности при вынимании коробки
Когда коробка передач начинает отходить от мотора, она может застрять на креплениях или другом оборудовании. Перед демонтажом убедитесь, что все подвески и соединения откручены. Иногда полезно слегка поддеть коробку с одной стороны, чтобы она легче освободилась.
- Невозможность отсоединения карданного вала
Карданный вал может не поддаваться отсоединению из-за износа или коррозии. В таких случаях можно использовать домкрат, чтобы аккуратно поднять автомобиль и снять нагрузку с валов. Для снятия вала воспользуйтесь съемником или рычагом, чтобы обеспечить надежный захват.
- Повреждения проводки и гидравлических труб
При демонтаже коробки важно аккуратно работать с проводкой и трубками, чтобы избежать их повреждения. Старайтесь заранее отсоединять все электрические разъемы и гидравлические трубопроводы, и фиксировать их, чтобы они не зацепились за другие элементы при извлечении коробки.
Следуя этим рекомендациям, вы сможете минимизировать трудности при снятии коробки передач на УАЗ Хантер и провести демонтаж быстро и без лишних повреждений.
Проверка состояния элементов после снятия коробки

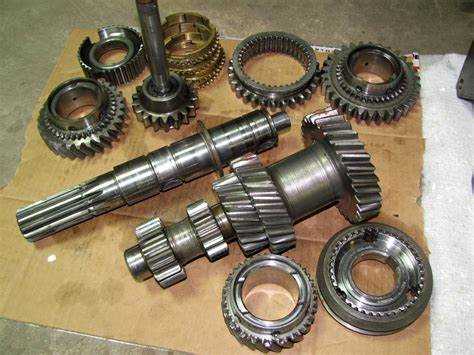

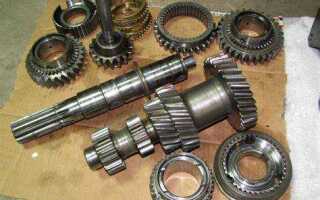

После демонтажа коробки передач УАЗ Хантер важно тщательно проверить все её элементы, чтобы избежать скрытых дефектов, которые могут повлиять на дальнейшую работу трансмиссии. Это поможет оперативно выявить изношенные или повреждённые части, что сэкономит время и деньги при сборке коробки обратно. Ориентируйтесь на следующие этапы проверки:
- Корпус коробки передач: Осмотрите корпус на наличие трещин, сколов и деформаций. Повреждения могут привести к утечке масла, что со временем приведёт к поломке. Если обнаружены серьёзные повреждения, корпус следует заменить.
- Синхронизаторы: Проверяйте синхронизаторы на предмет износа. Они не должны иметь глубоких царапин или значительного зазора между элементами. При повреждении синхронизаторов рекомендуется их замена.
- Шестерни: Осмотрите зубья шестерён на износ, сколы и перегрев. Зубья должны быть ровными, без следов задиров. Если зубья повреждены или сильно изношены, шестерни подлежат замене.
- Подшипники: Проверьте подшипники на наличие люфта и шумов при вращении. Подшипники с признаками износа или шума следует заменить, чтобы избежать дальнейшего повреждения трансмиссии.
- Вал: Внимательно осмотрите вал на наличие коррозии и трещин. Вал должен быть ровным, без заусенцев и повреждений. Любые дефекты могут стать причиной неправильной работы коробки.
- Сальники и уплотнители: Проверьте состояние сальников на предмет трещин, износа и утечек масла. Изношенные или повреждённые сальники необходимо заменить.
Не забывайте также про состояние сцепления, выжимного подшипника и других вспомогательных элементов трансмиссии. Эти детали должны работать без задержек и посторонних шумов. Регулярная проверка всех компонентов помогает поддерживать коробку передач в исправном состоянии и продлевает срок её службы.
Вопрос-ответ:
Как правильно снять коробку передач на УАЗ Хантер своими руками?
Для начала необходимо подготовить машину: поставить её на ровную поверхность, поставить блоки под колеса, а также открутить аккумулятор для безопасности. Затем демонтируются все элементы, мешающие доступу к коробке передач: карданный вал, сцепление, рулевая колонка и другие компоненты. Следующим этапом нужно открутить крепления коробки и снять её. Очень важно при этом следить за правильным расположением всех деталей, чтобы при сборке не возникло проблем.
Что нужно для снятия коробки передач на УАЗ Хантер?
Для работы вам понадобятся стандартные инструменты: набор ключей и трещоток, домкрат, подъёмники, а также возможно, набор прокладок и герметиков для восстановления герметичности после монтажа. Не забудьте подготовить место для работы — поднимите заднюю часть автомобиля и установите его на устойчивые подпорки. Подготовьте также подходящее освещение, так как процесс может занять продолжительное время и требовать внимательности.
Какие сложности могут возникнуть при снятии коробки передач на УАЗ Хантер?
Одной из главных трудностей может стать труднодоступность креплений коробки, особенно если за годы эксплуатации на них образовался налёт или ржавчина. Также стоит учитывать возможные проблемы с откручиванием крепежей, если они сильно затянуты или заржавели. Важно быть осторожным при снятии коробки, чтобы не повредить другие элементы трансмиссии или кузова. На некоторых моделях могут возникать сложности с демонтированием сцепления из-за его износа или неправильной установки.
Можно ли самостоятельно снять коробку передач, если я не имею большого опыта в ремонте автомобилей?
Да, это возможно, но требует внимательности и терпения. Если вы не имеете большого опыта, начните с тщательной подготовки: внимательно изучите инструкции, изучите расположение всех элементов коробки передач и трансмиссии, а также убедитесь, что у вас есть все необходимые инструменты. Также можно проконсультироваться с более опытными автолюбителями или поискать видеоинструкции, чтобы понять последовательность действий и избежать ошибок.
Какую роль в процессе снятия коробки передач играет сцепление на УАЗ Хантер?
Сцепление играет ключевую роль при снятии коробки передач, поскольку оно соединяет двигатель с коробкой. Чтобы извлечь коробку передач, необходимо сначала демонтировать сцепление. Для этого нужно снять его подшипник и открутить крепления. Если сцепление не будет правильно отсоединено, процесс снятия коробки затруднится, а в худшем случае можно повредить как саму коробку, так и другие компоненты трансмиссии. Поэтому важно соблюдать осторожность и при необходимости заменить изношенные элементы сцепления после снятия коробки.
Как снять коробку передач на УАЗ Хантер своими руками?
Для снятия коробки передач на УАЗ Хантер необходимо выполнить несколько важных шагов. Сначала нужно отсоединить аккумулятор, чтобы избежать короткого замыкания. Затем снимаем приводные валы и ослабляем крепления карданного вала. После этого откручиваем все болты и крепления коробки передач, начиная с того, что держат ее на раме. Важно использовать специальные инструменты для легкости откручивания старых болтов. Когда коробка передач будет свободна, аккуратно снимаем ее с мотора, соблюдая осторожность, чтобы не повредить другие элементы автомобиля. Лучше всего провести это вдвоем, чтобы избежать травм и повредить компоненты.
Что может стать проблемой при снятии коробки передач на УАЗ Хантер?
Основные проблемы, с которыми можно столкнуться при снятии коробки передач, связаны с коррозией крепежных болтов и трудностями с их откручиванием. Если болты не откручиваются, могут понадобиться специальные проникающие жидкости или, в случае особо сильной коррозии, замена болтов. Еще одна сложность — это вес коробки передач. Если делать это в одиночку, есть риск повредить корпус коробки или другие части. Также стоит помнить, что коробка передач может быть закреплена в нескольких местах, и их поиск иногда требует дополнительных усилий. Лучше заранее подготовить все инструменты, чтобы избежать лишних перерывов в процессе работы.
