Снятие коробки передач с УАЗ «Буханка» – задача, требующая точного понимания конструкции трансмиссии и чёткого алгоритма действий. Учитывая компоновку полноприводной версии и особенности рамы, демонтаж КПП требует не только набора инструментов, но и правильной подготовки автомобиля.
Перед началом работы необходимо отключить аккумуляторную батарею и зафиксировать автомобиль на подъёмнике или надёжных опорах. Для обеспечения доступа потребуется снять раздаточную коробку, карданные валы, а также отсоединить тросы управления и разъёмы электропроводки.
Коробка передач УАЗ оснащена механическим приводом сцепления. Демонтаж начинается с отсоединения рабочего цилиндра сцепления, после чего нужно снять поперечину крепления коробки и опустить узел, придерживая его домкратом или лебёдкой. Вес агрегата составляет порядка 45 кг, поэтому помощь второго человека обязательна.
Важно: перед снятием коробки рекомендуется метками обозначить положение карданов и шлицевых соединений, чтобы избежать вибраций после обратной установки. Также стоит заранее подготовить новые прокладки и крепёж, поскольку старые элементы нередко повреждаются при демонтаже.
Безопасность и аккуратность при работе с трансмиссией УАЗ напрямую влияют на срок службы агрегатов и надёжность последующей сборки. Любое упрощение процесса или отклонение от процедуры может привести к дополнительным затратам и повреждению деталей.
Подготовка автомобиля и отключение аккумулятора
Перед демонтажом коробки передач на УАЗ Буханка необходимо обеспечить устойчивое и безопасное положение автомобиля. Установите машину на ровную бетонную поверхность. Под задние колеса поместите противооткатные упоры. Передние колеса зафиксируйте домкратами, затем подставьте надежные опоры под раму – использование только домкрата недопустимо.
Снимите защиту картера, если она установлена. Очистите зону вокруг коробки от грязи и масла, особенно в местах соединения с раздаточной коробкой и сцеплением, чтобы исключить попадание загрязнений внутрь при разборке.
Отключение аккумулятора – обязательная процедура перед началом работ. Отсоедините минусовую клемму аккумулятора ключом на 10. Обязательно изолируйте клемму и провод, чтобы исключить случайное замыкание. В случае планируемой длительной работы рекомендуется снять аккумулятор полностью для упрощения доступа и предотвращения окисления контактов.
Демонтаж рычага переключения передач и обшивки пола
Перед началом работ отключите аккумулятор, чтобы исключить случайное замыкание. Снимите сиденья, чтобы обеспечить свободный доступ к центральному тоннелю.
Открутите саморезы или болты, фиксирующие ковролин или резиновое покрытие в районе коробки передач. Аккуратно приподнимите обшивку, избегая повреждения проводки и теплоизоляционных материалов. При наличии шумоизоляции снимите её полностью.
Освободите декоративный кожух рычага, открутив крепёж по периметру. Снимите его, при этом следите за состоянием уплотнительной манжеты – при наличии повреждений её лучше заменить.
На корпусе рычага найдите стопорное кольцо или фиксирующую гайку. С помощью пассатижей или гаечного ключа снимите крепёж. Осторожно вытяните рычаг вверх, стараясь не повредить шарнирную часть и направляющую втулку.
Проверьте состояние посадочного места и элементов фиксации. При наличии износа или люфта закажите новые комплектующие до установки коробки на место.
Откручивание креплений коробки передач к двигателю
Перед снятием коробки передач необходимо обеспечить свободный доступ к месту соединения двигателя и КПП. Сначала демонтируются элементы, мешающие работе: аккумулятор, воздушный фильтр, стартер. Особое внимание уделяется стартеру – его крепёжные болты проходят через картер сцепления, и их необходимо выкрутить полностью.
Крепление коробки к двигателю осуществляется болтами, расположенными по периметру соединительной плоскости. Как правило, на УАЗ Буханке используется шесть болтов с головкой на 17 мм. Для их откручивания потребуется вороток с удлинителем и карданом – доступ к верхним болтам затруднён из-за ограниченного пространства.
Рекомендуется начинать с нижних болтов, переходя к верхним. Обязательно использовать проникающую смазку, если автомобиль эксплуатировался в условиях повышенной влажности или на болтах видна коррозия. При работе сверху удобнее всего использовать съёмный лючок в салоне – он позволяет добраться до верхней части сцепления без демонтажа дополнительных агрегатов.
После выкручивания всех креплений необходимо убедиться, что коробка полностью отсоединена от двигателя и не удерживается остаточным натяжением. На этом этапе важно подстраховать коробку домкратом или монтажной стойкой, чтобы предотвратить её падение при отсоединении.
Отсоединение карданных валов и сцепления
Для демонтажа коробки передач УАЗ Буханка необходимо сначала отсоединить передний и задний карданные валы. Используйте ключ на 14 для откручивания четырёх болтов крепления фланцев карданов к раздаточной коробке и мостам. Перед началом работы отметьте положение фланцев и крестовин мелом или керном, чтобы избежать дисбаланса при последующей сборке. После откручивания болтов сдвиньте карданные валы в сторону и зафиксируйте проволокой к раме, чтобы избежать их падения.

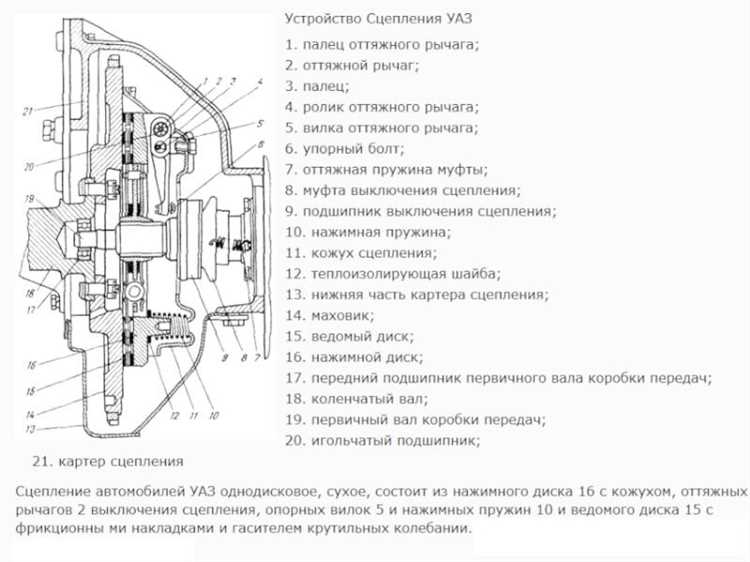

Для отсоединения сцепления потребуется снять рабочий цилиндр сцепления с кожуха коробки передач. Используйте ключ на 13 для откручивания двух крепёжных болтов. Не отсоединяйте гидролинию – цилиндр подвесьте на проволоку к кузову, чтобы не повредить шланг. Далее отключите вилку сцепления от выжимного подшипника. Для этого снимите стопорную пружину и выведите палец из зацепления с вилкой.
Проверьте, что все тросы, провода и крепёжные элементы, связанные с карданами и сцеплением, отсоединены или зафиксированы. Только после этого можно переходить к следующему этапу – демонтажу самой коробки передач.
Использование домкрата или лебёдки для снятия коробки

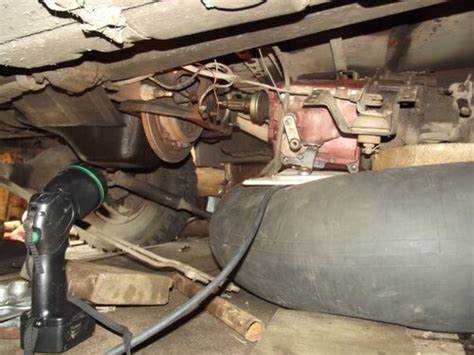

Для снятия коробки передач с УАЗ Буханка удобно применять либо трансмиссионный домкрат, либо ручную лебёдку. Оба способа позволяют избежать падения узла и упрощают работу в ограниченном пространстве под машиной.
- Домкрат: используйте трансмиссионный или низкопрофильный гидравлический домкрат. Установите его строго под поддоном коробки, предварительно уложив деревянный брусок для равномерного распределения нагрузки.
- Перед началом открутите и снимите все крепления, включая поперечину, соединяющую коробку с рамой, и открутите карданные валы.
- Оставьте два болта крепления коробки к двигателю – выкрутите их наполовину, чтобы удержать коробку до момента, когда она будет надёжно зафиксирована на домкрате.
- Поднимайте домкрат до момента, когда коробка полностью освободится от двигателя, затем аккуратно откатите её назад и опустите.
- Лебёдка: при отсутствии домкрата можно использовать ручную лебёдку или таль, закрепив её над моторным отсеком. Необходима прочная балка или рама над машиной.
- Зафиксируйте коробку прочным стальным тросом или стропами, обхватывая её за выступающие части корпуса. Избегайте крепления за проводку или шланги.
- Натягивайте лебёдку до снятия нагрузки с болтов крепления, затем аккуратно демонтируйте коробку, опуская её по мере отсоединения от двигателя.
При любом способе обязательно соблюдайте соосность и избегайте перекосов – коробка весит около 35 кг и при смещении может повредить шлицы первичного вала или корпус сцепления.
Осмотр снятой коробки на наличие повреждений и утечек
После снятия коробки передач с УАЗ Буханка необходимо провести тщательный осмотр на наличие повреждений и утечек жидкости. Это важный этап, который позволяет выявить потенциальные проблемы и предотвратить их в будущем.
Первым делом осмотрите корпус коробки на наличие внешних трещин, вмятин или других механических повреждений. Особенно внимательны будьте к зонам крепления, где может возникнуть нагрузка при эксплуатации. Повреждения в этих местах могут привести к деформации и утечкам трансмиссионной жидкости.

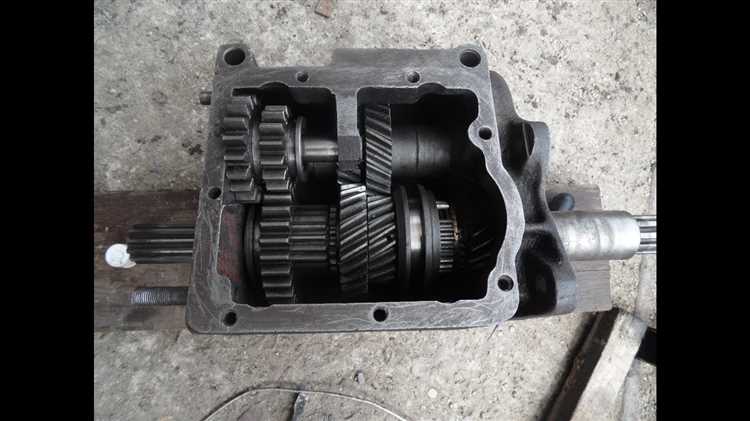

Проверьте состояние синхронизаторов и шестерён. Износ зубьев, трещины или коррозия на их поверхности свидетельствуют о необходимости замены этих элементов. При этом обратите внимание на состояние подшипников – они должны быть без люфта, а их обводы не должны быть изношены или повреждены.
Не забывайте осмотреть сальники и уплотнители. Любые признаки износа или повреждения уплотнительных элементов могут привести к утечкам трансмиссионной жидкости. Если на коробке заметны следы масла, это явный признак того, что сальники или уплотнители нуждаются в замене.
Также стоит проверить крышку коробки на наличие повреждений и герметичности. Если крышка коробки имеет деформации или следы утечек, её необходимо заменить, чтобы избежать утечек жидкости после установки.
При осмотре внимательно следите за состоянием внутренних элементов, таких как сцепление и вал, которые могут пострадать от перегрузок или недостаточной смазки. Признаки перегрева, нагар или деформация этих деталей требуют более глубокого осмотра и возможной замены повреждённых частей.
Наконец, проверка вентиляционных отверстий и каналов коробки на предмет засорения или загрязнений также крайне важна. Засорённые каналы могут привести к перегреву жидкости и, как следствие, повреждениям трансмиссии.
Вопрос-ответ:
Как снять коробку передач с УАЗ Буханка?
Снятие коробки передач с УАЗ Буханка требует внимательности и соблюдения последовательности шагов. Для начала нужно поднять машину с помощью домкрата и установить на подставки для безопасности. Затем отсоедините аккумулятор и все электрические соединения. После этого снимите карданный вал и отсоедините тросы от коробки передач. Важно ослабить крепления коробки, затем аккуратно вытащить ее из под кузова. Для этого потребуется несколько человек, так как коробка передач достаточно тяжелая. Убедитесь, что все крепежные элементы и соединения правильно отключены, чтобы избежать повреждений.
Какие инструменты понадобятся для снятия коробки передач с УАЗ Буханка?
Для снятия коробки передач с УАЗ Буханка вам понадобятся стандартные инструменты, такие как ключи и трещотки, набор головок, домкрат и подставки для автомобиля. Также важно иметь удлинители для крепежных элементов, которые могут быть труднодоступными. В некоторых случаях могут потребоваться специальный съемник или другие инструменты для снятия карданного вала. Рекомендуется заранее подготовить рабочее место, освободив пространство под автомобилем и подготовив необходимые инструменты, чтобы процесс снятия прошел быстрее и безопаснее.
Каковы особенности снятия коробки передач с УАЗ Буханка для новичков?
Если вы не имеете большого опыта в ремонте автомобилей, процесс снятия коробки передач с УАЗ Буханка может показаться сложным. Важно помнить, что все действия нужно выполнять аккуратно, чтобы избежать повреждений. Начните с того, чтобы тщательно изучить схему соединений и прокачать все крепежи. Лучше всего привлекать помощь второго человека, так как коробка передач весит довольно много и ее сложно извлечь в одиночку. Придерживайтесь последовательности: снимите карданный вал, отсоедините шланги и провода, а затем ослабьте крепления коробки. Помните, что для работы с коробкой передач понадобится достаточный опыт, и не стоит торопиться. После снятия коробки, проверьте ее состояние, чтобы выявить возможные неисправности.
Какие могут быть трудности при снятии коробки передач с УАЗ Буханка?
При снятии коробки передач с УАЗ Буханка могут возникнуть несколько проблем. Во-первых, коробка достаточно тяжелая, и потребуется помощь для ее извлечения. Во-вторых, крепежные элементы могут быть сильно закисшими или труднодоступными, что затруднит их откручивание. Также стоит быть осторожным при снятии карданного вала, так как он может быть жестко зафиксирован. Если не подойти к этому процессу с должной внимательностью, можно повредить соединения или элементы трансмиссии. Важно иметь под рукой все необходимые инструменты и следовать инструкциям, чтобы избежать повреждений.
