Заводская магнитола на УАЗ Патриот 2013 года часто требует замены из-за ограниченного функционала или неисправности. Самостоятельное снятие устройства возможно при наличии базового набора инструментов и аккуратности при демонтаже элементов панели.
Для доступа к креплениям необходимо аккуратно извлечь пластиковую рамку центральной консоли. Поддевать её лучше пластиковым съемником, чтобы не повредить отделку. После снятия рамки открывается доступ к четырём винтам крепления магнитолы – они откручиваются крестовой отверткой.
Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание при демонтаже проводки. Сама магнитола крепится в штатной шахте и дополнительно фиксируется разъемами антенны и питания, которые отсоединяются вручную без применения силы.
После снятия устройства стоит проверить разъёмы на предмет повреждений или окисления, особенно при установке новой мультимедийной системы. При необходимости штатный разъем ISO можно заменить на переходник, подходящий для конкретной модели новой магнитолы.
Какие инструменты понадобятся для демонтажа магнитолы
Для снятия штатной магнитолы на УАЗ Патриот 2013 года выпуска потребуется минимальный, но точный набор инструментов. В первую очередь нужен пластиковый съемник обшивки – он позволит аккуратно поддеть элементы панели без риска повредить поверхность. Металлические предметы использовать не рекомендуется.
Крестовая отвертка №2 необходима для откручивания винтов, фиксирующих рамку магнитолы. Если винты установлены глубоко, понадобится удлиненная бита или отвертка с узким жалом. Удобнее использовать отвертку с магнитным наконечником – это упростит извлечение крепежа из труднодоступных ниш.
Дополнительно стоит подготовить тонкий фонарик для подсветки внутренней части панели, а также небольшой контейнер для хранения винтов, чтобы не потерять крепеж при разборке. Если магнитола оснащена защитной рамкой с фиксаторами, пригодится тонкий металлический крючок или специальный инструмент для снятия автомагнитол DIN-формата.
Как отключить аккумулятор перед началом работ
Перед демонтажем магнитолы на УАЗ Патриот 2013 года обязательно обесточьте электрическую цепь. Это предотвратит короткое замыкание и выход из строя электроники.
1. Откройте капот. Замок капота расположен под рулевой колонкой, рядом с блоком предохранителей. Потяните рычаг на себя до щелчка.
2. Зафиксируйте капот с помощью упора. Убедитесь, что он надежно удерживается, чтобы избежать случайного закрытия.
3. Найдите аккумулятор. На модели 2013 года он расположен с правой стороны моторного отсека (по ходу движения автомобиля).
4. Используйте ключ на 10. Отверните гайку на клемме минусового провода. Сначала отключается именно минус, чтобы исключить замыкание при случайном касании корпуса.
5. Отведите клемму в сторону. Не допускайте её контакта с аккумулятором или металлическими элементами.
6. Проверьте отсутствие питания. Включите габариты или аварийку – если свет не загорелся, питание отключено корректно.
Плюсовую клемму снимать не требуется, если вы не планируете полное отключение питания автомобиля. Достаточно размыкания «массы».
Снятие декоративной панели центральной консоли
Для доступа к креплениям магнитолы необходимо демонтировать декоративную панель центральной консоли. Работы проводятся при выключенном зажигании и отсоединённой клемме аккумулятора.
- Снимите ручку КПП. Для этого потяните её вверх с усилием. При необходимости используйте мягкую ткань и рычаг, чтобы не повредить пластик.
- Открутите два самореза в нижней части панели, расположенных под пепельницей. Пепельницу предварительно выдвиньте и извлеките.
- Подденьте край панели возле ручек управления печкой пластиковым съёмником. Металлические инструменты не используйте – легко повредить покрытие.
- Осторожно отсоедините панель, преодолевая сопротивление фиксаторов. Работайте равномерно по периметру, чтобы не сломать защёлки.
- Отключите разъёмы прикуривателя и кнопок (при наличии), запомнив их расположение для обратной сборки.
После снятия панели открывается доступ к креплениям магнитолы. Все элементы укладывайте в отдельную ёмкость, чтобы не потерять мелкие детали.
Поэтапное откручивание креплений магнитолы
Сначала снимается декоративная накладка центральной панели. Для этого аккуратно подденьте край тонкой пластиковой лопаткой, начиная с нижнего угла. Действуйте без резких движений, чтобы не повредить фиксаторы. После снятия накладки откроется доступ к саморезам, удерживающим рамку магнитолы.
Открутите четыре винта по углам рамки при помощи крестовой отвертки PH2. Держите рамку рукой, чтобы избежать её падения после ослабления последнего винта. Снимите рамку и отложите в сторону.
Далее отсоедините штатную проводку от кнопок обогрева и аварийной сигнализации, если они встроены в рамку. Не тяните за провода – нажмите фиксатор разъема и аккуратно извлеките штекер.
Теперь видны четыре винта, фиксирующие саму магнитолу в посадочном гнезде. Используйте удлинитель на отвертке, так как винты утоплены. Откручивайте по диагонали, удерживая корпус другой рукой для контроля положения устройства.
После снятия крепежа медленно вытяните магнитолу на себя. Не допускайте перекосов – металлические направляющие могут поцарапать корпус. Отсоедините антенный кабель и жгуты питания, нажимая фиксаторы перед снятием разъемов.
Важно: сохраняйте все винты и элементы крепежа в отдельной ёмкости, чтобы избежать потери при последующей установке.

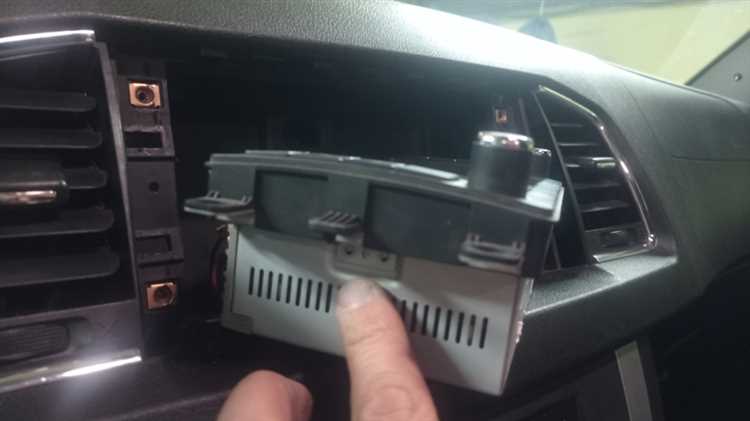

Извлечение магнитолы без повреждения проводки
Перед началом отключите клемму «минус» от аккумулятора. Это исключает риск короткого замыкания при работе с разъёмами.
- Снимите декоративную рамку вокруг магнитолы, аккуратно поддевая её пластиковой лопаткой. Не используйте отвёртки – они оставляют сколы.
- Выкрутите винты крепления магнитолы. В УАЗ Патриот 2013 года их, как правило, четыре – два сверху и два снизу.
- Плавно вытяните устройство на себя на 3–5 см, чтобы получить доступ к проводам, не натягивая жгуты.
Проводка фиксируется к магнитоле разъёмами ISO или их аналогами. Перед отсоединением:
- Зафиксируйте положение разъёмов с помощью фото на телефон – это поможет при обратной установке.
- Нажмите на фиксатор каждого разъёма и аккуратно извлеките его. Не тяните за провода – только за пластиковый корпус разъёма.
Если установлен переходник под нестандартную модель, сначала отсоедините его от магнитолы, затем – от штатной проводки. Убедитесь в отсутствии перегибов и повреждений изоляции при извлечении.
Отключение разъёмов и антенны от магнитолы
Перед началом отключения разъёмов и антенны магнитолы УАЗ Патриот 2013 необходимо обеспечить безопасные условия работы. Отключите аккумулятор для предотвращения коротких замыканий.
Для начала снимите пластиковую рамку вокруг магнитолы. Используйте пластиковые лопатки, чтобы избежать повреждения элементов интерьера. После этого открутите крепежные винты магнитолы, которые удерживают её в посадочном месте.
После извлечения устройства подойдите к разъёмам. Важно помнить, что разъёмы бывают разных типов. На УАЗ Патриот 2013 чаще всего используются стандартные ISO-разъёмы. Они делятся на два типа: основной и дополнительный (для подключения камеры заднего вида, например).
Отключите основной разъём питания и аудиокабелей, аккуратно потянув за разъём, не прикладывая чрезмерной силы. При подключении нового устройства будет необходимо использовать переходники или адаптеры в зависимости от характеристик системы.
Затем перейдите к антенному разъёму. Для этого аккуратно отсоедините антенну, вращая её против часовой стрелки. Убедитесь, что не повреждаете проводку. В некоторых моделях антенна может быть встроена в заднее стекло, и в этом случае её отсоединение будет несколько сложнее. В таких случаях важно аккуратно работать с проводами, чтобы не повредить элементы системы.
После отключения всех разъёмов и антенны магнитола будет полностью освобождена. Далее можно приступать к её извлечению или замене на новую.
Проверка целостности системы после демонтажа
После снятия магнитолы с УАЗ Патриот 2013 года необходимо тщательно проверить систему, чтобы исключить повреждения или неправильное подключение. Начните с осмотра разъемов. Убедитесь, что проводка не повреждена, а разъемы не имеют видимых дефектов. Поврежденные контакты могут привести к нестабильной работе устройства или даже короткому замыканию.
Проверьте питание. Подключите аккумулятор и включите зажигание. Используя мультиметр, проверьте напряжение на проводах питания магнитолы. Оно должно соответствовать заводским параметрам (обычно 12 В). Неправильное напряжение указывает на проблемы в проводке или предохранителе.
Качество звука – еще один важный критерий. Подключите тестовое устройство к системе (например, переносной аудио плеер) и проверьте качество сигнала. Если звук искаженный или нет звука вообще, возможны проблемы с проводкой или динамиками, которые могли быть повреждены во время демонтажа.
Завершающим этапом будет проверка антенны. Убедитесь, что она правильно подключена и не повреждена. Неправильное подключение антенны может привести к ухудшению приема радиосигнала.
Вопрос-ответ:
Как снять магнитолу на УАЗ Патриот 2013 года?
Для снятия магнитолы на УАЗ Патриот 2013 года, необходимо аккуратно извлечь ее с помощью пластиковых инструментов. Сначала снимите декоративные элементы панели, если они есть. Затем открутите винты, которые фиксируют магнитолу. Обычно они расположены по бокам устройства. После этого осторожно извлеките магнитолу из гнезда, отсоединив все подключенные провода.
Какие инструменты нужны для снятия магнитолы на УАЗ Патриот 2013?
Для демонтажа магнитолы на УАЗ Патриот 2013 года вам понадобятся пластиковые инструменты для разборки (чтобы избежать повреждения панели), крестовая отвертка, а также, возможно, плоскогубцы для аккуратного отсоединения проводов. Также могут понадобиться специальные съемники, если магнитола установлена очень плотно.
Есть ли риски при самостоятельном снятии магнитолы на УАЗ Патриот 2013?
Да, существует несколько рисков. Прежде всего, это повреждение декоративных панелей, если не использовать подходящие инструменты. Также важно аккуратно отсоединить все провода, чтобы не повредить разъемы или не нарушить работоспособность других элементов электрооборудования автомобиля. Лучше всего предварительно отключить аккумулятор, чтобы избежать коротких замыканий.
Как избежать повреждения панели при снятии магнитолы на УАЗ Патриот 2013?
Для минимизации рисков повреждения панели используйте пластиковые инструменты для разборки. Они помогут аккуратно отделить панель без оставления царапин или вмятин. Работайте медленно, не прикладывайте излишнюю силу, и убедитесь, что все крепления откручены, прежде чем пытаться извлечь магнитолу.
Можно ли самостоятельно установить новую магнитолу на УАЗ Патриот 2013 вместо старой?
Да, заменить магнитолу самостоятельно вполне возможно. Для этого нужно будет подключить новые провода к разъемам автомобиля, при необходимости использовать переходники для соответствия с новой моделью магнитолы. После подключения, закрепите магнитолу на месте с помощью тех же винтов и верните панель обратно. Если вы не уверены в правильности подключения, стоит обратиться к специалисту, чтобы избежать повреждения электрооборудования.
Как снять магнитолу на УАЗ Патриот 2013 самостоятельно?
Для снятия магнитолы на УАЗ Патриот 2013 года необходимо выполнить несколько простых шагов. Сначала отключите аккумулятор, чтобы избежать короткого замыкания. Далее, с помощью специального инструмента или простых ключей нужно снять пластиковую панель вокруг магнитолы. Обычно для этого используются металлические или пластиковые лопатки. После этого, откручиваются болты, которые крепят магнитолу к кузову. На последнем этапе аккуратно вытягивайте устройство из монтажного места, чтобы не повредить провода. Помните, что для подключения новой магнитолы потребуется соответствующий разъем или переходник.
