Демонтаж панели приборов на УАЗ Патриот 2010 года требует последовательности и аккуратности: большинство креплений скрыты, а некоторые элементы могут быть повреждены при неправильных действиях. Работа проводится с отключённым аккумулятором – в системе присутствуют электрические соединения, в том числе разъёмы подушки безопасности.
Перед началом потребуется крестовая отвёртка, головка «на 10», пластиковые съёмники для обшивки, фонарик. Сначала демонтируется облицовка центральной консоли: откручиваются саморезы по периметру и аккуратно отсоединяются защёлки. Далее снимаются элементы воздуховодов и накладка комбинации приборов. После – сам щиток приборов, открутив его крепления и отсоединив разъёмы.
Основная панель держится на саморезах, расположенных под декоративными вставками и в районе воздуховодов. Также крепления находятся по бокам и снизу, рядом с местами установки бардачка и рулевой колонки. При демонтаже важно не повредить провода, особенно к блоку управления климатом и аудиосистеме.
После снятия панели открывается доступ к электропроводке, печке, моторедуктору заслонок и другим узлам. Для обратной установки следует заранее сфотографировать все подключения и расположение креплений. Панель достаточно громоздкая, удобнее работать вдвоём.
Подготовка инструмента и отключение аккумулятора
Для демонтажа панели приборов УАЗ Патриот 2010 года потребуется следующий инструмент:
- отвертка крестовая PH2 длиной не менее 150 мм;
- плоская отвертка с узким жалом для поддевания заглушек;
- торцевой ключ на 10 мм с удлинителем;
- головка на 13 мм для креплений нижней части панели;
- пластиковые лопатки для снятия обшивки без повреждений;
- фонарик или налобный светильник при работе в затемнённом салоне.
Перед началом разборки необходимо полностью обесточить автомобиль:
- открыть капот и найти клеммы аккумулятора;
- сначала отсоединить минусовую клемму ключом на 10 мм;
- убедиться в отсутствии остаточного напряжения – включить габариты, затем выключить;
- если установлен охранный комплекс, отключить резервное питание блока сигнализации.
Невыполнение отключения питания может привести к короткому замыканию при отсоединении разъёмов панели или повреждению ЭБУ.

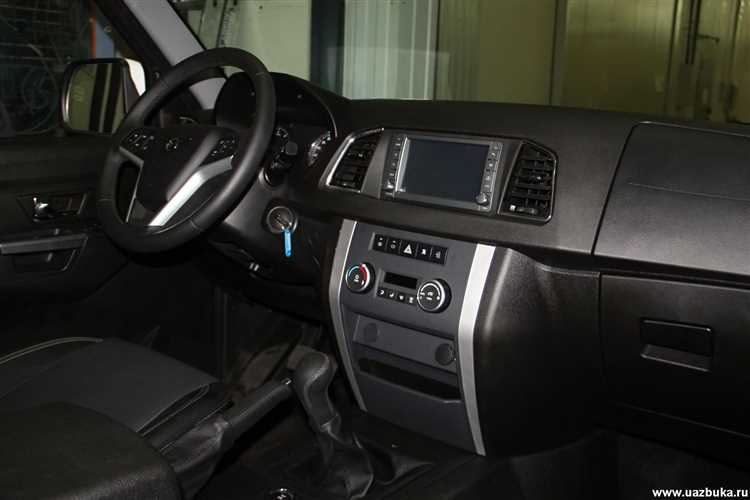

Демонтаж облицовки центральной консоли

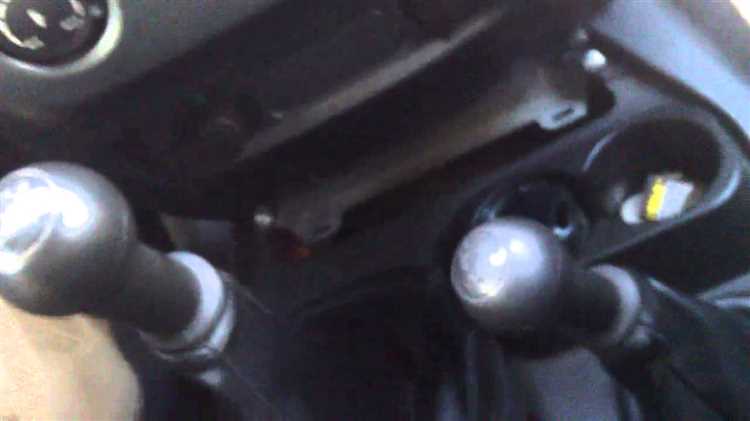

Перед началом отключается аккумулятор – требуется доступ к элементам электропроводки. Снимается ручка КПП: резиновый чехол аккуратно отгибается вверх, под ним – стопорное кольцо, фиксирующее ручку. Его снимают плоской отверткой, затем выкручивают саму ручку.
Облицовка крепится саморезами: два под пепельницей, два по бокам ниши под магнитолу, один снизу рядом с прикуривателем. Саморезы выкручиваются крестовой отверткой. Далее – осторожное отсоединение клипс по периметру: начинать удобнее снизу, подтягивая облицовку на себя. Использовать пластиковую лопатку или мягкий инструмент, чтобы не повредить кромки.
При снятии нужно отключить разъёмы прикуривателя, кнопок обогрева сидений, аварийки. Разъёмы фиксируются защёлками – сжать и вытащить. Облицовка извлекается целиком, убирается в сторону. После демонтажа открывается доступ к винтам крепления приборной панели и блоку центральной электроники.

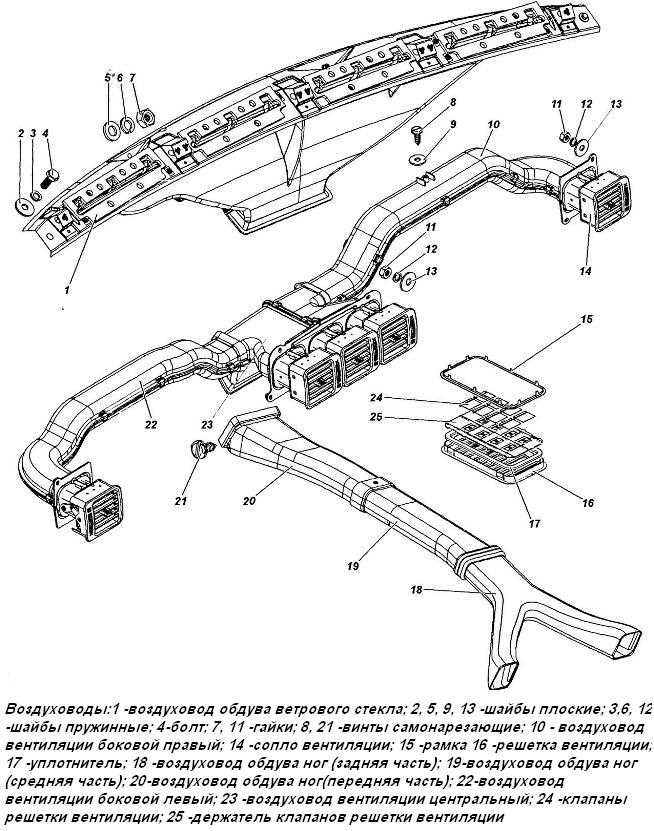

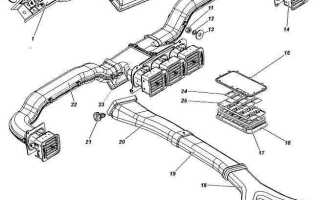

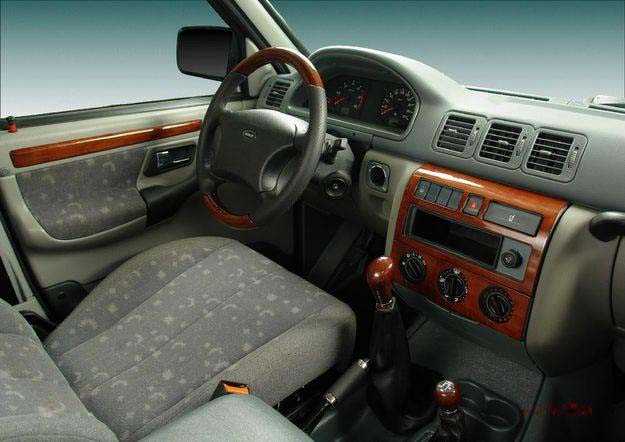

Снятие воздуховодов и декоративных накладок
Перед демонтажем отключить аккумулятор и снять центральную панель управления климатом. Это обеспечит доступ к креплениям воздуховодов.
- Снять центральные дефлекторы. Вставить пластиковую лопатку по периметру и аккуратно поддеть фиксирующие защёлки. Потянуть на себя, не деформируя корпус.
- Боковые воздуховоды извлекаются после снятия облицовки стоек и откручивания саморезов, расположенных за бардачком и под панелью рулевой колонки.
- Снять пластиковую накладку над приборной панелью. Крепится на защёлках и двух винтах под заглушками – выкрутить их крестовой отвёрткой и потянуть вверх.
- Накладка над центральной консолью удерживается клипсами. Поддеть с краю, двигаться вдоль линии крепления, аккуратно извлекая каждую точку фиксации.
- Декоративные вставки на дверях и стойках снимать только после демонтажа прилегающих элементов обшивки, иначе высок риск сломать крепления.
Все снятые элементы промаркировать или разложить в порядке снятия для упрощения обратной сборки. При обратной установке проверить целостность всех защёлок.
Откручивание креплений панели приборов по периметру
Перед началом работ отключается аккумулятор. Для доступа к основным креплениям потребуется крестовая отвертка, а также Torx T20 и T25. Некоторые саморезы скрыты под заглушками и декоративными элементами, которые необходимо аккуратно поддеть пластиковым съемником.
- Сначала откручиваются два самореза в верхней части панели, расположенные под козырьком щитка приборов. Для этого необходимо снять сам козырек, удерживаемый защелками и двумя винтами.
- Далее откручиваются два самореза слева и справа от рулевой колонки – они держат боковые участки панели. Под рулевой колонкой находятся еще два винта с головками Torx.
- С правой стороны панели, над бардачком, откручиваются три самореза: один в торце, два под декоративной накладкой. Панель в этом месте также зафиксирована на направляющих – снимать нужно с усилием, но без рывков.
- Внизу по периметру панели расположены дополнительные винты крепления. Их количество может отличаться в зависимости от комплектации, но обычно не менее четырех – по два с каждой стороны, рядом с центральной консолью и у дверных проемов.
- После откручивания всех видимых креплений рекомендуется аккуратно потянуть панель на себя, чтобы убедиться, что не осталось скрытых точек фиксации. При сопротивлении стоит проверить участки возле воздуховодов и рулевой колонки.
Все винты и саморезы сортируются по группам, чтобы избежать путаницы при установке. Не рекомендуется использовать металлические инструменты для поддевания – они могут повредить облицовку.
Отсоединение разъёмов и проводки за панелью
Перед началом отключения разъёмов обесточьте систему, сняв клемму с аккумулятора. Это исключает короткие замыкания при работе с жгутами.
Сначала отсоедините крупные разъёмы: от блока управления отопителем, комбинации приборов и магнитолы. Для доступа к ним потребуется аккуратно отвести панель на себя, при этом не допускайте натяжения проводки.
Разъёмы комбинации приборов фиксируются защёлками. Освободите фиксаторы, при необходимости используйте тонкую плоскую отвёртку. Не прикладывайте усилия – пластик хрупкий.
Жгуты проводки за панелью закреплены пластиковыми стяжками и клипсами. Удалите стяжки, поддевая их бокорезами, не повреждая провода. Клипсы извлекайте из отверстий щитка аккуратно, без перекосов.
Отсоедините провода от блока управления светом, розетки 12В, кнопок обогрева сидений и других элементов, встроенных в центральную консоль. Разъёмы промаркированы, но при необходимости промаркируйте их дополнительно перед демонтажем для упрощения обратной сборки.
Разъёмы проводки к блоку предохранителей и реле под панелью фиксируются защёлками и расположены в труднодоступных местах. Используйте фонарь и при необходимости зеркальце. Убедитесь, что ни один из жгутов не остался незамеченным – это затруднит снятие панели.
После полного отсоединения проводки уберите жгуты в сторону и зафиксируйте, чтобы они не мешали дальнейшим работам с креплениями панели.

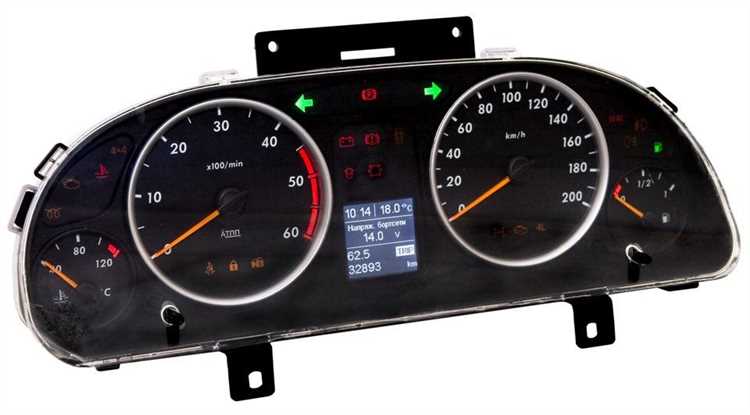

Особенности демонтажа приборного щитка
При демонтаже приборного щитка УАЗ Патриот 2010 года важно соблюдать осторожность, чтобы не повредить компоненты и не создать дополнительных трудностей при сборке. Начинать процесс следует с отсоединения аккумулятора, чтобы избежать короткого замыкания при работе с электросистемой.
Для начала необходимо снять декоративную накладку, расположенную вокруг приборного щитка. Используйте пластиковые инструменты для аккуратного извлечения, чтобы не повредить пластиковые элементы. После снятия накладки открутите несколько болтов, которые удерживают сам щиток на месте. Эти болты обычно находятся в верхней части панели и на боковых сторонах.
После откручивания болтов аккуратно выведите приборный щиток из посадочного места. Для этого можно слегка поддеть его с помощью пластиковых лопаток, двигаясь по периметру. Следует избегать сильных рывков, чтобы не нарушить соединения с проводкой.
После извлечения щитка необходимо отключить все электрические соединения. Это обычно выполняется с помощью разъемов, которые крепятся на задней панели приборов. Важно запомнить расположение каждого разъема или сфотографировать их для упрощения повторного подключения. Если разъемы тугие, используйте пластиковый инструмент для их снятия, чтобы не повредить контакты.
Для предотвращения повреждений при повторной установке щитка рекомендуется перед монтажом проверить состояние всех проводов и разъемов. В случае обнаружения повреждений, их необходимо устранить, чтобы избежать проблем с функциональностью приборов после сборки.
Извлечение панели из салона без повреждений
Для безопасного снятия панели приборов УАЗ Патриот 2010 года важно соблюдать несколько ключевых шагов. Начните с отсоединения аккумулятора, чтобы исключить возможные замыкания и повреждения электросистемы. Далее, снимите пластиковые крышки, скрывающие крепления, обычно они фиксируются защелками. Используйте пластиковые рычажные инструменты для аккуратного снятия крышек, избегая применения металлических предметов, чтобы не повредить пластиковые элементы.
Переходите к отсоединению всех проводов и разъемов, подключенных к панели. Перед тем как отсоединить разъемы, обязательно запомните их расположение или сделайте фотографии для дальнейшей сборки. Для этого используйте пинцет или специально предназначенные инструменты, чтобы избежать повреждения контактов.
После снятия всех крепежей и отсоединения проводов аккуратно начинайте вытягивать панель. Для этого можно использовать пластиковые монтажные инструменты, которые помогут избежать царапин и трещин на поверхности панели. Тяните панель равномерно, начиная с одного угла и постепенно двигаясь по периметру. Следите за тем, чтобы не было чрезмерного усилия, иначе можно повредить крепления.
Если панель не поддается, осмотрите крепежи на наличие скрытых болтов или винтов, которые могли быть упущены. Проверьте, нет ли дополнительных креплений в труднодоступных местах. Поддевание панели должно происходить плавно и без рывков, чтобы исключить риск повреждения как панели, так и окружающих элементов.

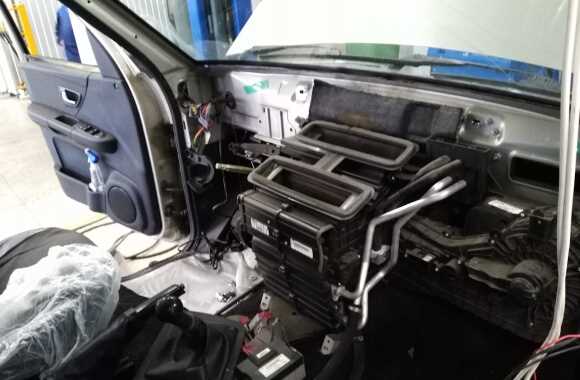

Проверка состояния креплений и разъёмов после снятия
После снятия панели приборов важно тщательно осмотреть все крепления и разъёмы, чтобы избежать проблем при обратной сборке. Начните с проверки состояния креплений панели. Они должны быть без повреждений, не иметь признаков коррозии или трещин. Если болты или гайки ослаблены, их необходимо затянуть до требуемого момента, чтобы избежать дальнейших повреждений.
Особое внимание уделите пластиковым креплениям. Со временем они могут утратить свою прочность, что приведет к слабой фиксации панели. В случае обнаружения трещин или деформации креплений, замените их на новые.
Проверка разъёмов также обязательна. Убедитесь, что они не имеют следов перегрева или окисления. При обнаружении загрязнений аккуратно очистите контакты с помощью изопропилового спирта и мягкой ткани. Если разъём повреждён или имеет повреждения проводки, его необходимо заменить или восстановить с использованием подходящих ремонтных комплектов.
Важно, чтобы все разъёмы правильно подключались и не имели люфта. Проверьте проводку на наличие повреждений или изломов. Любые признаки повреждений могут привести к нестабильной работе приборов или коротким замыканиям.
Вопрос-ответ:
Как снять панель приборов на УАЗ Патриот 2010 года?
Для снятия панели приборов на УАЗ Патриот 2010 года необходимо сначала отключить аккумулятор. Затем снять декоративные элементы, такие как обшивки вокруг руля и торпеды. После этого открутите болты, которые крепят панель, и аккуратно снимите её, не повредив провода и элементы подключения. Важно помнить, что процесс может потребовать некоторого усилия, так как панели могут быть зафиксированы жестко.
Какие инструменты нужны для снятия панели приборов на УАЗ Патриот?
Для снятия панели приборов потребуется стандартный набор инструментов: крестовая и плоская отвертки, ключи для откручивания болтов (чаще всего понадобится ключ на 10 мм), а также пластиковые лопатки для аккуратного снятия декоративных элементов без повреждений. Также желательно иметь изоленту для временной изоляции проводов и проводников, чтобы избежать коротких замыканий.
Можно ли снять панель приборов УАЗ Патриот самостоятельно?
Да, снять панель приборов на УАЗ Патриот самостоятельно вполне возможно, если есть опыт работы с автомобилями и минимальные навыки обращения с инструментами. Однако важно соблюдать осторожность при работе с электрическими компонентами и не повредить элементы, так как это может привести к дополнительным затратам на ремонт. В случае отсутствия опыта лучше обратиться к специалисту.
Что делать, если панель приборов УАЗ Патриот застряла и не поддается снятию?
Если панель приборов застряла, возможно, она еще закреплена дополнительными креплениями или проводами, которые не были отсоединены. В таком случае следует проверить все болты и защелки. Также можно аккуратно покачать панель, чтобы ослабить крепление, но делать это нужно очень осторожно, чтобы не повредить элементы крепления или электропроводку.
Какие сложности могут возникнуть при снятии панели приборов на УАЗ Патриот 2010 года?
Основная сложность при снятии панели приборов УАЗ Патриот 2010 года заключается в необходимости работы с мелкими креплениями и проводкой. Некоторые элементы могут быть жестко закреплены, а подключенные провода – короткими. Также стоит учитывать наличие нескольких разных типов креплений и защелок, которые могут требовать внимательности и терпения при разборке. Важно действовать аккуратно, чтобы не повредить внутренние компоненты.
