Конструкция педального узла УАЗ Буханка представляет собой металлический кронштейн, закреплённый на переборке моторного отсека, с тремя основными рычагами: сцепления, тормоза и акселератора. Педаль сцепления соединена с главным цилиндром через толкатель и фиксируется пальцем с пружинной шайбой. При демонтаже важно учитывать плотную компоновку под капотом и необходимость доступа с обеих сторон перегородки.
Перед началом работ требуется снять аккумулятор и отключить минусовую клемму, чтобы избежать короткого замыкания при контакте с металлическими элементами. Также необходимо освободить пространство под рулевой колонкой и демонтировать нижнюю обивку, чтобы обеспечить свободный доступ к кронштейну педали.
Рекомендуется заранее подготовить набор ключей (на 10, 13 и 17), съёмник стопорных колец и проникающую смазку для ослабления закисших соединений. Учитывая возраст большинства автомобилей, крепёжные элементы могут быть подвержены коррозии, что потребует осторожности при выкручивании, чтобы не повредить резьбу или кронштейн.
Важно помнить, что при установке новой педали или возврате старой на место необходимо строго выдерживать зазор между толкателем и вилкой главного цилиндра сцепления, чтобы исключить преждевременный износ поршня и нарушение работы гидравлики.
Подготовка рабочего места и инструмента для демонтажа педали сцепления
Освободите пространство в салоне: снимите коврики, при необходимости – передние сиденья. Это обеспечит свободный доступ к педальному узлу и исключит помехи при демонтаже.
Обесточьте систему: отключите клеммы аккумулятора, чтобы исключить риск короткого замыкания при работе с контактами выключателя сцепления.
Организуйте освещение: используйте переносной светильник с гибкой штангой. Область вокруг педального узла должна быть равномерно освещена для точной работы с крепежом и мелкими деталями.
Подготовьте инструмент: вам потребуется набор торцевых головок (8–17 мм), трещотка с удлинителем, рожковые ключи, отвертки (крестовая и шлицевая), плоскогубцы, шестигранники. Для удобства – магнитный лоток для фиксации снятых крепежей.
Приготовьте проникающую смазку: нанесите ее на резьбовые соединения педального механизма за 20–30 минут до начала работ. Это значительно упростит откручивание закисших гаек и болтов.
Подстелите защитное покрытие: используйте строительную пленку или старое одеяло под педальным узлом, чтобы не повредить элементы интерьера и упростить последующую уборку.
Проверьте состояние крепежа и кронштейнов: заранее убедитесь в наличии запасных шайб, гаек и шплинтов – на случай повреждения при демонтаже. Это сэкономит время при последующей установке.
Отключение аккумулятора и обеспечение безопасности при работе
Перед началом демонтажа педали сцепления необходимо полностью обесточить электросистему. На УАЗ Буханка стандартно используется аккумулятор 6СТ-60 с верхним расположением клемм. Сначала ключом на 10 ослабляется гайка на минусовой клемме, затем провод аккуратно снимается. Плюсовую клемму трогать не требуется.
Чтобы избежать случайного замыкания, отсоединённый минусовой провод следует заизолировать. Подойдёт отрезок ПВХ-изоляции или непроводящая ткань. Аккумулятор можно накрыть резиновым ковриком, чтобы исключить касание инструментов к клеммам.
Работы выполняются только на полностью остывшем автомобиле. Температура в моторном отсеке должна быть ниже +30 °C. Используются перчатки с прорезиненным покрытием и светодиодный фонарь на аккумуляторе. Все металлические предметы, включая часы и кольца, снимаются во избежание короткого замыкания.
Рабочее место очищается от горючих жидкостей и мусора. В радиусе одного метра от автомобиля не должно быть канистр с бензином, масла и других легковоспламеняющихся веществ. Обязательно наличие огнетушителя ОУ-2 или ОП-4 рядом с местом работы.
Перед откручиванием элементов педального узла дополнительно проверяется устойчивость автомобиля. Машина ставится на ровную поверхность, включается передача и устанавливаются противооткатные упоры под оба задних колеса.
Снятие обшивки и элементов салона для доступа к педальному узлу
Начать следует с демонтажа переднего коврика. Он фиксируется без клипс – достаточно приподнять его с переднего края и аккуратно извлечь из-под педалей. При наличии утеплителя или резиновой подложки их также убирают для полного открытия пола.
Следующим этапом откручиваются саморезы, удерживающие нижнюю часть пластиковой обшивки центрального тоннеля. Обычно используются саморезы с головкой под крестовую отвертку. После их удаления обшивку аккуратно сдвигают назад и снимают.
Чтобы обеспечить доступ к педальному узлу, потребуется снять декоративную панель под рулевой колонкой. Она крепится двумя саморезами по бокам и одним – по центру. После выкручивания панель выдвигается вниз и извлекается.
Если установлена шумозащитная прокладка в районе педального узла, её необходимо аккуратно отогнуть или удалить. Некоторые модификации Буханки имеют металлический экран, прикрывающий место прохода педального кронштейна через переборку. Он крепится болтами М6, которые откручиваются ключом «на 10».
При необходимости полного демонтажа педального узла потребуется доступ к месту крепления главного цилиндра сцепления. Для этого с внутренней стороны снимается пластиковая накладка с креплением бачка сцепления, после чего отсоединяются шланги и откручиваются две гайки, фиксирующие цилиндр к щиту моторного отсека.
Отсоединение возвратной пружины и штока главного цилиндра сцепления
Перед началом работ зафиксируйте педаль сцепления в верхнем положении при помощи подпора или стяжки, чтобы избежать самопроизвольного опускания.
- Снимите фиксирующую шплинт-гайку с пальца соединения штока и вилки педали. Используйте пассатижи или тонкую отвертку для аккуратного извлечения шплинта.
- Извлеките палец, соединяющий шток главного цилиндра с педалью. При наличии коррозии воспользуйтесь проникающей смазкой и дайте ей подействовать 5–10 минут.
- После отсоединения штока проверьте его на наличие износа в месте крепления пальца. При наличии люфта замена штока обязательна.
- Перейдите к возвратной пружине: при помощи плоской отвертки или монтажки аккуратно сдвиньте один конец пружины с крюка на педали. Не допускайте её растягивания – это ослабит её эффективность при повторной установке.
- Отсоедините второй конец пружины от корпуса. Если крепление загрязнено или деформировано – очистите и при необходимости замените.
Пружину и палец лучше хранить вместе с метизами в отдельной ёмкости, чтобы исключить потерю мелких элементов.
Откручивание крепежных болтов педального узла к щиту кузова
Перед началом работы отключите минусовую клемму аккумулятора для исключения случайного замыкания. Демонтируйте облицовку подрулевой зоны и снимите коврик, чтобы получить доступ к крепежу педального узла с салонной стороны.
Педальный узел крепится к щиту моторного отсека четырьмя болтами с гайками. Два верхних расположены вблизи рулевого вала, два нижних – ближе к полу. Используйте ключ на 13 с трещоткой и удлинителем для удобства. В некоторых случаях требуется удерживать гайки с моторного отсека, применяя накидной ключ той же размерности.
Болты могут быть покрыты грязью или коррозией. Обработайте их проникающей смазкой за 10–15 минут до откручивания. При чрезмерном сопротивлении не применяйте силу – существует риск срезать грань. В таком случае лучше использовать головку с шестигранным профилем и вороток с рычагом.
После снятия всех болтов аккуратно отсоедините узел, избегая рывков – к корпусу могут быть подведены элементы крепления тросов и возвратной пружины. Зафиксируйте узел на опоре или держите его рукой, чтобы не повредить трубки гидропривода сцепления при его смещении.
Демонтаж педали сцепления из педального узла
Для демонтажа педали сцепления с педального узла УАЗ Буханка потребуется несколько этапов, каждый из которых требует внимания к деталям. Следуя пошаговой инструкции, можно избежать повреждений и провести работы быстро и безопасно.
- Подготовка автомобиля
- Отключите аккумулятор для предотвращения коротких замыканий и электрических проблем.
- Поднимите переднюю часть автомобиля с помощью домкрата и установите на подставки для безопасности.
- Снимите защитные элементы, такие как коврики и панель под рулём, для доступа к педальному узлу.
- Ослабление и снятие креплений
- Найдите крепежные болты, которые удерживают педаль сцепления на педальном узле. Обычно это болты с гайками или шплинты.
- Используйте ключ для ослабления болтов, но не снимайте их полностью – достаточно немного ослабить для облегчения снятия педали.
- Снимите шплинты и открутите все крепежи, фиксирующие педаль сцепления.
- Отсоединение от сцепления
- Отсоедините главный тормозной цилиндр от сцепления, открутив все соединительные трубки. Это предотвратит утечку жидкости и повреждение системы.
- Проверьте, нет ли других трубопроводов или механизмов, связанных с педалью сцепления. Если такие имеются, аккуратно отсоедините их.
- Извлечение педали сцепления
- Теперь, когда все крепежи ослаблены и системы отсоединены, аккуратно извлеките педаль из педального узла.
- При извлечении следите за тем, чтобы не повредить другие элементы узла и не потерять мелкие детали (например, пружины или втулки).
- Проверка состояния педали и узла
- После демонтажа педали осмотрите её на предмет износа или повреждений. Если педаль требует замены, подготовьте новую деталь.
- Проверьте подшипники и другие компоненты педального узла на наличие повреждений или износа.
После выполнения этих шагов педаль сцепления будет полностью извлечена, и можно будет приступить к её ремонту или замене, а также к обслуживанию других элементов узла.

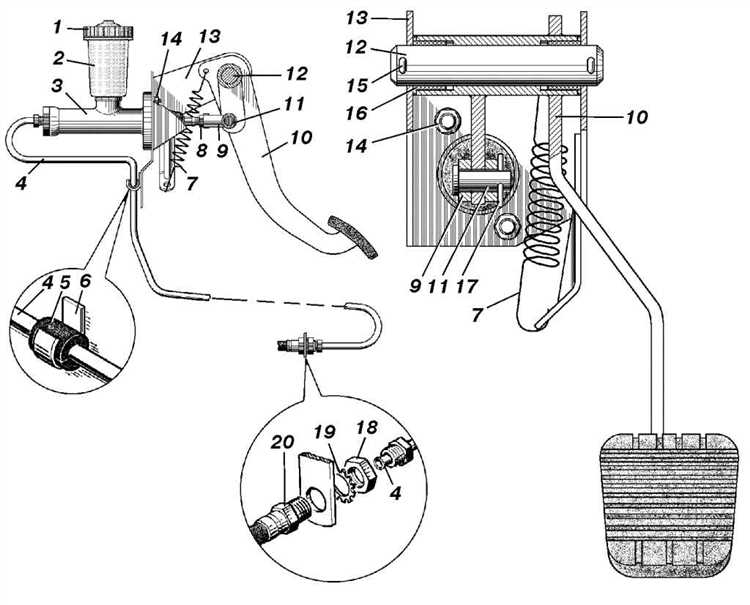

Проверка состояния втулок, оси и крепежных элементов педали
Перед установкой или заменой педали сцепления на УАЗ Буханка важно тщательно проверить состояние втулок, оси и крепежных элементов. Эти детали обеспечивают правильное функционирование механизма сцепления и предотвращают износ других частей трансмиссии.
Начните с осмотра втулок, в которых установлена ось педали сцепления. Они должны быть свободны от трещин и деформаций. Втулки из пластика или металла могут изнашиваться с течением времени, особенно при интенсивной эксплуатации. Проверьте, чтобы в них не было заеданий, а отверстия не были изношены. Если втулка имеет ослабления или следы разрушения, её необходимо заменить.
Ось педали должна быть ровной и не иметь значительных повреждений. Проверьте её на наличие коррозии, особенно в местах контакта с втулками. Если ось имеет ржавчину, её можно очистить и покрыть антикоррозийным составом, но в случае сильных повреждений или износа ось подлежит замене.
Крепежные элементы педали сцепления, такие как болты, гайки и шайбы, должны быть надежно закреплены и не иметь следов коррозии или повреждений резьбы. Ослабленные крепежи могут привести к люфтам и ненадежной фиксации педали. Используйте качественные крепежи и регулярно проверяйте их натяжение. Важно также убедиться, что все гайки закручены с нужным усилием, чтобы избежать перетяжки или недотяжки.
При обнаружении люфта в педали сцепления обратите внимание на втулки и ось – часто это признаки износа этих элементов. Не допускайте чрезмерного люфта, так как это может повлиять на точность управления сцеплением и привести к повреждениям.
Регулярная проверка и своевременная замена изношенных частей педали сцепления помогут избежать серьезных поломок и обеспечат долгосрочную эксплуатацию автомобиля.
Очистка посадочного места и подготовка к установке новой педали
Перед установкой новой педали сцепления на УАЗ Буханка необходимо тщательно подготовить посадочное место. Это предотвратит возможные проблемы с функционированием сцепления и продлит срок службы компонента.
1. Снимите старую педаль сцепления. Для этого открутите все крепежные элементы, удерживающие педаль. Убедитесь, что все гайки и болты сняты, чтобы не повредить посадочное место.
2. Очистите посадочное место от грязи и ржавчины. Используйте щетку с жестким ворсом или металлическую щетку для удаления крупных загрязнений. Протирайте поверхность влажной тряпкой, чтобы удалить мелкие частицы пыли и грязи. При необходимости примените очиститель для металлических поверхностей.
3. Проверьте состояние крепежных отверстий. Убедитесь, что отверстия, через которые проходят болты для крепления педали, не повреждены и не имеют следов износа. Если имеются повреждения, замените крепежные элементы или выполните восстановление посадочных мест с помощью специальной шлифовки.
4. Обработайте посадочное место антикоррозийным средством. Это поможет предотвратить появление ржавчины и улучшить сцепление педали с крепежными элементами.
5. Проверьте работоспособность пружины сцепления. Если пружина имеет дефекты или признаки усталости материала, замените её перед установкой новой педали. Это гарантирует правильную работу сцепления после монтажа педали.
6. Подготовьте новую педаль сцепления. Проверьте, чтобы на новой педали не было дефектов, а её крепежные элементы соответствовали старым. Прежде чем устанавливать, очистите поверхность новой педали от заводской смазки и грязи.
После выполнения этих шагов, посадочное место будет полностью готово к установке новой педали сцепления, что обеспечит правильную работу системы и повысит безопасность эксплуатации автомобиля.
Вопрос-ответ:
Как снять педаль сцепления на УАЗ Буханка?
Для того чтобы снять педаль сцепления на УАЗ Буханка, нужно начать с отключения аккумулятора и удаления пола в салоне. Далее, откручиваем болты, крепящие педаль к кузову, и снимаем ее с валом сцепления. Важно внимательно отсоединить все соединения и обеспечить безопасность во время работы.
Какие инструменты понадобятся для снятия педали сцепления на УАЗ Буханка?
Для выполнения работы потребуется стандартный набор инструментов: ключи, отвертки, гаечные ключи. Также понадобятся, возможно, торцевые головки для удобства снятия болтов, крепящих педаль к кузову автомобиля.
Нужно ли снимать коробку передач для снятия педали сцепления на УАЗ Буханка?
Нет, снимать коробку передач для замены или снятия педали сцепления не требуется. Все работы выполняются в салоне, и достаточно аккуратно отсоединить крепления и элементы сцепления в области педали и под ней.
Сколько времени займет снятие педали сцепления на УАЗ Буханка?
В среднем снятие педали сцепления на УАЗ Буханка занимает от 1 до 2 часов, в зависимости от опыта и наличия необходимых инструментов. Важно следить за аккуратностью в процессе работы, чтобы не повредить другие детали.
Какие возможные сложности могут возникнуть при снятии педали сцепления на УАЗ Буханка?
Основные трудности могут возникнуть из-за труднодоступных креплений или ржавых болтов, которые сложно открутить. Также возможны проблемы с отсоединением трубок, если они затянуты слишком сильно. В таких случаях полезно иметь проникающее масло для облегчения работы с ржавыми деталями.
Как снять педаль сцепления на УАЗ Буханка?
Для снятия педали сцепления на УАЗ Буханка потребуется выполнить несколько шагов. Во-первых, необходимо поднять переднюю часть автомобиля и зафиксировать его, чтобы обеспечить безопасность. Затем откручиваются болты крепления корпуса сцепления и демонтируются все соединения, такие как тяга сцепления и соединительные элементы, которые идут от педали к коробке передач. После этого можно отсоединить педаль, аккуратно сняв её из креплений. При этом важно внимательно следить за состоянием всех соединений и деталей, чтобы избежать повреждений при установке новых частей. В случае необходимости можно заменить изношенные компоненты.
