Шкив коленчатого вала двигателя ЗМЗ 409 представляет собой шкив-демпфер со ступицей, установленный на переднем конце коленвала. Он фиксируется болтом храповика с моментом затяжки 102–125 Н·м и удерживается на шпоночном соединении. Для его демонтажа требуется соблюдение определённой последовательности действий и использование специального инструмента.:contentReference[oaicite:1]{index=1}
Перед началом работ необходимо отключить аккумуляторную батарею и снять ремень привода навесного оборудования. Затем следует отвернуть болт храповика, используя подходящий вороток и фиксируя маховик двигателя, чтобы предотвратить его проворачивание. После этого с помощью съёмника, например, модели 6999-7697, аккуратно снять шкив с коленчатого вала, избегая перекосов, чтобы не повредить шпонку или посадочную поверхность. :contentReference[oaicite:2]{index=2}:contentReference[oaicite:3]{index=3}
При установке шкива на место необходимо убедиться в правильном положении шпонки и ступицы. Шкив напрессовывается до упора, после чего устанавливается уплотнительная пробка в шпоночный паз и запрессовывается шпонка. Затем ввертывается болт храповика с указанным моментом затяжки. Важно соблюдать последовательность и аккуратность при выполнении этих операций, чтобы обеспечить надёжную работу узла. :contentReference[oaicite:4]{index=4}:contentReference[oaicite:5]{index=5}
Для предотвращения возможных проблем, таких как повреждение резьбы болта или перекос шкива, рекомендуется использовать оригинальные или проверенные комплектующие и инструменты. Также следует внимательно осмотреть детали на наличие износа или повреждений перед установкой. Соблюдение этих рекомендаций обеспечит надёжную и долговечную работу шкива коленчатого вала.:contentReference[oaicite:6]{index=6}
::contentReference[oaicite:7]{index=7}

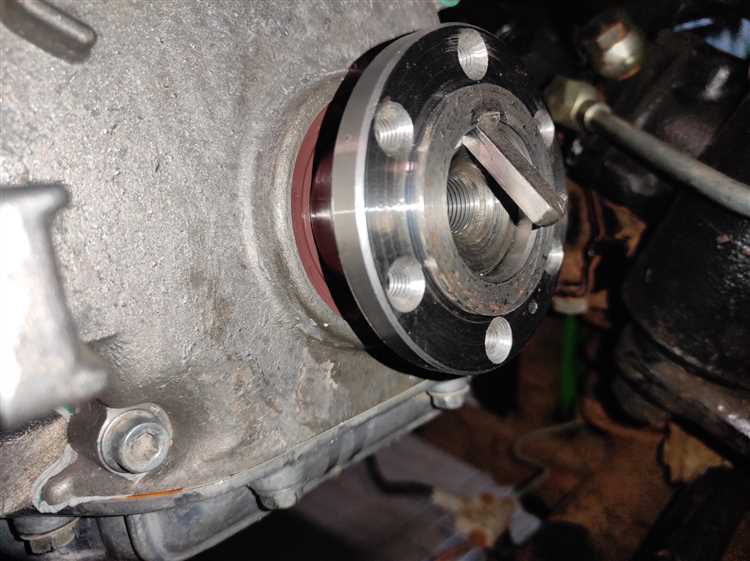

Подготовка инструментов и фиксация коленвала от проворачивания
Для снятия шкива коленвала на ЗМЗ 409 потребуется:
1. Головка на 36 мм – для откручивания центрального болта шкива. Использовать лучше усиленную ударную головку с подходящей длиной.
2. Вороток с длинной ручкой или мощный гайковерт – болт закручен с усилием около 200 Н·м, поэтому без рычага минимум 50 см или пневмо/электроинструмента не обойтись.
3. Съемник шкива – резьбовой или лапчатый. Подходит универсальный трехлапый с регулируемым захватом. Усилие желательно прикладывать строго по оси, чтобы не повредить шейку коленвала.
4. Монтажка или фиксатор маховика – для блокировки коленвала. Самый надежный способ: снять стартер и вставить монтажку в зубья венца маховика, уперев её в корпус. Обязательно контролировать, чтобы монтажка не сместилась при нагрузке.
5. Лом-упор через шкив – менее предпочтительный, но допустимый метод: между отверстиями шкива вставить прочный прут или вороток, уперев его в раму. Такой способ использовать только при отсутствии доступа к маховику.
6. Очистка зоны – перед работой обезжирить и очистить болт и шкив от грязи, чтобы исключить срыв инструмента и попадание мусора внутрь двигателя.
Не использовать блокировку поршней через свечные отверстия – риск повреждения вкладышей и шатуна.
Откручивание центрального болта шкива: способы и нюансы
Центральный болт шкива коленвала на двигателе ЗМЗ 409 затянут с усилием порядка 200–220 Н·м, что делает его откручивание проблемным без правильного подхода. Перед началом необходимо заблокировать коленвал. Надежный способ – установка стопора в отверстие под датчик положения коленвала (ДПКВ) на маховике. Для этого подходит болт М8 длиной 70–80 мм с обточенным кончиком.
Использование пневмогайковерта мощностью не менее 1000 Н·м упрощает задачу. При его отсутствии применяется вороток с трубой-удлинителем длиной не менее метра. Оперев инструмент на раму автомобиля и кратковременно прокрутив стартер, можно сорвать болт. Перед этим обязательно отключить систему зажигания, чтобы избежать запуска двигателя.
Болт имеет правую резьбу. Необходимо действовать строго против часовой стрелки. Допустимо использовать прогрев болта промышленным феном до 200–250 °C, что ослабляет резьбовой фиксатор, если он применялся. После откручивания проверьте состояние резьбы и при повторной установке болта примените фиксатор резьбы средней фиксации и затяните моментом 200 Н·м.

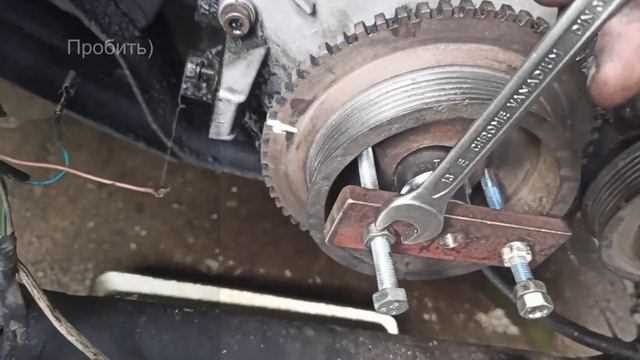

Использование съемника для снятия шкива: выбор и применение
Съемник с захватами – оптимальный инструмент для демонтажа шкива коленвала ЗМЗ 409. Подходящий тип – трехлапый с регулируемыми захватами, способный выдерживать усилие не менее 10 тонн. Резьбовая часть центрального винта должна совпадать с размером болта М14×1.5, который вкручивается в центр коленвала.
Перед началом работ необходимо зафиксировать коленвал – допустимо использование упора через венец маховика либо фиксация первого цилиндра в ВМТ с установкой фиксатора. Запрещено использовать блокировку стартером или передачей – велика вероятность повредить зубья венца или КПП.
Применение съемника начинается с равномерной установки лап на внешнюю часть шкива, без перекосов. Центральный винт упирается строго в центр коленвала. Закручивание осуществляется плавно, усилие увеличивается постепенно. При заклинивании категорически запрещено наносить удары – только дозированное давление винтом. Резьба и опорная часть винта предварительно смазываются графитовой смазкой.
После съема необходимо проверить посадочное место шкива и резьбу на наличие повреждений. При деформации шкив подлежит замене. Повторная установка производится исключительно на очищенную и обезжиренную поверхность с моментом затяжки по мануалу – 170–180 Н·м.
Альтернативные методы демонтажа при отсутствии съемника
Если отсутствует специализированный съемник для шкива коленвала ЗМЗ 409, возможно использование подручных средств. Важно соблюдать аккуратность, чтобы не повредить шкив, коленвал и соседние узлы.
- Метод с болтами и пластиной: Используется толстая металлическая пластина (не менее 5 мм), в которой предварительно сверлятся отверстия под болты крепления шкива. В центре – отверстие под центральный болт. В пластину вкручиваются штатные болты, упор идет на центральный болт, который выкручивается, создавая давление и вытягивая шкив.
- Использование монтажек: Две монтажные лопатки вставляются с противоположных сторон между шкивом и блоком. Одновременное равномерное поддевание позволяет стянуть шкив. Обязательное условие – предварительный прогрев центральной части шкива строительным феном для расширения посадочного отверстия.
- Выпрессовка через кованый болт: Берется кованый болт М12, который упирается в торец коленвала. Вокруг шкива крепится упор (например, отрезок балки с вырезом), и путем закручивания болта через этот упор создается усилие, аналогичное работе съемника.
Перед демонтажем обязательно ослабить болт шкива, заблокировав маховик через отверстие в картере сцепления или специальной стопорной пластиной. Категорически не рекомендуется использовать кувалду – это приводит к деформации коленвала и повреждению посадочного места.

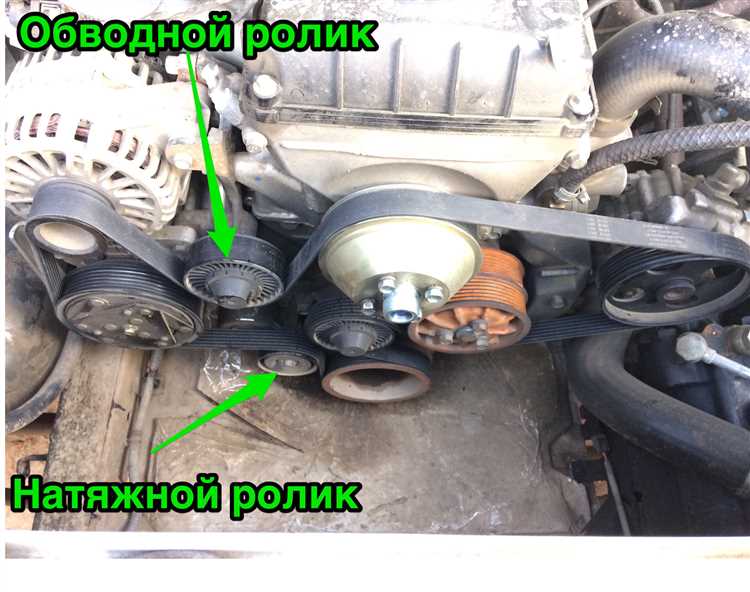

Что делать, если шкив «прикипел» и не сходит с вала
Если шкив коленвала на ЗМЗ 409 прикипел, первым делом демонтируй переднюю крышку и убедись в отсутствии повреждений или заусенцев на торце вала. Далее, обработай соединение проникающей смазкой (WD-40, Liquid Wrench) и оставь минимум на 30–40 минут для пропитки. Повтори обработку, вращая шкив вручную влево–вправо для лучшего проникновения состава.
Используй трехлапый съемник с мощной резьбой и упорным винтом, установленным точно по центру коленвала. Не допускай перекоса лап – иначе сорвешь край шкива. При сильном сопротивлении аккуратно прогревай шкив строительным феном до 150–200 °C, избегая перегрева сальника и алюминиевого корпуса. После нагрева повтори попытку съема.
Если шкив по-прежнему не двигается, нарежь в нем два симметричных отверстия М8 и используй болтовой съемник с центральной опорой. Закручивай болты равномерно, по пол-оборота, контролируя усилие. В крайнем случае, допускается использование индукционного нагрева, но только с точным контролем температуры – не выше 250 °C.
Избегай ударов кувалдой – это приведет к повреждению шпонки или деформации коленвала. После снятия очисти вал от нагара и коррозии абразивной шкуркой Р600, обезжирь, чтобы обеспечить правильную посадку нового шкива.

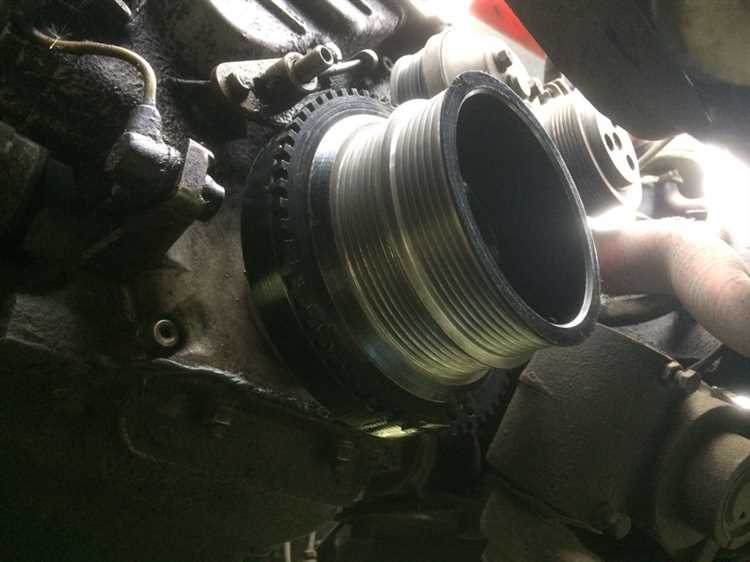

Проверка состояния шкива и коленвала после снятия
После демонтажа шкива коленвала важно тщательно осмотреть его и сам коленвал на предмет износа и повреждений. Это поможет предотвратить неисправности в будущем и обеспечить правильную работу двигателя.
Начните с осмотра шкива. Проверьте его на наличие трещин, деформаций и следов износа. Особое внимание уделите посадочному месту шкива на коленвале, так как износ или повреждения этой области могут привести к проблемам с фиксацией шкива и его вращением. Для проверки можно использовать прямой инструмент или штангенциркуль для измерения диаметра посадочного места. Отклонения от нормы могут быть причиной вибрации или неисправности в работе двигателя.
Коленвал также следует проверять на наличие трещин, задиров и других повреждений на рабочих поверхностях. Обратите внимание на шейку коленвала, на которой установлен шкив. Она не должна иметь заметных следов износа или коррозии. Проверьте его на продольные и поперечные люфты, вращая коленвал вручную. Если обнаружены люфты, это может свидетельствовать о проблемах с подшипниками или самой шейкой.
Для оценки состояния коленвала рекомендуется измерить его диаметр в нескольких точках с использованием микрометра. Допустимые отклонения от стандартных значений можно найти в технической документации автомобиля. Превышение этих значений может означать, что коленвал изношен и требует ремонта или замены.
После визуального осмотра и измерений следует убедиться в правильности работы всех уплотнителей и сальников. Неправильная установка или износ этих деталей может привести к утечке масла и другим проблемам с герметичностью.
Если шкив и коленвал находятся в удовлетворительном состоянии, можно продолжать сборку. В случае выявления повреждений, необходимо принять решение о необходимости замены или ремонте поврежденных частей.
Очистка посадочного места и подготовка к установке
Перед установкой нового шкива коленвала на двигатель ЗМЗ 409 необходимо тщательно подготовить посадочное место. Для этого следует удалить все загрязнения, ржавчину и остатки старой смазки с поверхности шейки коленвала, а также с внутренней части шкива.
Используйте специализированные чистящие средства, которые не повреждают металл, например, очиститель для тормозных систем или бензин. Для механической очистки можно использовать мягкую металлическую щетку или наждачную бумагу с мелким зерном, чтобы избежать царапин на поверхности коленвала.
Особое внимание следует уделить удалению старых загрязнений из канавки для стопорного кольца и других углублений, если таковые имеются. Эти места должны быть идеально чистыми для правильного расположения стопора и предотвращения его повреждения.
После очистки посадочного места обязательно обработайте его антикоррозийным составом или специальной смазкой для предотвращения образования ржавчины. Это поможет улучшить контакт между коленвалом и шкивом, а также предотвратит заедание в процессе эксплуатации.
Перед установкой шкива рекомендуется проверка состояния шкива на наличие трещин или деформаций. На внутренней части шкива, где он контактирует с коленвалом, не должно быть следов износа или повреждений, которые могут повлиять на его посадку и надежность работы.
После подготовки посадочного места можно переходить к установке шкива, следя за правильностью всех операций для предотвращения проблем в процессе эксплуатации.
Правильная установка шкива и затяжка болта с нужным моментом
При установке шкива коленвала ЗМЗ 409 на УАЗ необходимо соблюдать несколько важных моментов, чтобы избежать поломок и обеспечить надежную работу двигателя.
Для начала, убедитесь, что поверхность коленвала и шкива чистая. На них не должно быть грязи, масла или коррозии, так как это может повлиять на правильную посадку шкива и его фиксацию. Перед установкой рекомендуется обработать посадочное место шкива и коленвала специальной смазкой для улучшения сцепления и предотвращения износа.
Шкив должен быть установлен строго по меткам, чтобы избежать ошибок в работе системы зажигания и балансировки. При установке шкива на коленвал важно следить за правильной ориентацией меток на шкиве и на самом коленвале. Если метки отсутствуют, используйте маркер для их нанесения на соответствующие элементы.
После того как шкив установлен, необходимо произвести затяжку болта, который его фиксирует. Важно использовать точный момент затяжки для предотвращения повреждений шкива и коленвала. Неверно затянутый болт может привести к его ослаблению или, наоборот, к повреждению резьбы.
Рекомендуемый момент затяжки болта шкива коленвала для ЗМЗ 409 составляет 120–130 Нм. Используйте динамометрический ключ, чтобы точно выдержать этот момент. Затягивайте болт постепенно, в несколько этапов, увеличивая усилие до требуемого значения. Начинайте с меньшего момента и постепенно увеличивайте его до необходимого.
После установки шкива и затяжки болта, рекомендуется проверить правильность работы двигателя, чтобы убедиться, что все элементы установлены корректно и без люфтов. Важно также следить за состоянием болта через некоторое время, чтобы избежать его ослабления в процессе эксплуатации.
Если затяжка болта не выполняется правильно, это может привести к снижению эффективности работы двигателя, а также к возможному повреждению важных элементов трансмиссии.
Вопрос-ответ:
Как правильно снять шкив коленвала на УАЗ с двигателем ЗМЗ 409?
Для снятия шкива коленвала на УАЗ с двигателем ЗМЗ 409 необходимо выполнить несколько шагов. Начать нужно с ослабления болта, который крепит шкив к коленвалу. Это можно сделать с помощью специального инструмента или ключа, в зависимости от ситуации. Важно использовать средство для предотвращения откручивания болтов (например, тормозную жидкость или WD-40) для облегчения процесса. После ослабления болта нужно аккуратно снять шкив, избегая повреждений. Для этого можно воспользоваться съемником или молотком, но только в том случае, если шкив не застрял слишком сильно.
Что делать, если шкив коленвала на УАЗ ЗМЗ 409 не снимается?
Если шкив коленвала не поддается снятию, возможно, он сильно закис или был приклеен на герметик. В этом случае попробуйте аккуратно применить съемник. Также можно использовать молоток, но удары должны быть легкими, чтобы не повредить шкив или коленвал. Еще один вариант — прогреть шкив с помощью строительного фена или газовой горелки, чтобы расширить металл и облегчить снятие. В крайнем случае, если ничего не помогает, стоит обратиться в сервис, где есть специализированное оборудование для снятия таких элементов.
Нужно ли менять болт при снятии шкива коленвала на ЗМЗ 409?
Да, болт, который крепит шкив коленвала, рекомендуется заменить на новый после его снятия. Во время работы болт может подвергаться значительным нагрузкам и износу, что делает его менее надежным для повторного использования. Кроме того, при снятии болта важно не повредить резьбу на коленвале, иначе возникнут проблемы при установке нового болта. Рекомендуется использовать оригинальные или качественные аналоги болтов, чтобы избежать возможных неисправностей в будущем.
Какие инструменты понадобятся для снятия шкива коленвала на УАЗ ЗМЗ 409?
Для снятия шкива коленвала на УАЗ с двигателем ЗМЗ 409 понадобятся следующие инструменты: ключ для откручивания болта (или специальный моментный ключ), съемник шкивов, молоток с резиновым или пластиковым насадом, а также, возможно, нагревательный прибор (например, строительный фен) для прогрева шкива. Также стоит подготовить средства для смазки, такие как WD-40 или тормозная жидкость, для облегчения процесса откручивания болта. Все инструменты должны быть качественными и подходить по размеру для работы с этим конкретным двигателем.
