Стартёр на УАЗ Хантер расположен в нижней части двигателя с правой стороны, вблизи стыка двигателя и коробки передач. Для доступа потребуется демонтировать защиту картера и обеспечить свободное пространство под моторным отсеком. Конструкция предполагает крепление на трёх болтах, один из которых труднодоступен без удлинителя и карданного шарнира для головки.
Перед началом работ необходимо отключить клемму «минус» аккумулятора и убедиться в отсутствии остаточного напряжения в цепи запуска. Также рекомендуется иметь под рукой диагностический сканер, чтобы после установки нового стартера убедиться в отсутствии ошибок по цепи включения.
На большинстве модификаций Хантера установлен стартер модели 421.3708 или его аналог, рассчитанный на напряжение 12 В и пусковой ток до 1,5 кВт. Вес устройства – около 4,5 кг, что позволяет снять его без привлечения подъемного оборудования, однако требуется аккуратность при откручивании верхнего болта – его неудобное расположение может привести к срыву грани.
Инструкция, представленная далее, охватывает весь процесс демонтажа с акцентом на особенности доступа и советы по безопасной разборке узла. Все действия рассчитаны на самостоятельное выполнение с использованием стандартного набора инструментов: торцевых головок, трещотки, удлинителя и набора рожковых ключей.
Подготовка инструментов и отключение аккумулятора
Для демонтажа стартера на УАЗ Хантер необходим следующий набор:
- Трещотка с удлинителем 150 мм
- Головки на 13 и 14 мм
- Ключ рожковый на 10 мм
- Плоская отвертка
- Перчатки с прорезиненным покрытием
- Щетка по металлу для зачистки контактов
Перед началом работ необходимо полностью обесточить автомобиль:
- Откройте капот и зафиксируйте его
- Ключом на 10 мм ослабьте гайку на минусовой клемме аккумулятора
- Убедитесь, что система питания полностью отключена: проверьте отсутствие напряжения на клеммах мультиметром
Если клеммы окислены, удалите налет щеткой и обработайте контактные поверхности смазкой с антикоррозийным эффектом. Это упростит повторную установку.

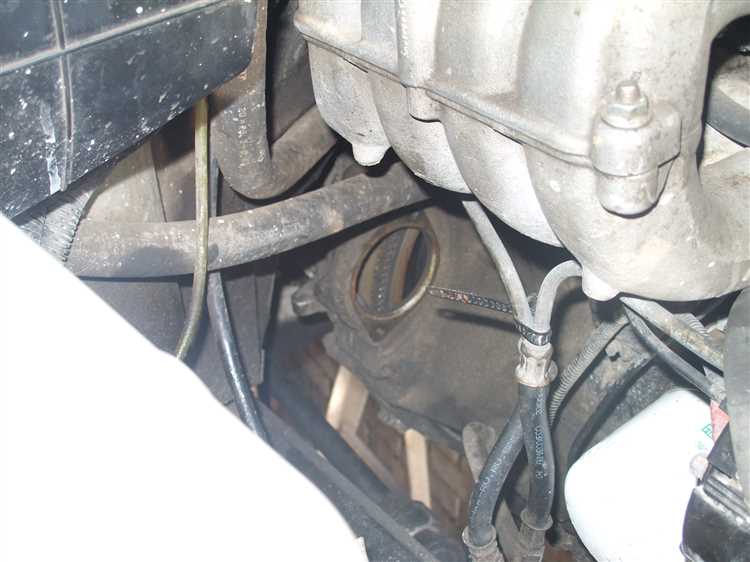

Определение расположения стартера на двигателе УАЗ Хантер
Стартер на УАЗ Хантер установлен с правой стороны двигателя, ближе к картеру сцепления. На бензиновых и дизельных модификациях (ЗМЗ-409, УМЗ-421, ЗМЗ-514) он располагается в нижней части моторного отсека, что требует доступа снизу автомобиля или из-под правого колеса.
- Для точного определения местоположения необходимо найти стык двигателя и коробки передач – стартер крепится именно к этому узлу.
- Он закреплён на корпусе маховика тремя болтами: два сверху и один снизу, головками которых удобно подлезать через арку правого переднего колеса.
- Корпус стартера направлен в сторону левого крыла автомобиля, электропроводка подключается со стороны блока цилиндров.
- Основной ориентир – толстый силовой провод от аккумулятора, идущий к контактной группе на стартере. Также рядом расположен жгут с управляющим проводом от замка зажигания.
- При наличии защиты двигателя или грязезащитного поддона демонтаж этих элементов обязателен для получения доступа.
Работа без ямы или подъёмника затруднена. Удобнее всего проводить осмотр после демонтажа правого переднего колеса и установки автомобиля на надёжную опору.
Демонтаж защиты картера и элементов, мешающих доступу
Перед снятием стартера необходимо обеспечить свободный доступ к его крепежу. В первую очередь демонтируется защита картера. Для этого потребуется ключ на 13. Открутите болты крепления по периметру защиты – обычно их 4–6 штук. Обратите внимание: передние крепежи могут быть загрязнены и прикипеть, рекомендуется использовать проникающую смазку.
Снимите металлический лист защиты, аккуратно удерживая его рукой, чтобы избежать падения. При наличии дополнительной защиты в районе коробки передач (например, усиленного щита), открутите и её, используя головку на 17. Не оставляйте защиту висеть на одном болте – это создаёт риск повреждения резьбы при срыве.
Осмотрите зону вокруг стартера. Если установлен передний кардан, ограничивающий доступ, потребуется его временное снятие. Для этого выведите метки на фланцах и открутите 4 болта крепления кардана к раздатке ключом на 14. Снимите кардан и отложите в сторону, избегая загрязнения шлицев.
Также может мешать нижняя часть впускного коллектора или жгут проводки. Жгут аккуратно отведите в сторону, освободив от пластиковых хомутов. Коллектор снимать не требуется, но при наличии дополнительного оборудования (например, газового редуктора) – его демонтируют по месту.

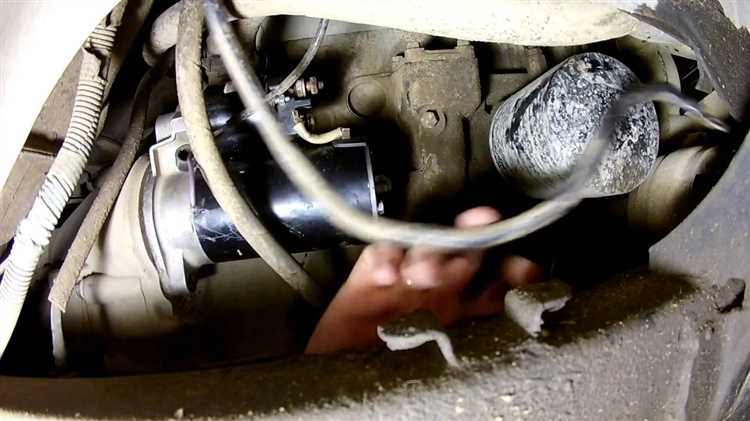

Отключение электрических разъёмов от стартера
На стартере УАЗ Хантер расположены два основных подключения: силовой кабель от аккумулятора и управляющий провод от замка зажигания. Первый крепится гайкой на шпильке втягивающего реле, второй – через контактную клемму «мама» на плоском штекере.
Сначала с помощью ключа на 13 открутите гайку, удерживающую силовой кабель. Не допускайте проворота шпильки – фиксируйте её от вращения. После снятия кабеля убедитесь в отсутствии следов оплавления на контактной площадке.
Затем отсоедините управляющий провод, аккуратно потянув за клемму. Если она прикипела, примените съёмник или плоскую отвёртку, избегая деформации корпуса разъёма. При наличии окислов зачистите контактную группу мелкозернистой наждачкой.
Важно: не допускайте касания отсоединённых проводов металлических частей кузова. Зафиксируйте их в стороне с помощью изоленты или пластиковых стяжек.
Откручивание крепёжных болтов стартера
Стартёр на УАЗ Хантер крепится тремя болтами к картеру сцепления. Для работы потребуется головка на 17 с удлинителем и трещотка. Болты расположены на корпусе стартера: два сверху, один снизу.
Перед откручиванием отключить минусовую клемму аккумулятора. Доступ к верхним болтам возможен через моторный отсек с правой стороны двигателя. При недостатке пространства снять воздушный фильтр и отвести жгут проводки.
Сначала ослабить нижний болт – он чаще всего менее затянут. После этого приступать к верхним. При закоксовке болтов рекомендуется использовать проникающую смазку (WD-40), нанося её за 10–15 минут до начала работы.
При откручивании верхних болтов важно удерживать стартер, чтобы он не сорвался вниз. Вес узла – около 5 кг. После снятия последнего болта аккуратно вынуть стартер из посадочного места, избегая повреждения зубьев венца маховика.

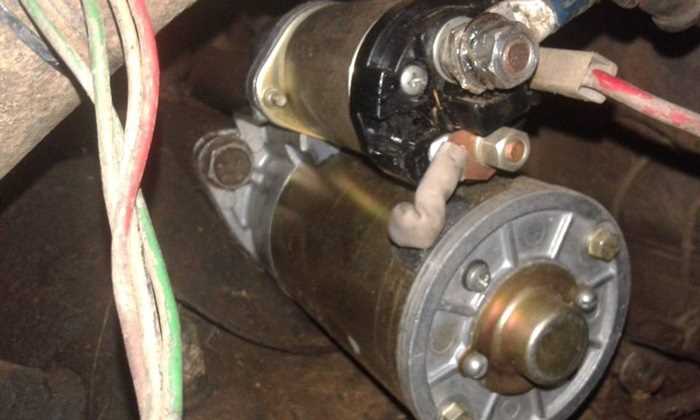

Извлечение стартера из моторного отсека
Перед началом извлечения стартера с УАЗ Хантер необходимо обеспечить доступ к моторному отсеку. Для этого снимите воздушный фильтр и отсоедините аккумулятор, чтобы избежать короткого замыкания или случайного замыкания цепей.
Далее открутите болты крепления стартера. Стартера обычно закреплен двумя болтами: один верхний, другой нижний. Используйте ключ на 13 или 14 для верхнего болта и ключ на 17 для нижнего. Если болты сильно затянуты, примените проникающую смазку для их ослабления. Важно помнить, что нижний болт может быть труднодоступен, поэтому используйте удлинители и карданчики для удобства работы.
После снятия болтов аккуратно извлеките стартер, не допуская повреждения проводки. Для этого может потребоваться слегка подвигать стартер в сторону, чтобы освободить его от крепежных отверстий. Постепенно извлекайте стартер, следя за тем, чтобы не повредить компоненты системы зажигания или топливной системы.
При необходимости, если стартер не выходит свободно, проверьте его соединения и прижмите его немного сильнее, чтобы ослабить сцепление с посадочным местом. Это поможет избежать повреждений или деформации стартера во время извлечения.
Проверка стартера и подготовка к установке нового
Перед установкой нового стартера важно провести диагностику старого и подготовить рабочее место. Начните с визуального осмотра: убедитесь в отсутствии видимых повреждений, таких как трещины на корпусе, сломанные шестерни или нарушенная изоляция проводов.
Затем снимите стартер и проведите тест на работоспособность. Для этого подключите его к аккумулятору и замкните контакты, имитируя включение зажигания. Если стартер не вращается или вращается с перебоями, это сигнал о его неисправности. Важно проверить, не заклинили ли втягивающее реле или якорь.
Проверка втягивающего реле: при включении стартера оно должно четко срабатывать, втягивая шестерню. Если реле не срабатывает или слышен посторонний шум, вероятнее всего, оно неисправно и требует замены.
Проверка состояния щеток: осмотрите их на наличие износа. Если щетки слишком короткие или поврежденные, стартер не сможет работать должным образом, что также указывает на необходимость замены.
После диагностики очистите крепежные элементы от грязи и ржавчины, чтобы обеспечить надежное соединение нового стартера. Перед установкой обязательно проверяйте и чистите клеммы на аккумуляторе, чтобы избежать окисления контактов.
Не забывайте проверять крепежные болты стартера на прочность. Если они имеют следы износа или повреждения, замените их. Подготовьте место установки нового стартера, чтобы избежать лишних усилий при монтаже.
Теперь, когда старый стартер проверен и место для нового подготовлено, можно переходить к установке нового устройства, обеспечив надежное крепление и подключение всех контактов.
Вопрос-ответ:
Как снять стартер с УАЗ Хантер?
Для снятия стартера с УАЗ Хантер необходимо выполнить несколько шагов. Сначала отсоедините минусовую клемму от аккумулятора для безопасности. Затем снимите крепежные болты стартера, которые фиксируют его на моторе. Обратите внимание, что стартер крепится с помощью двух болтов и может потребовать усилий для освобождения. После этого аккуратно извлеките стартер из его посадочного места, следя за тем, чтобы не повредить провода и соединения.
Какие инструменты нужны для снятия стартера с УАЗ Хантер?
Для снятия стартера с УАЗ Хантер вам понадобятся несколько стандартных инструментов. В первую очередь, это набор ключей для откручивания болтов, обычно используются ключи на 13 и 17 мм. Также может понадобиться вороток или удлинитель, чтобы обеспечить доступ к болтам в ограниченном пространстве. Для отсоединения проводов потребуется крестовая отвертка. В некоторых случаях для удобства работы можно использовать головку на трещотке.
Какие ошибки могут возникнуть при снятии стартера с УАЗ Хантер?
Одной из основных ошибок при снятии стартера с УАЗ Хантер является неаккуратное отсоединение проводов, что может привести к повреждению изоляции или самих соединений. Также стоит быть внимательным при извлечении стартера, так как он может застрять, если не снять все крепежные элементы. Еще одной ошибкой может быть несоблюдение безопасности: не отключив аккумулятор, можно случайно замкнуть цепь, что приведет к короткому замыканию.
Как проверить стартер после его снятия с УАЗ Хантер?
После снятия стартера с УАЗ Хантер можно проверить его работоспособность с помощью мультиметра. Для этого подключите стартер к аккумулятору и измерьте напряжение на его выводах. Стартер должен проворачивать якорь при подаче питания. Также можно проверить щетки и обмотку на наличие повреждений, а сам якорь – на износ. Если стартер не работает должным образом, возможно, его нужно будет отремонтировать или заменить.
