Суппорт на УАЗ Буханка удерживает тормозные колодки и обеспечивает прижим к тормозному диску. При выходе из строя направляющих, поршня или при замене тормозной системы требуется демонтаж этого узла. На большинстве моделей Буханки используется двухпоршневой суппорт, крепящийся к поворотному кулаку двумя болтами М12 с шестигранной головкой.
Перед снятием необходимо обеспечить устойчивое положение автомобиля. Рекомендуется поддомкратить машину и установить её на надёжные опоры. Колесо с нужной стороны демонтируется, доступ к суппорту открывается полностью. Желательно заранее обработать крепёж проникающей жидкостью, особенно если автомобиль эксплуатировался в условиях повышенной влажности или реагентов.
Для отсоединения суппорта потребуется ключ на 17 или 19 мм (в зависимости от года выпуска), а также ёмкость для сбора тормозной жидкости, если планируется полное снятие с отключением шланга. При отсоединении тормозной магистрали необходимо заранее перекрыть контур, чтобы избежать завоздушивания системы. Оптимально использовать резиновый зажим или зажать шланг пассатижами через ткань.
Работы желательно проводить при холодных элементах тормозной системы, чтобы избежать ожогов и деформации. После демонтажа суппорта необходимо сразу осмотреть состояние направляющих, пыльников и резьбовых соединений. Если суппорт планируется устанавливать обратно, его следует временно подвесить на проволоке к кузову, чтобы не повредить шланг.
Подготовка инструментов и материалов для снятия суппорта
Перед началом работ необходимо собрать точный набор инструментов и расходных материалов. Это исключит задержки и обеспечит безопасный демонтаж суппорта на УАЗ Буханка.
- Домкрат с грузоподъёмностью не менее 2 тонн и страховочные подпорки под раму.
- Баллонный ключ или вороток с головкой на 27 для откручивания колёсных гаек.
- Трещотка и головки на 12, 14 и 17 мм – в зависимости от типа суппорта (ATE или УАЗ).
- Г-образный шестигранник на 7 мм – для суппортов с соответствующими направляющими болтами.
- Удлинитель и вороток с высоким крутящим моментом – при закисших соединениях.
- Проникающая смазка (например, WD-40) – для обработки крепежа за 10–15 минут до откручивания.
- Металлическая щётка – для очистки резьбовых соединений от грязи и ржавчины.
- Пластиковая заглушка или шланг с зажимом – для перекрытия тормозной магистрали после отсоединения шланга от суппорта.
- Ёмкость для сбора тормозной жидкости – минимум 0,5 литра, желательно с крышкой.
- Нитриловые перчатки и ветошь – для защиты рук и очистки рабочих поверхностей.
Перед демонтажем проверь уровень тормозной жидкости в бачке. При необходимости откачай часть жидкости, чтобы исключить её перелив при выдавливании поршней. Также обеспечь хорошее освещение в зоне колеса, особенно при работе в гараже без стационарного света.
Как правильно поднять и зафиксировать УАЗ Буханка для работы
1. Подготовка площадки: Установите автомобиль на ровную, плотную поверхность. Исключите уклоны и мягкий грунт. Асфальт или бетон предпочтительнее. Убедитесь в наличии запаса пространства вокруг машины.
2. Необходимые инструменты: Гидравлический домкрат грузоподъёмностью не менее 2 тонн, два надёжных подпорных козла, противооткатные упоры, монтировка или баллонный ключ для ослабления гаек колёс.
3. Подготовка автомобиля: Установите рычаг коробки передач в нейтральное положение, включите стояночный тормоз. Подложите противооткатные упоры под колёса, противоположные той оси, которую будете поднимать. Например, если поднимается передняя часть, упоры ставятся под задние колёса.
4. Подъём автомобиля: Домкрат устанавливается под штатные усиленные точки – под передней поперечиной рамы или под задним мостом ближе к ресоре. Поверхность чашки домкрата должна плотно прилегать к раме. Поднимайте плавно, контролируя устойчивость конструкции.
5. Установка на опоры: Как только колёса оторвутся от земли на 5–7 см, подставьте подпорные козлы под раму с обеих сторон. Высота должна быть одинаковой. Опустите домкрат до полной передачи нагрузки на козлы. Никогда не оставляйте автомобиль только на домкрате.
6. Проверка устойчивости: Пошатайте кузов. При отсутствии люфтов и перекосов можно начинать работу. Если есть сомнения в жёсткости конструкции – повторите установку.
Никогда не работайте под автомобилем без установки опорных козлов. Пренебрежение этим требованием может привести к травмам.

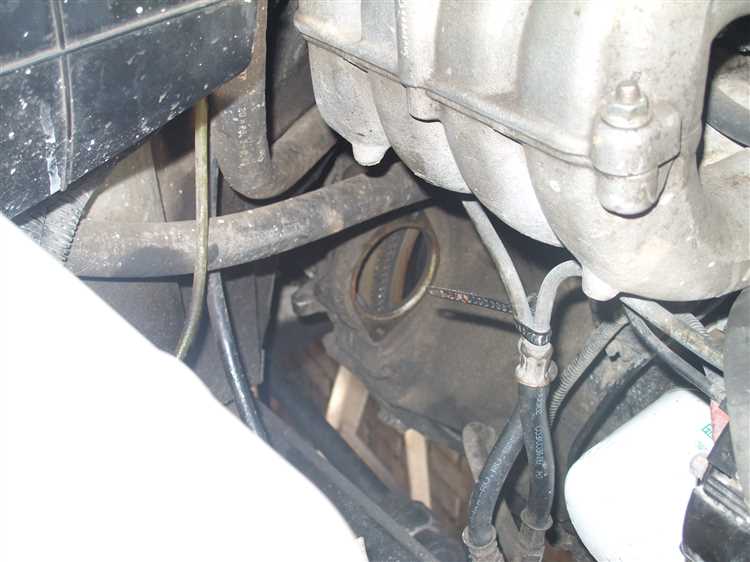

Шаг 1: Освобождение тормозного шланга от суппорта
Перед началом работ необходимо обеспечить доступ к тормозному суппорту. Поддомкратьте автомобиль, установите надёжные опоры под раму, снимите колесо.
Для отсоединения тормозного шланга понадобится гаечный ключ на 17 (тормозная трубка) и на 14 (болт крепления шланга к кронштейну). Работу проводите в перчатках, чтобы избежать контакта с тормозной жидкостью.
Сначала ослабьте штуцер шланга в месте соединения с корпусом суппорта. Крутить нужно аккуратно, чтобы не повредить резьбу. Если соединение прикипело, обработайте его проникающей смазкой и подождите 10–15 минут.
После ослабления штуцера, зажмите его с двух сторон ключами, чтобы предотвратить проворачивание трубки. Аккуратно отверните шланг, удерживая трубку неподвижно. Сразу после отсоединения заткните отверстие в шланге пластиковым колпачком или наденьте резиновую заглушку – это предотвратит вытекание жидкости.
Затем открутите болт, фиксирующий шланг на кронштейне кузова. Это освободит шланг полностью, обеспечив свободный доступ к демонтажу суппорта.
Убедитесь, что шланг не натянут и не перекручен. При повреждении резьбы, износе или трещинах рекомендуется заменить шланг перед обратной установкой.
Шаг 2: Снятие крепежных болтов суппорта
Перед откручиванием болтов необходимо очистить их от грязи и ржавчины с помощью металлической щетки и проникающей смазки. Это снижает риск срыва грани и упрощает демонтаж.
На УАЗ Буханка суппорт крепится двумя болтами с шестигранной головкой под ключ на 17 мм. Для их откручивания потребуется трещотка с удлинителем или вороток с хорошим рычагом. При сильной прикипевшей резьбе используйте ударный гайковерт или легкие удары молотком по головке ключа.
Откручивать болты следует равномерно, удерживая суппорт рукой, чтобы он не упал при снятии. Не допускайте перекоса – это может повредить резьбу в посадочном месте.
После извлечения болтов аккуратно отложите их в сторону, избегая попадания грязи в резьбовую часть. Поврежденные или сильно изношенные болты необходимо заменить на аналогичные по прочности (класс прочности не ниже 10.9).
Шаг 3: Демонтаж суппорта с тормозного диска
Перед снятием суппорта необходимо обеспечить свободный доступ к его крепежу и убедиться, что тормозной шланг не находится под натяжением.
- Открутите направляющие болты, удерживающие суппорт. На УАЗ Буханка обычно используются болты под ключ на 17 мм. При наличии ржавчины используйте проникающую смазку.
- После выкручивания болтов аккуратно сдвиньте суппорт с тормозного диска. В случае прикипания используйте резиновый молоток или монтажку, но не прикладывайте усилие к поршню.
- Подвесьте суппорт к раме проволокой или крюком, чтобы избежать нагрузки на тормозной шланг. Не допускайте его провисания.
- Проверьте состояние направляющих и пыльников. При обнаружении трещин или утечек тормозной жидкости продолжать сборку нельзя.
Если диск сильно изношен или имеет выработку, целесообразно сразу оценить необходимость его замены до установки суппорта обратно.

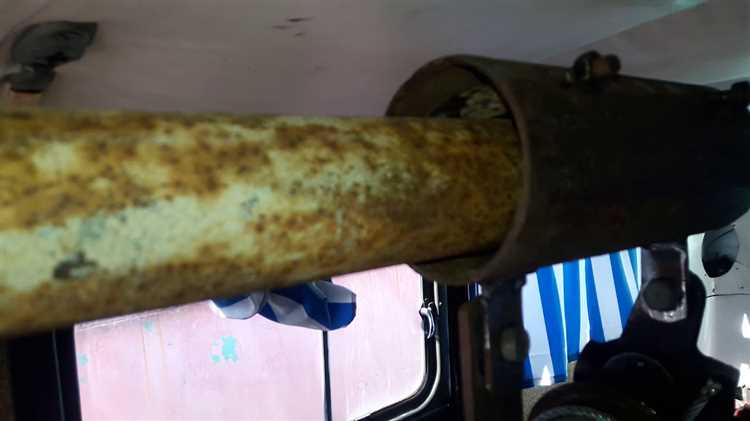

Шаг 4: Осмотр состояния тормозных колодок и дисков
Снимите суппорт и аккуратно отведите его в сторону, не перегибая тормозной шланг. Убедитесь, что он не находится под напряжением – при необходимости временно зафиксируйте его проволокой или стяжкой к раме.
Проверьте толщину фрикционного слоя тормозных колодок. Минимально допустимое значение – 2 мм. Если слой изношен неравномерно или достиг предельного значения, колодки подлежат замене. Также обратите внимание на наличие трещин, сколов и следов перегрева – такие признаки указывают на необходимость замены, даже если толщина допустима.
Осмотрите тормозной диск. Его рабочая поверхность должна быть гладкой, без глубоких борозд и раковин. Замерьте толщину диска штангенциркулем или микрометром. Заводской минимум для УАЗ Буханка – 10,5 мм. Если толщина ниже или имеются термические пятна, диск требует замены.
Проверьте биение диска вручную, вращая ступицу и наблюдая за зазором между диском и неподвижным предметом (например, отверткой). Видимое отклонение указывает на деформацию.
При обнаружении любых дефектов замените изношенные компоненты парой (оба колеса одной оси). Нарушение симметрии износа влияет на стабильность торможения и срок службы новых деталей.
Шаг 5: Подготовка к установке суппорта обратно
Проверьте состояние направляющих пальцев. Они не должны иметь следов коррозии, заусенцев или износа. При необходимости замените. Очистите посадочные места направляющих и смажьте их термостойкой смазкой типа «ШРУС-4» или аналогичной.
Осмотрите уплотнительные манжеты. При наличии трещин, деформаций или потери эластичности замените. Очистите суппорт от грязи и старой смазки, уделяя внимание резьбовым отверстиям и местам прилегания.
Проверьте тормозной шланг на предмет трещин, вздутий и подтеков. Если обнаружены повреждения – заменить. Убедитесь, что штуцер не повреждён и не сорвана резьба.
Очистите тормозной диск от ржавчины и пыли. Используйте металлическую щётку или очиститель тормозов. Диск должен быть сухим, без масляных пятен и налёта.
Проверьте целостность резьбы в крепёжных отверстиях на поворотном кулаке. Если резьба сорвана – восстановите резьбовыми вставками или метчиком соответствующего диаметра.
Подготовьте болты крепления суппорта, очистив их резьбу и при необходимости обработав фиксатором резьбы средней фиксации. Не используйте старые болты с сорванной резьбой или следами вытяжки.
Убедитесь, что поршень суппорта полностью утоплен. Для этого используйте струбцину или специализированный инструмент, действуя равномерно, чтобы не повредить манжету.
Вопрос-ответ:
Нужно ли снимать тормозной шланг при снятии суппорта, или его можно оставить подключённым?
Тормозной шланг можно не отсоединять, если вы планируете просто заменить колодки или осмотреть суппорт. В этом случае суппорт можно аккуратно подвесить на проволоку или пластиковую стяжку к пружине подвески, чтобы не перегибать шланг и не создавать лишнюю нагрузку. Однако если вы собираетесь полностью заменить суппорт или перебрать его на верстаке, шланг всё же придётся отсоединить. Перед этим стоит зажать шланг специальным зажимом или пережимом, чтобы минимизировать вытекание тормозной жидкости.
Какие ключи и инструменты точно понадобятся для снятия суппорта на УАЗ Буханке?
Для снятия суппорта на УАЗ Буханке вам пригодится набор головок (лучше с трещоткой), накидные ключи, желательно на 17 и 19 мм, а также шестигранник — в зависимости от конкретной модели суппорта. Не лишним будет и проникающая жидкость типа WD-40, поскольку болты часто закисают. Также удобно иметь металлическую щётку для очистки резьбы, молоток для лёгких ударов, если суппорт прикипел, и ёмкость для сбора тормозной жидкости, если вы решите отсоединять шланг.
Можно ли обойтись без ямы или подъёмника при снятии суппорта?
Да, при желании можно обойтись без ямы или подъёмника. Достаточно поддомкратить нужную сторону и надёжно установить машину на опору. Главное — обеспечить устойчивость автомобиля, поскольку работа с тормозной системой требует аккуратности. Колесо снимается, и доступ к суппорту открывается вполне нормально, особенно на УАЗ Буханке с её высоким клиренсом. Однако на яме или подъёмнике работать, конечно, удобнее — легче подобраться и всё лучше видно.
Как понять, что суппорт нужно снимать, а не просто заменить колодки?
Если тормозные колодки изношены равномерно и не заедают, то снимать суппорт полностью, скорее всего, не придётся — достаточно будет его отвести и заменить колодки. Но если колодки стираются неравномерно, тормозной диск перегревается, колёса блокируются или слышен характерный скрип, стоит подозревать закисание поршня или направляющих. В таких случаях суппорт нужно снимать для разборки, очистки и смазки, а иногда и для замены направляющих или самого механизма.
