Как собрать коробку на уаз патриот даймос

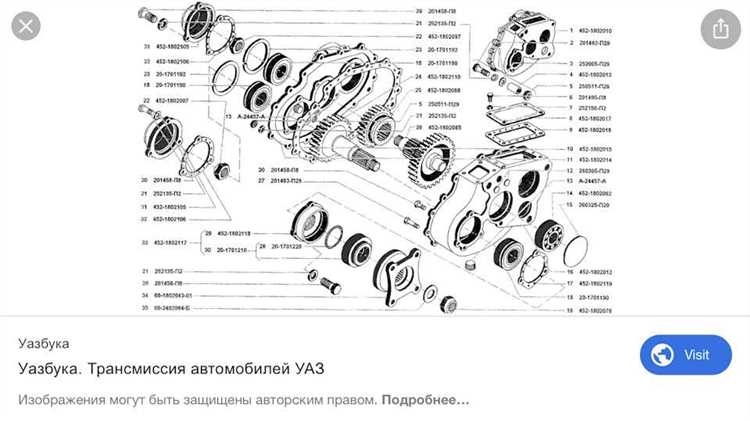

Сборка коробки передач Даймос на УАЗ Патриот требует точного соблюдения технических допусков и правильной последовательности монтажа компонентов. Эта трансмиссия имеет пятиступенчатую схему с синхронизаторами на всех передачах, кроме задней. Основные сложности возникают при установке шестерён и синхронизаторов, особенно если коробка разбиралась без фиксации порядка элементов.

Перед началом работ необходимо подготовить чистую рабочую поверхность, комплект новых подшипников, стопорных колец и герметик для фланцев. Обязательно проверьте состояние шестерён и шлицов на вторичном валу – износ более 0,3 мм считается критическим. Все детали должны быть тщательно обезжирены перед установкой.

Сборку следует начинать с установки первичного вала и его подшипника. Затем монтируется вторичный вал с синхронизаторами в правильной ориентации: на второй передаче стопор должен быть обращён наружу. После этого устанавливаются промежуточный вал, шестерни и подшипники. При затяжке гайки вторичного вала используйте динамометрический ключ с усилием 120 Н·м, контролируя свободный ход вращения.

Перед окончательной сборкой корпуса коробки проверьте зазор между шестернями с помощью щупа – он не должен превышать 0,2 мм. Не пренебрегайте регулировкой вилок переключения передач, особенно третьей и пятой: неправильное положение приведёт к самопроизвольному выбиванию скоростей. Финальный этап – герметизация стыков, заливка трансмиссионного масла GL-4 75W-90 объёмом 1,8 литра и проверка на утечки при вращении валов вручную.

Подготовка инструментов и рабочей зоны для сборки коробки передач

Перед началом сборки коробки передач УАЗ Патриот с трансмиссией Dymos необходимо обеспечить полную организацию рабочего пространства и наличие специализированного инструмента. Рабочая зона должна быть сухой, хорошо освещённой и защищённой от пыли. Оптимальная температура – от +15 до +25 °C. Все поверхности необходимо очистить от грязи и обезжирить.

Для работы потребуются следующие инструменты: динамометрический ключ с диапазоном до 200 Н·м, торцевые головки на 10, 12, 14, 17 и 19 мм, вороток с удлинителями, съёмник стопорных колец, молоток с медной или резиновой набойкой, выколотки диаметром 6 и 10 мм, пластиковая щётка, штангенциркуль, отвертки с плоским и крестообразным жалом. Также необходим фиксатор резьбы средней фиксации, технический фен и промывочная ванна для деталей.

Прокладки и сальники следует выложить на чистую ткань. Все подшипники и шестерни должны быть предварительно осмотрены на предмет износа, задиров и люфтов. При обнаружении повреждений – заменить до начала сборки. Перед установкой – детали прогреваются до +80 °C в сушильном шкафу либо техническим феном, что облегчает посадку.

Масло трансмиссионное GL-4 75W-85 необходимо подготовить заранее – минимум 2 литра. Также потребуется герметик, стойкий к маслам и высоким температурам, например Loctite 598 или аналогичный.

Рабочее место должно иметь отдельный стол для сборки, с покрытием, исключающим скольжение деталей. Категорически запрещается проводить сборку на полу или возле источников пыли и влаги. Все действия выполняются в перчатках из нитрила без талька, чтобы исключить загрязнение деталей.

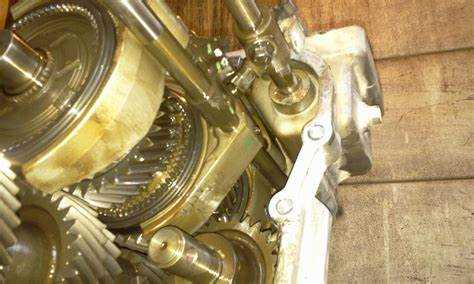

Проверка состояния шестерен и синхронизаторов перед сборкой

Перед сборкой коробки передач УАЗ Патриот с коробкой Dymos необходимо тщательно осмотреть все шестерни и синхронизаторы на наличие износа, повреждений и дефектов, способных повлиять на работу узла.

• Осмотрите зубья всех шестерен на наличие задиров, сколов, трещин и следов перегрева. Особенно обратите внимание на ведущие и ведомые шестерни первой и второй передач – они подвержены наибольшей нагрузке.
• Проверьте отсутствие раковин, выкрашиваний и износа рабочей поверхности зубьев. Допустимая ширина изношенного участка – не более 10% от общей ширины зуба.
• Контроль зазорности в зацеплении: при наличии люфта более 0,3 мм (при покачивании шестерни на валу) шестерню следует заменить.
• Проверьте посадку шестерен на валах – не допускается осевой люфт более 0,1 мм или наличие вращательного люфта.
• Осмотрите ступицы синхронизаторов на наличие выработки и трещин. Шлицевое соединение должно быть чистым, без задиров. Наличие замятого или погнутого зуба недопустимо.
• Проверка колец синхронизаторов: кольцо должно плотно садиться на конус шестерни и не проворачиваться при ручном усилии. Зазор между рабочими поверхностями не должен превышать 0,5 мм. При большем зазоре синхронизатор теряет эффективность.
• Осмотрите блокировочные кольца на износ зубчатой части. При сточенном профиле или повреждении углов сопряжения кольцо подлежит замене.
• Проверьте состояние стопорных и пружинных элементов. Потеря упругости пружины более 10% от номинального значения – причина нестабильной работы синхронизатора.

Все детали, вызывающие сомнение, подлежат замене. Использование изношенных шестерен или неисправных синхронизаторов приводит к шуму, затруднённому переключению и быстрому выходу из строя коробки передач.

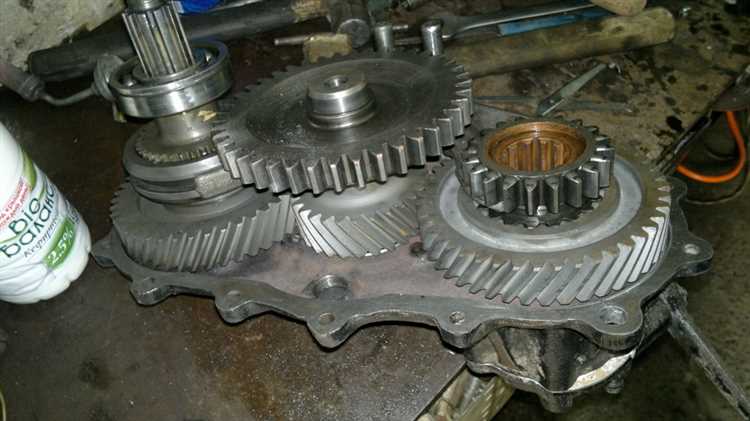

Установка первичного вала и проверка осевого зазора

Перед установкой первичного вала УАЗ Патриот Даймос убедитесь в исправности подшипника и отсутствии следов износа на шлицах. Вал должен быть предварительно очищен от консервирующей смазки и обработан трансмиссионным маслом.

Вставьте первичный вал в отверстие картера сцепления, следя за совмещением шлицов с муфтой синхронизатора. Легкое усилие при установке допустимо, чрезмерное – признак перекоса либо загрязнения. Убедитесь, что вал встал в посадочное место без перекосов и имеет свободное вращение вручную.

Для проверки осевого зазора используйте щуп: допустимое значение – 0,05–0,15 мм. Измерение проводится между торцом подшипника и стопорным кольцом. При превышении допуска требуется установка регулировочной шайбы нужной толщины. Шайбы подбираются индивидуально, ориентируясь на фактический зазор.

После регулировки зазора повторно проверьте легкость вращения вала и отсутствие люфта. В случае тугого хода пересмотрите подбор шайбы либо проверьте правильность посадки подшипника. Контрольные замеры выполняются до окончательной сборки коробки.

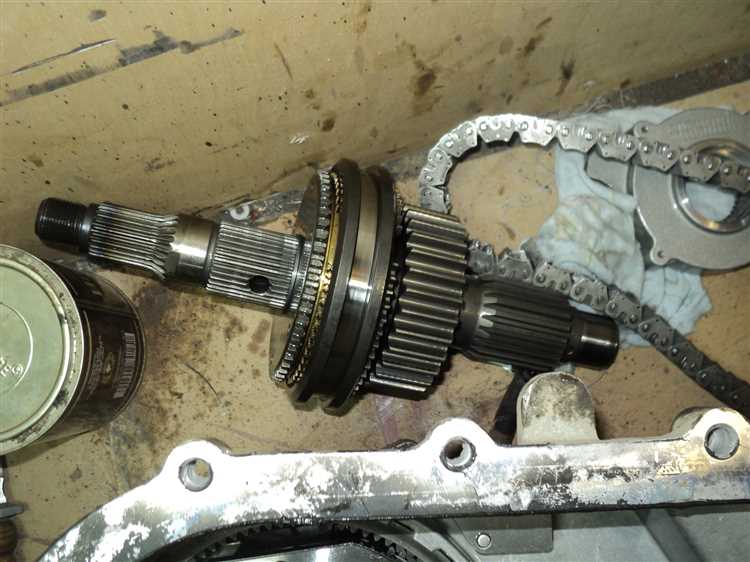

Монтаж вторичного вала с учетом правильной ориентации шестерен

Перед установкой вторичного вала необходимо убедиться в соответствии маркировок на шестернях и валу. Шестерня пятой передачи должна быть ориентирована к заднему подшипнику, а синхронизатор – строго по шлицам, без перекоса. Внутренняя шлицевая часть шестерни должна свободно надеваться на вал без усилий, с минимальным люфтом.

Нижеприведённая таблица содержит положения основных шестерен относительно вторичного вала и рекомендации по их установке:

После установки каждой шестерни необходимо проворачивать вал вручную, контролируя легкость хода и отсутствие закусываний. Синхронизаторы должны работать без подклиниваний, а стопорные кольца – плотно фиксировать элементы. Завершив установку, вал следует временно зафиксировать, чтобы исключить смещение элементов при сборке картера коробки.

Установка промежуточного вала и регулировка подшипников

Перед установкой промежуточного вала УАЗ Патриот Даймос необходимо тщательно очистить посадочные поверхности картера коробки и проверить состояние обойм подшипников. Внутренние кольца не должны иметь задиров или износа. Наружные кольца фиксируются в картере без люфта. Смазка применяется строго консистентная, типа Литол-24.

Установку вала начинают с посадки подшипников на шейки. Подшипники напрессовываются через оправку с равномерным усилием до упора во внутреннее кольцо. Использование молотка категорически запрещено – деформация обойм приведет к биению и шуму при работе коробки.

После установки подшипников вал аккуратно вводится в картер. Следует убедиться, что посадка ровная, без перекоса. Подшипники должны войти в гнёзда с минимальным зазором. При затруднении не допускается применение силы – сначала проверяется соосность и чистота посадочных мест.

Регулировка выполняется путем подбора регулировочных колец между наружными кольцами подшипников и картером. Цель – добиться минимального осевого зазора, при этом вал должен вращаться без усилия. Допустимое натяжение в подшипниках – до 0,05 мм. Проверка производится с помощью индикатора часового типа, закрепленного на корпусе.

После установки и регулировки вал фиксируется стопорными кольцами. Все крепежи затягиваются моментом, указанным в технической документации: 25–30 Н·м. Завершается этап проверкой легкости вращения вала вручную – он должен свободно прокручиваться без рывков и заеданий.

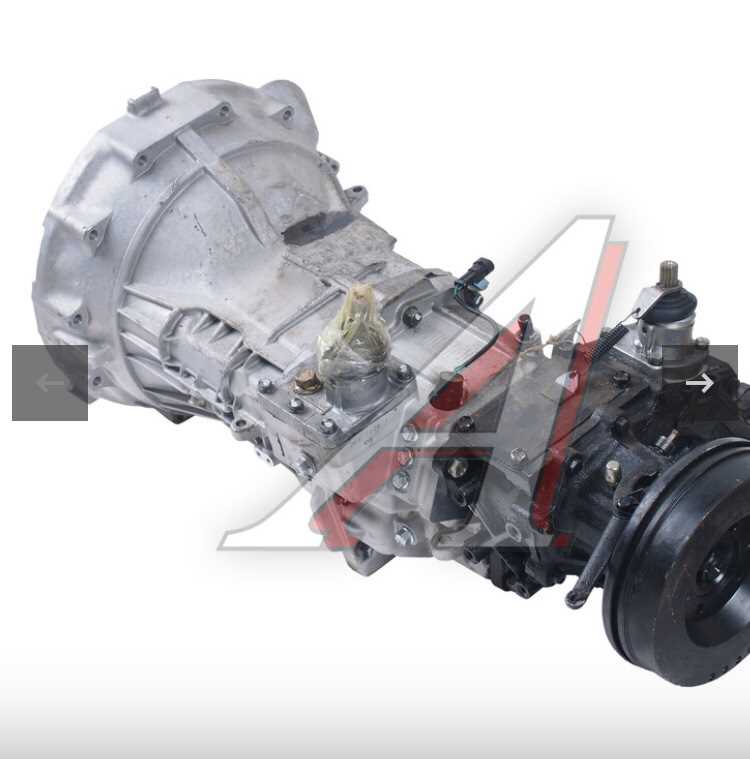

Сборка корпуса коробки и установка уплотнительных элементов

Перед сборкой корпуса коробки УАЗ Патриот Даймос необходимо тщательно очистить все элементы от загрязнений и следов старой смазки. Работы начинают с установки внутренних элементов корпуса: первичного и вторичного валов, которые должны свободно вращаться, не создавая излишнего трения. Убедитесь, что втулки на валах установлены корректно, а все направляющие и посадочные места смазаны специальным маслом для коробок передач.

После размещения внутренних компонентов, приступаем к сборке корпуса. Используйте крепежные болты, рекомендованные производителем, и затягивайте их в строгой последовательности. Обычно рекомендуется начинать с центральных точек, равномерно распределяя усилие по всему периметру. Это предотвращает деформацию корпуса и гарантирует правильную герметичность.

Установка уплотнительных элементов требует особой внимательности. Прокладки и сальники должны быть заменены на новые, так как старые элементы могут утратить свои свойства. Обратите внимание на правильность их установки: сальники должны быть размещены без перекосов, а прокладки – точно по контуру, исключая возможные складки или повреждения. Особое внимание стоит уделить уплотнению шлицевых соединений и мест соединения с масляными каналами.

Для улучшения герметичности можно использовать специализированные герметики, но важно соблюдать дозировку и не наносить их в избытке, чтобы избежать попадания в механизмы коробки. Убедитесь, что герметик равномерно распределён по всем соединительным участкам, и не создаёт излишнего давления на уплотнительные элементы.

После установки всех уплотнительных элементов проведите визуальный осмотр и проверьте корпус на наличие возможных дефектов и повреждений. Только после этого можно продолжать дальнейшую сборку коробки и переходить к установке внешних элементов.

Проверка работы механизма переключения передач после сборки

Для начала, включите нейтраль и запустите двигатель. Убедитесь, что сцепление полностью выжато. Если коробка передач не переключается с усилием или с рывками, это может свидетельствовать о проблемах с подшипниками или синхронизаторами.

Далее переключите передачи поочередно, начиная с первой. Каждая передача должна включаться чётко, без заеданий. При этом обратите внимание на звук и вибрации: если слышны посторонние звуки, это может говорить о неправильной установке рычага или износе шестерен.

Особое внимание уделите включению задней передачи. Часто проблемы с задней передачей могут быть связаны с износом синхронизаторов или неправильной регулировкой механизмов. При исправной коробке задняя передача должна включаться плавно, без усилий.

Для проверки работы механизма переключения передач на дороге, выполните несколько тестовых манёвров: ускорение и замедление при переключении с первой на вторую, с третьей на четвёртую и т.д. Если передачи включаются с трудом, необходимо дополнительно проверить сцепление на возможные неисправности.

В процессе проверки не забывайте следить за утечками масла. Если оно просачивается в районе привода или сальников, это может быть признаком неправильной сборки коробки передач.

По завершению тестов убедитесь, что механизм переключения не имеет люфта и работает без сбоев. Если выявлены отклонения, не откладывайте диагностику и устранение неисправностей. Важно помнить, что правильная настройка механизма переключения – залог долгосрочной работы коробки передач и безопасности на дороге.

Вопрос-ответ:

Как правильно собрать коробку передач на УАЗ Патриот Даймос?

Для сборки коробки передач на УАЗ Патриот Даймос следует придерживаться пошагового подхода. Начните с того, чтобы тщательно подготовить все необходимые инструменты и детали. Процесс сборки включает установку шестерен и валов в корпус коробки, а также правильное распределение смазки и герметика. Важно следить за точным расположением всех элементов, чтобы избежать их повреждения в процессе эксплуатации.

Какие основные трудности могут возникнуть при сборке коробки передач на УАЗ Патриот Даймос?

Одной из основных проблем является сложность установки и выравнивания шестерен на валу. Иногда могут возникнуть трудности при снятии старой коробки или замене поврежденных деталей. Также важно обеспечить правильную настройку сцепления, чтобы избежать заедания или других неисправностей после сборки. Для предотвращения таких проблем рекомендуется внимательно изучить инструкцию и, при необходимости, обратиться к специалистам.

Нужно ли менять масло в коробке передач УАЗ Патриот Даймос при сборке?

Да, при сборке коробки передач рекомендуется заменить масло на новое. Старое масло может содержать загрязнения и частицы изношенных деталей, которые могут повлиять на работу трансмиссии. Использование масла соответствующей марки и вязкости помогает обеспечить плавную работу коробки передач и продлить ее срок службы.

Какую смазку использовать при сборке коробки на УАЗ Патриот Даймос?

Для сборки коробки передач на УАЗ Патриот Даймос рекомендуется использовать трансмиссионное масло или смазку, подходящую для данной модели автомобиля. Важно выбирать продукт, соответствующий техническим характеристикам, указанным в руководстве по эксплуатации. Обычно для таких автомобилей подходят масла, которые обеспечивают хорошую защиту от износа и сохраняют свои свойства при различных температурных режимах.

Что делать, если коробка передач на УАЗ Патриот Даймос после сборки не включается?

Если коробка передач не включается после сборки, возможно, причина кроется в неправильной настройке сцепления или в установке рычага. Проверьте, не застревают ли шестерни и вал, а также убедитесь в правильности их положения. Также стоит проверить, не повреждены ли синхронизаторы или механизмы переключения. В случае трудностей с диагностикой, лучше обратиться к специалистам для более детального осмотра и устранения неисправности.

Как правильно собрать коробку на УАЗ Патриот Даймос?

Для сборки коробки на УАЗ Патриот Даймос необходимо сначала тщательно подготовить все необходимые инструменты и запчасти. Начните с отсоединения старой коробки передач, если она уже была установлена. После этого аккуратно снимите соединения, проверьте все крепежи и обрати внимание на состояние подшипников и сальников. Следующий шаг — установка новых компонентов коробки, включая механизмы синхронизаторов и валов. Важно соблюдать правильную последовательность при монтаже деталей, чтобы избежать повреждений. После сборки коробки стоит проверить ее на наличие люфтов и утечек масла. Не забудьте провести пробную поездку, чтобы убедиться в корректной работе коробки передач.
