Как собрать поворотный кулак на уаз буханка

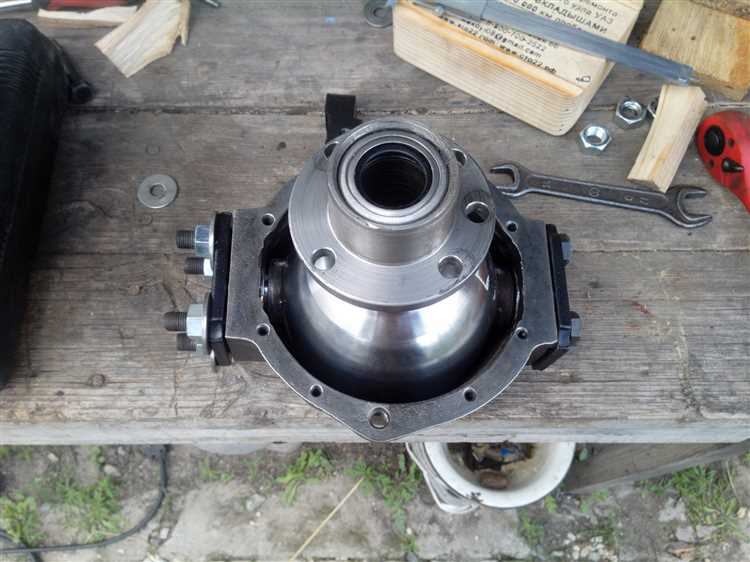

Поворотный кулак УАЗ «Буханка» – элемент передней оси, обеспечивающий поворот колес и передачу усилий от рулевого механизма. Его правильная сборка влияет на управляемость, износ шин и безопасность. Конструкция включает шкворни, подшипники, сальники, опорные шайбы и сам кулак, устанавливаемый на цапфу переднего моста.

Перед сборкой необходимо убедиться в отсутствии износа посадочных мест шкворней и целостности сферической поверхности поворотного кулака. Зазор между сферой кулака и полуобоймой шкворня регулируется подбором регулировочных шайб. Рекомендуемое усилие на отрыв от оси вращения – 6–8 кг при измерении динамометром, приложенным к рычагу поворотного кулака длиной 30 см.

Подшипники поворотного кулака должны устанавливаться только после полной промывки и тщательной смазки ШРУСа высокотемпературной литиевой смазкой. Шкворни затягиваются моментом 7–8 кг·м с последующей проверкой на проворот вручную. При сборке важно использовать новые прокладки и сальники, особенно при наличии люфтов или следов утечки смазки в районе шаровой опоры.

Сборка завершена корректно, если кулак вращается с равномерным усилием, не закусывает, не имеет люфта в вертикальной и горизонтальной плоскостях. После установки рекомендуется проехать 20–30 км и повторно проверить затяжку шкворней и состояние сальников. При малейших признаках перегрева или подтеков – немедленная разборка и проверка качества сборки.

Подбор и проверка комплектующих для поворотного кулака

Перед началом сборки поворотного кулака на УАЗ Буханка необходимо обеспечить наличие всех компонентов, соответствующих оригинальной спецификации. Главные элементы: шкворни, подшипники, упорные шайбы, сальники, прокладки, стопорные кольца и крепёж.

Шкворни следует использовать закалённые, с конической посадкой и точной обработкой поверхности. Диаметр шкворня для мостов типа «Спайсер» – 25 мм, для «Гибрид» – 30 мм. Проверка осуществляется микрометром по всей длине на предмет овальности и износа. Погрешность не должна превышать 0,02 мм.

Подшипники – конические роликовые, стандарт 30205 (наружный диаметр 52 мм, внутренний – 25 мм). При проверке важно отсутствие люфта, трещин и следов перегрева. Категорически не допускается установка бывших в употреблении подшипников.

Сальники – только с двойной кромкой, материал – масло- и морозостойкий каучук (например, NBR). Диаметр – 55×40×10 мм. Проверка упругости и отсутствия повреждений обязательна.

Упорные шайбы изготавливаются из закалённой стали, толщина – не менее 2 мм. Их деформация или наличие следов от предыдущего использования недопустимы. Подбор осуществляется с учётом обеспечиваемого зазора шкворневой пары в пределах 0,03–0,06 мм.

Все крепёжные элементы (болты, гайки, шплинты) должны иметь антикоррозийное покрытие. Болты шкворней – с твёрдостью не ниже 10.9. Перед установкой резьбовую часть рекомендуется обработать фиксатором резьбы средней фиксации.

Для проверки соответствия и комплектации удобно использовать следующую таблицу:

Только после полной проверки всех деталей допускается переход к следующему этапу сборки. Невнимание к качеству комплектующих гарантированно приведёт к нарушению управляемости и ускоренному износу узла.

Подготовка рабочего места и необходимого инструмента

Перед началом сборки поворотного кулака на УАЗ Буханка требуется организовать пространство и подготовить инструменты, чтобы исключить ошибки и сэкономить время.

• Рабочая поверхность должна быть ровной, чистой и достаточно просторной. Оптимально – верстак с тисками.
• Освещение – яркое, без теней, желательно с возможностью регулировки направления света.
• Температура в помещении – не ниже +10 °C, особенно при работе с герметиками и смазками.

Инструменты и материалы, которые должны быть под рукой:

1. Набор рожковых и накидных ключей от 10 до 24 мм.
2. Торцовые головки с трещоткой, удлинителем и воротком – 12, 14, 17, 19, 22 мм.
3. Молоток слесарный 500–800 г и медный молоток для бережной посадки элементов.
4. Выколотки стальные и латунные разных диаметров.
5. Штангенциркуль для измерения зазоров и размеров втулок.
6. Динамометрический ключ с диапазоном от 20 до 120 Н·м.
7. Съемник для шкворней (универсальный или специальный под УАЗ).
8. Плоскогубцы, круглогубцы, отвертки шлицевые и крестовые.
9. Очиститель тормозов или керосин для обезжиривания деталей.
10. Литол-24 и графитная смазка – для сборки шкворней и подшипников.
11. Уплотнительный герметик, стойкий к маслам и вибрации (например, Permatex Ultra Black).
12. Перчатки, защитные очки, ветошь, ёмкость для отработки и мусора.

Все инструменты следует расположить в пределах досягаемости. Перед сборкой проверить комплектность деталей и наличие новых манжет, прокладок и подшипников. Не использовать повреждённые элементы или нештатные крепежи.

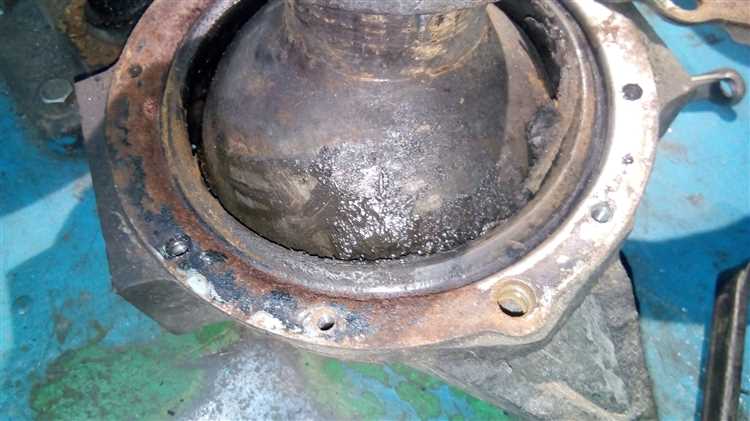

Разборка старого поворотного кулака и очистка деталей

Перед демонтажом кулака необходимо отсоединить рулевой наконечник, тормозной шланг и шкворневые крышки. Открутите ступичную гайку, снимите колесо, тормозной барабан и полуось. Извлеките подшипники ступицы, обращая внимание на состояние сепараторов и дорожек качения.

Далее снимите крышку шкворня, извлеките верхнюю и нижнюю опоры. Используйте съемник или монтировку, чтобы аккуратно демонтировать поворотный кулак с цапфы. Обратите внимание на положение регулировочных шайб – их количество и расположение необходимо зафиксировать для последующей сборки.

После разборки очистите детали от старой смазки и загрязнений. Используйте керосин или очиститель тормозов для удаления отложений с поверхности кулака, подшипников и сальников. Металлической щеткой пройдитесь по труднодоступным участкам. Осмотрите внутреннюю поверхность шаровой части кулака: наличие задиров, коррозии или трещин недопустимо.

Шкворни и посадочные места проверьте на износ. При люфте или повреждении поверхность следует заменить или восстановить. Все очищенные детали тщательно высушите, используя сжатый воздух или чистую ткань без ворса. Храните их в закрытом контейнере до сборки, чтобы исключить попадание пыли и влаги.

Установка шкворней и настройка зазоров

Перед установкой шкворней необходимо тщательно очистить посадочные гнёзда на поворотном кулаке и цапфе от грязи и следов коррозии. Поверхности должны быть сухими и чистыми. Шкворни устанавливаются строго в соответствии с ориентацией – верхний и нижний отличаются по конструкции: нижний шкворень – с масляным каналом и пресс-маслёнкой, верхний – глухой.

При запрессовке используйте тиски или специализированный пресс. Допускается лёгкое вбивание медной киянкой, избегая перекоса. После установки шкворней устанавливаются опорные шайбы и регулировочные пакеты.

Регулировка зазоров начинается с подбора толщины регулировочных прокладок между цапфой и поворотным кулаком. Цель – обеспечить предварительный натяг в пределах 6–15 кг при проворачивании кулака без шкворневых сальников. Измеряется динамометром с усилием, приложенным на расстоянии 25 см от оси шкворня. Увеличение количества прокладок снижает натяг, уменьшение – увеличивает. Допустимое усилие – не менее 6 кг, но не более 15 кг.

После достижения нужного усилия необходимо установить шкворневые сальники, закрепить крышки и снова проверить плавность поворота. Не допускается заедание или избыточное усилие – это приведёт к ускоренному износу втулок и повышенной нагрузке на рулевой привод.

Монтаж подшипников и регулировка преднатяга

Перед установкой шариковых подшипников поворотного кулака необходимо убедиться в отсутствии дефектов на цапфе и в чистоте посадочных поверхностей. Подшипники следует устанавливать только с применением пресса или мягких наставок, исключая ударные нагрузки. Внутренние кольца подшипников должны плотно садиться на шейку цапфы без перекосов.

После установки верхнего и нижнего подшипников монтируются сепараторы с шариками и смазываются консистентной смазкой типа Литол-24. Объём смазки – не менее 40 г на один кулак. При сборке необходимо следить, чтобы смазка полностью заполняла пространство между дорожками качения.

Регулировка преднатяга выполняется с помощью набора регулировочных шайб, устанавливаемых между верхней опорной крышкой и корпусом поворотного кулака. Начинать следует с толщины шайб 1,8–2,0 мм. Крышка затягивается моментом 9–10 кгс·м, после чего проводится проверка момента проворота поворотного кулака.

Допустимое значение момента – от 2,0 до 3,5 кгс·см при отсутствии рулевого наконечника и шкворня. Измерение проводится без сальника, чтобы исключить влияние его сопротивления. При отклонении от нормы подбор шайб производится с шагом 0,1 мм. Увеличение толщины уменьшает преднатяг, уменьшение – увеличивает. Контроль осуществляется до достижения стабильного усилия вращения без рывков и заеданий.

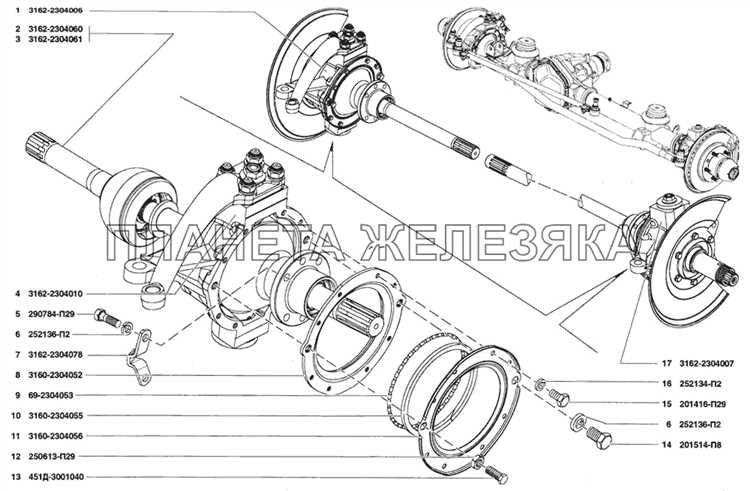

Установка сальников и проверка герметичности узла

1. Установка сальников: Для начала убедитесь, что рабочие поверхности на поворотном кулаке чистые и не имеют повреждений. Сальники должны быть установлены аккуратно, без перекосов и повреждений. Если сальник имеет защитный кожух, он должен быть обращен наружу. При установке сальников используйте специальный инструмент, чтобы избежать повреждения уплотнительных кромок. Зачастую сальники требуют небольшого смазывания, это необходимо для облегчения их посадки и предотвращения износа при первом пуске. Используйте масло, которое применяете для трансмиссии, чтобы не нарушить совместимость материалов.

2. Проверка герметичности: После установки сальников важно проверить герметичность узла. Это можно сделать с помощью простого метода – залить в узел небольшое количество жидкости (например, масло) и после установки кулака проверить, не возникает ли утечек. Второй метод – это использование манометра, подключив его к системе. Под давлением манометр должен показать стабильное значение, без падения давления в течение длительного времени.

3. Регулировка сальников: Если сальник установлен с нарушением посадки, может возникнуть утечка. В этом случае необходимо провести повторную разборку и корректировку. Проверьте, чтобы сальник не был излишне затянут, это может привести к его быстрому износу. Контролируйте посадку сальника, избегая перекосов, которые также могут стать причиной утечек.

4. Дополнительные рекомендации: После проверки герметичности не забывайте протестировать поворотный кулак на ходу, чтобы убедиться в отсутствии посторонних шумов и вибраций. Любое отклонение может свидетельствовать о проблемах с установкой сальников или других компонентах узла.

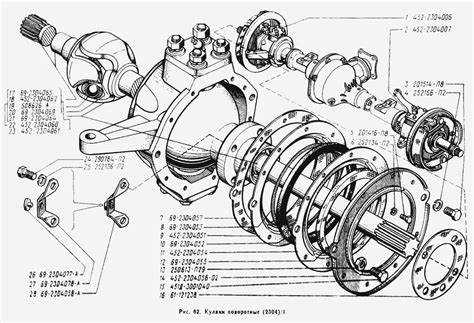

Сборка поворотного кулака с кулачком и поворотным рычагом

Процесс сборки поворотного кулака на УАЗ Буханка начинается с подготовки всех необходимых деталей. Важно, чтобы все компоненты были очищены от загрязнений и повреждений перед сборкой, так как это напрямую влияет на качество работы и срок службы узла.

1. Вставка кулачка в поворотный кулак начинается с его точного расположения в посадочном месте. Убедитесь, что кулачок устанавливается без заеданий, и его поверхность не имеет излишних зазоров. На некоторых моделях УАЗ перед установкой кулачка может потребоваться смазка для предотвращения раннего износа.

2. Установите поворотный рычаг на место, проверив его состояние и отсутствие трещин или деформаций. Поворотный рычаг должен быть установлен так, чтобы его ось точно совпадала с осью поворотного кулака. Несоответствие может привести к некорректной работе подвески и быстрому износу деталей.

3. После установки рычага и кулачка, зафиксируйте их с помощью крепежных элементов. Обратите внимание на момент затяжки болтов и гаек – они должны быть затянуты с учетом рекомендаций производителя. Избыточная затяжка может привести к повреждению резьбы, а недостаточная – к ослаблению креплений и снижению устойчивости узла.

4. Далее проверьте свободный ход поворотного рычага и кулачка. При вращении не должно быть люфта или посторонних звуков. Если они присутствуют, рекомендуется проверить все установочные размеры и параметры, а также провести повторную сборку с устранением возможных причин заедания.

5. Последним этапом является контроль за уровнем смазки в подшипниках и других движущихся частях. Используйте качественные смазочные жидкости, соответствующие характеристикам для эксплуатации в условиях УАЗ Буханка. Это предотвратит ускоренный износ и обеспечит стабильную работу узла.

Проверка углов поворота и свободного хода рулевого управления

Для обеспечения правильной работы рулевого управления на УАЗ «Буханка» необходимо регулярно проверять углы поворота и свободный ход рулевого колеса. Неправильные настройки могут привести к ухудшению маневренности и увеличению износа компонентов.

Процесс проверки можно разделить на два этапа: измерение углов поворота и проверка свободного хода.

Проверка углов поворота

Углы поворота рулевого колеса определяют максимальный угол, на который колеса могут отклоняться влево и вправо. Стандартные значения углов для УАЗ «Буханка» составляют:

• Угол поворота влево: 35-40 градусов.
• Угол поворота вправо: 35-40 градусов.

Для проверки углов поворота выполните следующие действия:

1. Установите машину на ровную поверхность и включите стояночный тормоз.
2. Поверните рулевое колесо до упора влево и вправо.
3. Измерьте угол поворота с помощью угломера или с использованием рулетки и разметки на колесах.
4. Убедитесь, что углы соответствуют рекомендованным значениям.

Если углы поворота выходят за пределы нормы, проверьте следующие элементы:

• Проблемы с рулевыми наконечниками и тягами.
• Износ и повреждения рулевого механизма.
• Неисправности в подвеске и подшипниках ступиц.

Проверка свободного хода рулевого управления

Свободный ход рулевого колеса должен быть минимальным, чтобы обеспечить точность управления. Нормальный свободный ход для УАЗ «Буханка» не должен превышать 10-15 мм.

Для проверки свободного хода:

1. Поверните рулевое колесо в одну сторону до упора, затем в другую.
2. Определите наличие люфта, вращая рулевое колесо в обе стороны, удерживая его в нейтральном положении.
3. Измерьте люфт рулевого колеса, он должен быть в пределах нормы.

Если свободный ход превышает норму, проверьте:

• Натяжение рулевых тяг и наконечников.
• Состояние подшипников в рулевом механизме.
• Наличие износа в шестерне и червячном валу рулевого управления.

Тщательная проверка и регулировка этих элементов обеспечат стабильную работу рулевого управления и повысит безопасность эксплуатации автомобиля.

Вопрос-ответ:

Как правильно собрать поворотный кулак на УАЗ Буханка?

Для сборки поворотного кулака на УАЗ Буханка потребуется несколько ключевых этапов. Сначала необходимо убедиться, что все детали кулака чистые и в хорошем состоянии, без излишков масла или грязи. Затем установите в кулак подшипники и аккуратно фиксируйте их в посадочные места. После этого устанавливаются тормозные колодки и другие элементы, такие как тормозные шланги и поворотные рычаги. Важным моментом является правильная установка шаровых опор и болтов крепления, их нужно затянуть с определённым усилием, чтобы избежать люфта в процессе эксплуатации.

Как избежать ошибок при сборке поворотного кулака на УАЗ Буханка?

Одной из главных ошибок при сборке является неправильная последовательность установки деталей. Важно следовать инструкции производителя и избегать пропусков в процессе. Также стоит обратить внимание на состояние подшипников и шаровых опор — они не должны иметь дефектов. Проверяйте все элементы на наличие трещин или износа перед установкой. При затяжке болтов и гаек используйте динамометрический ключ, чтобы соблюсти требуемое усилие и не повредить резьбу или посадочные места. Проверьте все соединения после сборки, чтобы избежать возможных неисправностей в процессе эксплуатации.

Какие инструменты нужны для сборки поворотного кулака на УАЗ Буханка?

Для правильной сборки поворотного кулака на УАЗ Буханка потребуется несколько основных инструментов. Во-первых, необходим набор торцевых ключей для снятия и установки болтов. Во-вторых, вам понадобится динамометрический ключ, чтобы правильно затянуть все элементы с нужным усилием. Для установки подшипников пригодится пресс, а также молоток с мягкой обкладкой для аккуратного монтажа. Также не забудьте об инструментах для снятия тормозных колодок и регулировки подвески, если это необходимо.

Как часто нужно проверять поворотный кулак на УАЗ Буханка?

Поворотный кулак следует проверять при каждом техническом осмотре автомобиля, особенно если наблюдаются посторонние шумы или люфт в подвеске. Особенно важно это делать после интенсивных поездок по плохим дорогам или при частых нагрузках на подвеску. Рекомендуется регулярно проверять состояние подшипников, шаровых опор и креплений. Если возникают сомнения в их исправности, лучше сразу заменить детали, чтобы избежать более серьезных поломок и повысить безопасность движения.

Что может повлиять на долговечность поворотного кулака на УАЗ Буханка?

На долговечность поворотного кулака влияет несколько факторов. Во-первых, это качество сборки, особенно правильная установка подшипников и шаровых опор. Во-вторых, частота и условия эксплуатации: частые поездки по сложным и неровным дорогам могут значительно увеличить нагрузку на кулак, ускоряя его износ. Третьим важным моментом является регулярная смазка подшипников и проверка состояния подвески. Неправильная эксплуатация, такие как агрессивное вождение или недостаточное внимание к техническому состоянию автомобиля, также могут существенно сократить срок службы поворотного кулака.

Как собрать поворотный кулак на УАЗ Буханка?

Сборка поворотного кулака на УАЗ Буханка начинается с подготовки всех необходимых деталей: кулак, втулки, подшипники и другие элементы подвески. Сначала устанавливаются подшипники на корпус кулака, после чего устанавливается ступица с тормозным диском. Важно обратить внимание на правильную ориентацию всех частей и четко следовать инструкции, чтобы избежать ошибок при сборке. После этого производится установка кулака на ось и крепление его болтами. Не забывайте проверить моменты затяжки всех элементов, чтобы обеспечить надежность работы автомобиля в дальнейшем.
