Как усилить раму на уаз головастик

Рама УАЗа-3303, известного как «Головастик», нередко подвергается высоким нагрузкам из-за перевозки тяжелых грузов по пересеченной местности. Заводская конструкция выдерживает базовые условия эксплуатации, но с годами металл теряет жесткость, появляются трещины в зонах крепления кузова и рессор. Усиление рамы – не косметическая мера, а способ существенно продлить срок службы автомобиля и повысить его надежность.

Наиболее уязвимые места – участки в районе лонжеронов перед задними колесами, поперечины в зоне крепления раздаточной коробки и области под кабиной. Усиление начинается с полной очистки поверхности рамы: пескоструйная обработка позволяет выявить скрытые дефекты, в том числе микротрещины в сварных швах. Следующий шаг – установка усиливающих накладок из стали толщиной 4–6 мм, привариваемых по всей длине поврежденного участка, с обязательным нахлестом не менее 100 мм на здоровую часть металла.

Особое внимание стоит уделить сварке: применяется полуавтомат с проволокой диаметром 1 мм и углекислым газом в качестве защитной среды. Сварные швы провариваются с двух сторон, с зачисткой и последующим грунтованием. Дополнительно рекомендуется установить дополнительные поперечные балки – минимум две, одна ближе к кабине, вторая между задними рессорами, чтобы компенсировать кручение рамы под нагрузкой.

После усиления необходимо проверить геометрию – от измерения диагоналей до установки контрольных точек. Малейшее смещение приведёт к неравномерному износу подвески и невозможности корректной установки кузовных элементов. Усиленная рама требует повторной антикоррозийной обработки: используется битумная мастика в два слоя с просушкой не менее 12 часов между нанесениями.

Определение проблемных зон рамы на УАЗ Головастик

Район передней поперечины под радиатором нередко страдает от коррозии из-за постоянного контакта с водой и грязью. Следует внимательно осмотреть сварные швы – в них часто образуются микроразрывы, особенно при эксплуатации по пересечённой местности.

В районе крепления двигателя рама может быть повреждена из-за вибраций и усталостных деформаций. Часто наблюдаются продольные трещины вдоль полок лонжеронов. Дополнительно стоит осмотреть участок над задним мостом – при перегрузках появляются вмятины и расслоения металла от контакта с буфером.

Наиболее скрытые, но критичные зоны – внутренняя часть лонжеронов в местах стыков с кронштейнами. Для оценки состояния используется эндоскоп или демонтаж навесных элементов. Наличие ржавчины, вздутий краски и масляных подтёков – косвенные признаки внутренних разрушений.

Проблемные зоны рекомендуется зачистить до чистого металла, обработать преобразователем ржавчины и нанести контрастную грунтовку – это позволит контролировать появление новых трещин в процессе эксплуатации. Обнаруженные дефекты необходимо устранять до начала работ по усилению, иначе прочность усиленной конструкции будет снижена.

Выбор материала для усиления рамы: профиль, лист, швеллер

Усиление рамы УАЗа Головастика требует точного подбора материала. Неправильный выбор может привести к избыточному весу или недостаточной прочности. Рассмотрим три основные категории: профильная труба, листовая сталь и швеллер.

• Профильная труба – оптимальный вариант для продольного и поперечного усиления. Используются трубы сечением 40×20×2 мм или 60×30×3 мм. Такие профили хорошо воспринимают изгибающие нагрузки, легко свариваются и имеют достаточный запас прочности при умеренном весе.
• Листовая сталь толщиной 4–5 мм применяется для изготовления накладок и усилительных пластин в местах крепления рессор, кронштейнов, подвески. Режется и гнётся проще, чем профиль, но требует точной подгонки и усиленной сварки по периметру. Применяется точечно, где важна площадь опоры и распределение усилий.
• Швеллер – для замены или дублирования лонжеронов. Используется №8 или №10 с толщиной полки не менее 4 мм. Важно учитывать направление полки: она должна располагаться открытой частью вниз или наружу, чтобы сохранить устойчивость к кручению. Швеллер утяжеляет конструкцию, но обеспечивает максимальную жёсткость при сильных нагрузках.

Комбинация материалов даёт лучший результат. Профиль используется для создания каркаса усиления, лист – для локальных усилений, швеллер – в местах максимальных нагрузок (в районе передней подвески и креплений кузова). Применение оцинкованных или легированных сталей нецелесообразно: сложность сварки и цена не оправданы в условиях кустарной доработки.

Подготовка поверхности рамы к сварочным работам

Перед началом усиления рамы УАЗ Головастик необходимо полностью очистить зоны будущей сварки от грязи, коррозии и старого покрытия. Используй щетку по металлу на болгарке или пескоструйный аппарат. Особое внимание – к углам, внутренним поверхностям и соединительным швам: даже тонкий слой ржавчины ухудшит качество сварного шва.

После механической очистки обработай металл обезжиривателем на основе ацетона или уайт-спирита. Не применяй агрессивные кислоты – они оставляют следы, мешающие сварке. Работай в хорошо проветриваемом помещении.

Затем проверь металл на наличие трещин, старых швов с внутренними раковинами и отслоений. Такие дефекты требуют заварки и шлифовки до ровного состояния до начала установки усиливающих элементов. Неровности свыше 1 мм нужно сточить, чтобы избежать перекосов при приваривании усиливающих накладок.

Контактные поверхности усиливающих накладок и рамы предварительно притираются и подгоняются «по месту». Это исключит зазоры и обеспечит равномерное распределение нагрузки после сварки.

При необходимости применяй точечную прихватку усиливающих деталей перед финальной сваркой – это зафиксирует их положение и предотвратит термическое смещение.

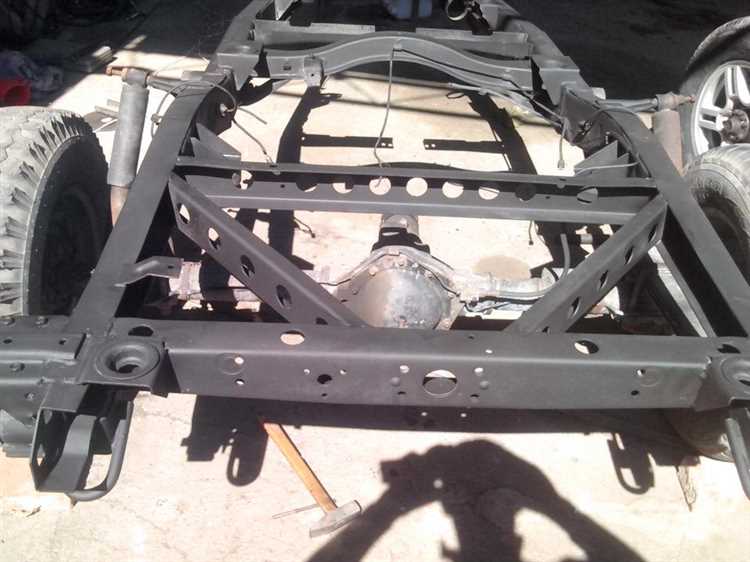

Технология сварки усиливающих элементов к раме

Перед началом сварочных работ необходимо полностью очистить поверхность рамы от ржавчины, грязи и старого покрытия с помощью металлической щетки, шлифмашины или пескоструя. Поверхности усиливающих накладок также зачищаются до чистого металла. Подгонка элементов должна быть максимально точной – зазоры более 1 мм недопустимы.

• Для сварки применяй полуавтоматическую сварку в среде защитного газа (MAG), проволока – омеднённая, диаметром 0,8–1,0 мм.
• Газ – смесь CO₂ и аргона в пропорции 82/18 или чистый CO₂.
• Ток – 90–130 А, напряжение дуги – 18–21 В в зависимости от толщины металла.
• Толщина усиливающих накладок – 3–4 мм. Материал – сталь Ст3 или 09Г2С.

Сварку начинай с прихваток в углах накладок – не менее четырёх точек для исключения коробления. Основные швы выполняются прерывистыми (стежковыми) участками по 40–60 мм с зазором в 20–30 мм между ними для снятия напряжений. Швы провариваются в шахматном порядке.

1. Первый проход – корневой шов с полным проваром, короткая дуга, равномерная подача.
2. Второй проход – усилительный, формирует сплошную гусеницу.
3. Обязательное чередование сторон сварки для предотвращения деформации рамы.

По окончании сварки проверь швы на наличие пор, подрезов и непроваров. Все дефекты удаляются зачисткой и повторной проваркой. Швы шлифуются до гладкого состояния, поверхность покрывается грунтом и антикором.

Изготовление и установка лонжеронов усиленной конструкции

Для усиления рамы УАЗ Головастик изготавливаются лонжероны из листовой стали толщиной не менее 4 мм. Оптимальная марка стали – Ст3, допускающая сварку полуавтоматом в среде углекислого газа. Заготовки вырезаются плазморезом по шаблонам, предварительно снятым с родных лонжеронов, с учётом добавления усиливающих зон на участках крепления рессор и поперечин.

По всей длине лонжеронов свариваются вертикальные и горизонтальные косынки из той же стали, высотой не менее 80 мм, с шагом 400 мм. Для увеличения жёсткости внутрь каждого лонжерона вставляется усиливающая П-образная балка из профильной трубы 80×40×4 мм. Места стыков обязательно провариваются сплошным швом, с зачисткой и контролем провара.

Перед установкой новые лонжероны обезжириваются, грунтуются кислотным грунтом и окрашиваются в два слоя эмали с добавлением антикоррозийной присадки. Крепление к штатной раме осуществляется через болтовые соединения с усиленными шайбами и втулками, после чего швы дополнительно провариваются по периметру контакта с рамой.

Особое внимание уделяется зоне передней поперечины и кронштейнов рессор – здесь лонжероны усиливаются дополнительными накладками из стали 6 мм. После установки проводится контроль геометрии: длина диагоналей рамы должна совпадать с погрешностью не более 3 мм. Окончательная сборка выполняется после полной усадки сварных швов и проверки на отсутствие остаточного напряжения.

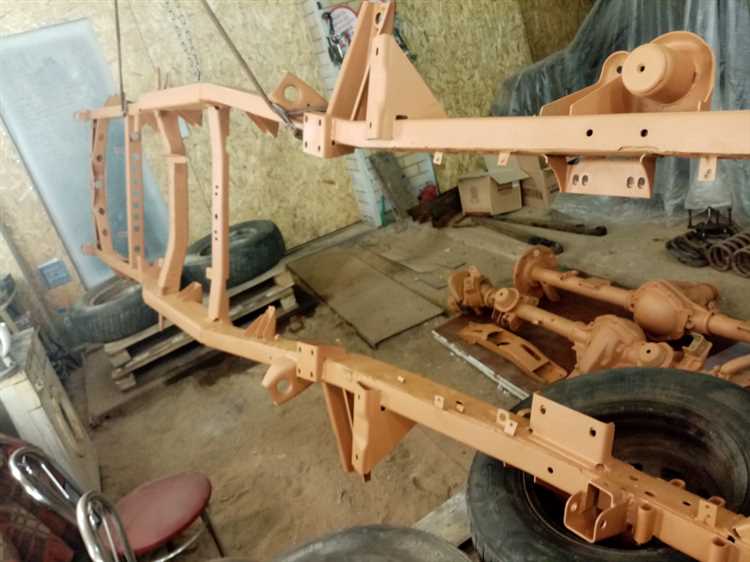

Усиление креплений рессор и мостов

Крепления рессор и мостов на УАЗ Головастик подвержены высокой нагрузке, особенно при использовании автомобиля в условиях бездорожья. Для повышения прочности и надежности этих элементов, требуется усиление креплений, которое можно выполнить своими руками с использованием доступных материалов и инструментов.

1. Усиление креплений рессор

Основной проблемой при эксплуатации рессор является их склонность к расшатыванию и разрушению крепежных элементов из-за постоянных вибраций и ударных нагрузок. Для усиления креплений рессор необходимо:

• Использование более прочных болтов. Стандартные болты часто не выдерживают воздействия, поэтому рекомендуется установить болты из стали с улучшенными характеристиками, например, из стали марки 10.9 или 12.9.
• Усиление монтажных пластин. Для этого можно использовать стальные пластины толщиной от 6 мм и приварить их к раме в местах крепления рессор. Пластины должны быть точно вырезаны по форме и приварены с обеих сторон крепления для увеличения площади контакта.
• Установка дополнительных шайб. Шайбы из качественной стали с большим диаметром могут значительно улучшить распределение нагрузки, снизив вероятность появления деформаций креплений.

2. Усиление креплений мостов

Крепления мостов также подвергаются значительным нагрузкам, особенно на неровных дорогах или при частом преодолении препятствий. Для усиления креплений мостов можно выполнить следующие шаги:

• Установка усиленных кронштейнов. Кронштейны из углеродистой стали толщиной 8-10 мм помогут распределить нагрузку и предотвратить разрушение креплений.
• Использование усиленных втулок. Втулки с увеличенным диаметром, выполненные из нержавеющей стали или высококачественного алюминия, повышают износостойкость и долговечность креплений мостов.
• Применение сварки. Для усиления стыков в местах соединения моста с рамой можно применить высококачественную сварку с использованием электродов, предназначенных для работы с высоконагруженными соединениями. Это предотвращает появление трещин и ослабление креплений с течением времени.

При выполнении этих работ важно тщательно соблюдать технологию сварки и установки деталей, чтобы усиление не привело к ухудшению геометрии рамы или возникновению дополнительных напряжений в конструктивных элементах.

Проверка геометрии рамы после усиления

После выполнения усиления рамы на УАЗ Головастик крайне важно проверить её геометрию. Несоответствия в геометрии могут привести к нарушению работы подвески, повышенному износу шин и нестабильному поведению автомобиля на дороге.

Первым шагом является проверка уровня рамы. Используйте длинный уровень или лазерный нивелир для измерений. Установите его по периметру рамы, чтобы удостовериться, что она не имеет значительных перекосов. Допустимые отклонения по уровню должны быть не более 3 мм на 1 м длины.

Для оценки прямолинейности используйте рулетку и проверяйте расстояния от оси рамы до фиксированных точек, таких как передний и задний бампер. Эти значения должны быть одинаковыми с обеих сторон. Также важно удостовериться, что рама не имеет крена в плоскости, что можно проверить с помощью диагональных замеров.

Не менее важна проверка угловых отклонений. Используйте угломер для замера углов между горизонтальными и вертикальными плоскостями рамы. Отклонения от правильных углов не должны превышать 1-2 градуса для сохранения нормальной работы кузова и подвески.

После выполнения всех замеров рекомендуется сделать контрольный замер после установки колес и подвески. Это позволит убедиться, что рама не подверглась дополнительным деформациям при сборке, и что все компоненты установлены в правильных положениях.

Проведение этих проверок гарантирует, что усиление рамы не нарушит её функциональность и обеспечит правильную работу всех систем автомобиля.

Антикоррозийная обработка усиленной рамы

После проведения работ по усилению рамы УАЗ Головастик необходимо обеспечить защиту металлических поверхностей от воздействия коррозии. Небрежное отношение к этому этапу может значительно сократить срок службы автомобиля, особенно в условиях повышенной влажности или эксплуатации в грязных и соленых условиях.

Для антикоррозийной обработки рамы рекомендуется использовать несколько эффективных методов. Первый этап – тщательная подготовка поверхности. Раму необходимо тщательно очистить от ржавчины, грязи и масла. Для этого хорошо подходят металлические щетки, пескоструйная обработка или специальные средства для удаления ржавчины. Важно обеспечить полное удаление старых слоев краски, иначе антикоррозийный слой не будет крепко держаться.

После очистки раму следует обезжирить с помощью растворителей, таких как уайт-спирит или бензин. Это необходимо для того, чтобы антикоррозийное средство могло равномерно покрыть поверхность.

Следующий этап – нанесение антикоррозийного состава. Наиболее эффективны покрытия на основе битума, полимеров или воска. Битумные покрытия образуют толстый слой, который защищает от влаги, но могут иметь недостаток в виде плохой адгезии с металлом при механических повреждениях. Полимерные составы и восковые покрытия обеспечивают долговечную защиту и лучше приспособлены для использования в условиях высоких температур, однако требуют более тщательной подготовки и нанесения.

При выборе антикоррозийного состава важно учитывать климатические условия эксплуатации. Для северных регионов, где снег и соль на дорогах – постоянное явление, более подходящими будут составы на основе воска, которые не только защищают от коррозии, но и создают водоотталкивающую пленку. Для умеренного климата с небольшим количеством осадков идеально подойдут полимерные составы, которые легко наносятся и достаточно долговечны.

Для повышения эффективности защиты можно использовать комбинированные методы. Например, после нанесения первого слоя полимерного состава можно обработать раму слоем защитного воска. Это обеспечит как защиту от механических повреждений, так и от воздействия влаги.

Особое внимание следует уделить труднодоступным местам, таким как соединения, крепления и места, где могут скапливаться грязь и вода. Эти участки лучше обрабатывать несколькими слоями, с промежуточной просушкой. Также рекомендуется периодически проверять состояние антикоррозийного покрытия и восстанавливать его при первых признаках повреждения.

Вопрос-ответ:

Что нужно учитывать при усилении рамы на УАЗ Головастик своими руками?

При усилении рамы важно учитывать несколько факторов: место установки усилителей, тип используемого материала, а также правильное крепление элементов. Для этого часто применяются стальные профили и уголки, которые нужно точно подгонять к конструкции рамы, чтобы не нарушить её геометрию. Усиление должно проводиться с учётом дальнейших нагрузок на автомобиль, особенно если планируется использование машины в тяжёлых условиях.

Какие материалы лучше всего использовать для усиления рамы УАЗ Головастик?

Для усиления рамы чаще всего используют сталь, так как она обладает высокой прочностью и долговечностью. Лучше всего подходят стальные уголки и профили, которые обеспечат достаточную жёсткость конструкции. Также стоит обратить внимание на толщину металла: для усиления рамы предпочтительнее использовать металл с толщиной от 4 мм. Некоторые владельцы УАЗов также используют профили из нержавеющей стали, но это не всегда оправдано из-за их большей стоимости.

Какие инструменты необходимы для усиления рамы УАЗ Головастик?

Для выполнения работ по усилению рамы понадобится несколько основных инструментов. В первую очередь это сварочный аппарат, так как усилители рамы обычно крепятся с помощью сварки. Также потребуется болгарка для резки и обработки металла, а также дрель с набором сверл для создания отверстий, если они необходимы для креплений. Для точной работы потребуется и сварочный аппарат с возможностью регулировки тока, чтобы избежать перегрева металла и повреждения структуры рамы.

Как правильно закрепить усилители рамы на УАЗ Головастик?

Для надёжного крепления усилителей рамы необходимо тщательно подогнать их к основным элементам конструкции. Усилители часто крепятся с помощью сварки, но в некоторых случаях могут использоваться и болтовые соединения. Важно заранее продумать места креплений, чтобы избежать ослабления рамы. При сварке следует соблюдать правильную технологию: от температурного режима до техники выполнения швов, чтобы избежать искажений металла. Также рекомендуется предварительно провести маркировку мест соединений, чтобы укрепление было симметричным и равномерным.
