Рама УАЗ 3303 представляет собой лонжеронную конструкцию с поперечинами, изготовленную из стали толщиной 3 мм. Несмотря на прочность заводской конструкции, при регулярной эксплуатации по бездорожью или с перегрузом рама подвергается деформации, особенно в местах крепления рессор, под кабиной и в районе заднего свеса. На практике чаще всего наблюдаются продольные трещины в лонжеронах и усталостные изломы в зонах сварных швов.
Для предотвращения разрушения и продления срока службы конструкции применяется точечное или полное усиление. К наиболее эффективным решениям относятся установка усиливающих накладок из стали толщиной 4–5 мм в зонах перегрузки, вварка дополнительных поперечин между лонжеронами и усиление точек крепления рессор с применением косынок. Дополнительно рекомендуется применение антикоррозийной обработки швов после сварки и установка демпферов, снижающих вибрационные нагрузки.

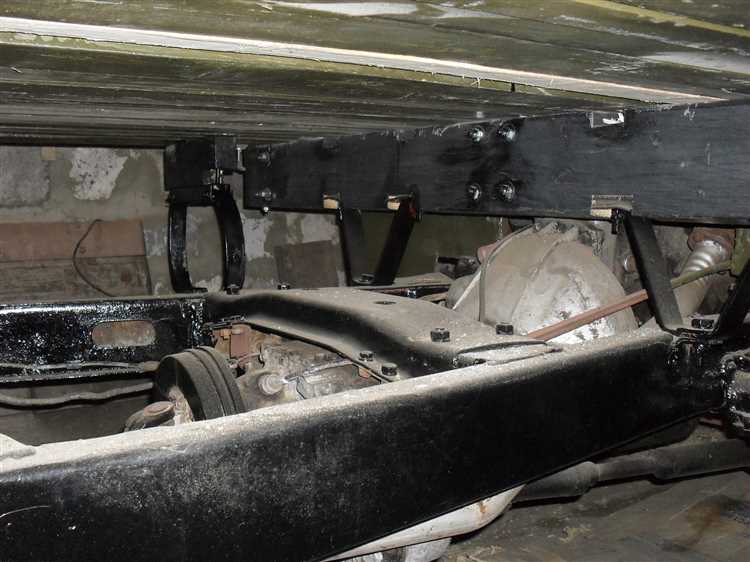

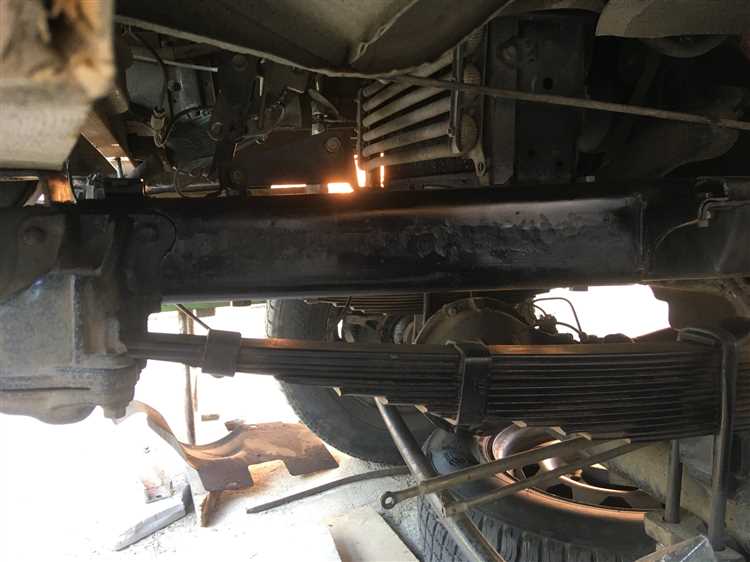

На фото, представленных ниже, показаны конкретные примеры: усиление под кабиной с использованием коробчатого профиля, установка усиливающей накладки над задней осью и замена штатной поперечины на усиленную из профильной трубы 80х40 мм. Эти доработки не только повышают прочность, но и улучшают управляемость автомобиля при высокой нагрузке и на сложном рельефе.
Подготовка рамы УАЗ 3303 к усилению: разборка, очистка и дефектовка
Для начала необходимо демонтировать все навесное оборудование, включая кузов, бак, выхлопную систему, электропроводку, тормозные и топливные магистрали. Особое внимание – к креплениям: болты рамы к кузову часто прикипают, для их снятия рекомендуется использовать проникающую смазку и прогрев. Поддерживайте кузов домкратами и подпорками для исключения деформации при снятии с рамы.
После снятия всех компонентов рама очищается от грязи, масла и ржавчины. Эффективно использовать промышленный парогенератор, затем – металлическую щетку или насадку на УШМ с абразивным кругом. Для удаления масляных отложений – керосин или специализированные обезжириватели.
Дефектовка начинается с визуального осмотра. Обратить внимание на зоны, подверженные трещинам: передняя поперечина, соединения лонжеронов с задними рессорами, места установки двигателя и КПП. Используйте зеркало и фонарик для проверки труднодоступных участков. Наличие микротрещин можно выявить с помощью капиллярного контроля: наносится пенетрант, затем проявитель – трещины проявляются в виде красных линий.
Особое внимание – к болтовым соединениям. Проверяйте наличие овальных отверстий в местах крепления. При обнаружении деформаций или отслоений металла – участок подлежит вырезанию с последующей заменой. При значительных коррозионных повреждениях (>30% толщины металла) усиление недопустимо без восстановления несущей способности путем вварки новых секций.
Выбор материала для усиления рамы: листовой металл, профиль и марки стали
Для усиления рамы УАЗ 3303 применяют листовую сталь толщиной от 4 до 6 мм. Оптимальный выбор – сталь марки 09Г2С, обладающая высокой ударной вязкостью и стойкостью к растрескиванию при низких температурах. Эта марка используется в мостостроении и трубопроводах, что гарантирует её надёжность в тяжёлых условиях эксплуатации.
Листовой металл предпочтителен при усилении площадок под крепления рессор и поперечин, особенно в местах сварных соединений. Для предотвращения деформации листы выкраиваются с закруглёнными углами и фиксируются точечной сваркой с последующим обваром по периметру. Перед монтажом обязательна антикоррозийная обработка цинконаполненными грунтами.
Профильные трубы прямоугольного сечения (60×40×4 мм или 80×40×5 мм) применяются для продольного усиления, особенно при установке более мощных силовых агрегатов или кузовных надстроек. Предпочтительна горячекатаная труба из стали С355, которая выдерживает циклические нагрузки без усталостных трещин. Профиль приваривается к нижней полке рамы, не нарушая её геометрию.
Уголки и швеллера используются локально – для усиления участков с повышенными точечными нагрузками, например, в зоне установки лебёдки. Важно избегать использования алюминиевых сплавов и нержавеющей стали, так как они имеют другую температурную деформацию и не сочетаются по жёсткости с углеродистой сталью рамы.
Сварку рекомендуется выполнять полуавтоматом в среде CO₂, с использованием проволоки Св-08Г2С. После сварочных работ все швы зачищаются, обрабатываются фосфатирующим грунтом и окрашиваются составами с антикоррозионными добавками. Правильно подобранный материал и соблюдение технологии монтажа обеспечивают значительное увеличение ресурса рамы без утяжеления конструкции.
Изготовление усиливающих накладок и косынок по месту
Перед началом работы важно точно измерить и рассчитать места, которые нуждаются в усилении. Для этого используется рулетка, угольник и уровень для получения точных размеров. Учитывайте, что накладки должны быть крепкими, но при этом не перегружать конструкцию рамы, так как излишний вес может повлиять на динамические характеристики автомобиля.
Для изготовления накладок используется сталь толщиной 4-6 мм, в зависимости от предполагаемой нагрузки. Косынки обычно делают из материала толщиной 3-4 мм. Важно, чтобы материал был высокопрочным, например, сталь марки Ст3 или 09Г2С, так как они отлично выдерживают нагрузки и имеют хорошую сопротивляемость к коррозии.
Изготавливать накладки и косынки можно с помощью следующих инструментов:
- Гильотинные ножницы для точного нарезания металла.
- Сварочный аппарат для соединения элементов.
- Станок для гибки металла, если требуется создать изгибы.
Процесс изготовления начинается с того, что на металле по шаблону или через предварительные замеры рисуют контуры накладки или косынки. После этого, используя гильотинные ножницы, аккуратно вырезают детали, при необходимости придавая им форму с помощью гибочного станка.
Косынки должны быть расположены по диагонали рамы и соединять её элементы, чтобы равномерно распределить нагрузки. Примерный угол наклона косынки — 45 градусов, однако это может варьироваться в зависимости от конкретных условий эксплуатации автомобиля. Накладки устанавливаются на места наиболее подверженные деформации, такие как соединения рамы и усиленные кронштейны подвески.
После изготовления накладок и косынок, они подвергаются сварке на месте. Важно тщательно зачищать поверхности для сварки, чтобы избежать образования коррозийных очагов. Сварку рекомендуется выполнять методом MIG/MAG, что обеспечивает качественное соединение и минимизирует вероятность трещин.
Завершающим этапом является покраска усиливающих элементов антикоррозийной краской, что предотвратит разрушение металла под воздействием влаги и солей.
На практике важно учитывать, что установка накладок и косынок может потребовать дополнительных мер, таких как усиление кронштейнов или изменение формы рамы в отдельных местах для обеспечения правильного распределения нагрузки.
Сварка усилителей: технология, контроль прогрева и предотвращение деформаций
При сварке усилителей для рамы УАЗ 3303 особое внимание следует уделить технологии процесса, контролю прогрева и предотвращению деформаций, чтобы обеспечить долговечность конструкции. Важно понимать, что неудачно выполненная сварка может привести к ослаблению материала и нарушению геометрии рамы, что снизит её эксплуатационные характеристики.
Технология сварки усилителей начинается с тщательной подготовки поверхности. Необходимо удалить грязь, ржавчину, старую краску и другие загрязнения. Для сварки часто используется электродная сварка с применением низколегированных сталей. Важно, чтобы шов был непрерывным и глубоким, что гарантирует прочность соединения. Для этого используйте электроды с правильным диаметром и характеристиками, соответствующими материалу рамы.
Контроль прогрева материала перед сваркой играет ключевую роль в предотвращении трещин и улучшении качества соединений. Прогрев основы рамы до температуры 150–250°C перед началом сварки помогает снизить внутренние напряжения, предотвращая микротрещины, которые могут возникнуть из-за резких температурных перепадов. Особенно важно контролировать прогрев на угловых соединениях и местах, где металл подвергается максимальным нагрузкам.
Прогрев рекомендуется проводить с помощью газовой горелки или инфракрасных обогревателей, равномерно распределяя температуру по всей поверхности. Необходимо избегать перегрева, который может привести к ухудшению структуры материала.
Предотвращение деформаций при сварке усилителей начинается с правильного выбора последовательности выполнения сварочных операций. Лучше всего начинать сварку с центра шва, постепенно переходя к краям. Это поможет избежать перегрева одной из частей и снизит вероятность возникновения изгибов рамы. Для минимизации деформаций также применяют специальные монтажные приспособления и закрепляют усилители перед сваркой.
Важно, чтобы сварочные работы проводились с использованием контролируемого режима сварки, при котором амплитуда колебаний температуры ограничена. Деформации также можно минимизировать с помощью постсварочного охлаждения: плавное остывание материала с контролируемой температурой способствует снижению остаточных напряжений.
При работе с усилителями УАЗ 3303 не следует пренебрегать контрольными измерениями геометрии рамы после сварки. Небольшие отклонения могут повлиять на динамику движения и нагрузочные характеристики автомобиля. Рекомендуется проверять толщину швов и параметры их проникающей способности с помощью ультразвуковых или рентгеновских методов контроля.
Усиление продольных лонжеронов и передней поперечины под нагрузку
Продольные лонжероны и передняя поперечина УАЗ 3303 подвергаются высоким механическим нагрузкам, особенно при эксплуатации автомобиля в условиях бездорожья и при перевозке тяжелых грузов. Усиление этих элементов рамы позволяет повысить её жесткость и долговечность, предотвращая возможные деформации и повреждения.
Для усиления продольных лонжеронов необходимо учитывать несколько факторов: тип нагрузки, характер эксплуатации и желаемое улучшение прочностных характеристик. Одним из эффективных методов является приварка дополнительных стальных пластин с внутренней стороны лонжеронов. Эти пластины можно изготовить из стали толщиной 4-6 мм, что обеспечит увеличение прочности на изгиб и сдвиг без значительного увеличения массы рамы. Для сварки рекомендуется использовать метод MIG, который позволяет получить качественный сварной шов с минимальным количеством дефектов.
Переднюю поперечину следует усилить путём установки дополнительного усиливающего элемента в её центральной части. Это может быть уголок из стали с толщиной не менее 5 мм, приваренный по длине поперечины. Также рекомендуется добавить поперечные соединения, которые помогут распределить нагрузки равномерно по всей раме, особенно если передняя часть автомобиля используется для установки тяжелого оборудования или лебедки. Важно, чтобы усиление не мешало нормальной работе подвески и не увеличивало жесткости в местах, где этого не требуется.
При выполнении усиления важно правильно учитывать точку крепления передней поперечины к лонжеронам. Если это место подвергается большой нагрузке, то следует использовать усиленные элементы, такие как специализированные соединительные пластины или угловые усилители, которые равномерно распределяют нагрузку по раме. Рекомендуется применять армирующие элементы из высококачественной стали с антикоррозийным покрытием, чтобы предотвратить возникновение ржавчины на соединениях.
После завершения усиления следует провести проверку жесткости и нагрузки на раму с использованием специальных приборов для измерения деформаций. Это поможет точно убедиться, что все элементы правильно установлены и усилены в нужных местах, что исключает возможность их разрушения при эксплуатации.

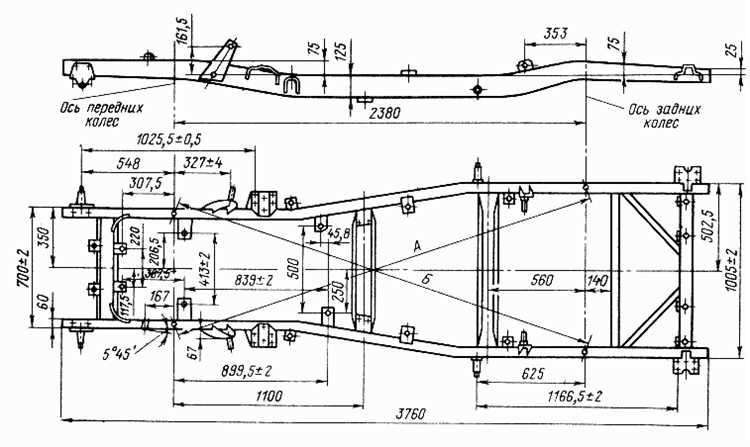

Проверка геометрии и устранение перекосов после сварки
После выполнения сварочных работ на раме УАЗ 3303 важно тщательно проверить её геометрию. Любые деформации или перекосы могут привести к ухудшению эксплуатационных характеристик автомобиля и даже к его поломке в процессе эксплуатации.
Для проверки геометрии рекомендуется использовать рулетку и угломер для точных измерений. Начните с измерения всех диагоналей рамы. Если длина диагоналей отличается, это свидетельствует о перекосе, который необходимо исправить. Важно, чтобы диагонали совпадали в пределах 2-3 мм.
Для устранения перекосов, после измерений, необходимо ослабить сварные швы в местах, где была зафиксирована деформация, и подать дополнительное давление на раму с помощью домкратов или специальных приспособлений для выпрямления. Процесс выправления должен происходить постепенно, чтобы избежать повторного перекоса.
После того как рама выровнена, необходимо провести повторную сварку в местах, где были ослаблены швы. Важно выполнить сварку поочередно, чтобы не привести к новым деформациям из-за перегрева. Каждую сварку нужно проверять на соответствие геометрии, измеряя диагонали и углы.
Также стоит обратить внимание на изменения в угле наклона оси. Чтобы устранить ошибку в углах, используйте измерительные приборы, такие как уровень или наклонный угол. Угол наклона в каждой точке рамы должен быть одинаковым, если измерения показывают отклонения более 1-2 градусов, необходимо откорректировать положение рамы.
Заключительный этап – это контрольная проверка всех сварных швов на прочность и целостность. Для этого можно использовать магнитный дефектоскоп или ультразвуковую проверку, чтобы убедиться в отсутствии трещин, которые могут появиться после сварки из-за перегрева или неправильной технологии.
Антикоррозийная обработка усиленной рамы и сборка автомобиля
После усиления рамы УАЗ 3303 наступает ключевой этап защиты от коррозии. Антикоррозийная обработка необходима для продления срока службы рамы и предотвращения ржавчины, которая может сильно снизить прочность конструкции. Рассмотрим основные методы и материалы для этой работы.
Для начала рама должна быть тщательно очищена от старой краски, ржавчины и загрязнений. Для этого используется пескоструйная обработка или химическое удаление старого покрытия. После этого раму нужно обезжирить, чтобы избежать неравномерного распределения защитного слоя.
Одним из наиболее эффективных решений является нанесение специального антикоррозийного покрытия на основе битума или эпоксидной смолы. Эти материалы создают долговечный слой, который защищает металл от воздействия влаги и агрессивных веществ.
Шаги антикоррозийной обработки:
- Очищение поверхности: пескоструйная обработка или использование шлифовальных машин.
- Обезжиривание: растворители или специальные обезжириватели для металла.
- Нанесение антикоррозийного покрытия: битумные или эпоксидные составы с использованием кисти или распылителя.
- Дополнительная защита: для усиления защиты можно использовать консистентные смазки, которые создают водоотталкивающий слой.
После нанесения покрытия раму следует оставить для высыхания на определенное время, в зависимости от выбранного состава и условий работы. Важно, чтобы все слои покрытия были равномерными и без пузырей. После полного высыхания можно приступать к сборке автомобиля.
На этапе сборки важно следить за правильной установкой усиленных элементов, таких как амортизаторы, подвеска и двигатель. Также важно провести контроль за натяжением крепежных элементов, так как излишнее натяжение может привести к деформации рамы, а недостаточное – к ослаблению соединений.
Необходимо обратить внимание на герметизацию всех швов и стыков. Для этого используются специальные герметики, которые защищают от проникновения влаги и грязи в полости рамы. Этот этап также способствует повышению долговечности автомобиля.
После сборки и окончательной проверки всех элементов, можно проводить тест-драйв автомобиля для выявления возможных дефектов или проблем в работе конструкции. Важно помнить, что качественная антикоррозийная обработка – это не разовый процесс, а регулярная забота о состоянии рамы на протяжении всего срока эксплуатации.
Вопрос-ответ:
Как можно усилить раму УАЗ 3303?
Усиление рамы УАЗ 3303 проводится с использованием различных методов, включая сварку дополнительных усилителей, установку вертикальных и горизонтальных распорок, а также добавление дополнительных ребер жесткости. Основная цель — повысить жесткость и сопротивление рамы к деформациям, особенно при использовании автомобиля в условиях повышенных нагрузок. Например, можно установить усилительные накладки на наиболее уязвимые места рамы, такие как места крепления подвески или трансмиссии. Это поможет предотвратить появление трещин и деформаций, которые могут возникнуть при эксплуатации в сложных условиях.
Какие фотографии могут помочь в понимании процесса усиления рамы УАЗ 3303?
Фотографии, показывающие различные этапы усиления рамы, будут полезны для понимания процесса. Например, снимки с изображением процесса сварки усилителей и установки распорок, а также фото готовой усиленной рамы с дополнительными накладками и ребрами жесткости. Важно, чтобы фотографии отображали не только общий вид усиления, но и детали, такие как крепления для дополнительных элементов, чтобы у читателя сложилось полное представление о том, как именно происходит усиление рамы.
Как влияет усиление рамы на эксплуатационные характеристики УАЗ 3303?
Усиление рамы существенно повышает прочность и долговечность автомобиля, особенно при эксплуатации в условиях повышенных нагрузок. Это позволяет автомобилю выдерживать большие веса, увеличивает его устойчивость к деформации при движении по сложным маршрутам, например, по бездорожью. У усиленной рамы снижается вероятность возникновения трещин и поломок, что в свою очередь снижает частоту ремонта и повышает общую надежность машины. Это может быть особенно важно для владельцев УАЗ 3303, которые используют автомобиль для перевозки тяжелых грузов.
Сколько времени занимает процесс усиления рамы на УАЗ 3303?
Время, необходимое для усиления рамы, зависит от сложности работ и опыта мастера. В среднем, на усиление рамы УАЗ 3303 может уйти от 1 до 3 рабочих дней. Включая подготовку, сварочные работы и установку дополнительных элементов, время может увеличиться, если необходима дополнительная обработка или подгонка деталей. Если же используются стандартные усилители, время может быть сокращено. Также на время влияет наличие всех необходимых материалов и оборудования.
Какие ошибки часто допускают при усилении рамы УАЗ 3303?
Одной из распространенных ошибок является неправильный выбор материалов для усилителей. Использование некачественной стали или неправильное расположение элементов может не дать должного эффекта. Также важен правильный расчет нагрузки на раму — неправильное распределение усилий может привести к ухудшению характеристик машины, а не улучшению. Ошибка в сварочных работах, например, слабое соединение элементов, также может привести к их разрыву или ослаблению. Важно, чтобы все работы выполнялись с учетом нагрузок и особенностей конструкции автомобиля.
