Заводская подвеска УАЗ 3303 рассчитана на штатную нагрузку, однако при регулярной перевозке тяжёлых грузов или эксплуатации в условиях бездорожья стандартных рессор не хватает. Это проявляется в «проседании» задней части кузова, увеличенном ходе отбоя и сниженном ресурсе амортизаторов. Усиление рессор позволяет не только восстановить геометрию задней подвески, но и повысить устойчивость автомобиля при полной загрузке.
Наиболее распространённый способ – добавление одного или двух дополнительных листов в штатный пакет. Используют листы от аналогичных моделей (например, УАЗ 452), предварительно подгоняя по длине и форме. Оптимальная толщина – 8–9 мм при ширине 70 мм. Перед установкой необходимо зачистить и смазать места контакта графитной смазкой, чтобы исключить скрип и износ при работе.
Если планируется серьёзное увеличение массы перевозимого груза, рекомендуется установка специальных усиленных стремянок и дистанционных проставок под буферы отбоя. Это предотвратит контакт рессор с рамой при резком сжатии. После усиления важно проверить углы наклона карданных валов, так как изменение высоты подвески может вызвать вибрации при движении.
Работа выполняется на смотровой яме или эстакаде. Требуется домкрат, упоры, съёмник стремянок, комплект новых болтов и крепежа. На одну сторону уходит 2–3 часа при наличии опыта. После завершения – обязательная проверка затяжки через 200–300 км пробега.
Как определить необходимость усиления рессор на УАЗ 3303
Провисание задней части при нагрузке – основной признак. Если кузов проседает более чем на 70–80 мм при стандартной загрузке (до 800 кг), рессоры теряют жёсткость. Измерение проводится от центра ступицы до арки колеса до и после загрузки.
Неравномерный износ шин задней оси часто указывает на проседание рессор и изменение углов установки колес. Особенно заметно при перегрузках на протяжении длительного времени.
Увеличенный ход рессор при проезде неровностей – признак ослабленных листов. Если задняя часть автомобиля пробивает подвеску до ограничителей даже при умеренных кочках, усиление необходимо.
Контроль геометрии рессор: если дуга рессоры в сечении стала плоской либо вогнутой вверх, а просвет между листами увеличился, это свидетельствует о потере упругости. Нормальное положение – умеренно выгнутая вверх форма с плотным прилеганием листов.
Повышенная раскачка на ходу также указывает на нехватку жёсткости. Если задняя часть продолжает колебаться более двух-трёх раз после проезда неровности, рессоры не справляются с демпфированием.
Трещины и износ межлистовых прокладок говорят о перегрузках. Такие повреждения снижают несущую способность всей конструкции, делая усиление необходимым.
При наличии хотя бы двух указанных признаков стоит рассматривать усиление рессор как профилактическую или восстановительную меру.
Выбор подходящих листов для добавления в штатный пакет
Для усиления рессор на УАЗ 3303 оптимально использовать листы от аналогичных моделей УАЗ с грузовой нагрузкой не менее 1 тонны. Подходят рессорные листы от УАЗ 452, а также задние листы от ГАЗ-66 после подрезки по длине. Длина новых листов должна соответствовать нижним листам штатного пакета, чтобы не допустить перераспределения нагрузки и выхода из строя стремянок.
Толщина листов – не менее 8 мм. Более тонкие элементы быстро деформируются под нагрузкой, особенно при эксплуатации с полной загрузкой. Ширина должна составлять 70 мм, как у штатных, чтобы обеспечить полное прилегание в пакетах и стабильную работу под нагрузкой. Листы с износом, ржавчиной или микротрещинами использовать нельзя – они ослабляют всю конструкцию.
Перед установкой каждый лист необходимо зачистить, обработать антикоррозийным составом и проверить на изгиб. Для равномерного усиления добавляют не более двух дополнительных листов, размещая их под существующим пакетом или между штатными, в зависимости от требуемой жёсткости. При установке обязательно использовать новые стремянки увеличенной длины с прочностью не ниже 8.8 по ГОСТ.
Изготовление дополнительных рессорных листов в гаражных условиях
Для усиления рессор на УАЗ 3303 в условиях гаража можно изготовить дополнительные листы из рессорной стали марки 65Г или аналогичной. Оптимальная толщина заготовки – 6–8 мм, ширина – 60–70 мм, длина зависит от конкретного положения листа в пакете: для нижних – максимально приближена к заводским, для промежуточных – с уменьшением на 50–100 мм на каждом уровне.
Резка заготовок выполняется отрезным кругом по металлу или ленточной пилой. Торцы шлифуются, острые кромки снимаются напильником. После этого заготовки нагреваются до 850–900 °C в муфельной печи или кузнечном горне до равномерного вишнёвого цвета. Гибку выполняют вручную или с использованием тисков и шаблонов, соответствующих радиусу штатных листов. После гибки листы подвергаются закалке в масле с последующим отпуском при температуре 200–250 °C в течение 1–1,5 часов для снижения хрупкости.
В центральной части сверлится отверстие под центрирующий палец. Диаметр – 10–12 мм, в зависимости от конструкции рессорного пакета. Для предотвращения растрескивания сверление выполняется с охлаждением. После сборки листов в пакет – обязательная стяжка болтами с соблюдением последовательности укладки: новые листы вставляются по схеме от центра к краям, строго по длине. Перед установкой пакета на автомобиль – проверка плотности прилегания и отсутствие щелей между листами.
Соблюдение последовательности нагрева, закалки и отпуска обеспечивает сохранение упругих свойств стали и предотвращает разрушение в процессе эксплуатации.
Установка усиленного рессорного пакета без демонтажа моста
Для замены рессорного пакета на УАЗ 3303 без снятия моста потребуется домкрат грузоподъёмностью не менее 3 тонн, опоры под раму и комплект усиленных рессор на 7 или 9 листов с увеличенной толщиной центрального листа до 12 мм.
Перед началом работ отключается аккумулятор, вывешивается задняя часть автомобиля за раму, чтобы колёса оторвались от земли. Под мост устанавливаются страховочные подпорки. Ослабляются стремянки, фиксирующие старый пакет, затем полностью демонтируются.
Шпильки и гайки стремянок очищаются щёткой по металлу и обрабатываются проникающей смазкой. Демонтируется амортизатор с одной стороны, откручивается серьга задней части рессоры. Старый пакет извлекается вниз без наклона моста. Новая рессора предварительно комплектуется центральным болтом и поджимается струбциной для точной посадки в чашку моста.
После установки усиливается затяжка стремянок с усилием 18–20 кгс·м. Серьга собирается с новыми втулками. Амортизатор возвращается в посадочное место. Проверяется выравнивание моста по оси кузова. После установки второго пакета проводится контроль уровня кузова и при необходимости регулируется положением серьг.
По завершении работ гайки стремянок протягиваются повторно через 50–70 км пробега. Рекомендуется визуальный осмотр креплений и состояние втулок через каждые 500 км.

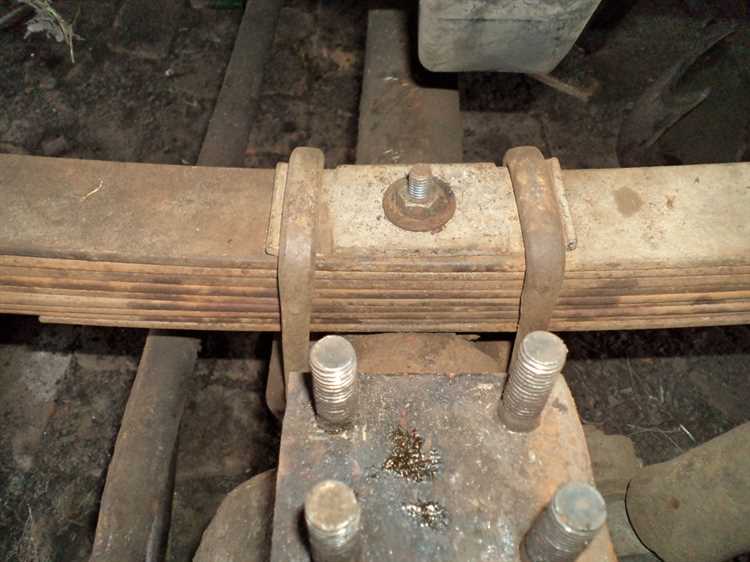

Замена стремянок и проставка под рессору при усилении
После установки дополнительных листов рессоры штатные стремянки на УАЗ 3303 часто оказываются короткими. Это критично: при недостаточной длине невозможна надёжная затяжка, возникает риск смещения пакета.
- Длина новых стремянок должна превышать штатные на 20–30 мм, с учётом толщины усиленного пакета и возможной проставки.
- Диаметр шпилек – не менее 12 мм. Лучше использовать стремянки с резьбой М12×1.25 или М12×1.5.
- Материал – сталь 40Х или 09Г2С, обязательно термообработка. Оцинковка предотвращает коррозию.
- Гайки – самоконтрящиеся, с высоким воротником или с нейлоновой вставкой. Использовать старые гайки запрещено.
Проставка между балкой моста и рессорой применяется при необходимости увеличить клиренс или компенсировать посадку усиленного пакета.
- Высота проставки: от 20 до 40 мм. При большем размере меняется геометрия рулевого управления и угол карданов.
- Материал: швеллер №8 или цельная заготовка из стали, предпочтительно с антикоррозийной обработкой.
- Фиксация: в теле проставки должен быть центрирующий штифт под отверстие балки и ответное углубление под центральный болт рессоры.
- Установка на сухую запрещена – необходимо использовать графитовую или медную смазку в местах контакта металла.
После монтажа обязательно контрольный момент затяжки стремянок – не менее 100 Н·м, повторная протяжка через 100 км пробега.
Регулировка клиренса после усиления задней подвески
После усиления задней подвески УАЗ 3303 необходимо правильно отрегулировать клиренс, чтобы обеспечить оптимальные эксплуатационные характеристики и предотвратить излишний износ компонентов. Клиренс влияет на проходимость, устойчивость и управляемость автомобиля, поэтому корректная настройка важна для безопасности и долговечности машины.
1. Проверка и измерение исходного клиренса
Перед началом регулировки стоит измерить текущий клиренс автомобиля. Для этого поставьте транспортное средство на ровную поверхность и используйте уровень или специальный измерительный прибор для замера расстояния от земли до нижней точки кузова в нескольких местах. Эти значения станут отправной точкой для дальнейших корректировок.
2. Определение нужного уровня клиренса
Рекомендуемая высота клиренса для УАЗ 3303 зависит от типа эксплуатации. Для стандартной эксплуатации в городских условиях клиренс может оставаться в пределах 250-270 мм. Для активного использования в условиях бездорожья или тяжелых грузоперевозок высоту можно увеличить до 300 мм и более.
3. Регулировка с использованием дополнительных элементов
Если после усиления задней подвески клиренс стал недостаточным, можно установить дополнительные элементы, такие как подушки амортизаторов или проставки, чтобы увеличить высоту кузова. Важно, чтобы эти элементы подходили по характеристикам к усиленной подвеске и не вызывали перегрузки элементов ходовой части.
4. Настройка натяжения рессор
Если клиренс слишком велик, можно уменьшить жесткость подвески, подкорректировав натяжение рессор. Для этого потребуется ослабить крепежные элементы или уменьшить количество витков пружины, если они были установлены. Такое изменение повысит комфорт езды, но при этом важно не снижать проходимость.
5. Прокачка амортизаторов
После регулировки клиренса рекомендуется проверить работоспособность амортизаторов. Если задняя подвеска стала слишком жесткой или слишком мягкой, необходимо отрегулировать их с учетом новых параметров подвески. Амортизаторы должны эффективно гасить колебания, не допуская чрезмерного поднятия или опускания кузова.
6. Итоговая проверка и тестирование
После всех настроек следует провести тестовую поездку, чтобы проверить поведение автомобиля на разных типах покрытия. Обратите внимание на стабилизацию кузова, отсутствие перекосов и правильную работу амортизаторов. Если по результатам теста клиренс необходимо скорректировать, повторите процедуру регулировки.
Как проверить результат: тестовая нагрузка и визуальный осмотр
Для проверки качества усиления рессор на УАЗ 3303 необходимо провести два основных теста: тестовую нагрузку и визуальный осмотр. Оба метода позволяют оценить работу модификации и выявить возможные проблемы.
Тестовая нагрузка – это ключевая проверка, которая имитирует реальное использование автомобиля с усиленными рессорами. Чтобы провести тест, подготовьте груз, который соответствует максимально допустимой нагрузке для машины. Лучше всего использовать балласт или тяжелые материалы, которые можно безопасно разместить на кузове. Постепенно увеличивайте нагрузку, фиксируя, как ведет себя подвеска. Важно следить за состоянием рессор, а именно за их прогибом и устойчивостью. Рессоры не должны слишком сильно прогибаться или деформироваться под нагрузкой. Если это происходит, усиление выполнено некорректно.
Визуальный осмотр должен проводиться после каждой стадии теста. Оцените наличие трещин, повреждений или чрезмерной изношенности материала рессор. Особое внимание уделите точкам соединений, где усиливающие элементы были приварены или прикреплены. Все сварочные швы должны быть ровными и без видимых дефектов. Проверьте, нет ли признаков перегрева или коррозии на обработанных участках.
После выполнения тестов убедитесь, что подвеска возвращается в исходное положение без задержек и деформаций. Если рессоры остаются в ненормированном положении после снятия нагрузки, это может свидетельствовать о неправильной работе усилителей.
Вопрос-ответ:
Как правильно усилить рессоры на УАЗ 3303 своими руками?
Для усиления рессор на УАЗ 3303 своими руками нужно выбрать подходящий материал и правильно провести работы по их модернизации. Один из вариантов — это установка дополнительных листов в рессору или использование усиленных рессор от других моделей. Также важно внимательно подходить к выбору креплений и проверке их на прочность. Кроме того, не стоит забывать про регулировку амортизаторов, чтобы улучшить работу подвески в целом.
Нужно ли менять весь комплект рессор или достаточно усилить только одну?
Лучше всего менять весь комплект рессор, так как это обеспечит равномерное распределение нагрузки и более стабильную работу подвески. Усиление одной рессоры может привести к неравномерному износу и ухудшению характеристик подвески в целом. Однако, если замена всех рессор невозможна по финансовым причинам, можно усилить одну, но в этом случае потребуется более тщательная настройка подвески.
Как понять, что рессоры нуждаются в усилении?
Основные признаки, что рессоры на УАЗ 3303 требуют усиления — это чрезмерный прогиб кузова под нагрузкой, особенно если автомобиль часто перевозит тяжелые грузы. Также стоит обратить внимание на ухудшение управляемости, снижение жесткости подвески и повышенный износ колес. Если подвеска начинает «кочегарить» на неровностях или машина становится менее устойчивой, это сигнал для усиления рессор.
Какие материалы лучше всего использовать для усиления рессор на УАЗ 3303?
Для усиления рессор чаще всего используются пружинные стали с высокой прочностью, такие как 65Г или аналогичные марки. Эти материалы обеспечивают нужную жесткость и стойкость к нагрузкам. Важно, чтобы сталь была закалена и имела хорошие антикоррозийные свойства. Также можно рассмотреть использование листов с улучшенной прочностью, например, из стали с добавлением хрома или ванадия.
Какие ошибки часто совершаются при усилении рессор на УАЗ 3303?
Основные ошибки при усилении рессор — это использование материалов низкого качества или неправильный выбор жесткости дополнительных листов. Также важно правильно установить дополнительные элементы, чтобы избежать перекоса рессоры или повреждения подвески. Нередко владельцы автомобилей игнорируют проверку амортизаторов и других элементов подвески, что приводит к ухудшению работы всей системы. Кроме того, стоит избегать чрезмерного увеличения жесткости рессор, чтобы не повлиять на комфорт и управляемость автомобиля.
