Как установить гур на уаз 469

Установка гидроусилителя руля (ГУР) на УАЗ 469 значительно повышает комфорт и управляемость автомобиля, особенно при езде по бездорожью и в условиях города. Заводская компоновка не предусматривает ГУР, однако адаптация возможна с использованием узлов от других моделей, например, УАЗ Патриот или ГАЗ-3110.

Для установки потребуется сам гидроусилитель, насос с кронштейном, бачок, шланги высокого и низкого давления, рулевая сошка под ГУР, крепёж и ремни. Наиболее подходящий комплект – от Патриота, с минимальными доработками.

Перед началом работ необходимо освободить пространство под капотом: демонтировать старый кронштейн генератора, снять шкив коленвала (при необходимости установки дополнительного ручья), и подготовить рулевой механизм. Важный момент: установка требует сварочных и токарных работ, а также изменения крепления генератора и вентилятора.

Опыт показывает, что при правильной установке ресурс ГУР не уступает заводскому, а рулевое усилие снижается более чем в два раза. Это особенно актуально при использовании колёс увеличенного диаметра или лебёдки, создающей дополнительную нагрузку на переднюю часть автомобиля.

Выбор подходящего гидроусилителя руля для УАЗ 469

Для установки гидроусилителя на УАЗ 469 чаще всего применяют узлы от автомобилей ГАЗ-3302 (ГАЗель), УАЗ Патриот или внедорожников Toyota. Наиболее популярный вариант – ГУР от ГАЗели, так как он хорошо сочетается с конструкцией рулевого управления УАЗа и требует минимальных доработок.

При выборе обратите внимание на тип насоса. Оптимально использовать шестерёнчатый насос с боковым выходом, так как он легче интегрируется с двигателем ЗМЗ-409 или УМЗ-421. Насосы от ГУР ГАЗели надёжны, обеспечивают достаточное давление (до 90 бар) и легко обслуживаются.

Не стоит рассматривать комплекты с электромеханическим усилителем – они требуют сложной адаптации и вмешательства в электросистему. Также не рекомендуется использование ГУР от легковых автомобилей: они не рассчитаны на нагрузки от крупного внедорожника и быстро выходят из строя при езде по бездорожью.

Обратите внимание на кронштейны и крепления. Если используется ГУР от УАЗ Патриот, потребуется переделка рулевой сошки и установка дополнительных переходников. Для установки комплекта от ГАЗели потребуется изготовление кронштейна под насос и точная регулировка положения шкивов относительно коленчатого вала.

Лучшее решение – приобретение заводского комплекта ГУР для УАЗ 469, включающего насос, рейку, бачок, шланги высокого давления и крепёж. Это минимизирует несовместимость и упростит установку.

Необходимые инструменты и комплектующие для установки ГУР

Инструменты:

Понадобится комплект головок и трещотка с удлинителями, ключи на 13, 17, 19 и 22 мм. Обязателен моментный ключ для точной затяжки крепежа. Нужен трубный ключ для работы с гидравлическими соединениями. Шлицевая и крестовая отвертки, а также монтажка для демонтажа старых деталей. Гидравлический домкрат и надёжные опоры обязательны при работе с передней подвеской.

Комплектующие:

Редукторный насос ГУР – рекомендуется модель от УАЗ Хантер или ЗМЗ-409. Кронштейн насоса – под конкретный двигатель, часто требуется доработка. Шкив и клиновой ремень – соответствующий числу ручьёв и диаметру коленвала. Рулевой редуктор с гидроусилителем – совместимый с рулевым валом УАЗ 469. Маслобак и шланги высокого давления – рассчитаны на рабочее давление до 130 бар. Фитинги и штуцеры – под гидравлику, желательно использовать латунные или стальные. Также понадобится масло для ГУР – рекомендованное производителем насоса, чаще всего ATF Dexron III или аналог.

До начала установки необходимо убедиться в совместимости всех компонентов с текущей конфигурацией двигателя и рулевого управления. При покупке бывших в употреблении деталей – проверка на люфт, утечки и износ обязательна.

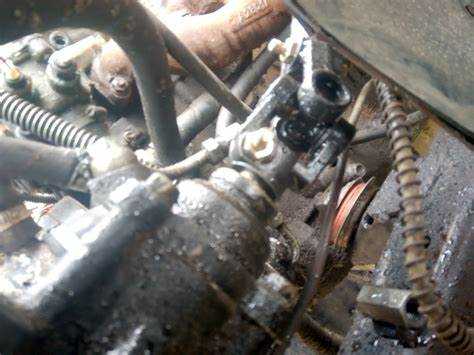

Подготовка рулевого управления к установке гидроусилителя

Перед началом работ необходимо демонтировать штатную рулевую колонку. Для этого снимите руль, открутите крепёжные болты и аккуратно извлеките колонку из посадочного места. Следите за сохранностью шлицев и резьбы.

Далее необходимо снять маятниковый рычаг. Используйте съёмник, чтобы избежать повреждений шлицевой части. После демонтажа проверьте состояние рулевых тяг – при наличии люфта или коррозии замените их.

Осмотрите крепления рулевого редуктора. Если обнаружены трещины или выработка на отверстиях, усилите раму в этих местах при помощи стальных накладок толщиной не менее 5 мм. Крепёжные болты должны быть класса прочности не ниже 10.9.

Проверьте прямолинейность рулевого вала. Если вал деформирован, его необходимо заменить, чтобы избежать последующих заеданий или неравномерной работы усилителя.

Для будущей установки насоса гидроусилителя убедитесь в наличии штатного или адаптированного крепления на блоке двигателя. При необходимости изготовьте кронштейн из металла толщиной 6–8 мм с точной разметкой под крепёжные отверстия.

Удалите загрязнения и ржавчину с мест установки нового оборудования. Поверхности, соприкасающиеся с крепежом, должны быть ровными, без остатков старой краски и масла.

Проверьте, чтобы все подвижные элементы рулевого механизма свободно вращались без заеданий и имели минимальный люфт. В противном случае замените изношенные узлы до начала установки гидроусилителя.

Установка кронштейнов и насоса ГУР на двигатель

Перед началом установки необходимо демонтировать штатные элементы, мешающие монтажу гидроусилителя: кожух вентилятора, ремень генератора и крепления, если они расположены в зоне установки насоса.

1. Очистить переднюю часть блока двигателя от загрязнений и масла – это обеспечит надёжную фиксацию кронштейнов и предотвратит сдвиг конструкции при работе.
2. Установить основной кронштейн насоса ГУР. Он крепится к штатным отверстиям на блоке цилиндров с правой стороны. Используются болты М10 с шагом резьбы 1.25 и длиной не менее 40 мм. Обязательно применить шайбы и фиксатор резьбы.
3. Дополнительный кронштейн, фиксирующий насос снизу, прикручивается к корпусу помпы или к кронштейну генератора (в зависимости от комплекта). Он уменьшает вибрации и снижает нагрузку на основное крепление.
4. Установить насос ГУР (обычно используется агрегат от ГАЗ-3302 или аналогичный по посадочным размерам). При установке следить, чтобы шкив насоса совпадал по оси с шкивами коленвала и генератора – отклонение более 2 мм вызовет быстрый износ ремня.
5. Закрепить насос с помощью болтов из комплекта. Не затягивать до конца – потребуется регулировка натяжения ремня после окончательной сборки.

После установки убедитесь, что кронштейны не касаются других элементов двигателя, а насос свободно вращается от руки. При необходимости – доработать посадочные поверхности или использовать проставки.

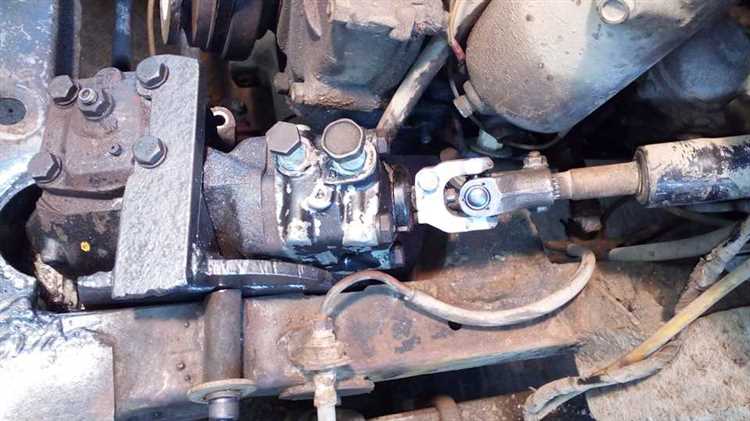

Монтаж рулевого редуктора и соединение с тягами

Перед установкой рулевого редуктора на УАЗ 469 необходимо подготовить усиленное кронштейное крепление, подходящее под ГУР от ГАЗ-66 или ЗМЗ-409. Убедитесь, что отверстия под шпильки совмещаются с рамой и редуктором. Резьба должна быть очищена, шпильки – новые, с высокопрочной фиксацией.

1. Закрепите кронштейн на раме автомобиля, используя болты М12 не менее 10.9 прочности. Протяжка – с усилием не менее 90 Н·м.
2. Установите редуктор на кронштейн. Центровку вала редуктора проводите с ориентацией на рулевой кардан. При перекосе возможны люфты.
3. Соедините вал редуктора с карданным валом рулевого управления. Кардан должен быть двухшарнирным, чтобы исключить клин на повороте. Надежно затяните зажимы.

Для подключения тяг используйте комплект тяг от ГАЗ-3302, предварительно проверив длину. При необходимости укоротите продольную тягу под нужный размер, обеспечив 2–3 витка резьбы в наконечнике.

• Пальцы рулевых наконечников запрессовываются в сошку редуктора и поворотный кулак без зазоров. Обязательное применение стопорных шайб и шплинтов.
• Углы установки тяг проверяются на полностью вывернутых колесах. При перекосе – корректировка длины.
• После сборки – проверка люфтов вручную и последующая обкатка на месте с включённым ГУР.

Прокладка и подключение гидравлических шлангов системы

Начните с выбора шлангов, соответствующих требованиям давления в системе. Для УАЗ 469 рекомендуется использовать армированные шланги, рассчитанные на рабочее давление не менее 100 атм. Шланги должны быть устойчивыми к воздействию масла и атмосферных условий.

Перед установкой тщательно проверьте все компоненты на наличие повреждений. Поврежденные или изношенные шланги необходимо заменить. Убедитесь, что шланги имеют необходимую длину для комфортного подключения, не натягиваются и не перегибаются.

Для подключения шлангов к насосу и рулевому редуктору используйте соединительные элементы, подходящие по диаметру. На каждом соединении должен быть установлен уплотнительный кольца, чтобы избежать утечек жидкости. Обязательно затягивайте соединения вручную, а затем с помощью инструмента, соблюдая допустимый момент затяжки.

При прокладке шлангов избегайте их контакта с острыми краями металлических деталей. Важно обеспечить достаточный зазор между шлангами и компонентами, которые могут вызывать трение. Для этого используйте пластиковые держатели или крепежи.

Проверьте правильность подключения шлангов после завершения монтажа. Прокачайте систему, чтобы удалить воздух и проверить на герметичность. При обнаружении утечек ослабьте соединение, замените уплотнительные элементы и снова затяните.

Заполнение системы жидкостью и проверка на утечки

Перед началом заполнения системы жидкостью убедитесь, что установлен новый насос ГУР и все элементы системы (шланги, магистрали, трубки) надежно подключены. Для работы используйте только специализированную жидкость для ГУР, подходящую для автомобилей УАЗ 469.

1. Откройте крышку расширительного бачка для гидроусилителя руля. Убедитесь, что бачок чист и не имеет загрязнений, чтобы предотвратить попадание мусора в систему.

2. Аккуратно заливайте жидкость в бачок, следя за уровнем. Он не должен превышать максимальную отметку на бачке. Превышение уровня может привести к утечкам или повреждению системы.

3. После того как жидкость залита, несколько раз поворачивайте рулевое колесо в крайние положения. Это поможет удалить воздух из системы и равномерно распределить жидкость.

4. Проверьте уровень жидкости в бачке после поворота руля. При необходимости долейте жидкость до нужного уровня.

5. Переходите к проверке системы на утечки. Для этого заведите двигатель и оставьте его на холостых оборотах. Внимательно осмотрите все соединения и шланги на наличие подтеков. Обратите внимание на место подключения шлангов к насосам и рулевой рейке.

6. Если утечек не обнаружено, постепенно увеличивайте обороты двигателя. Это позволит проверить систему под рабочими нагрузками.

7. Для окончательной проверки прокачайте рулевое колесо несколько раз, контролируя стабильность работы и отсутствие посторонних звуков, таких как свист или гул, которые могут свидетельствовать о неисправности системы.

После завершения всех проверок и при отсутствии утечек, система готова к эксплуатации. Если обнаружены утечки, немедленно устраните их, заменив поврежденные шланги или подтянув соединения.

Вопрос-ответ:

Что нужно для установки ГУР на УАЗ 469?

Для установки ГУР на УАЗ 469 потребуется несколько ключевых компонентов, таких как насос гидроусилителя руля, гидробак, шланги для подключения системы, рулевая колонка с механизмом, а также крепежные элементы для установки. Кроме того, необходимо подготовить инструменты, например, ключи для откручивания старых деталей, отвертки, и возможно, сварочный аппарат для некоторых работ.

Как установить насос ГУР на УАЗ 469?

Насос гидроусилителя руля устанавливается на двигатель с помощью специальных кронштейнов и крепежных болтов. Сначала необходимо снять старую систему, если такая имеется. Затем подсоединяются шланги для подачи масла и возврата, после чего насос крепится к двигателю, а шкив насоса синхронизируется с ременной системой автомобиля. Важно следить за правильностью установки и натяжением ремня, чтобы избежать излишнего износа или повреждения системы.

Какие шаги нужно предпринять для подключения трубок ГУР на УАЗ 469?

Подключение трубок гидроусилителя руля на УАЗ 469 начинается с установки шлангов на соответствующие выходы насоса и распределителя. Эти трубки должны быть правильно зафиксированы и подключены, чтобы не было утечек масла. Нужно тщательно проверить герметичность соединений и удостовериться, что все трубки не перекручены и не повреждены. После этого система заполняется жидкостью и проводится проверка работы.

Нужна ли настройка системы ГУР после установки на УАЗ 469?

После установки ГУР на УАЗ 469 настройка системы является важным этапом. Нужно удостовериться, что уровень жидкости в гидробаке правильный, а также проверить, нет ли воздушных пробок в системе. При первой настройке важно несколько раз повернуть рулевое колесо в оба направления, чтобы вытолкать воздух из трубок. Также проверяют работу насоса и колонок, чтобы убедиться, что система работает без посторонних шумов.

Какие проблемы могут возникнуть при установке ГУР на УАЗ 469?

Одной из главных проблем при установке ГУР на УАЗ 469 может быть неправильная установка шлангов, что приведет к утечке жидкости. Еще одна возможная проблема – это недостаток мощности насоса, что может проявляться в трудности при поворотах или стуке в рулевом механизме. Также нужно следить за правильным натяжением ремня, иначе насос может не работать на полную мощность. Иногда могут возникать сложности с креплением или адаптацией запчастей, особенно если используется не оригинальное оборудование.

Как установить ГУР на УАЗ 469?

Установка гидроусилителя руля (ГУР) на УАЗ 469 — это довольно сложная процедура, требующая знаний в области механики и наличия некоторых специальных инструментов. Для начала следует подготовить автомобиль, сняв старое рулевое управление. Далее потребуется установить насос ГУР, соединить его с рулевой рейкой и подключить магистрали гидравлики. Важно правильно установить ремень, который будет приводить насос в действие. Не забывайте проверять уровень жидкости в системе и герметичность всех соединений. Чтобы обеспечить нормальную работу системы, потребуется провести несколько тестов, проверив рулевое управление в разных режимах работы автомобиля. Это поможет избежать возможных поломок и обеспечить комфортное вождение.
