Карбюратор 21073 – модификация от ВАЗ 21213, оснащённая системой ЭПХХ и рассчитанная на двухкамерный впуск. Его установка на УАЗ Буханка позволяет добиться более стабильной работы двигателя, особенно в условиях низких температур и при эксплуатации на бездорожье. Однако перед установкой важно учесть различия в посадочных фланцах, длине тяги газа и системе охлаждения.
Основная сложность заключается в несовпадении фланцев коллектора и карбюратора. Необходим переходной адаптер, обеспечивающий герметичность и правильное положение диффузоров. Подойдёт адаптер от ГАЗ 3302 под карбюратор Солекс. Без него установка невозможна – прижать карбюратор напрямую не получится из-за разных размеров шпилек.
Для корректной работы вакуумных систем потребуется перенастройка угла опережения зажигания. Также нужно обеспечить подачу ОЖ в корпус карбюратора для прогрева дроссельного узла. Без этого запуск зимой станет затруднённым. Шланги малого круга можно подключить через тройник от печки, с обязательным проконтролированием герметичности соединений.
Тяга газа от УАЗа требует переделки или замены на тросовую систему. Стандартная жёсткая тяга не подойдёт – угол хода заслонки будет неверным. Оптимально использовать трос от ВАЗ 2107 в паре с педалью от УАЗ 3303. Это упростит настройку и обеспечит точный отклик на нажатие газа.

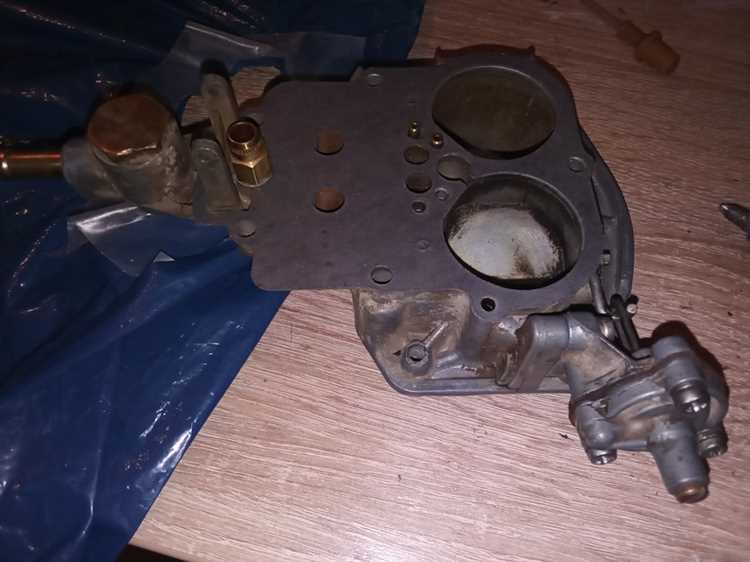

Подбор подходящего коллектора для установки карбюратора 21073
Для установки карбюратора 21073 на УАЗ Буханка требуется впускной коллектор с посадочной площадкой под карбюратор типа «Солекс» с межосевым расстоянием шпилек 70х84 мм. Стандартный уазовский коллектор от двигателя УМЗ-417 или УМЗ-421 с фланцем под К-126 не совместим без переделок.
Оптимальным вариантом считается коллектор от двигателя ВАЗ-2101–2107, но он не подходит по геометрии без внесения изменений. Для корректной установки применяют переходную плиту или модифицируют штатный коллектор. В качестве альтернативы используют литые алюминиевые коллекторы от УМЗ с уже доработанным фланцем под карбюратор 21073.
При самостоятельной переделке фланца важно выдерживать горизонтальное положение посадочной поверхности, чтобы избежать перекоса заслонок. Рекомендуется использование термоизоляционной прокладки толщиной не менее 5 мм для снижения передачи тепла от двигателя к карбюратору.
Ключевой момент: коллектор должен обеспечивать достаточный проход воздуха и топлива без сужений и резких углов. При установке переходной плиты необходимо учитывать высоту конструкции, чтобы не допустить упора карбюратора в капот или элементы моторного отсека.
Резьбы под шпильки фланца коллектора должны быть в исправном состоянии. Если использовалась шпилька под карбюратор К-126, её придётся заменить на шпильки М8 нужной длины, соответствующей монтажной высоте карбюратора 21073.

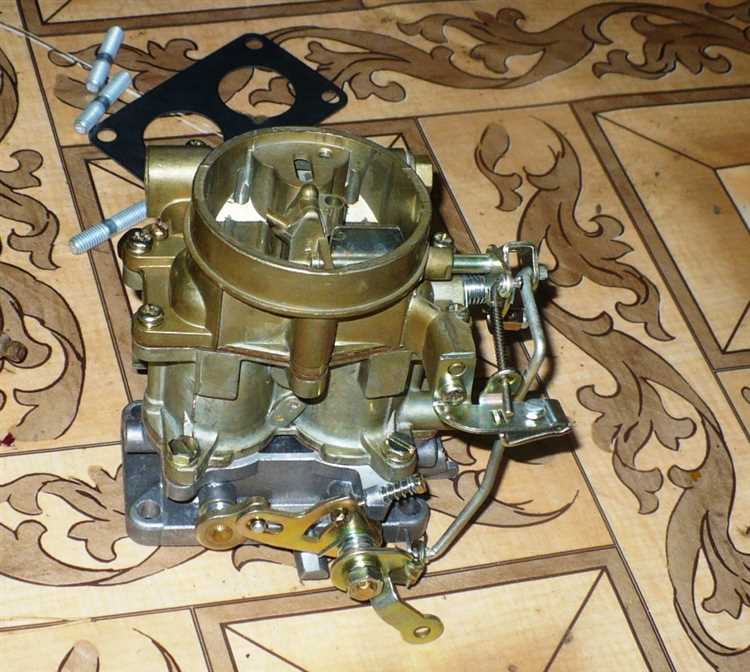

Подключение системы охлаждения к корпусу карбюратора
Карбюратор 21073 оснащён каналами для подогрева, рассчитанными на подключение к малому контуру системы охлаждения. Это предотвращает обмерзание дроссельных заслонок в холодное время года и стабилизирует работу двигателя на холодном пуске.
- Подключение осуществляется через два штуцера на корпусе карбюратора. Один – вход охлаждающей жидкости, второй – выход.
- Для подключения требуется использовать термостойкий шланг внутренним диаметром 8 мм. Общая длина – не более 60 см для каждой магистрали.
- Входной шланг подводится от штуцера на выходе из головки блока цилиндров, расположенного рядом с термостатом.
- Выходной шланг подключается к трубке, ведущей к расширительному бачку или обратно в патрубок печки, если конфигурация позволяет.
- Все соединения фиксируются червячными хомутами. Не допускается использование пластиковых стяжек или неплотной посадки.
Перед запуском необходимо полностью удалить воздух из системы: ослабить хомут на выходном штуцере карбюратора и дождаться появления охлаждающей жидкости. После этого затянуть хомут и проверить герметичность всех соединений при рабочей температуре.
Переход с троса на жесткую тягу управления дроссельной заслонкой
При установке карбюратора 21073 на УАЗ Буханка целесообразно заменить штатный тросик газа на жесткую тягу. Это исключает провисы, рывки и неравномерное открытие заслонки, характерные для растянутого троса, особенно в условиях вибраций и загрязнения подкапотного пространства.
Для переделки потребуется жесткая металлическая тяга длиной около 45–50 см, шарнирные наконечники с резьбой М6 (типа «папа-мама»), фиксирующие шайбы и металлические крепления к кузову. На карбюраторе 21073 используется рычаг с отверстием под тягу – он совместим со стандартными шарнирами от классики ВАЗ.
Крепление тяги к кузову желательно выполнять через втулку с резиновыми прокладками, чтобы исключить люфт и износ при вибрации. Оптимальная точка крепления – штатное отверстие от кронштейна троса газа. Если его нет, можно просверлить отверстие в усилителе моторного щита, на 2–3 см выше оси педали газа.
К педали газа тяга подключается через промежуточный рычаг или непосредственно, если геометрия совпадает. При установке важно добиться полного открывания дроссельной заслонки при полностью нажатой педали и полного закрытия – при отпускании. Люфты и заедания недопустимы, регулировку проводят изменением длины тяги или угла рычагов.
После сборки следует зафиксировать все соединения контргайками и проверить ход привода вручную. При правильно собранной тяге дроссель открывается линейно и без запаздывания, обеспечивая точное дозирование подачи топлива.
Установка адаптера под карбюратор 21073 на двигатель УМЗ
Для установки карбюратора 21073 (от ВАЗ-2107) на двигатель УМЗ необходим переходной адаптер, обеспечивающий стыковку фланцев с различными геометриями. Карбюратор имеет квадратный фланец с отверстиями 58×86 мм, тогда как впускной коллектор УМЗ (417, 421) рассчитан под карбюраторы с другим расположением шпилек.
Оптимальная толщина адаптера – 16–20 мм. Это позволяет избежать конфликта с тягами и сохранить корректный уровень в поплавковой камере. Материал – алюминиевый сплав или фрезерованный текстолит. Тонкие адаптеры (менее 12 мм) вызывают перегрев и деформацию карбюратора.
Перед установкой:
- Удалить старую прокладку и зачистить фланец коллектора до металла.
- Проверить плоскость адаптера – искривление более 0,3 мм недопустимо.
- Установить термостойкие прокладки с обеих сторон адаптера.
Крепление выполняется шпильками М8 длиной 45–50 мм. Резьбовые отверстия в коллекторе при необходимости рассверливаются до нужного диаметра. Затяжка гаек – с моментом 18–22 Н·м, равномерно, в диагональном порядке.
Особое внимание – совпадению диаметров проходных каналов. Если отверстия адаптера меньше диаметров диффузоров карбюратора, возникает эффект дросселирования. В этом случае каналы адаптера растачиваются до 23–24 мм с учетом выступов корпуса.
После установки адаптера и карбюратора необходимо проверить ход дроссельных тяг, отсутствие подсоса воздуха и герметичность соединений.

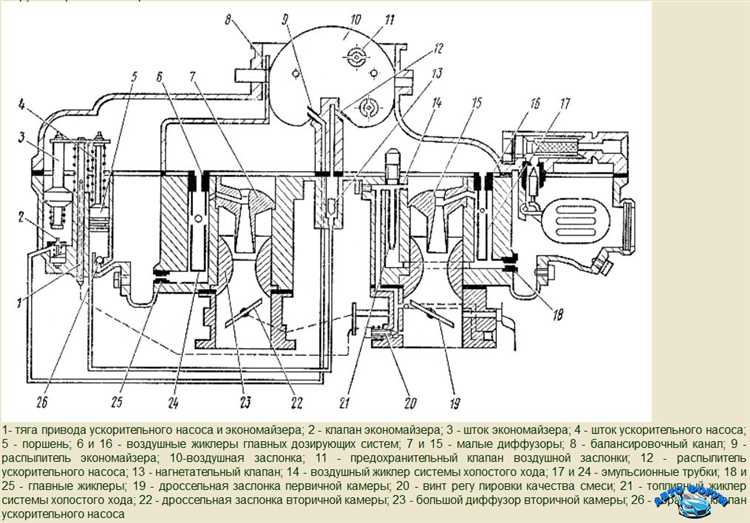

Настройка уровня топлива в поплавковой камере
Для карбюратора 21073 на УАЗ Буханка уровень топлива в поплавковой камере должен составлять 24–26 мм от верхней кромки корпуса до поверхности топлива при снятой крышке. Измерение проводится с помощью штангенциркуля сразу после остановки двигателя, чтобы исключить испарение топлива.
Перед регулировкой необходимо проверить целостность поплавка и отсутствие подтеков. Поплавок должен быть герметичным и свободно перемещаться на оси без заеданий. При наличии следов деформации или утечек требуется замена.
Регулировка производится путем подгибания язычка, воздействующего на запорную иглу. Изгиб вверх снижает уровень, вниз – повышает. При этом игла должна плотно перекрывать подачу топлива, исключая его перелив. Следует контролировать, чтобы при полном закрытии клапана расстояние между поплавком и крышкой оставалось не менее 6 мм.
После настройки необходимо выполнить контрольный запуск двигателя и убедиться в отсутствии перелива через распылители и устойчивой работе на холостом ходу. При отклонении уровня от нормы возможны провалы при разгоне или повышенный расход топлива.
Подключение вакуумного опережения зажигания к карбюратору 21073
Для корректной работы системы зажигания при установке карбюратора 21073 на УАЗ Буханка необходимо подключить вакуумный шланг, отвечающий за опережение зажигания. Этот элемент регулирует угол опережения в зависимости от нагрузки двигателя, что способствует улучшению работы мотора на разных режимах.
Шланг должен быть правильно соединён с распределителем зажигания, на котором имеется вакуумный привод. Убедитесь, что соединение герметичное, без трещин и перекручиваний. Вакуумный шланг должен быть без изломов, что обеспечит стабильное давление для работы системы.
При подключении учитывайте правильное направление шланга. Вакуум подаётся в распределитель зажигания через специальное устройство, контролирующее угол опережения в зависимости от состояния двигателя. Важно убедиться, что шланг не имеет утечек, иначе система не будет корректно работать.
После подключения следует проверить работу вакуумного опережения зажигания. Для этого можно использовать вакуумный насос, подключив его к шлангу и проверив, как изменяется угол опережения на рабочем двигателе. Также рекомендуется провести пробный заезд и убедиться в стабильности работы мотора на разных оборотах.
Корректная настройка вакуумного опережения влияет на экономию топлива и общую производительность двигателя, поэтому важно уделить внимание каждой детали при подключении шланга и его проверке.
Регулировка холостого хода и качества смеси после установки
Для начала, прогрейте двигатель до рабочей температуры. Это обеспечит стабильную работу всех систем и точность измерений. Затем установите тахометр для контроля оборотов двигателя. Холостой ход должен быть в пределах 800-900 оборотов в минуту. Если обороты слишком низкие или высокие, открутите или закрутите винт регулировки холостого хода, который находится на боковой части карбюратора. Закручивание винта повышает обороты, откручивание – снижает.

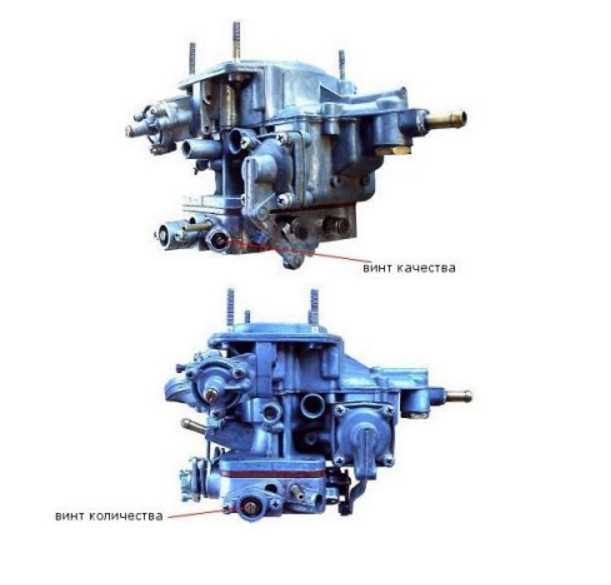

После достижения требуемых оборотов двигателя, переходите к регулировке качества смеси. Для этого необходимо настроить винт смеси (он же винт качества), который регулирует соотношение топлива и воздуха на холостом ходу. Поверните винт на полоборота в одну сторону и послушайте работу двигателя. Если двигатель начинает работать плавнее и стабильно, значит смесь слишком бедная. В этом случае следует немного открутить винт, чтобы увеличить подачу топлива. Если же обороты начинают падать, смесь слишком богатая, и винт нужно закрутить, уменьшая подачу топлива.
После настройки качества смеси и холостого хода, обязательно проверьте работу двигателя на разных режимах: при ускорении и при торможении двигателем. Если на этих режимах двигатель продолжает работать стабильно, настройка выполнена правильно.
Немаловажно, что неправильная настройка качества смеси может привести к неэффективному расходу топлива и избыточному выбросу вредных веществ в атмосферу. Поэтому рекомендуется в процессе регулировки использовать газоанализатор для точной настройки выхлопных газов, что позволит добиться наилучших результатов в экологии и экономии топлива.
Вопрос-ответ:
Как правильно установить карбюратор 21073 на УАЗ Буханка?
Установка карбюратора 21073 на УАЗ Буханка требует внимательности и соблюдения ряда шагов. Начать нужно с подготовки: снимите старый карбюратор и убедитесь, что поверхность для установки чистая и ровная. Затем установите новый карбюратор, закрепите его с помощью болтов и прокладок, чтобы избежать утечек воздуха и топлива. Важно тщательно подключить топливные и вакуумные шланги, а также электрические разъемы. После установки карбюратора потребуется отрегулировать систему подачи топлива, чтобы обеспечить правильную работу двигателя. Проверьте герметичность соединений и убедитесь, что мотор работает стабильно на всех оборотах.
Какие проблемы могут возникнуть при установке карбюратора 21073 на УАЗ Буханка?
Основной проблемой может стать несовпадение креплений карбюратора с теми, что предусмотрены на двигателе УАЗ Буханка. В некоторых случаях потребуется использовать специальные адаптеры. Также стоит обратить внимание на подключение вакуумных шлангов и правильно настроить систему подачи топлива. Неправильно настроенные соединения могут привести к потере мощности двигателя или его нестабильной работе. Важно также проверить, чтобы все компоненты были установлены корректно и плотно прилегали друг к другу, иначе это может повлиять на работу двигателя и повысить расход топлива.
Нужно ли менять какие-либо дополнительные детали при установке карбюратора 21073 на УАЗ Буханка?
Да, в процессе установки карбюратора 21073 могут понадобиться дополнительные детали. Например, может понадобиться установить новую прокладку под карбюратор, а также новые болты для крепления. В некоторых случаях потребуется адаптер для крепления карбюратора, если его размеры не совпадают с размерами оригинального. Также обратите внимание на состояние топливных шлангов — если они повреждены, их нужно заменить. Убедитесь, что все элементы системы подачи топлива в порядке, чтобы избежать проблем в работе двигателя после установки.
Как правильно настроить карбюратор 21073 после установки на УАЗ Буханка?
После установки карбюратора 21073 на УАЗ Буханка важно правильно его настроить для оптимальной работы двигателя. Начните с регулировки холостого хода, чтобы он соответствовал рекомендованным значениям. Далее настройте смесь, регулируя винты смеси, чтобы добиться правильного соотношения топлива и воздуха. Обратите внимание на работу двигателя при разных оборотах, чтобы убедиться, что он работает плавно и без перебоев. Если возникают проблемы, такие как нестабильный холостой ход или провалы в работе на высоких оборотах, может понадобиться дополнительная настройка или диагностика системы подачи топлива.
