Лебёдка на УАЗ – не декоративный элемент, а необходимый инструмент для бездорожья, особенно если речь идёт о модели типа УАЗ-3151 или «Патриот». Установка своими руками возможна, но требует точного подхода и учёта особенностей конкретной конструкции рамы и кузова.
Перед началом работ следует определить тяговое усилие лебёдки. Для УАЗа снаряжённой массой около 2 тонн рекомендуемая минимальная тяга – не менее 4000 кг (примерно 9000 lb). Популярные модели – Runva EWB9500, Dragon Winch DWH 9000 HD, которые подходят по габаритам и характеристикам.
Штатное место установки – передний силовой бампер. Заводской бампер чаще всего требует доработки или замены на усиленный. При самостоятельной установке важно учесть жёсткость крепления: минимум четыре болта М12 с прочностью не ниже 10.9 и использование металлической монтажной платформы толщиной не менее 6 мм.
Электропитание подводится напрямую от аккумулятора, с использованием кабеля сечением не менее 35 мм². Необходимо установить автоматический выключатель или силовое реле, а соединения обязательно защитить термоусадкой и герметиком. Рекомендуется также провести отдельный выносной пульт управления в салон через влагозащищённый разъём.
После установки обязательно провести нагрузочное тестирование на холостом ходу и под нагрузкой. Контролируется прогрев кабелей, надёжность фиксации корпуса лебёдки и отсутствие перекоса троса. Неиспользуемую часть кабеля следует прочно закрепить, исключив трение о кузов или шасси.
Выбор подходящей лебедки для условий эксплуатации УАЗа
Для эксплуатации УАЗа в условиях бездорожья, необходима лебедка с тяговым усилием минимум 1,5 от полной массы автомобиля. Для моделей типа УАЗ Хантер или Буханка это значение составляет не менее 4 500 кг (10 000 lbs). Меньшее усилие может быть недостаточным при вытаскивании из глины или снега.
Предпочтительно использовать электрические лебедки с напряжением 12 В, совместимые с бортовой сетью УАЗа. При выборе двигателя важно учитывать силу тока на пике нагрузки – качественные модели потребляют до 400 А. Аккумулятор должен быть не менее 75 А·ч, генератор – от 90 А.
Передаточное число редуктора должно быть не ниже 200:1 для уверенной тяги при минимальных потерях крутящего момента. Планетарный редуктор обеспечивает надежность и долговечность, но требует корректного охлаждения при длительной работе.
Трос – синтетический или стальной – подбирается по условиям эксплуатации. Стальной подходит для леса и каменистых поверхностей, но тяжелее и опаснее при обрыве. Синтетика легче и безопаснее, требует защиты от ультрафиолета и грязи.
Желательна система автоматического тормоза и влагозащищенный корпус с классом не ниже IP67. Это гарантирует работу лебедки после погружения в воду и защиту от пыли.
Для монтажа требуется совместимая монтажная площадка с усилением рамы. Лебедки весом от 30 кг требуют перераспределения нагрузки на переднюю подвеску, возможна замена пружин или установка лифт-комплекта.

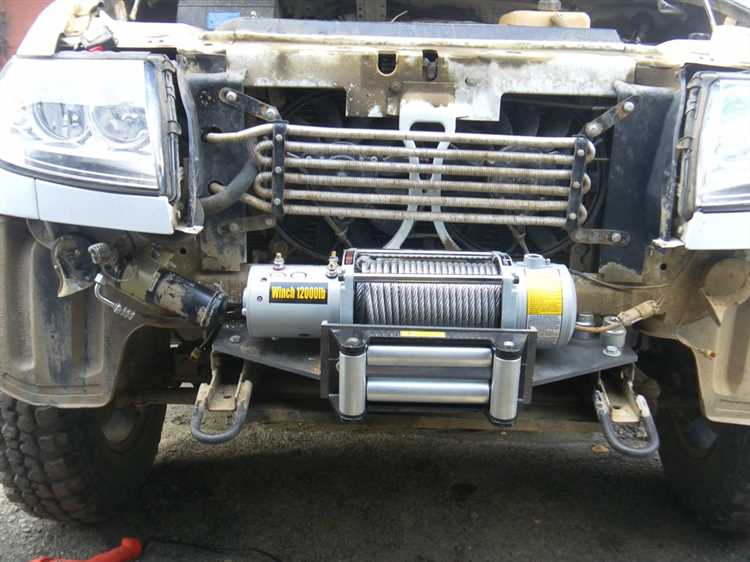

Подготовка рамы и кузова УАЗа под установку лебедки

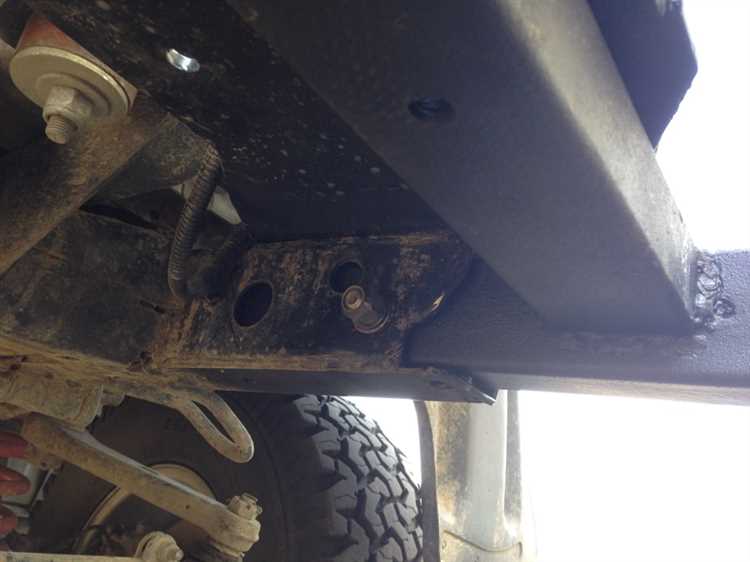

Перед установкой лебедки необходимо убедиться в прочности и целостности передней части рамы УАЗа. Осмотрите область лонжеронов на наличие трещин, следов коррозии и деформаций. Особенно внимательно проверьте места крепления передней поперечины – именно она будет нести основную нагрузку от лебедки.
Если кузов установлен на раму через проставки, проверьте их состояние и затяжку болтов. Наличие люфта между кузовом и рамой недопустимо – это приведёт к расшатыванию конструкции под нагрузкой. При необходимости замените изношенные элементы и подтяните крепления.
Удалите все пластиковые и декоративные элементы с места предполагаемой установки. При наличии штатного усилителя бампера или буксировочного кронштейна – демонтируйте их. Лебёдка должна монтироваться напрямую к усиленному узлу, а не через слабые штатные детали.
Если планируется установка в штатный металлический бампер – проверьте его толщину и структуру. Для надёжной фиксации необходим минимум 4 мм стали в зонах крепления. При отсутствии усиления – установите площадку-адаптер, прикрученную к раме через болты М12 класса прочности не ниже 10.9.
Сделайте подгонку кронштейнов крепления, сверяясь с размерами и типом выбранной лебёдки. Отверстия под крепёж сверлятся только после примерки. Не допускается сварка на раме без предварительного анализа её целостности – локальное ослабление металла приведёт к потере прочности.
Заземление лебёдки подключается к неокрашенной части рамы. Участок необходимо зачистить до чистого металла и обработать токопроводящей пастой. После монтажа рекомендуется покрыть место антикоррозийной мастикой для защиты от влаги и соли.
Изготовление или подбор кронштейна крепления лебедки
Для установки лебедки на УАЗ необходимо использовать прочный и точно подогнанный кронштейн, обеспечивающий жесткое крепление к раме. Толщина металла должна быть не менее 6 мм, предпочтительно использовать сталь марки 09Г2С или аналог с высокой ударной вязкостью.
Заводские кронштейны, подходящие к моделям УАЗ (например, Hunter или Patriot), можно приобрести у производителей тюнинга (РИФ, Лидер, OJ). Важно убедиться, что посадочные размеры совпадают с болтовыми отверстиями на раме и корпусе лебедки. При наличии силового бампера со штатным местом под лебедку необходимость в отдельном кронштейне может отсутствовать.
Если решено изготавливать кронштейн самостоятельно, сначала выполняется точный замер расположения рамы, продольных и поперечных балок. Заготовка вырезается из стального листа при помощи плазмореза или газорезки, затем проводится гибка с учётом нагрузки на отрыв и изгиб. Усиление конструкции достигается за счёт боковых ребер жёсткости и сварных соединений.
Отверстия под крепление лебедки должны соответствовать стандарту SAE J706 (размеры: 254х114,3 мм). Установочные болты – не менее М12, класс прочности 10.9. Все сварные швы следует проварить с обеих сторон, после чего зачистить и загрунтовать антикоррозийным составом. Проверка посадки осуществляется пробной установкой лебедки с последующей нагрузкой до 50% от номинальной тяги.

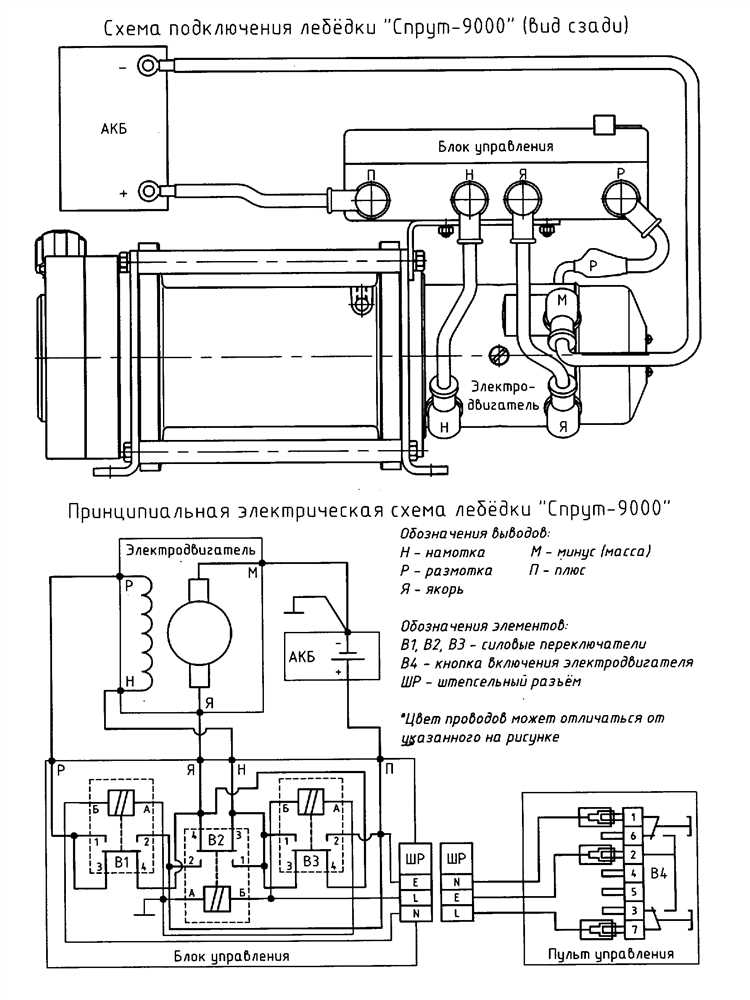

Прокладка силового кабеля и подключение к электросети автомобиля
Для обеспечения стабильной работы лебёдки необходимо использовать медный кабель с сечением не менее 25 мм². При длине свыше 3 метров – сечение увеличивают до 35 мм². Оптимальная длина кабеля от АКБ до реле – не более 1,5 метров. Чем меньше длина – тем ниже потери напряжения и нагрев.
Кабель укладывается вдоль штатной проводки, но с обязательным разделением – не менее 5 см от топливных магистралей и тормозных трубок. Кабель прокладывается в гофре ПВХ или термостойком рукаве. В местах прохождения через перегородки и металл обязательна установка резиновых втулок или втулок с металлическим обрамлением и изоляцией, чтобы избежать протирания изоляции.
Соединения выполняются медными обжатыми наконечниками, обжатие – только гидравлическим прессом. Пайка недопустима из-за возможного перегрева и увеличения сопротивления. Места соединений дополнительно защищаются термоусадочной трубкой с клеевым слоем.
Подключение лебёдки осуществляется напрямую к клеммам аккумулятора. Минусовой кабель соединяется либо с клеммой АКБ, либо с болтом «массы» на кузове при условии надёжного контакта. Установка автоматического предохранителя на 300–500 А в разрыв плюсового провода обязательна. Он монтируется на расстоянии не более 30 см от АКБ.
Для управления лебёдкой устанавливается реле или контактная группа. Питание цепи управления берётся от зажигания (через предохранитель 5 А), чтобы исключить случайный запуск при выключенном двигателе.
Монтаж пульта управления и проверка работы лебедки
Пульт управления устанавливается с учётом удобства доступа водителя и минимизации длины проводки. Наиболее рациональное место – в салоне, в районе центральной консоли или под рулевой колонкой. При выборе стационарного варианта важно обеспечить защиту от влаги и пыли.
- Для подключения выносного пульта требуется вывести разъём в переднюю часть салона или в подкапотное пространство. Устанавливать разъём следует в точке, защищённой от попадания воды – например, за решёткой радиатора или рядом с АКБ.
- Питание пульта подключается напрямую к реле управления лебёдкой. Используются провода сечением не менее 1,5 мм², защищённые гофрой и проложенные вдоль штатной проводки.
- Контакты должны быть пропаяны и дополнительно заизолированы термоусадочной трубкой. Разъёмы фиксируются хомутами, исключая люфт и вибрации.
После монтажа необходимо выполнить пошаговую проверку:
- Отключить клемму АКБ, убедиться в отсутствии замыканий по схеме управления.
- Подключить питание, включить зажигание. Убедиться в готовности пульта – загорелся индикатор или активировалась кнопка включения.
- Нажать кнопку подачи троса вперёд: двигатель лебёдки должен работать плавно, без рывков.
- Проверить обратное направление: втягивание троса должно происходить равномерно, без задержек.
- Выключить пульт, отключить питание. Повторно проверить целостность соединений, нагрев кабелей, посторонние звуки или запахи.
Завершающий этап – проверка под нагрузкой. Зацепить трос за стационарный объект, дать кратковременную нагрузку. Убедиться в срабатывании реле, отсутствии просадки напряжения и стабильной работе всей цепи управления.
Устранение типичных ошибок при самостоятельной установке
Одна из частых ошибок – неправильный выбор места для установки лебедки. Нужно убедиться, что место для крепления достаточно жесткое и не будет подвергаться дополнительным нагрузкам, которые могут повлиять на безопасность работы устройства. УАЗ имеет свои особенности рамы, и важно подобрать правильные точки для крепления, чтобы избежать деформации конструкции.
Не менее важна правильная установка электропроводки. Ошибка, которая часто встречается – это использование недостаточно мощных проводов, что может привести к перегреву и коротким замыканиям. Для работы лебедки потребуется провод сечением не менее 6 мм² для коротких участков и 10 мм² для более длинных проводов, чтобы избежать потерь напряжения.
Не стоит пренебрегать защитой от влаги. Лебедки, как правило, имеют определенный уровень защиты, но при установке важно использовать герметичные соединения для проводов и установить дополнительные уплотнители. Невнимание к этим деталям может привести к быстрому выходу устройства из строя при эксплуатации в условиях повышенной влажности или грязи.
Ошибка в монтаже системы управления лебедкой также может привести к неполадкам. Убедитесь, что пульт дистанционного управления или кнопки управления подключены правильно и не имеют контакта с металлическими частями автомобиля. Неправильная проводка управления может вызвать постоянные сбои в работе устройства.
Не забывайте о правильной настройке тяги и натяжения каната. Недостаточная натяжка каната при установке может привести к его скатыванию с барабана или излишней нагрузке на мотор, что существенно сократит срок службы лебедки.
Одной из самых распространенных ошибок является неправильная регулировка тормоза лебедки. На многих моделях он регулируется вручную, и важно убедиться, что тормоз работает эффективно, но не перегружает систему. Неправильная настройка тормоза приведет к ненужным повреждениям или ухудшению тяговых характеристик.
Вопрос-ответ:
Как выбрать подходящую лебедку для установки на УАЗ?
При выборе лебедки для УАЗа нужно учитывать несколько факторов: мощность автомобиля, предполагаемые условия эксплуатации и тип лебедки. Для УАЗа лучше всего подходят лебедки с грузоподъемностью от 3 до 5 тонн, так как они смогут эффективно работать при движении по сложным маршрутам. Важно также обратить внимание на тип привода: электрический или гидравлический. Электрические лебедки проще в установке, но гидравлические более долговечные и подходят для тяжелых условий.
Какие инструменты понадобятся для установки лебедки на УАЗ?
Для установки лебедки на УАЗ потребуется набор стандартных инструментов: гаечные ключи, отвертки, дрель, набор сверл, болты и крепежные элементы. Также может понадобиться сварочный аппарат, если нужно приварить дополнительные крепления. Если планируется установка электрической лебедки, важно подготовить аккумулятор и кабели для подключения. Не забудьте об изоляции проводов, чтобы избежать короткого замыкания.
Можно ли установить лебедку на УАЗ самостоятельно, или нужно обращаться к специалистам?
Установить лебедку на УАЗ можно и своими руками, если есть базовые навыки работы с инструментами и понимание устройства автомобиля. Процесс включает в себя монтаж креплений, подключение электропитания и тестирование работы лебедки. Главное — точно следовать инструкции и быть внимательным при подключении проводов, чтобы избежать поломок. Если возникают сомнения, лучше обратиться за консультацией к специалистам.
Как правильно подключить электрическую лебедку к аккумулятору УАЗа?
Подключение электрической лебедки к аккумулятору начинается с установки защитных предохранителей на проводах. Используйте кабели с достаточным сечением, чтобы избежать перегрева. Один конец провода нужно подключить к положительному контакту аккумулятора, а другой — к соответствующему контакту на лебедке. Для обеспечения надежности соединений стоит использовать качественные клеммы и надежно заизолировать все соединения, чтобы предотвратить короткие замыкания.
Какие ошибки чаще всего допускают при установке лебедки на УАЗ?
Одна из самых распространенных ошибок — неправильный выбор места для установки лебедки. Место должно быть крепким, устойчивым и не мешать другим элементам автомобиля. Часто забывают правильно подключать проводку или используют некачественные кабели, что приводит к перегреву системы. Также не стоит забывать о защите от влаги: установка в мокрых или грязных условиях может снизить эффективность работы лебедки и привести к ее повреждению.
