Моторчик стеклоочистителя на УАЗ Хантер – один из ключевых компонентов, обеспечивающих видимость в сложных погодных условиях. Его неисправность может привести к полной потере обзора в дождь или снег, особенно при эксплуатации автомобиля в условиях бездорожья. Замена штатного моторчика часто требуется не только при его выходе из строя, но и при модернизации, например, установке усиленного или более быстрого аналога.
Перед демонтажем необходимо отключить аккумулятор, чтобы избежать короткого замыкания при работе с электрикой. Далее снимается облицовка панели и откручиваются крепления моторчика с внутренней стороны кузова. При установке нового узла важно правильно отцентровать трапецию и убедиться, что рычаги не закусывают в крайних положениях. Подключение проводится строго по схеме: «+» к замку зажигания, «масса» – на кузов, сигнальный провод – к переключателю под рулем.
После монтажа проводится тестирование в нескольких режимах: прерывистый, постоянный и ускоренный. Также проверяется возврат щеток в исходное положение. В случае некорректной работы чаще всего причина – смещённый паркинг моторчика или неправильное подключение проводов. При соблюдении всех шагов установка занимает не более 1,5 часов и не требует глубокой модернизации штатной системы.
Выбор подходящего моторчика для модели УАЗ Хантер
Заводской моторчик стеклоочистителя для УАЗ Хантер имеет артикул 3163-5205010 и рассчитан на напряжение 12 В. Он оснащён двухскоростным приводом и способен обеспечивать достаточную мощность для очистки лобового стекла даже в условиях сильного загрязнения. Однако при замене важно учитывать не только артикул, но и ряд технических параметров.
Совместимость креплений – ключевой момент. Моторчик должен иметь совпадающие точки фиксации с кронштейном под капотом. Резьбовые соединения и посадочные размеры должны соответствовать, иначе установка потребует переделки креплений.
Угол поворота выходного вала должен быть в пределах 90–120 градусов. При меньшем угле щётки не будут охватывать всю рабочую поверхность стекла, при превышении – возможен выход за габариты.
Номинальный ток потребления – не более 4–5 А. Использование более мощного моторчика без доработки электропроводки может привести к перегрузке и повреждению жгута.
Подключение – трёхконтактное с цветовой маркировкой проводов. Стандартная схема: масса (чёрный), низкая скорость (зелёный), высокая скорость (красный). Несовпадение распиновки требует изменения штатной проводки или использования переходников.
Из проверенных аналогов подойдут моторчики от ГАЗ 3110 или некоторых моделей ВАЗ (например, 2108), но только при условии адаптации посадочных мест. При покупке важно проверять не только визуальное сходство, но и соответствие характеристик.
Оптимальный выбор – оригинальный или сертифицированный аналог с идентичными параметрами, минимизирующий необходимость доработок при установке.
Необходимые инструменты и комплектующие для замены
Для демонтажа и установки моторчика стеклоочистителя на УАЗ Хантер потребуется торцовый ключ на 10 и на 13, плоская отвертка средней ширины, крестовая отвертка, шестигранник на 5 мм, а также головка с удлинителем. Полезным будет также иметь трещотку и диэлектрические перчатки при работе с электропроводкой.
Из комплектующих необходим сам моторедуктор стеклоочистителя, желательно оригинального исполнения под артикулом 3163-5205100 или совместимый аналог с идентичным крепежом. Также потребуются крепежные болты с резьбой М6 длиной 20 мм, резиновые шайбы для виброизоляции, контактная колодка с подходящей распиновкой и термоусадочные трубки для герметизации соединений.
При наличии коррозии или обрыва проводов необходимо заранее подготовить отрезки медного многожильного провода сечением не менее 1,5 мм² и обжимные клеммы типа «мама» и «папа» с соответствующим сечением. Для зачистки и опрессовки удобно использовать универсальный инструмент 3-в-1: стриппер, кримпер и кусачки.
Дополнительно рекомендуется иметь под рукой герметик для электроконтактов и антикоррозийную смазку для защиты крепежа. Все элементы должны быть рассчитаны на эксплуатацию при низких температурах и вибрационных нагрузках, характерных для УАЗ Хантер.
Демонтаж старого моторчика стеклоочистителя
Откройте капот УАЗ Хантер и отключите клемму минус с аккумулятора, чтобы исключить риск короткого замыкания. Моторчик стеклоочистителя расположен под решёткой воздухозаборника, в верхней части моторного отсека, ближе к лобовому стеклу.
Снимите пластиковую решётку воздухозаборника, выкрутив саморезы по периметру и аккуратно поддев фиксирующие защёлки. После демонтажа решётки получите доступ к кронштейну, на котором установлен моторчик.
Отключите электрический разъём, запомнив расположение проводов – желательно сделать фото перед отсоединением. Далее при помощи ключа на 10 открутите три гайки крепления моторчика к кузову. Для доступа к нижним болтам удобно использовать трещотку с удлинителем.
Ослабьте фиксатор тяги стеклоочистителя, соединённой с валом моторчика. Используйте тонкую отвертку, чтобы поддеть стопорную шайбу, и аккуратно отсоедините тягу, избегая деформации. После этого выведите моторчик из посадочного места, вытянув его вместе с кронштейном.
Проверьте состояние крепёжных отверстий и посадочной поверхности. При наличии коррозии или грязи очистите и обработайте их антикором до установки нового моторчика.
Подготовка креплений и электрических разъёмов
Перед установкой моторчика стеклоочистителя на УАЗ Хантер необходимо тщательно осмотреть посадочное место. Очистить его от ржавчины, старой краски и загрязнений при помощи металлической щётки и обезжирить растворителем. Поверхность должна быть сухой и ровной для плотного прилегания корпуса моторчика.
Проверьте наличие штатных отверстий под крепёж. Если отверстия деформированы или имеют следы коррозии, их следует восстановить: рассверлить под болт М6 и нарезать новую резьбу метчиком М6×1. Убедитесь в целостности резьбовых соединений и отсутствии люфта после предварительной примерки моторчика.
Электропроводку необходимо подготовить заранее. Используйте медный многожильный провод сечением не менее 1,5 мм² для надёжной подачи питания. Контакты разъёмов зачистите на 5–7 мм, облудите и зажмите в клеммы типа «мама» с надёжной фиксацией. При отсутствии штатного разъёма изготовьте переходник с термоусадкой на местах соединения. Обязательно проверьте полярность проводов и наличие массы на кузове.

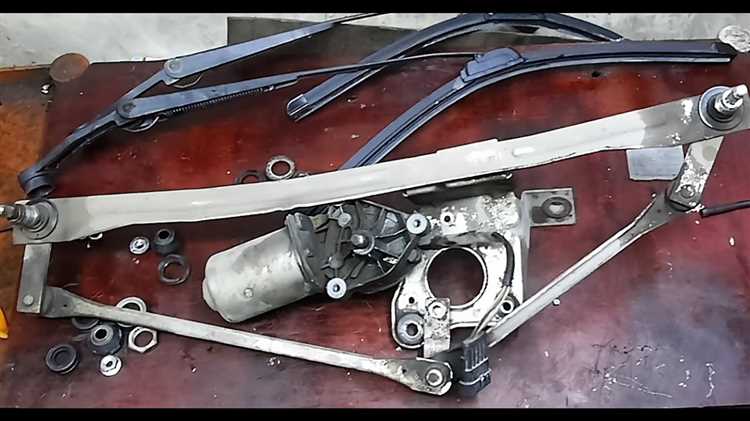

Порядок установки нового моторчика на штатное место
Перед установкой отключить аккумуляторную батарею во избежание короткого замыкания. Демонтировать старый моторчик, открутив три крепёжных болта ключом на 10 и отсоединив колодку питания. При необходимости зачистить контактную группу и проверить целостность проводов.
Новый моторчик должен соответствовать каталожному номеру 3163-5205010 или быть совместимым аналогом. Установить мотор на посадочное место, совместив направляющие штифты с отверстиями на кузове. Закрутить крепёжные болты с моментом 12–14 Н·м, не допуская перекоса корпуса.
Подключить электрическую колодку, убедившись в плотности соединения. Проверить герметичность уплотнительной прокладки между моторчиком и щитком моторного отсека – отсутствие герметика приведёт к затеканию воды и выходу узла из строя.
Перед окончательной сборкой включить зажигание и протестировать работу стеклоочистителя во всех режимах. Убедиться в корректном положении рычагов в исходной точке. При отклонениях провести юстировку трапеции. После проверки установить щетки и закрыть защитную крышку.
Подключение электропитания и проверка работы
Для подключения электропитания моторчика стеклоочистителя УАЗ Хантер необходимо следовать нескольким ключевым этапам.
- Подключение проводки: Моторчик стеклоочистителя подключается к бортовой электросети автомобиля через разъем. Проводка должна быть рассчитана на номинальное напряжение 12 В и выдерживать ток, потребляемый мотором (обычно до 10 А). Проверьте качество изоляции проводов и наличие заземления.
- Проверка предохранителя: Обратите внимание на предохранитель, который защищает цепь стеклоочистителя. УАЗ Хантер использует предохранитель на 10 А, установленный в блоке предохранителей. Если стеклоочиститель не работает, первым делом проверяйте этот предохранитель.
- Подключение к коммутатору: Подключите два провода: один к выходу переключателя стеклоочистителей на рулевой колонке, второй – к мотору. Убедитесь, что оба соединения надежно зафиксированы, а провода не имеют повреждений.
- Проверка контактов: После подключения проверьте, нет ли коррозии на контактах разъема. Коррозия может вызвать перебои в работе мотора.
- Проверка работы моторчика: Включите стеклоочистители на разных режимах (положение «включено», «периодический», «прерывистый»). Убедитесь, что мотор работает стабильно и без лишних шумов. Если моторчик не запускается, проверьте соединения и проводку.
При правильном подключении моторчик должен начинать работу без задержек и с максимальной эффективностью на всех режимах. В случае неисправности сразу же проверьте цепь на наличие короткого замыкания или обрыва проводов.
Диагностика возможных неисправностей после установки
После установки моторчика стеклоочистителя на УАЗ Хантер важно провести диагностику работы устройства, чтобы избежать проблем в будущем. Рассмотрим основные неисправности, которые могут возникнуть, и способы их устранения.
Первым шагом является проверка подключения проводки. Если моторчик не работает, стоит убедиться, что провода правильно подключены, а контакты не окислены. Для этого можно воспользоваться мультиметром, чтобы проверить напряжение на клеммах мотора. Нормальное напряжение для моторчика стеклоочистителя составляет 12 В. Если напряжение есть, но мотор не крутится, возможно, проблема в самом моторе.
Если мотор работает на малых оборотах, но не запускается на высоких, следует проверить исправность реле, отвечающего за переключение режимов. В случае неисправности реле его нужно заменить. Также стоит осмотреть механизмы привода и щеток. Если они заедают или скрежет, вероятно, износили зубья на шестернях или есть проблемы с редуктором.
Шум или вибрации при работе моторчика могут указывать на неисправность подшипников в механизме или на ослабление креплений мотора. Рекомендуется проверить крепление и при необходимости затянуть болты. В случае повреждения подшипников их нужно заменить, чтобы избежать дальнейшего износа других деталей.
Если моторчик работает, но стеклоочистители не двигаются, стоит осмотреть рычаги и соединения. Возможно, произошло ослабление креплений или сломался один из элементов механизма. В таких случаях достаточно заменить или подправить соединение.
Одной из частых проблем является перекос щеток, что может привести к их неравномерному движению. В таком случае нужно проверить положение щеток и убедиться, что они правильно установлены на рычагах. Перекос может быть вызван неисправностью в механизме или некачественной установкой.
Наконец, для устранения проблем с водяным насосом стоит убедиться, что шланги не забиты, и вода поступает в нужном объеме. Засорение или утечка воды может привести к тому, что стеклоочистители будут работать с перебоями.
Вопрос-ответ:
Какую модель моторчика стеклоочистителя нужно установить на УАЗ Хантер?
Для установки моторчика стеклоочистителя на УАЗ Хантер рекомендуется использовать модель, которая соответствует техническим характеристикам вашего автомобиля. Моторчик должен подходить по мощности и типу подключения. Для большинства Хантеров подходит моторчик с напряжением 12 В и с установочным размером, который соответствует оригинальному. Если у вас нет опыта в таких установках, лучше проконсультироваться с мастером или ознакомиться с рекомендациями в руководстве пользователя.
Как заменить моторчик стеклоочистителя на УАЗ Хантер?
Чтобы заменить моторчик стеклоочистителя на УАЗ Хантер, нужно снять старый моторчик. Для этого откручиваются крепежи, которые держат моторчик, и отсоединяются все необходимые провода. Затем новый моторчик устанавливается на его место, подключаются все провода и проверяется работа. После этого важно убедиться, что стеклоочиститель работает правильно, не вызывает трение и не задевает другие элементы. Рекомендуется делать замену на автосервисе или следовать пошаговым инструкциям в руководстве.
Что делать, если моторчик стеклоочистителя на УАЗ Хантер не работает?
Если моторчик стеклоочистителя на УАЗ Хантер перестал работать, сначала проверьте его электропитание. Возможно, проблема заключается в перегорании предохранителя или плохом контакте в проводке. Если питание в порядке, осмотрите сам моторчик на наличие повреждений, ржавчины или засоров в механизме. Иногда помогает просто смазка деталей или очистка от грязи. Если это не помогает, возможно, моторчик нужно заменить.
Можно ли установить моторчик стеклоочистителя с более высокой мощностью на УАЗ Хантер?
Установка моторчика стеклоочистителя с более высокой мощностью на УАЗ Хантер не всегда является хорошей идеей. Хотя теоретически это возможно, важно учитывать, что повышенная мощность может привести к перегрузке системы, повреждению проводки и даже к поломке других компонентов, таких как рычаги или переключатели. Лучше выбирать моторчик, который соответствует заводским характеристикам и проверен на совместимость с вашей моделью.
