Двигатель ЗМЗ-409, установленный на большинстве моделей УАЗ Патриот, отличается высокой термической инерцией, особенно в условиях низких температур. При отрицательных температурах запуск становится затруднённым, а ресурс аккумулятора и стартера сокращается. Установка подогревателя Лунфей позволяет прогреть охлаждающую жидкость до +60°C за 20–30 минут при потреблении порядка 500–1000 Вт, что критично важно для регионов с суровыми зимами.

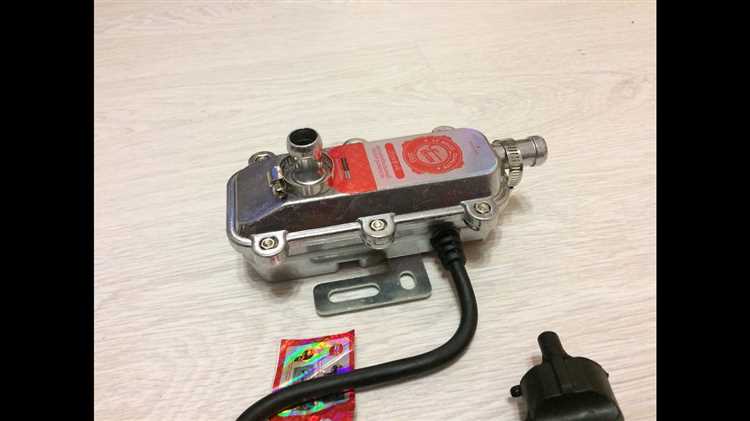

Подогреватель Лунфей представляет собой помпу с тэном, встраиваемую в малый круг системы охлаждения. Для УАЗ Патриот оптимальное место установки – между патрубком печки и блоком двигателя, с учётом направления потока – «от двигателя к печке». Диаметр патрубков Лунфея – 18 мм, что соответствует штатной системе, но рекомендуется использование термостойких хомутов и герметика на резьбовые соединения.
Подключение к электросети осуществляется через отдельную влагозащищённую розетку на 220 В, выведенную в районе переднего бампера. Необходимо обеспечить надёжную изоляцию кабеля и предусмотреть термозащиту. Дополнительно целесообразно использовать розетку с таймером или Wi-Fi управлением, чтобы контролировать прогрев дистанционно.
Выбор модели подогревателя Лунфей для двигателя ЗМЗ
Для двигателя ЗМЗ-409, устанавливаемого на УАЗ Патриот, оптимальными считаются подогреватели Лунфей с мощностью 2 кВт. Они обеспечивают стабильный прогрев охлаждающей жидкости до рабочей температуры при температуре окружающей среды до -30°C.
- Для регионов с умеренным климатом подойдёт модель Лунфей 220В 2 кВт с помпой производительностью 8–10 л/мин. Этого достаточно для равномерного циркулирования ОЖ по системе при отсутствии завоздушивания.
- При эксплуатации автомобиля в условиях Крайнего Севера лучше выбирать модификации с встроенным термореле и повышенной производительностью насоса – не менее 12 л/мин. Это предотвратит перегрев ТЭНа и обеспечит надёжную работу при температуре ниже -35°C.
- Важно учитывать диаметр патрубков подогревателя: для ЗМЗ-409 подходят варианты с 16-миллиметровыми выходами, которые соответствуют стандартному диаметру патрубков системы охлаждения двигателя.
- Рекомендуется выбирать модели с металлическим корпусом и антикоррозийным покрытием. Пластиковые версии подвержены растрескиванию при перепадах температуры и вибрациях.
Также стоит обратить внимание на наличие обратного клапана, исключающего самотёк ОЖ после отключения питания. Это критично при длительных стоянках в мороз, чтобы предотвратить частичное охлаждение блока цилиндров.
Необходимые инструменты и материалы для установки
Для корректного монтажа подогревателя Лунфей на УАЗ Патриот потребуется следующий набор инструментов и материалов:
- Ключи рожковые и накидные: 10, 12, 13, 14, 17 мм – для демонтажа патрубков и крепежа.
- Головки с трещоткой: особенно удобны при работе в труднодоступных местах моторного отсека.
- Отвертки с прямым и крестовым шлицем – для хомутов и фиксации электропроводки.
- Нож или ножницы по резине – для точной обрезки шлангов под нужную длину.
- Шланг армированный внутренним диаметром 16 мм – используется для подключения к системе охлаждения, желательно термостойкий.
- Хомуты червячные диаметром 16–25 мм – минимум 4 штуки, из нержавеющей стали.
- Антифриз G11 или G12 – в зависимости от используемого ранее, запас минимум 2 литра на случай доливки.
- Герметик высокотемпературный силиконовый – для уплотнения соединений при необходимости.
- Изоляционная лента и стяжки – для организации и фиксации электропроводки.
- Быстросъемные клеммы или паяльник с оловом – для надежного подключения питания подогревателя.
- Сухие тряпки или ветошь – для удаления остатков охлаждающей жидкости при демонтаже шлангов.
Перед установкой рекомендуется заранее подготовить место крепления устройства и убедиться в наличии достаточного пространства для монтажа и обслуживания.
Подготовка автомобиля к монтажу подогревателя
Перед установкой подогревателя Лунфей на УАЗ Патриот необходимо обеспечить свободный доступ к нижней части двигателя и патрубкам системы охлаждения. Рекомендуется загнать автомобиль на эстакаду или использовать подъёмник. При установке в зимний период желательно проводить работы в отапливаемом гараже, чтобы избежать замерзания охлаждающей жидкости.
Сначала дайте двигателю полностью остыть. Давление в системе охлаждения должно быть нулевым, иначе при разгерметизации может произойти выброс горячего антифриза. Снимите клемму с аккумулятора, чтобы исключить случайное короткое замыкание при подключении электропитания подогревателя.
Слейте антифриз через сливное отверстие радиатора или путем демонтажа нижнего патрубка. При этом желательно использовать чистую ёмкость, чтобы при необходимости повторно залить жидкость. Осмотрите шланги и хомуты системы охлаждения. Изношенные или растрескавшиеся детали подлежат замене до монтажа подогревателя.
Определите место установки. На УАЗ Патриот подогреватель Лунфей обычно монтируют в районе нижней части моторного отсека с правой стороны, ближе к печному патрубку. Убедитесь, что выбранное место не находится в зоне прямого попадания влаги от колес и не мешает другим узлам. Проверьте наличие свободного пространства для подключения патрубков и электропроводки.
Подготовьте инструменты: отвертки, пассатижи, набор ключей, герметик для резьбовых соединений, новые хомуты. Проверьте совместимость диаметров патрубков подогревателя и штатной системы – при необходимости подберите переходники.
Подключение подогревателя к системе охлаждения УАЗ Патриот

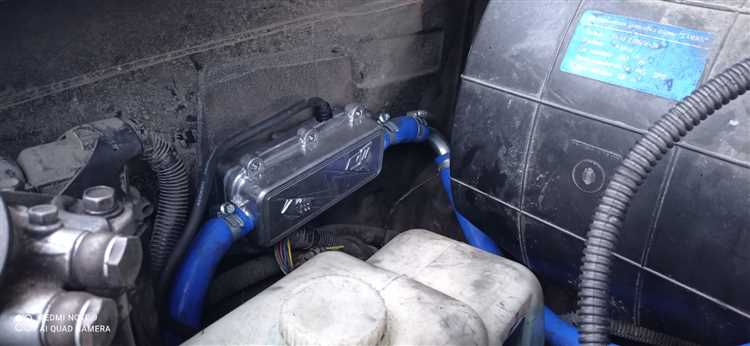

Перед подключением подогревателя Лунфей необходимо слить охлаждающую жидкость через сливную пробку радиатора. Далее отсоединяется нижний патрубок от радиатора, ведущий к блоку цилиндров. На его место врезается тройник с внутренним диаметром 18 мм, к которому подключается выход подогревателя.
Вход подогревателя соединяется с обраткой отопителя. Для этого разрезается шланг, идущий от печки к термостату, и врезается аналогичный тройник. При монтаже важно соблюдать направление потока: из блока – в подогреватель – в печку. Нарушение схемы приведёт к неэффективной циркуляции.
Все соединения уплотняются герметиком и фиксируются хомутами с червячным механизмом. Рекомендуется использовать армированные шланги, устойчивые к нагреву до 120 °C и давлению до 2 бар. Длина магистралей должна быть минимальной для сокращения теплопотерь.
После монтажа система заполняется охлаждающей жидкостью и тщательно прокачивается для удаления воздуха. Проверяется герметичность соединений при прогреве до рабочей температуры. Подогреватель должен запускаться с прогоном жидкости без сбоев и завоздушивания.
Электрическое подключение Лунфея к сети 220В
Для подключения подогревателя Лунфей к сети 220В используется штатный силовой кабель с вилкой. Он должен быть рассчитан на уличную эксплуатацию и выдерживать не менее 10 А при напряжении 220 В. Оптимальная длина – 3–5 метров, с морозостойкой ПВХ-изоляцией. Если кабель заводской недостаточной длины – допускается подключение через удлинитель, но только с медной жилой и сечением не менее 1,5 мм².
Важно: категорически запрещено использовать алюминиевые провода или скрученные соединения – это создает риск перегрева и возгорания. Все контакты должны быть обжаты или выполнены с помощью герметичных клемм.
В точке подключения на подогревателе установлен разъём с влагозащитой. Перед соединением убедитесь, что разъёмы сухие и не повреждены. Рекомендуется обработать контакты силиконовой смазкой для предотвращения окисления.
Подключение к сети необходимо производить через автомат защиты на 10 А с УЗО (устройство защитного отключения) с током утечки не более 30 мА. Это исключает поражение током при возможных неисправностях. Устройство должно быть подключено в сухом месте, защищённом от осадков. Не допускается использование в нестационарных розетках без заземления.
Время прогрева двигателя зависит от температуры окружающей среды, но в среднем составляет 30–60 минут. После завершения прогрева питание обязательно отключается вручную или с использованием таймера.
Крепление устройства в моторном отсеке

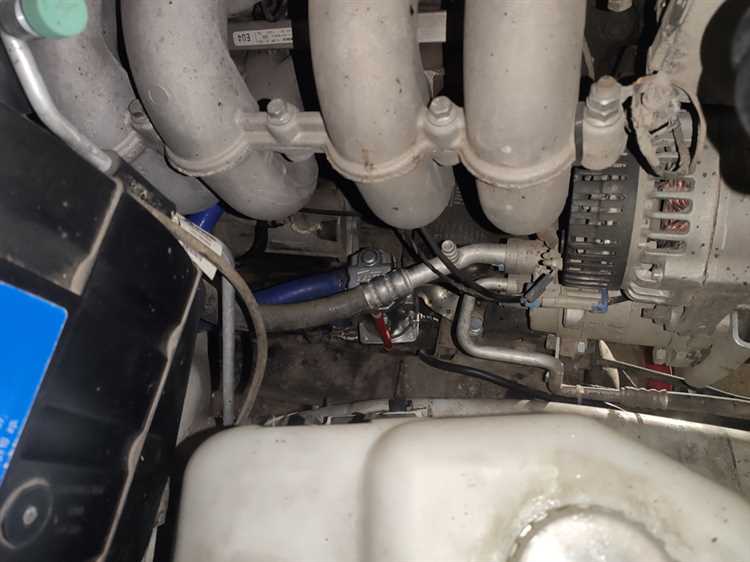

Перед креплением демонтируются пластиковые элементы шумозащиты и оценивается доступ к патрубкам малого круга системы охлаждения. Крепление осуществляется при помощи штатного кронштейна Лунфей на три точки: два болта в отверстия на лонжероне и третья точка – хомут на ближайшую трубу или опору. Используются болты М6 длиной 20–25 мм с гроверами.
Не допускается крепление на пластик, кузовные швы или рядом с выпускным коллектором – температурное воздействие приведёт к выходу устройства из строя. После закрепления корпус проверяется на жёсткость установки: допустимый люфт – не более 1 мм при нажатии рукой.
Проверка герметичности и отсутствия воздушных пробок
После установки подогревателя Лунфей на УАЗ Патриот необходимо сразу приступить к контролю герметичности системы. Начать следует с визуального осмотра всех соединений: входной и выходной патрубки, соединения с системой охлаждения двигателя, а также стыки с хомутами. Особое внимание – месту врезки в малый круг охлаждения. При обнаружении даже минимального подтекания антифриза – подтянуть хомут или заменить уплотнительный элемент.
Далее – проверка на наличие воздушных пробок. Открыть крышку расширительного бачка. Включить подогреватель на 5–10 минут. При правильной циркуляции охлаждающей жидкости в бачке наблюдаются характерные завихрения. Если жидкость неподвижна – циркуляция нарушена, вероятна воздушная пробка.
Для удаления воздуха рекомендуется приподнять переднюю часть автомобиля (примерно на 20–30 см), чтобы верхняя точка системы оказывалась в районе расширительного бачка. Повторно включить подогреватель, не закрывая крышку. Через 3–5 минут наблюдать за уровнем жидкости – при выходе воздуха он будет понижаться. При необходимости долить антифриз до метки MAX.
Если воздух не выходит самопроизвольно, осторожно сжать верхний патрубок радиатора несколько раз – это может вытеснить остатки воздуха. Не включать двигатель до полной уверенности в том, что система полностью развоздушена и все соединения герметичны.
Порядок запуска и тестирования работы подогревателя
Перед первым запуском убедитесь в герметичности всех соединений системы: шланги плотно посажены на штуцеры, хомуты затянуты, следов охлаждающей жидкости в местах соединений нет. Расширительный бачок заполнен до уровня.
Откройте отопитель салона на максимальный обдув и включите зажигание. Подайте питание на подогреватель Лунфей. При исправной установке через 3–5 секунд начнёт работать циркуляционный насос, затем – нагревательный элемент.
В течение первых 10–15 минут наблюдайте за температурой патрубков: один должен нагреваться, другой – быть слегка тёплым. Это указывает на циркуляцию жидкости через двигатель. При отсутствии нагрева выключите устройство и проверьте наличие воздушных пробок – возможен завоздушенный радиатор или блок.
После достижения температуры порядка 60–70 °C подогреватель должен автоматически отключиться или перейти в режим поддержания температуры. При наличии встроенного термореле проверьте корректность его срабатывания. В противном случае отключите питание вручную и проверьте уровень жидкости в расширительном бачке – возможен её перерасход при прогреве.
Через 30–40 минут после запуска произведите холодный пуск двигателя. При исправной работе подогревателя запуск должен быть мгновенным, без характерных признаков «масляного» или «дизельного» старта. При необходимости повторите цикл прогрева и проверьте все соединения на наличие утечек и перегрева.
Вопрос-ответ:
Что представляет собой подогреватель Лунфей и как он работает?
Подогреватель Лунфей — это устройство, предназначенное для отопления двигателя автомобиля и салона в холодное время года. Он работает за счет сжигания топлива (чаще всего дизельного или бензинового), что позволяет прогреть жидкость в системе охлаждения и обеспечивать комфортную температуру в салоне. Подогреватель подключается к системе охлаждения двигателя и питается от аккумулятора автомобиля.
Как правильно установить подогреватель Лунфей на УАЗ Патриот?
Для установки подогревателя Лунфей на УАЗ Патриот необходимо выполнить несколько этапов. Сначала нужно выбрать подходящее место для монтажа устройства, обычно это пространство под капотом, вблизи двигателя. Затем, следуя инструкции производителя, устанавливается крепление подогревателя, подключаются топливопровод и система охлаждения. Особое внимание стоит уделить правильности подключения электрической части устройства, чтобы избежать короткого замыкания. После монтажа важно провести тестирование на работоспособность.
Какие преимущества дает установка подогревателя Лунфей на УАЗ Патриот?
Установка подогревателя Лунфей на УАЗ Патриот помогает значительно улучшить эксплуатацию автомобиля в зимний период. Подогреватель позволяет быстрее прогревать двигатель и салон, что особенно важно в условиях сильных морозов. Это не только повышает комфорт водителя и пассажиров, но и снижает нагрузку на аккумулятор и стартер в мороз, а также уменьшает износ двигателя при холодном пуске. Все эти факторы помогают сохранить работоспособность автомобиля и повышают его надежность.
Сколько времени займет установка подогревателя Лунфей на УАЗ Патриот?
Установка подогревателя Лунфей на УАЗ Патриот может занять от 3 до 5 часов, в зависимости от опыта мастера и наличия необходимых инструментов. Это время включает в себя подготовку места для монтажа, подключение системы охлаждения, электрической проводки и проверку работы устройства. Если установить подогреватель решит опытный специалист, процесс может занять меньше времени, но для новичков он может быть несколько более трудоемким.
Есть ли какие-либо особенности эксплуатации подогревателя Лунфей на УАЗ Патриот в условиях сильных морозов?
В условиях сильных морозов важно следить за уровнем топлива в подогревателе и регулярно проверять систему на наличие утечек. Подогреватель Лунфей эффективно работает при температуре до -40°C, однако для максимальной эффективности необходимо правильно подготовить топливную систему и регулярно обслуживать устройство. Рекомендуется использовать качественное топливо, чтобы избежать засорения форсунок и других компонентов. Также стоит контролировать уровень зарядки аккумулятора, так как подогреватель потребляет дополнительную энергию при запуске.
Как установить подогреватель Лунфей на УАЗ Патриот?
Установка подогревателя Лунфей на УАЗ Патриот требует внимательного подхода и соблюдения нескольких шагов. В первую очередь, нужно выбрать место для монтажа устройства. Обычно подогреватель устанавливается в районе моторного отсека или на нижнюю часть кузова автомобиля. Для монтажа потребуется снять пластиковую защиту под днищем автомобиля, а затем закрепить подогреватель с помощью специального крепежа. Подключение электричества и системы охлаждения также необходимо сделать правильно, чтобы устройство функционировало корректно. Важно следить за положением трубок и проводов, чтобы они не перекрывались и не мешали работе подогревателя.
Насколько сложно подключить подогреватель Лунфей к электросистеме УАЗ Патриот?
Подключение подогревателя Лунфей к электросистеме УАЗ Патриот не представляет особой сложности, если у вас есть базовые знания в области автотехники. Главное — соблюдать все требования, указанные в инструкции. Подогреватель обычно подключается к аккумулятору через реле, а также потребуется установить предохранитель для защиты устройства от короткого замыкания. Важно, чтобы проводка была выполнена качественно, без перегибов, а все соединения были надежно закреплены. Если у вас нет опыта в подключении электроприборов, лучше обратиться к специалисту, чтобы избежать ошибок при монтаже.
