Установка привода трамблера на двигатель УМЗ-417 требует точности в совмещении меток и соблюдения порядка монтажа. Ошибки на этом этапе приводят к сбоям в работе системы зажигания, перебоям в запуске и потере мощности. Основная задача – правильно зафиксировать вал привода в корпусе распределителя, обеспечив синхронность вращения с распредвалом.

На двигателях серии 417 используется шестерёнчатый привод, который должен быть установлен так, чтобы после установки трамблёра бегунок занял положение, соответствующее первому цилиндру в ВМТ. Угол установки зависит от взаимного положения шлицев и приводного вала: вал должен быть ориентирован так, чтобы прорезь находилась на «11 часов» – с небольшим смещением против часовой стрелки. Это соответствует заводскому положению для правильного момента зажигания.

Перед установкой рекомендуется установить поршень первого цилиндра в верхнюю мёртвую точку такта сжатия. Для этого снимается свеча первого цилиндра, проворачивается коленчатый вал по метке на шкиве, при этом контролируется давление воздуха через свечное отверстие. Совмещение меток на шкиве и крышке ГРМ подтверждает правильное положение.

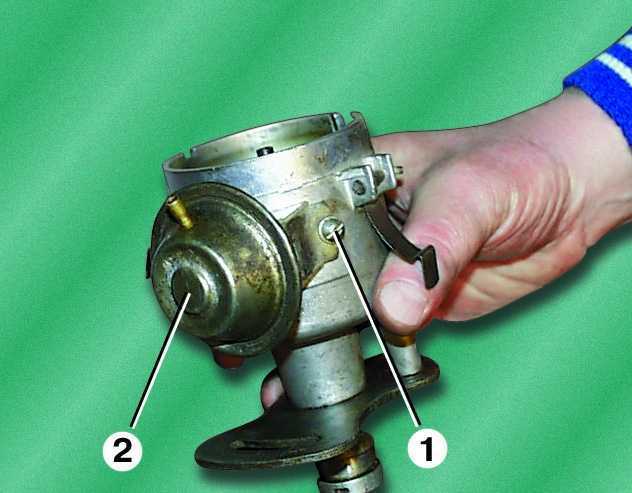

После установки привода трамблера корпус распределителя зажигания должен быть установлен с учётом возможной регулировки угла опережения. Рекомендуется предварительно ослабить крепление корпуса, чтобы после первого запуска можно было точно выставить зажигание с помощью стробоскопа. Убедитесь, что шестерня привода полностью вошла в зацепление, и проверьте отсутствие люфта.

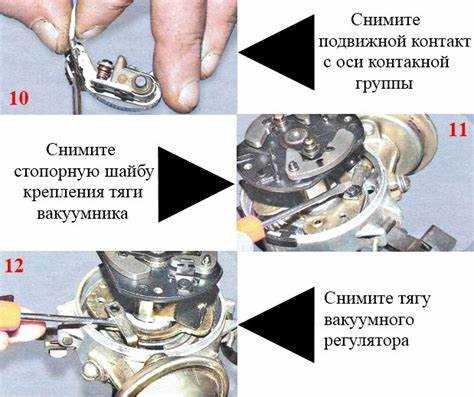

Выбор подходящего привода трамблера для двигателя УАЗ 417

Для двигателя УМЗ-417 характерна установка трамблера через промежуточный привод, взаимодействующий с распредвалом. Неправильный выбор или установка привода приводит к смещению фаз зажигания и нестабильной работе мотора.

• Наиболее совместимыми считаются приводы от двигателей УМЗ-417 и УМЗ-421. Привод от УМЗ-421 может потребовать корректировки посадочного места, так как он рассчитан под инжекторные системы.
• Оригинальный привод имеет шестерню с 11 зубьями и посадочный диаметр под вал трамблера 14 мм. Проверка маркировки (например, «417.3706») гарантирует соответствие.
• Избегайте приводов с алюминиевым корпусом от поздних версий двигателей ЗМЗ – они не рассчитаны на тепловые нагрузки старого блока УМЗ и часто вызывают перекосы.
• Допустимы аналоги от Волги (двигатель ЗМЗ-402), но только при условии сохранения положения шпоночного паза и соответствия углу зацепления с распредвалом.

Перед установкой:

1. Убедитесь в целостности шестерни и отсутствии люфта на оси.
2. Проверьте свободное вращение вала после затяжки корпуса.
3. Сравните метку установки с положением ВМТ первого цилиндра – смещение более чем на 5° требует замены привода.

Идеальный привод – заводской УАЗ или УМЗ производства до 2000 года, с проверенной геометрией и износостойкой шестерней из термообработанной стали. При покупке с разборки обязательно измерьте длину вала и диаметр посадки, чтобы исключить несовместимость.

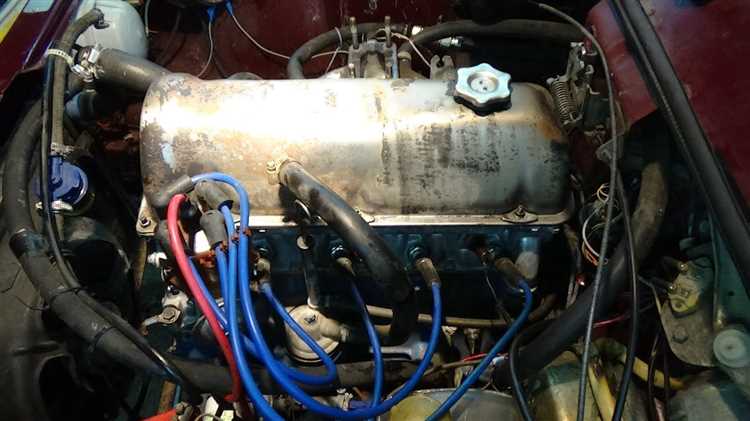

Подготовка посадочного места и проверка совпадения шлицов

Перед установкой привода трамблёра на двигатель УАЗ 417 необходимо тщательно очистить посадочное гнездо от грязи, масла и остатков герметика. Используется ветошь, смоченная в бензине или ацетоне. Поверхность должна быть сухой и обезжиренной.

Проверь состояние уплотнительного кольца на корпусе привода. Оно не должно иметь трещин и деформаций. При необходимости заменить новым с диаметром, соответствующим заводскому каталожному номеру.

Перед вставкой убедитесь, что метка на шестерне распределительного вала совмещена с контрольной точкой на корпусе двигателя. Вал должен находиться в положении ВМТ первого цилиндра на такте сжатия.

Проверка шлицев: на приводе трамблёра и вала масляного насоса шлицы должны совпадать по ориентации. Вставка производится вручную без усилия. При неправильной установке привод не зайдёт в посадочное место до конца. В этом случае проверяется угол положения шлица – допустимо вращение на ±1 зуб для совмещения. При этом положение ротора трамблёра должно соответствовать первому цилиндру.

После посадки привода необходимо убедиться, что его фланец плотно прилегает к плоскости блока, без зазоров. Отклонения недопустимы – возможен сбой зажигания и утечка масла.

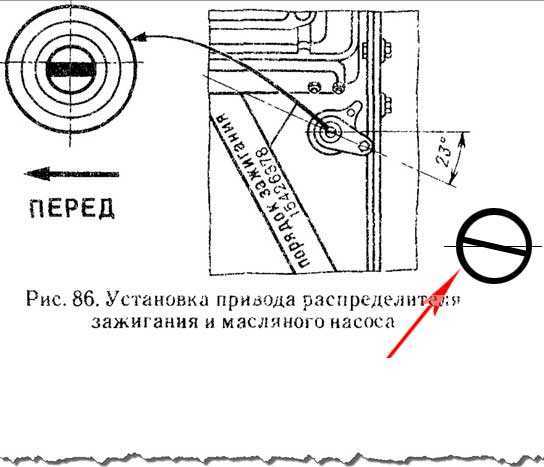

Правильная установка трамблера по метке ВМТ

Перед началом установки убедитесь, что двигатель выключен, аккумулятор отключён, и метка ВМТ на шкиве коленчатого вала точно совпадает с фиксирующим выступом на крышке цепного привода.

1. Снимите крышку трамблера и убедитесь, что бегунок направлен к контакту первого цилиндра.
2. Проверьте, что клапаны первого цилиндра закрыты – это подтверждает такт сжатия. Для этого снимите крышку клапанов и убедитесь, что оба коромысла свободны (в зазоре).
3. Установите привод трамблера так, чтобы его шлицы встали под углом примерно 45° к оси двигателя, с последующим поворотом при посадке – бегунок должен занять положение на 5 часов, если смотреть сверху.
4. Совместите ось бегунка с меткой на корпусе трамблера, соответствующей первому цилиндру. Если метки нет – ориентируйтесь на положение проводов: первый цилиндр должен быть в правом переднем углу крышки (ближе к радиатору).
5. Закрепите трамблёр, оставив возможность его небольшого поворота для последующей регулировки угла опережения зажигания.

• Контролируйте плотность посадки шестерни привода – люфт не допускается.
• Не используйте старые прокладки – возможен подсос воздуха в картер и нарушение фаз зажигания.
• После установки произведите первичный запуск и настройку зажигания с помощью стробоскопа.

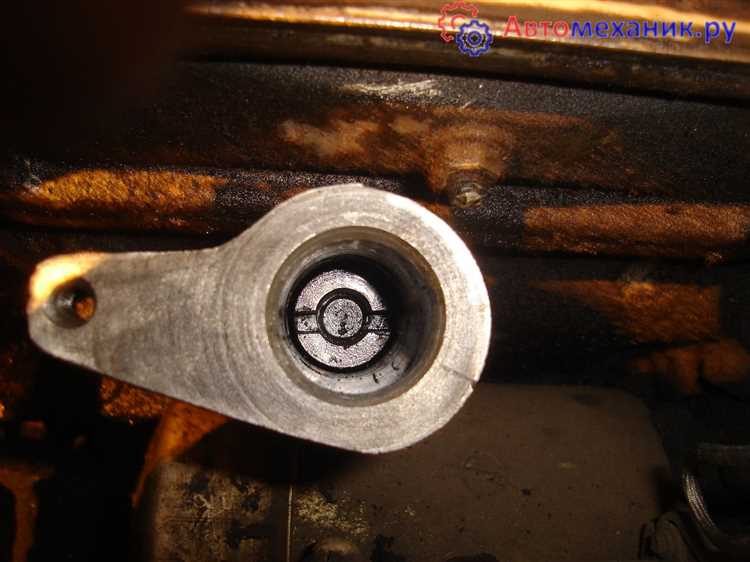

Фиксация привода и проверка отсутствия люфта

После установки привода трамблёра на двигатель УАЗ 417 необходимо обеспечить его жёсткую фиксацию во избежание смещения фазы зажигания. Привод закрепляется при помощи прижимной пластины и болта М8×1.25. Болт следует затягивать с моментом 20–25 Н·м, контролируя плотное прилегание корпуса привода к блоку двигателя.

Перед затяжкой проверьте совпадение шлица на валу привода с шлицом трамблёра. Вал должен входить без усилия, но без люфта. После установки проверните коленчатый вал на 2 оборота по часовой стрелке и снова проверьте посадку – шлиц не должен «гулять» при ручной прокрутке трамблёра. Зазор между шестернёй привода и ведомой шестернёй распределительного вала допускается не более 0.05 мм. Для измерения используйте индикатор часового типа, зафиксированный на корпусе двигателя.

Допустимые параметры осевого и радиального люфта приведены ниже:

Превышение допусков свидетельствует о чрезмерном износе втулки привода. В этом случае её необходимо заменить, иначе стабильность угла опережения зажигания будет нарушена. Повторная проверка производится после прогрева двигателя до рабочей температуры.

Подключение и проверка работы системы зажигания

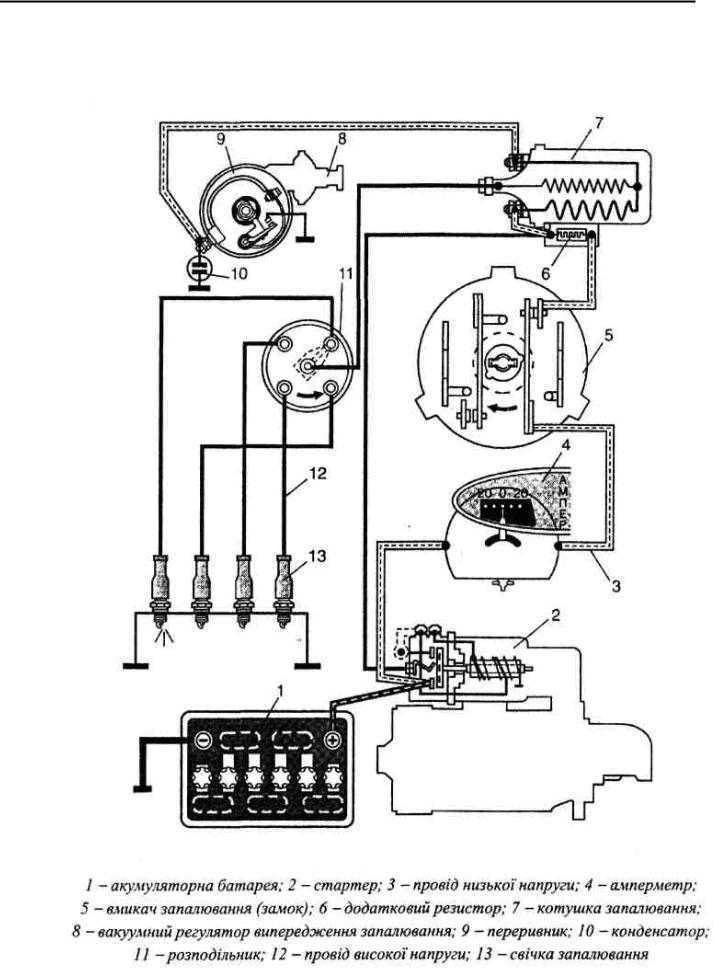

После установки привода трамблёра на двигатель УМЗ-417 необходимо подключить основные элементы системы зажигания: катушку зажигания, трамблёр, коммутатор (при наличии), свечи и высоковольтные провода. Катушка подключается по схеме: клемма «К» идёт на коммутатор (или к прерывателю трамблёра), клемма «Б» – на «плюс» замка зажигания. При электронной системе коммутатор соединяется с трамблёром тремя проводами: сигнальный, масса, питание.

Высоковольтные провода подключаются в строгом порядке по схеме зажигания УМЗ-417: 1-2-4-3, считая по направлению вращения ротора. Первый цилиндр определяется при помощи установки ВМТ на метке маховика. Убедившись, что бегунок трамблёра направлен на контакт первого цилиндра, устанавливаются провода на крышке распределителя соответственно порядку работы цилиндров.

Проверка начинается с подачи питания. Включив зажигание, убедитесь, что катушка получает напряжение 12 В. Прокрутите двигатель стартером и следите за искрой на свече первого цилиндра. Яркая синяя искра свидетельствует о корректной работе. Если искры нет – проверяются заземление трамблёра, контакт ротора с центральной клеммой крышки, сопротивление проводов (не выше 10 кОм на провод), состояние контактов коммутатора.

Для точной настройки угла опережения зажигания используется стробоскоп. При работающем двигателе направьте луч на метку маховика. Если метка совпадает с указателем на кожухе, зажигание установлено верно. При отклонении – вращением корпуса трамблёра добиваются точного совмещения. Фиксация производится после достижения стабильных оборотов холостого хода без перебоев.

Запуск двигателя и настройка угла опережения зажигания

После установки привода трамблера на УАЗ 417 важно правильно настроить угол опережения зажигания. Это поможет обеспечить оптимальную работу двигателя, улучшить его тягу и снизить расход топлива. Неправильная настройка угла может привести к перегреву двигателя, увеличению износа и неэффективной работе системы зажигания.

Подготовка к запуску двигателя: Перед первым запуском после установки привода трамблера убедитесь, что все соединения зажигания надежно закреплены, а проводка не повреждена. Проверьте уровень масла и охлаждающей жидкости, убедитесь, что аккумулятор заряжен и работает исправно.

Процесс запуска: Заводите двигатель и следите за его работой на холостых оборотах. При этом важно, чтобы двигатель прогревался постепенно, а температура не выходила за пределы нормы. Если двигатель не заводится с первого раза, убедитесь в правильности подключения проводов и в отсутствии проблем с подачей топлива.

Настройка угла опережения зажигания: После того как двигатель заведен и стабилизирован, можно приступить к настройке угла опережения. Для этого используйте маховик с метками или стробоскоп. Первоначально установите механический угловой регулятор зажигания в «нулевое» положение.

Затем с помощью стробоскопа установите желаемый угол опережения в соответствии с рекомендациями для вашего двигателя. Для УАЗ 417 стандартный угол обычно составляет около 4-6 градусов до ВМТ (вверх мертвую точку) на холостых оборотах. Для более точной настройки лучше всего использовать тахометр для измерения оборотов двигателя при настройке.

Если двигатель не стабилизируется или работает с перебоями, слегка отрегулируйте угол, пока не получите стабильную работу на холостых оборотах. Важно учитывать, что угол опережения не должен быть слишком большим, так как это может привести к преждевременному воспламенению смеси и детонации.

Проверка работы: После настройки угла опережения зажигания, снова проверьте работу двигателя при различных оборотах. На холостых оборотах двигатель должен работать ровно, без пропусков и «задержек». При увеличении оборотов не должно быть признаков «передержки» или «переключения» зажигания.

Если все показатели в норме, можно считать установку привода трамблера и настройку угла опережения завершенной. Если в процессе работы возникнут проблемы, повторите процедуру или проверьте детали системы зажигания на наличие износа или повреждений.

Вопрос-ответ:

Как правильно установить привод трамблера на УАЗ 417?

Установка привода трамблера на УАЗ 417 требует точности и аккуратности. Сначала нужно снять старый привод, если он был установлен. Затем вставьте новый привод в соответствующее место, убедившись, что он полностью зафиксирован. Важно правильно совмещать шестерни привода с валом распределителя зажигания, чтобы избежать неправильной работы системы зажигания. Видео-инструкция поможет вам лучше понять весь процесс установки.

Какие инструменты понадобятся для установки привода трамблера на УАЗ 417?

Для установки привода трамблера на УАЗ 417 потребуется несколько основных инструментов: набор гаечных ключей, отвертки, плоскогубцы и, возможно, съемник для снятия старого привода. Также стоит подготовить защитные перчатки и рабочее освещение, чтобы облегчить процесс работы в моторном отсеке.

Почему важно правильно установить привод трамблера на УАЗ 417?

Правильная установка привода трамблера критична для работы системы зажигания. Неправильная установка может привести к сбоям в работе двигателя, трудностям при запуске, а также повышенному износу деталей. Если шестерни привода будут установлены неправильно, это может привести к ошибкам в синхронизации, что повлияет на эффективность работы двигателя.

Есть ли видеоуроки, которые помогут установить привод трамблера на УАЗ 417?

Да, на YouTube можно найти несколько видеоуроков, которые показывают процесс установки привода трамблера на УАЗ 417. В этих видео подробно объясняется последовательность действий, какие ошибки стоит избегать, а также даются рекомендации по использованию нужных инструментов и запчастей. Видео поможет наглядно увидеть все шаги и упростить процесс установки.
