Как заменить датчик кв на уаз хантер

Датчик коленчатого вала (КВ) на УАЗ Хантер играет ключевую роль в системе управления двигателем. Его неисправность выражается в трудном запуске, нестабильной работе на холостом ходу и периодических провалах при разгоне. Если при диагностике выявлена ошибка, связанная с сигналом КВ, необходима оперативная замена, поскольку продолжительная эксплуатация с неисправным датчиком может привести к отказу запуска двигателя в самый неподходящий момент.

На УАЗ Хантер с инжекторным двигателем, в частности с мотором ЗМЗ-409, датчик КВ расположен на стыке двигателя и коробки передач, со стороны маховика. Доступ к нему ограничен, особенно при наличии защиты картера. Для замены потребуется головка на 10, удлинитель, трещотка и новый датчик – предпочтительно оригинальный или проверенный аналог с аналогичным сопротивлением и длиной кабеля.

Важно: при демонтаже необходимо отключить клемму аккумулятора во избежание короткого замыкания. После отсоединения разъёма и выкручивания крепёжного болта старый датчик аккуратно извлекается. Установка нового элемента осуществляется строго по месту, без излишнего усилия, чтобы не повредить корпус. Болт затягивается без превышения момента, во избежание обрыва резьбы в алюминиевом блоке.

После замены следует очистить ошибки с помощью диагностического сканера и выполнить тестовый запуск двигателя. Если датчик установлен корректно, мотор запускается с первого раза, обороты стабилизируются, а ошибка пропадает. В противном случае необходимо проверить разъём, целостность проводки и качество массы на двигателе.

Где находится датчик кв на УАЗ Хантер

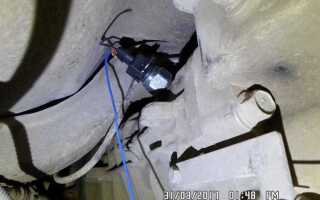

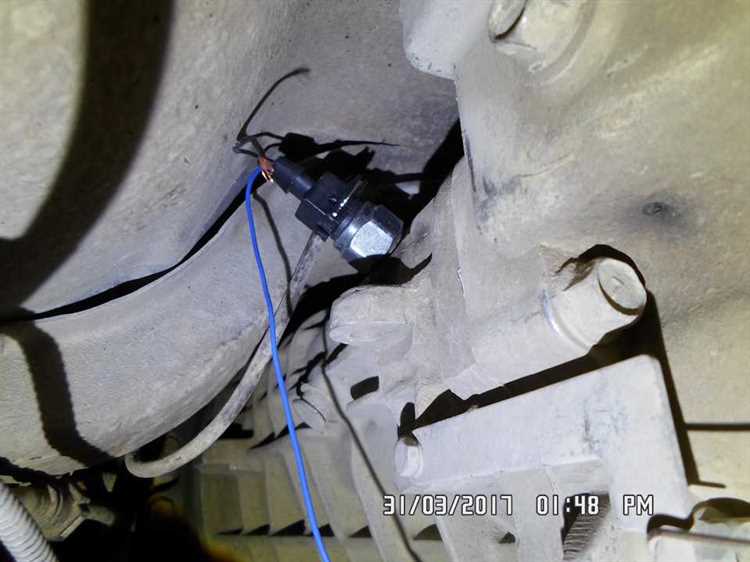

Датчик положения коленчатого вала (КВ) на УАЗ Хантер установлен на стыке двигателя и коробки передач, в районе маховика. Конкретно – он закреплён на картере сцепления со стороны водителя, чуть выше уровня поддона. Чтобы получить доступ, потребуется снять защиту картера, если она установлена, и заглянуть под машину с левой стороны.

Для точной идентификации датчика стоит ориентироваться на наличие проводки, подходящей к небольшому цилиндрическому элементу с крепёжным болтом под ключ на 10. Разъём трёхконтактный, как правило, закрыт резиновым пыльником. Установка может отличаться в зависимости от модификации двигателя – например, на ЗМЗ-409 и УМЗ-4216 его расположение идентично, но форма крепления может незначительно варьироваться.

Перед осмотром рекомендуется отключить аккумулятор, чтобы избежать случайного замыкания при работе с разъёмом. Демонтаж возможен без снятия дополнительных компонентов, но удобнее выполнять его с ямы или подъёмника из-за ограниченного пространства.

Признаки неисправности датчика кв

Резкое увеличение расхода топлива при стабильной манере вождения может указывать на сбои в работе датчика коленчатого вала. ЭБУ начинает неправильно рассчитывать момент впрыска и зажигания, из-за чего топливо не сгорает полностью.

Периодические провалы при разгоне, особенно в диапазоне 1500–3000 об/мин, свидетельствуют о нестабильной передаче сигнала с датчика. Это приводит к кратковременной потере синхронизации между коленвалом и системой зажигания.

Двигатель может не запускаться «на горячую», особенно после непродолжительной остановки. Это связано с перегревом датчика и потерей его чувствительности при высоких температурах.

Появление детонации при умеренной нагрузке без видимой причины указывает на нарушение фаз зажигания. Датчик может передавать искажённые сигналы при повреждении экранировки или обрыве витков.

Периодическое загорание лампы «Check Engine» с кодами ошибок, связанными с датчиком положения коленвала (например, P0335, P0336), является прямым указанием на необходимость диагностики и возможную замену.

Если при визуальном осмотре обнаружены следы коррозии, повреждённая изоляция или наличие металлической стружки на магнитной части – это также свидетельствует о его неисправности и требует замены.

Необходимые инструменты и запчасти для замены

Датчик коленвала (КВ) – оригинальный или аналог с совместимым разъёмом для двигателя ЗМЗ-409. Рекомендуемые артикулы: 406.3847010-10 (оригинал), ERA 550186, StartVOLT VS-CS001.

Ключ торцовый на 10 мм с удлинителем – необходим для откручивания болтов крепления датчика к блоку цилиндров. Без удлинителя доступ к нижнему болту будет затруднён.

Трещотка с головкой на 10 мм – альтернативный инструмент, упрощающий демонтаж в стеснённом пространстве.

Шестигранник на 5 мм – может потребоваться, если используется крепёж нестандартного типа (редко, но встречается на некоторых модификациях).

Щётка по металлу – для очистки посадочного места от коррозии и загрязнений, чтобы обеспечить плотный контакт и корректную работу нового датчика.

Диэлектрическая смазка – для обработки контактной группы, предотвращающая окисление разъёма.

Фонарик или налобный светильник – улучшает видимость в моторном отсеке, особенно при работе в условиях недостаточного освещения.

Перчатки с прорезиненной ладонью – защищают руки и обеспечивают уверенный хват инструмента при работе в моторном отсеке.

Как добраться до датчика без съёма лишних узлов

Для замены датчика коленвала на УАЗ Хантер не требуется демонтаж двигателя или снятие коробки передач. Достаточно правильно организовать доступ с правой стороны двигателя, соблюдая следующий порядок действий:

1. Отключить аккумуляторную батарею, чтобы исключить короткое замыкание при работе с разъёмами.
2. Снять правое переднее колесо и защиту картера. Это откроет прямой доступ к нижней части блока двигателя.
3. Вывернуть переднюю часть подкрылка или временно отогнуть её, освободив пластиковые фиксаторы. Это даст больше пространства для руки и инструмента.
4. Поддомкратить автомобиль и надёжно зафиксировать его на опоре для безопасной работы снизу.
5. Просветить область крепления датчика с помощью фонаря. Он расположен рядом с маховиком, на стыке блока двигателя и коробки.
6. Использовать длинную трещотку с удлинителем и головкой на 10 мм для откручивания болта крепления датчика.
7. Перед снятием датчика аккуратно отсоединить разъём питания, отжав фиксатор. Не тянуть за провода – только за корпус разъёма.

Все действия выполняются через колесную арку, без демонтажа приёмной трубы, стартера или навесного оборудования. При правильной последовательности доступ занимает не более 15 минут.

Порядок демонтажа старого датчика кв

Для демонтажа датчика коленчатого вала (КВ) на УАЗ Хантер потребуется ключ на 10, трещотка с удлинителем и проникающая смазка. Работы желательно проводить на остывшем двигателе.

1. Отключить клемму «минус» от аккумулятора для исключения короткого замыкания.
2. Найти датчик КВ – он расположен на стыке двигателя и коробки передач, ближе к маховику.
3. Снять защиту картера, если она закрывает доступ к датчику.
4. Очистить зону вокруг датчика от грязи и масла с помощью щетки и очистителя тормозов.
5. Отсоединить колодку с проводами от датчика, нажав фиксатор и потянув разъём назад.
6. Обработать болт крепления датчика проникающей смазкой и подождать 3–5 минут.
7. Открутить крепёжный болт с помощью ключа на 10 или трещотки с удлинителем, избегая рывков.
8. Аккуратно вынуть датчик из посадочного места, покачивая его из стороны в сторону. При сильном загрязнении – воспользоваться пластиковой лопаткой, не повреждая посадочную плоскость.
9. Проверить отверстие на наличие стружки и остатков герметика. При необходимости – тщательно очистить.

Старый датчик не выбрасывать до полной проверки нового – он может пригодиться для сравнения параметров или проверки разъема.

Установка нового датчика и подключение разъёма

Для установки нового датчика качества воздуха (КВ) на УАЗ Хантер необходимо правильно выбрать и установить сам датчик, а также корректно подключить разъём. Начнём с подготовки автомобиля: отключите аккумулятор, чтобы избежать короткого замыкания при подключении электрических компонентов.

Первый шаг – расположение датчика. Датчик КВ обычно устанавливается в салоне, в районе воздухозаборника, или в местах, где происходит циркуляция воздуха. На УАЗ Хантер датчик часто устанавливается в верхней части панели приборов. Для этого нужно аккуратно снять облицовку и осмотреть место для крепления датчика.

После этого приступаем к подключению разъёма. На новом датчике должен быть разъём, соответствующий стандарту вашего автомобиля. Обратите внимание на количество и расположение контактов. Используйте проводку, которая соответствует заявленной мощности датчика. Если необходимо, замените старые проводки на новые, проверив их на целостность.

Подключение разъёма следует выполнять, убедившись, что все контакты аккуратно соединены. Для этого рекомендуется использовать качественные разъёмы с надёжными зажимами, которые обеспечат устойчивое соединение. После подключения убедитесь, что проводка не перекручена и не мешает другим компонентам системы вентиляции.

Когда датчик установлен, и разъём подключен, проведите тестовую проверку системы. Включите зажигание и проверьте работоспособность датчика. Это можно сделать с помощью специального диагностического оборудования или проверив индикатор на приборной панели, если он имеется. В случае правильной установки и подключения, система должна начать работать сразу.

После успешной проверки, соберите элементы салона обратно, установив на место панели и облицовку. Убедитесь, что все компоненты установлены правильно, и не забывайте повторно подключить аккумулятор.

Проверка работы нового датчика после установки

После установки нового датчика кв на УАЗ Хантер важно убедиться в его корректной работе. Для этого потребуется несколько простых шагов, которые помогут убедиться, что датчик правильно функционирует и не вызывает дополнительных проблем.

Первым делом следует проверить подключение проводки. Убедитесь, что все контакты чистые, не окисленные и надежно закреплены. Даже небольшие неисправности в контактах могут привести к неправильной работе датчика. Если соединения выглядят сомнительными, лучше заменить клеммы или очистить их от загрязнений.

После проверки проводки, включите двигатель и проверьте, как работает датчик в реальных условиях. Обратите внимание на показания приборной панели. Если датчик правильно функционирует, показания должны стабилизироваться через несколько секунд после запуска двигателя.

Также важно провести диагностику с использованием сканера OBD2. Подключив диагностический прибор, можно проверить, есть ли ошибки, связанные с датчиком кв. Если ошибок нет, и показания на приборной панели стабильны, то датчик работает корректно.

Если во время проверки обнаружены проблемы, например, ошибки в работе датчика или нестабильные показания, возможно, потребуется перепроверить установку или заменить неисправную деталь. В случае сомнений в правильности установки лучше обратиться к специалистам для дополнительной диагностики.

Что делать, если ошибка остаётся после замены

Если ошибка продолжает появляться после замены датчика кв на УАЗ Хантер, первым шагом следует проверить правильность установки нового компонента. Часто ошибка возникает из-за неправильного подключения или неплотного контакта проводки. Убедитесь, что все разъемы подключены корректно, а контакты надежно зафиксированы. Если есть сомнения, переподключите все разъемы, а затем попробуйте повторно запустить двигатель.

Второй важный момент – это состояние проводки и соединений. В случае старой или поврежденной проводки могут возникнуть помехи в сигнале, что приводит к ошибке. Осмотрите проводку на наличие повреждений, следов износа, коррозии или обрывов. При обнаружении проблемных участков замените поврежденные провода или установите соединения с помощью новых контактов.

Третий шаг – диагностика ошибок с помощью диагностического сканера. Если ошибка остаётся, используйте OBD-сканер для считывания кодов ошибок. Некоторые ошибки могут не исчезнуть сразу после замены, если проблема скрыта в других компонентах системы, например, в управляющем блоке или в неисправности других датчиков, которые взаимодействуют с датчиком кв.

Если проблема не решается, стоит проверить сам датчик. Возможно, новый датчик оказался дефектным. Попробуйте установить его на другой УАЗ Хантер, чтобы проверить, работает ли он корректно. Если ошибка исчезает, значит, проблема в датчике, и его следует заменить снова.

Не исключайте вероятность программных сбоев. Иногда ошибка может быть вызвана сбоями в прошивке ЭБУ (электронного блока управления). В этом случае требуется перепрошивка или сброс системы с помощью диагностического устройства.

Также важно учесть, что ошибка может быть вызвана внешними факторами, такими как низкое качество топлива или погодные условия. Проверьте состояние системы впуска воздуха, топливных фильтров и прочих элементов, которые могут влиять на работу датчика.

Вопрос-ответ:

Как узнать, что датчик кв на УАЗ Хантер вышел из строя?

Если датчик кв на УАЗ Хантер неисправен, это можно заметить по нескольким признакам. Основной симптом — это ошибка на панели приборов, указывающая на неисправность датчика. Также могут быть проблемы с запуском двигателя, нестабильная работа оборотов холостого хода или даже полная его потеря. Дополнительно стоит обратить внимание на возможное увеличение расхода топлива или ухудшение динамики работы двигателя.

Как правильно снять датчик кв на УАЗ Хантер для замены?

Для замены датчика кв на УАЗ Хантер необходимо сначала отключить аккумулятор, чтобы избежать короткого замыкания. Затем нужно найти датчик кв, который обычно находится в районе коробки передач. После этого откручиваем крепежные болты и отсоединяем проводку от датчика. Важно соблюдать осторожность, чтобы не повредить проводку и не повредить место установки датчика. После демонтажа можно установить новый датчик и собрать всё в обратном порядке.

Можно ли заменить датчик кв на УАЗ Хантер без специального оборудования?

Да, заменить датчик кв на УАЗ Хантер можно и без использования специального оборудования, если вы обладаете необходимыми инструментами и опытом. Для этого потребуется минимальный набор инструментов: ключи, отвертки, возможно, разводной ключ для откручивания датчика. Однако важно учитывать, что работа может быть сложной, если детали крепления сильно зафиксированы или имеют коррозию. Рекомендуется также иметь под рукой динамометрический ключ для правильной затяжки болтов при установке нового датчика.

Как выбрать качественный датчик кв для УАЗ Хантер?

При выборе датчика кв для УАЗ Хантер важно ориентироваться на производителя, который зарекомендовал себя на рынке автозапчастей. Лучше всего выбирать детали от известных брендов, таких как Bosch или Valeo, которые предлагают качественные и проверенные запчасти. Также стоит обратить внимание на совместимость с вашим автомобилем — убедитесь, что датчик подходит именно для вашей модели и года выпуска УАЗ Хантер. Стоимость датчика также может быть индикатором качества — слишком дешевые аналоги могут быстро выйти из строя.

Какие могут быть последствия неправильной установки датчика кв на УАЗ Хантер?

Неправильная установка датчика кв на УАЗ Хантер может привести к нескольким нежелательным последствиям. Во-первых, если датчик установлен с нарушением, это может повлиять на точность работы системы управления двигателем, что приведет к нестабильной работе автомобиля, проблемам с запуском и повышенному расходу топлива. Во-вторых, неправильная установка может привести к повреждению проводки или даже к замыканию электрических цепей. В случае сильных ошибок в установке, это может повлиять на долговечность самого датчика и других важных узлов автомобиля.

Как заменить датчик коленвала на УАЗ Хантер своими руками?

Для замены датчика коленвала на УАЗ Хантер потребуется следующее: во-первых, необходимо подготовить инструменты — отвертки, ключи, а также новый датчик. Начать стоит с отключения аккумулятора, чтобы избежать короткого замыкания. После этого нужно снять защиту двигателя, если она есть, и найти старый датчик, который обычно располагается в районе коленчатого вала. Осторожно открутите крепежные болты, отсоедините электрический разъем и снимите старый датчик. На его место установите новый датчик, подключите разъем и зафиксируйте крепежи. Завершив работу, не забудьте подключить аккумулятор и проверить работу двигателя. Если замена прошла успешно, двигатель должен работать нормально, и ошибок в системе не будет.

Какие проблемы могут возникнуть при замене датчика коленвала на УАЗ Хантер?

Основная проблема, с которой могут столкнуться автолюбители при замене датчика коленвала, — это трудность в доступе к самому датчику. На УАЗ Хантер датчик может быть установлен в сложном месте, и для его замены потребуется снять некоторые элементы, например, защиту двигателя. Еще одной проблемой может быть неправильная установка нового датчика, если не удастся правильно выровнять его относительно коленвала. В таком случае двигатель может работать с перебоями. Также важно внимательно работать с электрическим разъемом, чтобы не повредить проводку. В случае неисправности проводки или разъема, датчик может не работать даже при его правильной установке. Поэтому стоит внимательно проверять все соединения после замены датчика.
