Уязвимость заднего крепления кабины у автомобилей УАЗ Головастик проявляется особенно остро при регулярной эксплуатации по грунтовым дорогам и при перегрузке. Трещины в металле, расшатывание кронштейнов и деформация посадочных мест – частые проблемы, игнорирование которых ведёт к разбалтыванию всей кабины, нарушению геометрии и повышенному износу кузовных элементов.
Первым этапом ремонта является демонтаж кабины или, как минимум, освобождение заднего крепления от нагрузки: снимается обшивка, отсоединяются проводка и элементы крепежа. Обязательно проверяется целостность опорной рамы и смежных сварных швов. Повреждённые участки вырезаются болгаркой, металл зачищается до чистого состояния с удалением коррозии.
Рекомендуемый материал для восстановления – листовая сталь толщиной 3 мм. Новая площадка выкраивается по оригинальным размерам, при необходимости усиливается накладками. Сварку проводят полуавтоматом в среде CO2 с проволокой диаметром 0.8 мм. Прокладка герметика или антискрипа по окончании работ обязательна для компенсации вибраций и предотвращения коррозии.
После заварки узел проверяется на отсутствие люфтов под нагрузкой – допустимое отклонение не должно превышать 1 мм при статическом нажиме до 50 кг. Окончательная сборка производится с установкой новых болтовых соединений класса прочности не ниже 8.8, с обязательной затяжкой динамометрическим ключом до 60 Н·м.
Диагностика повреждения заднего крепления кабины на УАЗ Головастик
Следующий шаг – проверка состояния сварных швов на кронштейнах и раме. Трещины по периметру сварки, а также следы отслоений краски указывают на разрушение металла из-за усталости или коррозии. При помощи монтировки необходимо проверить подвижность крепления: если при умеренном усилии кабина смещается относительно рамы – это признак ослабления соединения или разрушения резиновой подушки.

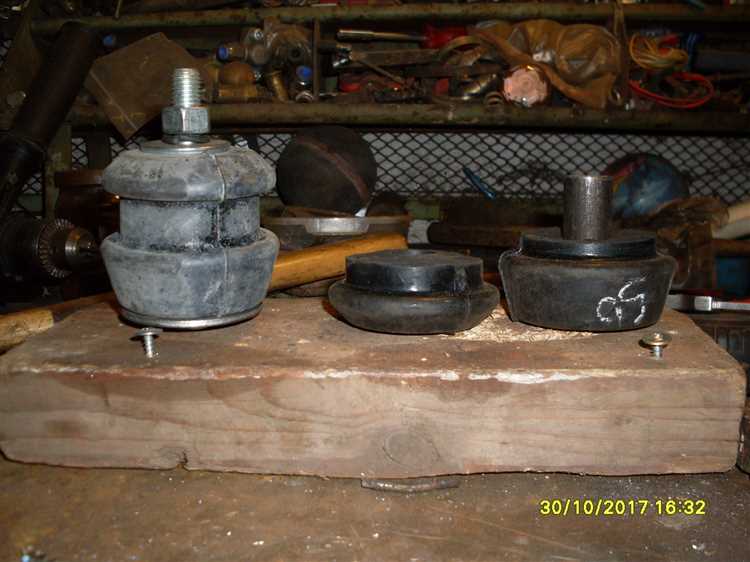

Рекомендуется снять заднюю подушку крепления для её осмотра. Трещины, отслоения резины от металлической втулки, деформация – основание для полной замены. Металлический кронштейн также осматривается на предмет деформации, изгиба, разрывов или следов устаревшего некачественного ремонта (например, наложенных швов поверх старых трещин).
Завершает диагностику проверка целостности резьбового соединения: при наличии проворота болта в посадочном отверстии резьба повреждена, и требуется восстановление с использованием резьбовой втулки или замена элемента. После полной оценки всех узлов следует принять решение о заварке, замене или восстановлении конкретных компонентов.
Разборка кузовных элементов для доступа к зоне ремонта
Для обеспечения доступа к заднему креплению кабины УАЗ-3303 необходимо демонтировать несколько ключевых кузовных компонентов. В первую очередь снимается грузовая платформа. Открутите болты крепления платформы к раме, обычно их шесть, головки под ключ на 17 мм. Перед снятием отключите задние фонари от проводки – разъёмы расположены в задней части рамы с правой стороны.

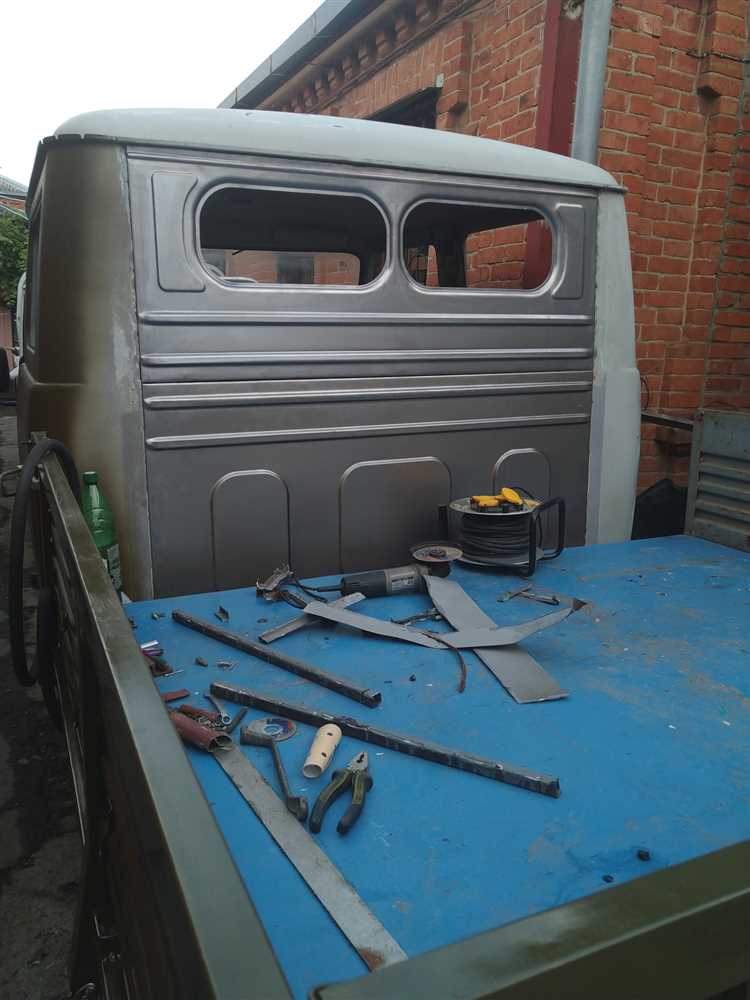

После демонтажа платформы освобождается верхняя часть кабины. Следующий этап – удаление задней стенки кабины. Сначала открутите внутренние болты крепления (8 штук, под головку на 12 мм), затем снимите уплотнитель по периметру. При необходимости аккуратно разъедините листы металла в местах заводской сварки – используйте пневмозубило или болгарку с тонким отрезным диском.
Для освобождения зоны заднего крепления кабины потребуется снять топливный бак. Он расположен слева по ходу движения, крепится на двух лентах. Слейте топливо через сливную пробку, отключите топливопроводы и разъём датчика уровня. Используйте домкрат для поддержания бака при снятии.

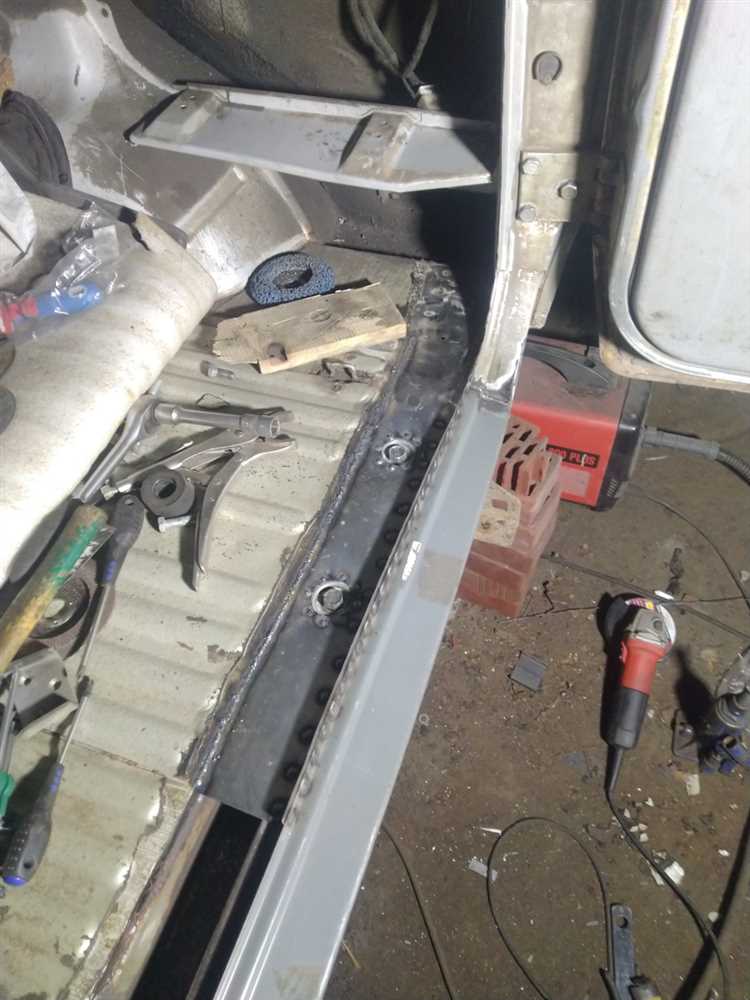

Также демонтируйте часть пола кабины – задний лоток над точкой крепления. Для этого вырежьте фрагмент пола болгаркой по периметру усилителя. Срез должен быть точным, чтобы облегчить последующую установку. Металл обработайте антикоррозионным средством сразу после резки.
После выполнения указанных операций обеспечивается полный доступ к зоне заднего крепления кабины, включая сварочные швы, опорные элементы и точки крепления к раме. Это позволяет провести диагностику, зачистку и заварку с соблюдением технологии.
Подготовка поверхности металла перед сварочными работами
Перед заваркой заднего крепления кабины УАЗ «Головастик» необходимо тщательно подготовить металл для обеспечения прочного сварного соединения и предотвращения последующей коррозии.
- Удалить старую краску, ржавчину и грязь при помощи щётки по металлу, лепесткового круга или шлифовальной машинки с наждачным кругом зернистостью не ниже P80.
- Очистить зону вокруг предполагаемого шва минимум на 20–30 мм в каждую сторону от линии сварки – это исключит попадание загрязнений в сварочную ванну.
- Если металл покрыт маслом, солидолом или другими смазками, обязательна предварительная обезжирка уайт-спиритом или ацетоном. Раствор наносится ветошью, а затем поверхность протирается насухо.
- При наличии ржавчины глубже 0,5 мм использовать механический или химический способ удаления: например, преобразователь ржавчины на основе ортофосфорной кислоты с последующим промыванием водой и просушкой.
- Убедиться в отсутствии следов влаги – сварка по влажному металлу приводит к пористости шва. Сушку производить строительным феном или выждать не менее часа в тёплом помещении.
- При работе с оцинкованным металлом обязательно снять цинковый слой в зоне сварки на 10–15 мм. При нагреве цинк выделяет токсичные газы и мешает формированию нормального шва.
Качественная подготовка поверхности – ключевой этап при восстановлении крепёжных узлов кабины, особенно в условиях, когда металл подвергался многолетней коррозии и механическим нагрузкам.
Выбор типа сварки и необходимого оборудования для ремонта
Для заварки заднего крепления кабины УАЗ «Головастик» целесообразно использовать полуавтоматическую сварку в среде защитного газа (MIG/MAG). Этот метод обеспечивает достаточную прочность шва при работе с металлом толщиной от 2 до 4 мм, характерной для элементов кабины и её крепежных узлов.
Оптимально использовать сварочный аппарат с регулировкой тока в пределах 40–180 А и возможностью работы с проволокой диаметром 0,8–1,0 мм. Для работы подойдет стальная омеднённая проволока марки Св-08Г2С. В качестве защитного газа рекомендуется смесь аргона с углекислым газом (Ar+CO₂ в пропорции 82/18), обеспечивающая стабильную дугу и минимальное разбрызгивание.
Перед сваркой необходимо удалить ржавчину, краску и масло с контактирующих поверхностей. Используется металлическая щётка, зачистной круг или шлифовальная машинка. Рекомендуется применять сварочную маску с автоматическим затемнением, перчатки из спилка и спецодежду с огнеупорными вставками.
При ограниченном доступе к шву целесообразно применять компактный инвертор с возможностью подключения горелки с гнущимся соплом. Это особенно актуально при работе в моторном отсеке или внутри усиленной рамы. Необходимо наличие массы, надежно фиксируемой к зачишенной поверхности рядом с местом сварки.
После выполнения работ следует провести визуальный контроль качества шва и, при необходимости, шлифовку с последующей антикоррозионной обработкой – грунтом по металлу и двухслойной покраской. Это предотвращает повторное разрушение крепления при эксплуатации.
Точки усиления и прокладка дополнительных усилителей в месте крепления
Основная зона ослабления – задняя часть поперечины рамы, где крепится кабина. Металл в этом участке подвержен усталостным трещинам из-за постоянной вибрации и нагрузок. Первичная точка усиления – место примыкания кронштейна к продольным лонжеронам. Усилитель необходимо приваривать с заходом не менее 60 мм на каждый лонжерон, используя сталь толщиной не менее 4 мм.
Вторичная зона – вертикальная часть кронштейна, прилегающая к кабине. Здесь целесообразно использовать Г-образный усилитель, который приваривается как к кронштейну, так и к поперечной балке. Длина полки не менее 100 мм, с внутренними косынками через каждые 50 мм. При этом важно избегать полного перекрытия зоны деформации – усилитель должен быть сегментным.
Дополнительные усилители необходимо прокладывать по диагонали от кронштейна к основанию задней стенки кабины. Это снижает крутящий момент при диагональных нагрузках. Металл – 3 мм, с вырезом под заводскую электропроводку. Сварка – сплошным швом, кроме концов, где оставляется по 10 мм для компенсации термических напряжений.
Крепление усилителей выполняется не только сваркой, но и через болтовые соединения М10 с шагом 1.25, с применением широких шайб. Это позволяет в дальнейшем проводить ревизию без разрушения конструкции. Перед установкой обязательно удалить антикор, обеспечить плотный металл-к-металлу контакт, после сварки – восстановить антикоррозийную защиту с двух сторон.
Пошаговая процедура заварки трещин и восстановления геометрии
Процесс заварки трещин на заднем креплении кабины УАЗ Головастик требует тщательной подготовки и точного выполнения каждого этапа для восстановления прочности и геометрии детали.
Шаг 1: Подготовка поверхности
Перед заваркой необходимо очистить трещины и область вокруг них от ржавчины, грязи и старых покрытий. Используйте металлическую щетку и шлифовальную машинку для качественной подготовки поверхности. Это обеспечит хорошее сцепление сварочного материала с металлом.
Шаг 2: Оценка трещины
Тщательно осмотрите трещины на наличие дополнительных повреждений или деформаций. Если трещина слишком глубокая или широкая, ее следует предварительно заделать с использованием сварочного проволоки или заварочной пасты. Важно, чтобы трещина была однородной по ширине для предотвращения дальнейшего разрушения.
Шаг 3: Сварка трещины
Используйте электродуговую сварку с подходящим типом электродов, в зависимости от материала заднего крепления. Для стали обычно применяются электроды марки МР-3 или МР-4. Установите сварочный аппарат на средний ток и начните сварку с края трещины, двигаясь вдоль повреждения. Сварку выполняйте поочередно, с интервалами для охлаждения, чтобы избежать перегрева металла и его дальнейшего разрушения.
Шаг 4: Охлаждение и обработка
После завершения сварки дайте металлу остыть до комнатной температуры. Затем используйте шлифовальную машину для выравнивания сварочного шва и устранения возможных наплывов. Особое внимание уделите восстановлению геометрии детали, чтобы избежать перекоса и излишних деформаций.
Шаг 5: Дополнительная обработка
После восстановления формы и устранения неровностей можно приступить к финишной обработке. Для предотвращения коррозии рекомендуется покрыть сварные швы антикоррозийной краской. Также можно использовать специализированные герметики для усиления защиты от влаги и грязи.
Шаг 6: Проверка качества
После завершения всех этапов проведения сварочных работ выполните контрольную проверку, используя метод визуального осмотра и, при необходимости, ультразвуковую диагностику, чтобы убедиться в надежности выполненной работы. Убедитесь, что геометрия детали восстановлена корректно и трещины не имеют признаков повторного появления.
Обработка швов и антикоррозийная защита после сварки
После сварки заварки заднего крепления кабины УАЗ Головастик необходимо выполнить тщательную обработку швов и обеспечить антикоррозийную защиту. Это важный этап, который предотвращает появление ржавчины и продлевает срок службы деталей.
Основные этапы обработки:
- Удаление шлаков и окалин: После сварки на швах часто остаются шлаки и окалина. Их необходимо тщательно удалить механическим способом, например, с помощью металлической щетки или шлифовальной машинки. Также можно использовать химические средства для растворения окалин.
- Шлифовка швов: Для улучшения внешнего вида и устранения неровностей сварного шва используется шлифовка. Для этого применяются шлифовальные круги с зернистостью от 60 до 120. Это поможет не только убрать дефекты, но и предотвратит накопление влаги в микротрещинах, что может привести к коррозии.
- Окрасочная обработка: После шлифовки важно нанести защитное покрытие. Рекомендуется использовать антикоррозийные грунты, такие как эпоксидные или полиуретановые, которые обеспечат надежную защиту от воздействия внешней среды. Наносить грунт нужно в два-три слоя, давая каждому слою высохнуть перед нанесением следующего.
- Применение антикоррозийных составов: После грунтовки важно использовать специализированные антикоррозийные покрытия для защиты сварных швов. Такие составы могут быть как жидкими, так и в виде аэрозолей. Применение антикоррозийных составов значительно уменьшает вероятность появления ржавчины в местах, подверженных повышенной влажности.
Рекомендуется использовать покрытия, устойчивые к механическим повреждениям и воздействию химических веществ. Кроме того, следует обращать внимание на качество используемых материалов. Некачественные составы могут быстро утратить свои защитные свойства.
Для повышения долговечности заготовки можно рассмотреть использование защитных пленок, которые предотвращают появление коррозии в течение длительного времени до того, как транспортное средство попадет в эксплуатацию.
Наконец, необходимо регулярно проводить осмотр сварных швов и при необходимости обновлять защитное покрытие для предотвращения появления ржавчины в будущем.
Сборка кабины и проверка фиксации после ремонта
Первым шагом сборки является установка заднего крепления на предусмотренные для этого места. Убедитесь, что все элементы крепежа (болты, гайки, шайбы) соответствуют стандартам и правильно подобраны по размерам. После установки заднего крепления, перед его окончательной фиксацией, проверьте, чтобы все отверстия совпадали с заводскими размерами и не было искривлений в местах соединения.
После того как задняя часть кабины установлена, можно приступать к проверке крепления. Важно провести тест на прочность фиксации. Для этого достаточно поднимать кабину на пару сантиметров с помощью гидравлического домкрата и осмотреть места соединений на наличие смещений или люфтов. Если хотя бы одно место имеет признаки ненадежной фиксации, необходимо открутить и снова затянуть крепеж с правильным моментом силы.
Не забывайте, что болты крепления должны быть затянуты равномерно, чтобы избежать перекосов. Использование динамометрического ключа при затяжке обеспечит точность в моменте и сохранит элементы крепления в рабочем состоянии на длительный срок.
Кроме того, важно проверять состояние резинотехнических изделий (уплотнителей и прокладок), которые могут деформироваться или изнашиваться во время эксплуатации. Перед установкой кабины обязательно замените поврежденные детали. Это предотвратит проникновение влаги и грязи в салон.
Завершив сборку, обязательно проведите несколько тестов на ходу. Во время движения обращайте внимание на звуки и вибрации, которые могут свидетельствовать о слабой фиксации. Также не лишним будет проверить все элементы крепежа спустя несколько сотен километров эксплуатации, чтобы убедиться в их надежности.
Вопрос-ответ:
Какую роль играет заварка заднего крепления кабины УАЗ Головастик в конструкции автомобиля?
Заварка заднего крепления кабины УАЗ Головастик выполняет важную функцию, обеспечивая надежное крепление кабины к кузову. Это крепление помогает предотвратить вибрации и механические повреждения, увеличивая долговечность всего транспортного средства. Без правильного монтажа заварка может привести к ослаблению структуры и ухудшению характеристик безопасности автомобиля.
Какие проблемы могут возникнуть при неисправности заварки заднего крепления кабины на УАЗ Головастик?
Если заварка заднего крепления кабины на УАЗ Головастик повреждена или ослаблена, это может вызвать несколько серьезных проблем. Например, нестабильность кузова, что приведет к увеличению шума и вибрации внутри салона. Также существует риск повреждения других элементов кузова или кабины, что повлияет на безопасность в случае аварии. Важно следить за состоянием этой детали и своевременно проводить ремонт или замену.
Как правильно проверить состояние заварки заднего крепления кабины УАЗ Головастик?
Для проверки состояния заварки заднего крепления кабины УАЗ Головастик необходимо осмотреть соединения снаружи и внутри кузова. Важно обратить внимание на наличие трещин, деформаций или следов коррозии. Также рекомендуется проверить герметичность крепления, чтобы избежать попадания влаги, что может ускорить разрушение материала. Для точной диагностики может потребоваться помощь специалиста, который проведет детальную проверку с использованием инструментов и диагностического оборудования.
Можно ли самому заменить заварку заднего крепления кабины на УАЗ Головастик?
Замена заварки заднего крепления кабины на УАЗ Головастик возможна, но требует определенных навыков и инструментов. Для этого нужно будет разобрать элементы кузова, аккуратно удалить старую заварку и подготовить поверхность для установки новой. Важно точно выполнить все этапы, чтобы не нарушить геометрию крепления. Если у вас нет опыта в таких работах, лучше обратиться к профессионалам, чтобы избежать дополнительных повреждений.
