В AutoCAD знак градуса можно добавить с помощью нескольких простых методов, каждый из которых подходит для разных целей. Наиболее популярные способы включают использование команд для текстовых объектов или символов, а также применение специальных шрифтов для включения знака градуса в аннотации или размеры.

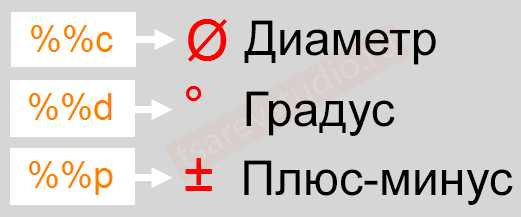

Для добавления символа градуса в текст или размеры можно использовать команду MTEXT (многострочный текст). В окне редактирования текста, чтобы вставить знак градуса, следует использовать комбинацию клавиш Ctrl+Shift+@ или ввести %%d в строке текста. Это позволяет точно вставить нужный символ в любом месте текста.
Для добавления знака градуса в размеры чертежа используется другая команда. В случае работы с углами, например, при создании измерений, знак градуса автоматически появляется, если используется подходящий стиль измерений. Для этого необходимо убедиться, что в параметрах стиля размеров указан формат отображения углов с добавлением символа градуса.
Чтобы гарантировать корректное отображение знака градуса в разных шрифтах и стилях, важно выбирать шрифты, которые поддерживают символы для единиц измерения. В AutoCAD шрифты, такие как arial.shx или romans.shx, обеспечивают правильное отображение знаков, в том числе и градуса, в тексте и размерах.
Как ввести символ градуса с помощью клавиатуры в AutoCAD
1. Убедитесь, что ваш курсор находится в нужном месте в командной строке или в текстовом поле AutoCAD.
2. На клавиатуре нажмите комбинацию клавиш Alt и, удерживая её, введите на цифровом блоке клавиатуры код символа градуса – 0176. После отпуска клавиши Alt появится символ °.
3. В случае, если у вас нет цифрового блока, можно использовать стандартные инструменты Windows. Для этого скопируйте символ градуса из любого источника и вставьте его в AutoCAD с помощью комбинации клавиш Ctrl+V.
Также можно использовать встроенные команды AutoCAD для вставки символов. Для этого откройте команду TEXT или MTEXT, затем введите \U+00B0, чтобы вставить символ градуса.
Использование команды DTEXT для вставки знака градуса
Команда DTEXT в AutoCAD позволяет вставить текстовые объекты на чертеж. Для добавления знака градуса при помощи этой команды выполните следующие шаги:
- Активируйте команду DTEXT с помощью ввода DTEXT в командной строке или выбрав её в панели инструментов.
- Укажите точку начала текста на чертеже.
- Когда появится строка ввода, введите текст, включающий знак градуса. Для этого используйте следующую комбинацию клавиш: Ctrl+@. Эта команда вставит символ градуса (°) в текст.
- Завершите ввод текста, нажав Enter.
Если вам нужно изменить размер или шрифт текста, используйте стандартные инструменты редактирования текста в AutoCAD.
Примечание: Важно, чтобы в настройках шрифта был доступен символ градуса. В случае проблем с отображением символа, выберите шрифт, поддерживающий данный символ, например, Arial или ISO-8859-1.
Настройка горячих клавиш для быстрого ввода градуса
Для эффективной работы в AutoCAD можно настроить горячие клавиши, чтобы ускорить процесс ввода символа градуса (°). Это позволяет значительно сэкономить время при работе с углами и текстом. В AutoCAD горячие клавиши можно настроить через меню «Настройки» и «Менеджер пользовательских команд».
Шаг 1: Откройте «Настройки» с помощью команды OPTIONS или нажмите Ctrl + 1. Перейдите в вкладку «Клавиши» (Keys).
Шаг 2: В разделе «Горячие клавиши» найдите команду, к которой хотите привязать символ градуса. Например, это может быть текст или угловая команда. Нажмите на строку, чтобы изменить её настройки.
Шаг 3: Нажмите кнопку «Изменить» и введите желаемую комбинацию клавиш. Например, вы можете выбрать Ctrl + Shift + G для ввода знака градуса.
Шаг 4: Чтобы вставить символ градуса через горячую клавишу, необходимо ввести его в командной строке с помощью соответствующей команды. В большинстве случаев это делается с помощью команды Text, которая позволяет добавлять символы в текстовый объект.
После выполнения этих шагов горячая клавиша будет активна для быстрого ввода знака градуса. Настройка горячих клавиш позволяет адаптировать AutoCAD под личные предпочтения, улучшая эффективность работы.
Как вставить символ градуса через панель символов в AutoCAD
В AutoCAD символ градуса можно вставить с помощью панели символов. Для этого выполните несколько простых шагов:
- Откройте AutoCAD и перейдите в командную строку.
- В меню «Шрифт» выберите инструмент «Текст» или используйте команду
DTEXTдля создания текстового объекта. - После того как активируется поле для ввода текста, щелкните правой кнопкой мыши и выберите пункт «Символ» или используйте команду
SYMBOL. - В открывшемся окне «Панель символов» выберите шрифт, который поддерживает символ градуса, например, «Arial» или «Roman».
- Прокрутите список символов и найдите знак градуса (°). Он обычно находится в разделе «Дополнительные символы».
- Выберите символ и нажмите «Вставить». Символ градуса появится в поле ввода текста.
- Нажмите «Enter», чтобы завершить ввод текста с символом градуса.
Если панель символов не отображается, вы можете открыть её через команду CHARMAP в командной строке. Также возможно настроить горячие клавиши для быстрого доступа к панели символов, что ускоряет работу с часто используемыми знаками.
Использование AutoCAD Text Style для корректного отображения градуса
Для правильного отображения символа градуса в AutoCAD важно настроить стиль текста так, чтобы он поддерживал отображение специальных символов. В стандартных настройках шрифты AutoCAD могут не включать символ градуса, что может привести к некорректному отображению этого знака в чертежах.
Для этого следует создать или отредактировать стиль текста, выбрав шрифт, который поддерживает символ градуса. Одним из наиболее удобных шрифтов для таких целей является шрифт «Arial» или «Roman Simplex». Эти шрифты содержат знак градуса в своей кодировке и легко поддерживаются в AutoCAD.
В процессе настройки стиля текста в AutoCAD выполните следующие шаги:
- Откройте меню Text Style через команду STYLE.
- Создайте новый стиль или отредактируйте существующий, выбрав шрифт, который поддерживает символ градуса (например, «Arial» или «Roman Simplex»).
- Убедитесь, что в разделе Text Height указана подходящая высота шрифта для вашего проекта.
- После этого введите символ градуса в нужном месте чертежа, используя клавишу Alt и вводя код символа: 0176 (на цифровой клавиатуре).
Если символ градуса не отображается корректно, возможно, выбранный шрифт не поддерживает этот символ. В таком случае следует либо изменить шрифт, либо использовать команду для вставки символа через Unicode (например, U+00B0).
Для максимально точного отображения градуса в чертежах следует также обратить внимание на настройки масштаба текста. Масштаб шрифта может влиять на четкость отображения символа градуса, особенно при работе с мелким текстом.
Добавление знака градуса в текстовые аннотации и размеры
Для добавления знака градуса в текстовые аннотации и размеры в AutoCAD, используйте команду для ввода специальных символов. Это необходимо, если вы хотите отобразить углы, температуру или другие значения с градусами в чертежах.
В текстовых аннотациях можно вставить знак градуса через меню «Текст» или с помощью Unicode-символа. Для этого откройте редактор текста, затем нажмите клавишу «Ctrl» + «Shift» + «u» и введите «00b0». После этого нажмите пробел, и знак градуса появится в нужном месте.

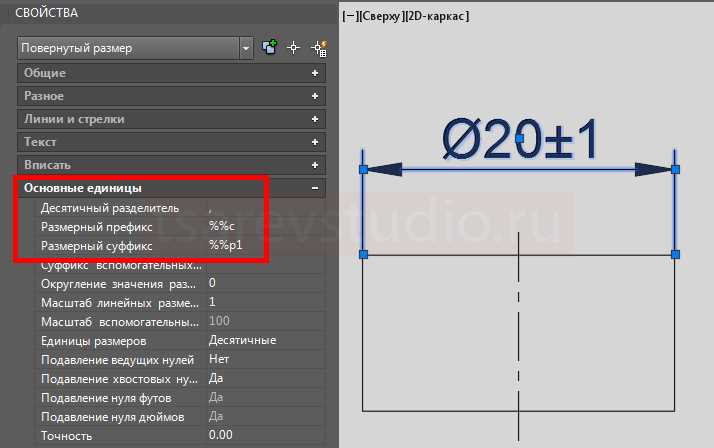

При добавлении знака градуса в размеры, например, для углов, используйте специальные параметры в настройках стиля размерности. Откройте диалоговое окно «Стиль размерности» (DIMSTYLE), перейдите в раздел «Текст» и в поле «Дополнительные символы» введите символ градуса. Этот символ будет добавляться автоматически при вставке углов в размеры.
Для автоматического вставления градуса при указании углов в AutoCAD можно настроить выражения и шаблоны, например, в командах для измерений углов. Это поможет ускорить работу, исключив необходимость вручную вводить символ каждый раз.
Как поставить градус в AutoCAD для разных единиц измерения
В AutoCAD для отображения углов можно использовать разные единицы измерения, в зависимости от потребностей проекта. Знак градуса ставится по-разному в зависимости от выбранных единиц: градусы, минуты, секунды или радианы. Рассмотрим, как настроить и использовать знак градуса в AutoCAD для каждой из единиц измерения.
1. Градусы (°)
Для работы с градусами в AutoCAD достаточно ввести символ градуса. Это можно сделать, используя команду TEXT или MTEXT для ввода текста. После ввода числа, поставьте знак градуса. Для этого можно использовать сочетание клавиш Ctrl + @ или введите команду unicode 00B0, что соответствует символу градуса.
2. Минуты и секунды
Для точных измерений углов, например, в геодезии, используется система минут и секунд. В AutoCAD для этого необходимо настроить формат отображения углов. Выберите команду Units в меню Format и в разделе Angle установите формат Deg/Min/Sec. В таком формате AutoCAD будет автоматически показывать углы в градусах, минутах и секундах, например, 45° 30′ 15″.
3. Радианы
Если требуется использовать радианы, то настройте отображение углов в радианах. Для этого в меню Units в разделе Angle выберите формат Radians. В этом случае AutoCAD будет отображать углы как дробные значения, например, 0.785 радиан, что соответствует 45 градусам.
Если необходимо ввести градус непосредственно в командной строке AutoCAD, используйте команду Angle для указания угла. Введите нужное значение, а затем добавьте символ градуса, используя Ctrl + @ или вводя код 00B0. Это важно для точных расчетов и при необходимости представления угла в виде строки текста.
Таким образом, в AutoCAD можно легко вставлять знак градуса и использовать различные единицы измерения углов в зависимости от задачи, будь то градусы, минуты, секунды или радианы. Правильная настройка формата углов позволяет ускорить работу и сделать проект более точным и профессиональным.
Вопрос-ответ:
Как в AutoCAD поставить знак градуса в тексте?
Для того чтобы вставить знак градуса в текст в AutoCAD, нужно использовать специальный код. В командной строке введите команду «TEXT» или «MTEXT» для создания текста. Затем в процессе редактирования текста удерживайте клавишу «Alt» и на цифровой клавиатуре введите код 0176. После этого появится знак градуса.
Где в AutoCAD найти символ градуса для аннотаций?
Символ градуса можно вставить в текстовый объект, используя комбинацию клавиш «Alt + 0176». Для этого активируйте команду текстового редактора, создайте или выберите текст, удерживайте клавишу «Alt» и введите на цифровой клавиатуре «0176». Также можно использовать команду вставки символов через меню «Вставка» – «Символ», если такая опция доступна.
Какие способы вставить знак градуса в AutoCAD кроме комбинации Alt + 0176?
Если по каким-то причинам комбинация клавиш не работает, можно использовать команду «CHARACTER» в командной строке. В открывшемся диалоговом окне выберите знак градуса из списка символов. Также можно вставить его из Windows-буфера обмена или скопировать из внешнего источника и вставить в AutoCAD.
Можно ли поставить знак градуса в AutoCAD через команду «MTEXT»?
Да, можно. Для этого нужно вызвать команду «MTEXT» для создания многострочного текста. В процессе ввода текста, используя панель инструментов редактирования текста, откройте вкладку «Вставка» и выберите нужный символ, либо используйте комбинацию клавиш «Alt + 0176» на цифровой клавиатуре.
Как поставить символ градуса в AutoCAD для угловых размеров?
Для установки символа градуса в угловых размерах в AutoCAD можно использовать стандартный стиль размеров. Для этого в настройках стиля размеров введите нужный символ, используя метод с кодом Alt + 0176. В меню «Размеры» выберите «Стиль размера», откройте вкладку «Текст» и в поле «Префикс» добавьте символ градуса.
Как в AutoCAD поставить знак градуса?
Чтобы поставить знак градуса в AutoCAD, нужно использовать команду для ввода специальных символов. Один из способов — использовать текстовую команду. Для этого введите текстовый объект с помощью команды «MTEXT» или «DTEXT», а затем используйте сочетание клавиш «Ctrl» + «Shift» + «2» для вставки символа градуса. Также можно ввести знак градуса вручную через команду «CHAR» в текстовом редакторе, выбрав нужный символ в таблице символов. Знак градуса будет отображаться корректно при настройке шрифта, поддерживающего этот символ.
